Анализатор векторного сопротивления N2201SS RF антенна SWR тестер 137 5 2700 МГц

Анализатор векторного сопротивления N2201SS RF антенна SWR тестер 137 5 2700 МГц

Этот продукт представляет собой портативный антенный тестер, импеданс радиочастотного устройства и импенданс платы. Компактный размер и легко носить с собой, идеально подходит для использования на открытом воздухе и на большой высоте. С одноточечным измерением, функцией сканирования, измерением мощности, информацией о системе, измерением и функцией калибровки. Высокое разрешение, с функцией калибровки, точным измерением и экономичным. Вы можете попробовать.

Особенности:

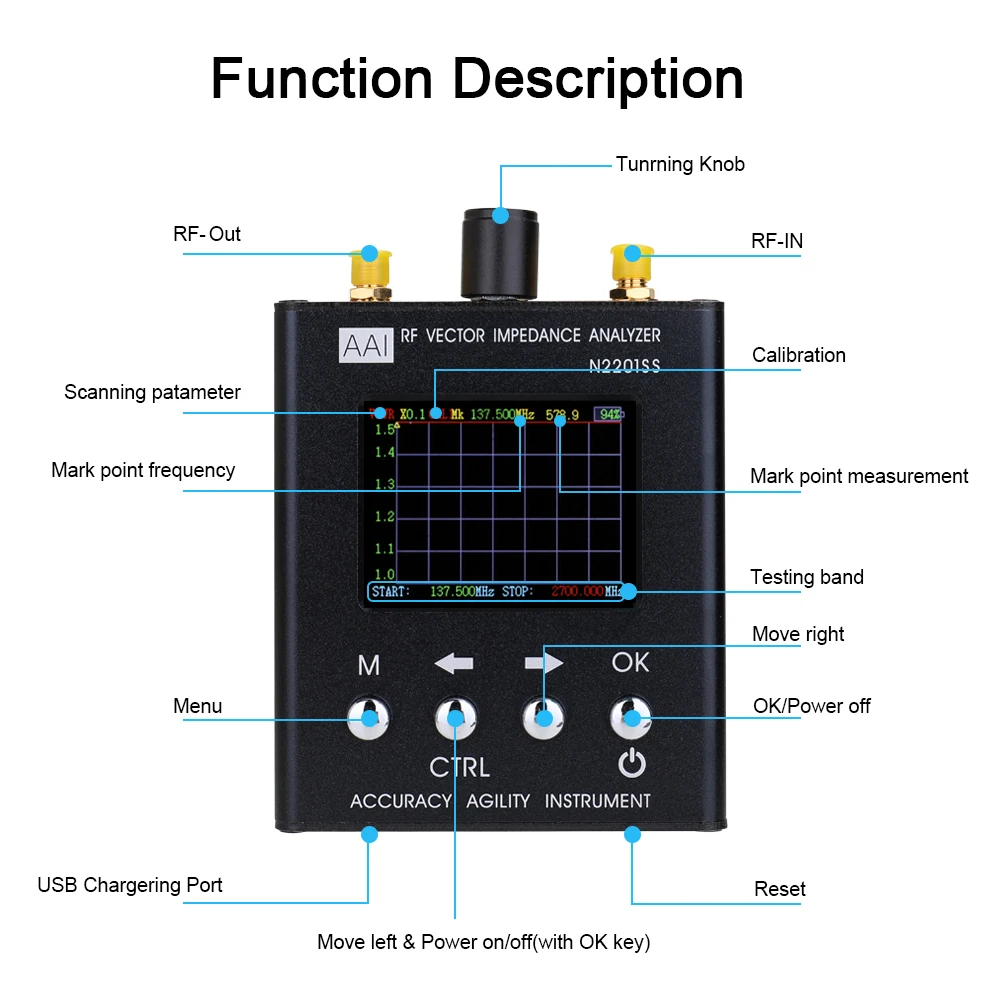

Основные функции этого инструмента: измерение одной точки, функция сканирования, измерение мощности, Системная информация, измерение и калибровка.
Загрузка по умолчанию в одноточечный интерфейс измерения.
Высокое разрешение, с функцией калибровки, точным измерением и экономичным.
Он предназначен для тестирования устройств с малой мощностью и микро-питанием.
Если вы используете его на большой мощности машины, вам нужно дополнительное устройство или аттенюатор.
Встроенный 4,2 V, 2000 мАч полимерный литий клеток, Время непрерывной работы более 4 часов.
Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя.
Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.

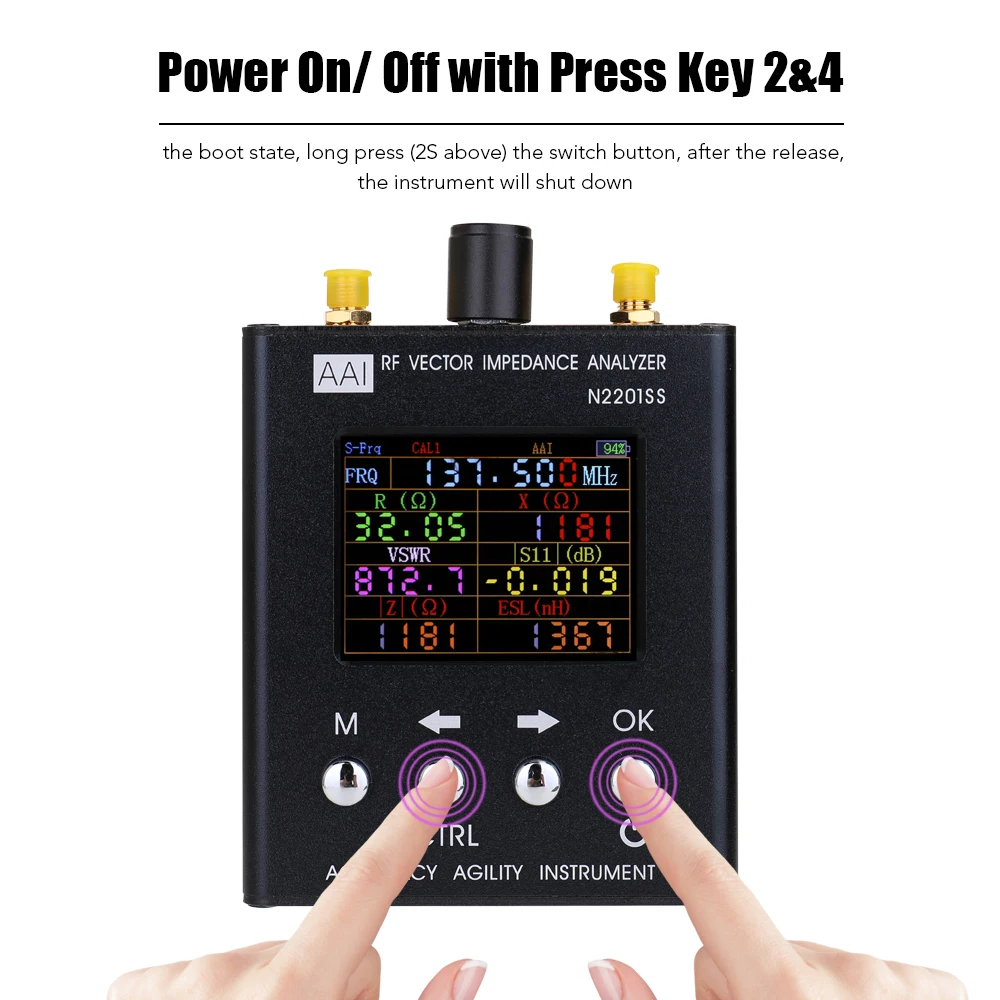

Запуск и завершение работы:
Удерживайте нажатой клавишу CTRL, чтобы включить кнопку включения.
Состояние загрузки, нажмите (2S выше) кнопку переключения, после освобождения инструмент отключится.

Рекомендуется использовать:
Чтобы обеспечить точность измерений и калибровки, предварительно Нагрейте прибор не менее 15 минут.
Попробуйте использовать высококачественный RF кабель и разъемы.
Калиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.
Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.
Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточными измерениями.
Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора.
Этот инструмент эквивалентен однопортовому векторному сетевому анализу.

Характеристики:
Название: анализатор антенны
Частота: от 137,5 МГц до 2700 МГц
Интервал: 1 кГц
Дисплей: 2,4 дюймов TFT, пикселей 320 × 240(QVGA)
Батарея: 1 * полимерный литий клеток, 4,2 V, 2000mAH, 7.4Wh (все указанные аккумуляторы входят в комплект поставки)
Мощность рассеивания по уровню поверхности: <1,5 W
Ток зарядки: 400 мА

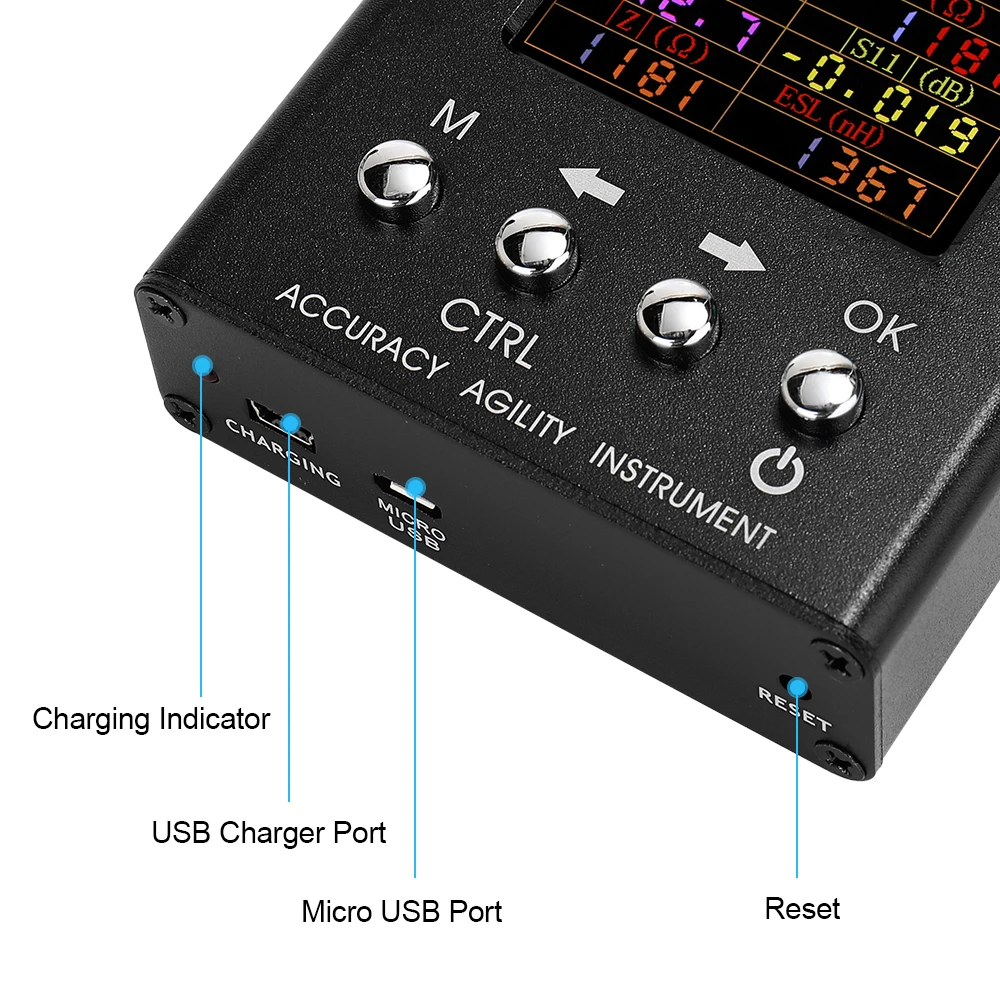

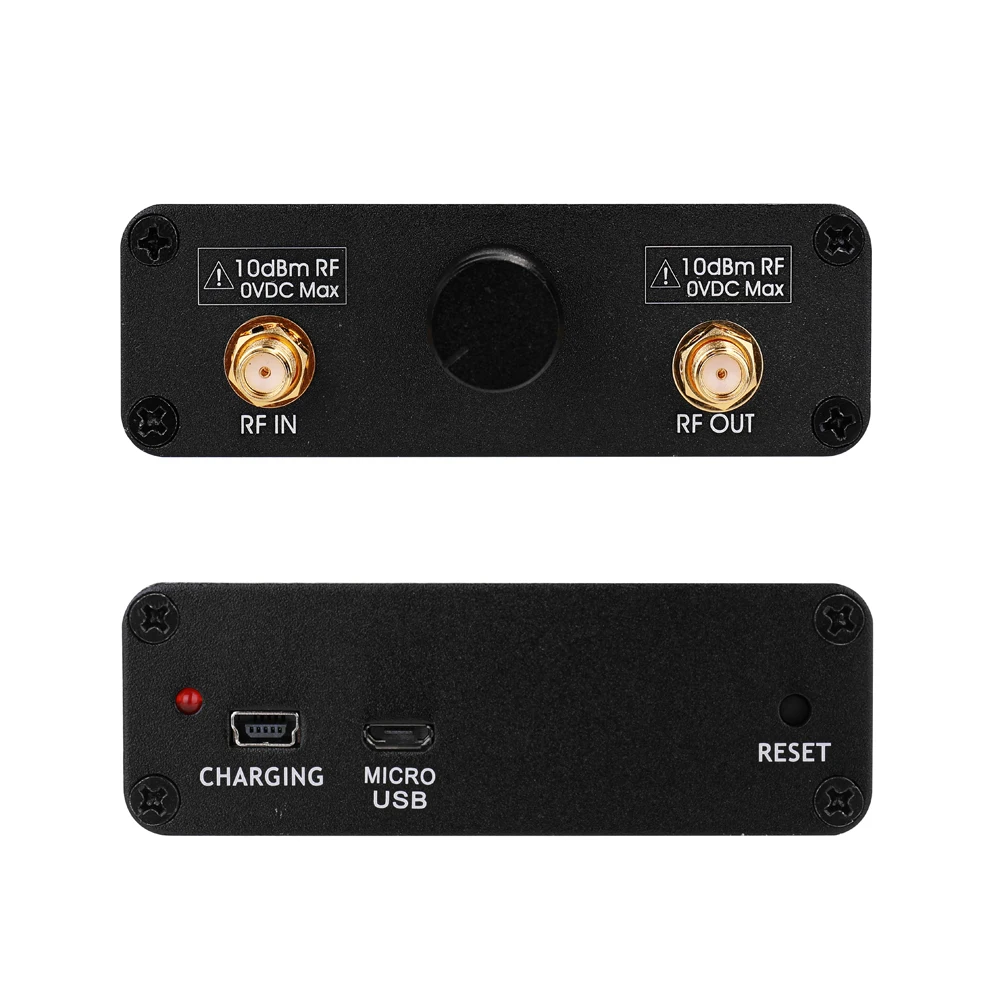

Порт зарядки: Mini USB; Micro USB (только для зарядки)
Автоматическое выключение питания: регулируется (обычно включено, от 5 минут до 60 мин опционально)
Измерения: сопротивление/reactance/VSWR/s11
Коэффициент разрешения: 4 биты эффективных цифр
Точность частоты: ± 10ppm
Разъем RF: SMA-K
Точки сканирования: 280

Уровень выхода RF:
Частотный диапазон; Уровень:
137,5 МГц-2000 МГц;-11,5дбм
2000 МГц-2300 МГц; -6dBm
2300 МГц-2700 МГц; -8dBm

Рабочая температура: 5 ℃-40 ℃
Атмосферное давление: 860hPa-1060hPa
Диапазон частот: 137,5 МГц-2700 МГц
Измеритель мощности Максимальная мощность: 8 дБм
Измеритель мощности Минимальная мощность: -20dBm

Ошибка счетчика мощности:
Условия тестирования; Ошибка:
0dBm-8dBm; ± 1dBm
-10dBm-0dBm; ± 1.5dBm
-20dBm-10dBm; ± 2dBm

Диапазон измерения:
Сопротивление: 0.1Ω-1000Ω (абсолютное значение сопротивления)
SWR: от 1,000 до 65
S11 (дБ): от 0 до-60 дБ

Ошибка (измерение одной точки):
Сопротивление:
Z<200ohm, частота <1,3 GHz, 1,3 GHz, абсолютное значение
Z>200 Ом, частота> 1,3 ГГц, 1,3 ГГц,
S11 (дБ/°): 0,1 дБ/5 °(0dB в 10dB); 1 дБ/10 °(-10dB в 20dB); 5 дБ/20 ° (от-20 дБ до-40 дБ)
КСВН по уровню поверхности: <2 ± 0,15; >2, эффективное чтение * 10% ± 0,1

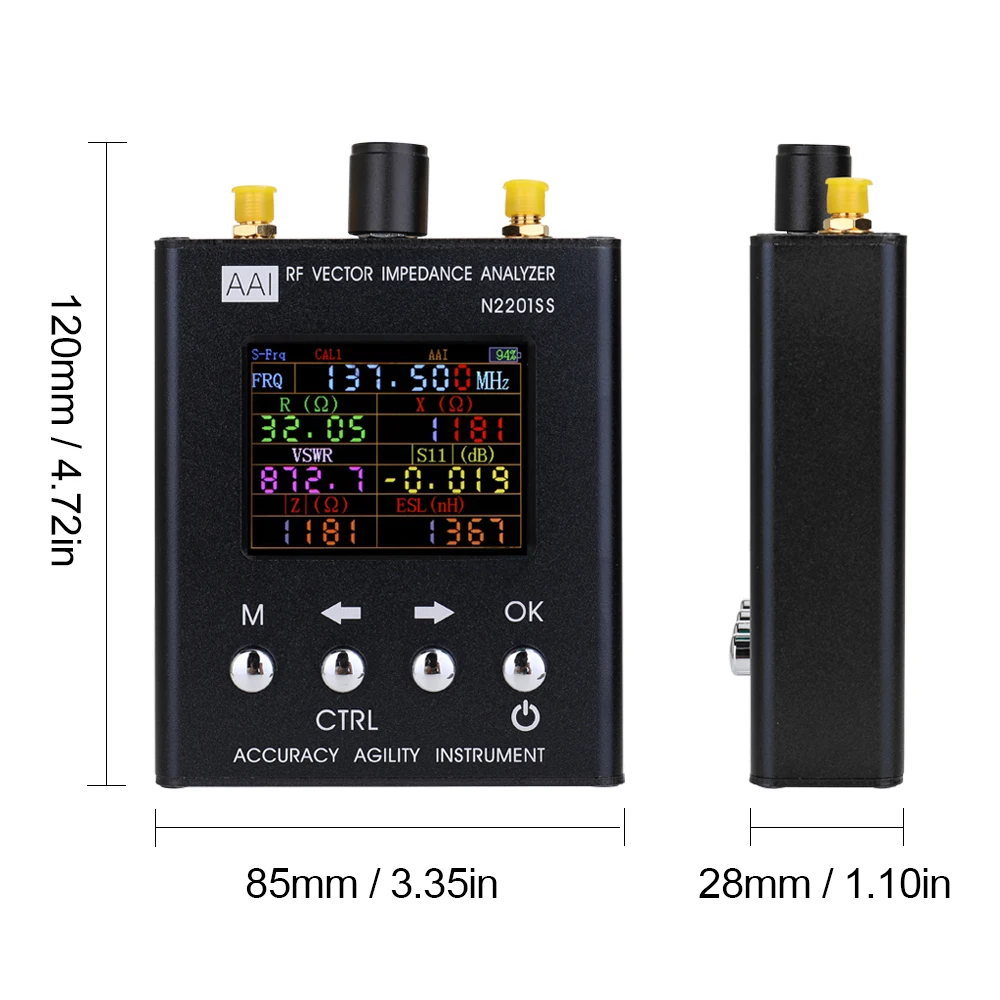

Размер изделия: 120*85*28 мм/4,72*3,35*1,10 дюймов
Вес изделия: 291 г/10,26 унция
Размер посылка: 200*130*50 мм/7,87*5,12 * 1.97in
Вес посылка: 300 г/10,58 унций

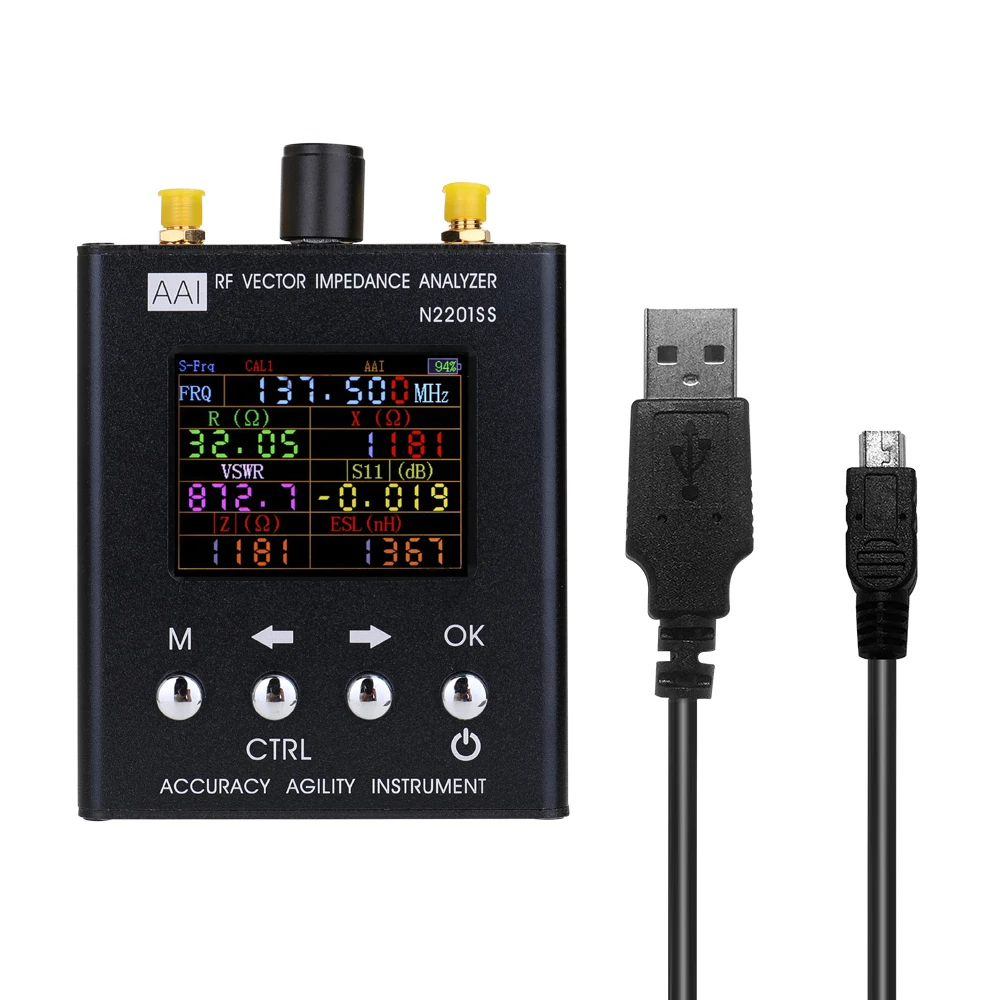

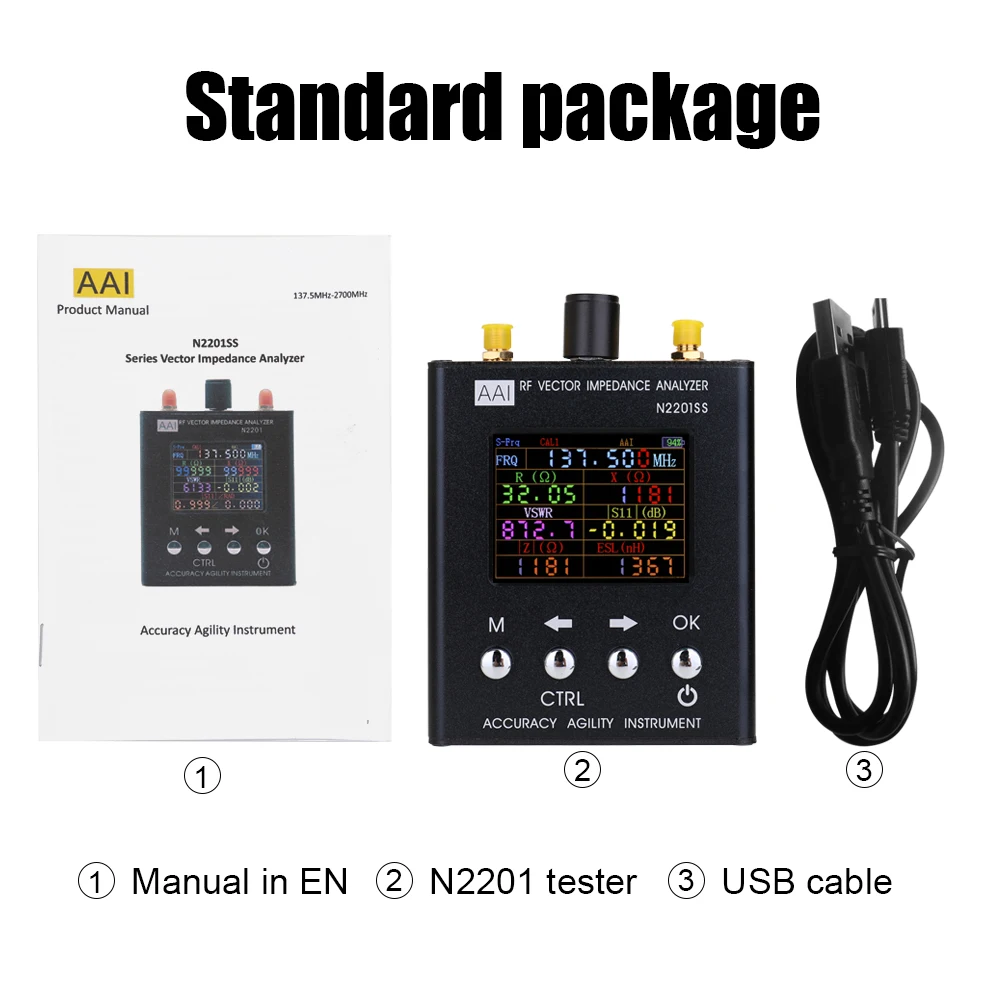

Упаковочный лист:
1 * анализатор антенны
1 * USB кабель
1 * руководство на английском языке
