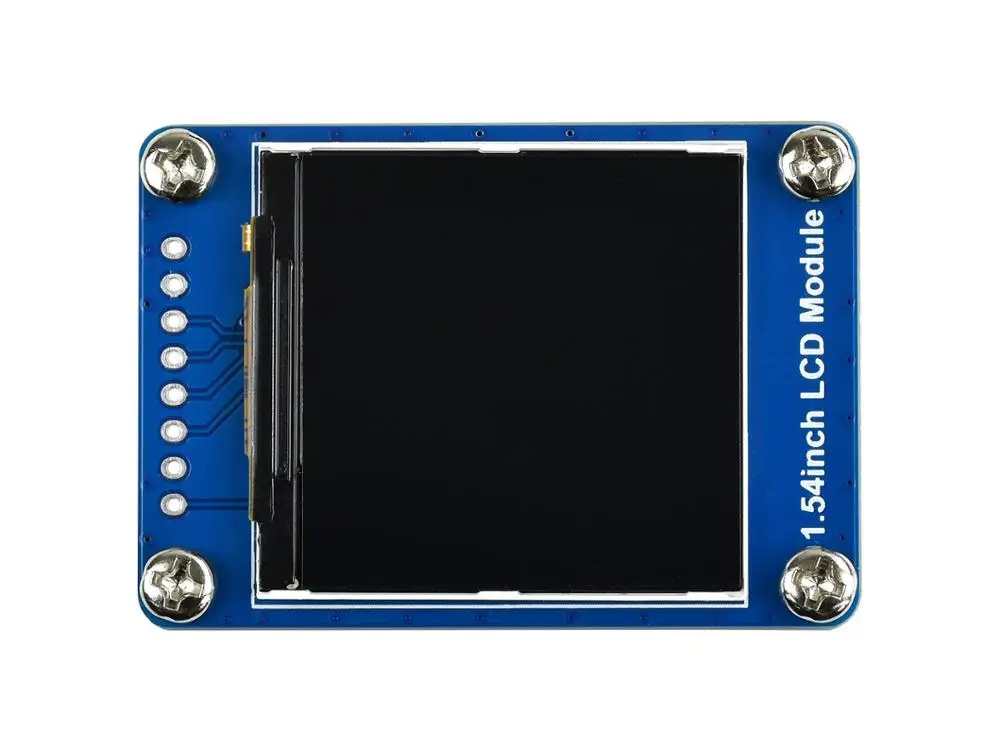

1 54 дюймовый ЖК модуль 240x240 IPS экран 65K RGB цвета SPI интерфейс поставляется с

1,54 дюймовый ЖК-дисплей модуль, IPS экран, 65K RGB цвета, разрешение 240 × 240, SPI интерфейс 1,54 "модуль ЖК-дисплея

Встроенный драйвер ST7789, с помощью шины SPI

Поставляется с примерами для Raspberry Pi, Arduino, STM32 и т. д.

Размер1,54" Разрешение240 × 240 Цвет дисплея65K RGB Панель дисплеяIPS ИнтерфейсSPI ДрайверST7789 Особенности с первого взгляда 240 × 240 Разрешение, 65K RGB цвета, прозрачный и красочный эффект отображения Интерфейс SPI, минимизирует требуемые контакты IO, поддерживает платы контроллера, такие как Raspberry Pi/Arduino/STM32 Поставляется с ресурсами разработки (примеры для Raspberry Pi/Arduino/STM32) Технические характеристики Рабочее напряжение 3,3 В/5 В Разрешение 240 × 240 пикселей Интерфейс связи 4-проводной SPI Размер дисплея 27,72 × 27,72 мм Панель дисплея IPS Размер пикселя 0,1155 × 0,1155 мм Драйвер ST7789 Размеры 50 × 35 мм Управляется через SPI автобус

Поддерживает платы контроллера, такие как Raspberry Pi/Arduino/STM32

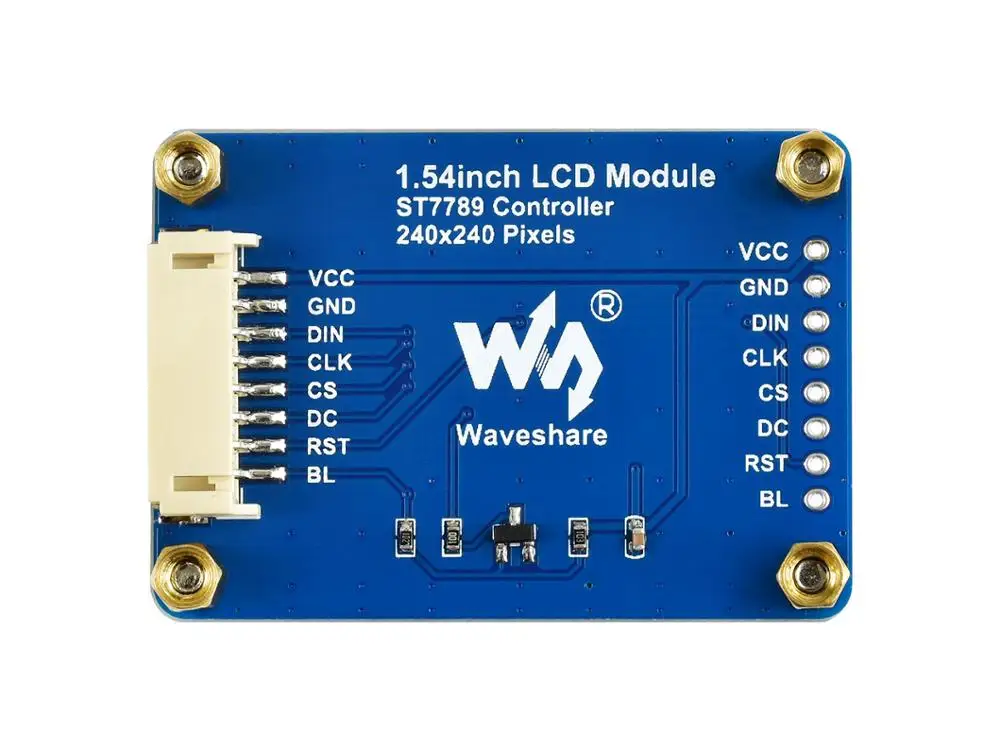

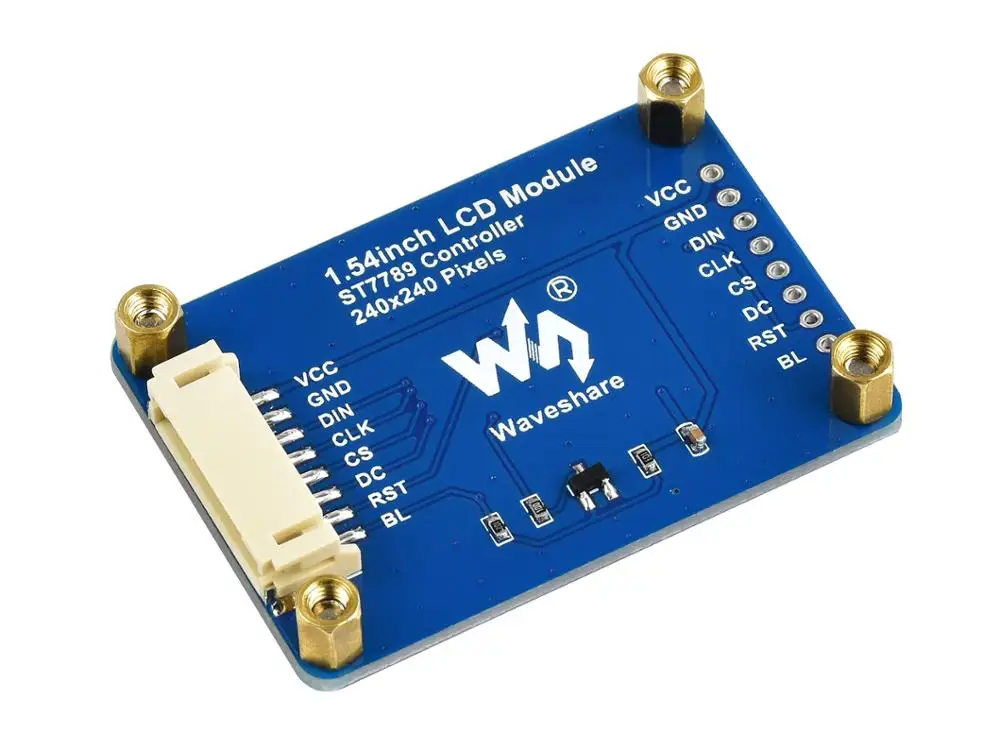

VCC Мощность (3,3 В/5 В вход) GND Наземный DIN Ввод данных SPI CLK Вход часов SPI CS Выбор чипов, низкий уровень активности Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Сброс, низкая активность BL Подсветка Аппаратное соединение

Подключение с Raspberry Pi

Подключение с платой Arduino

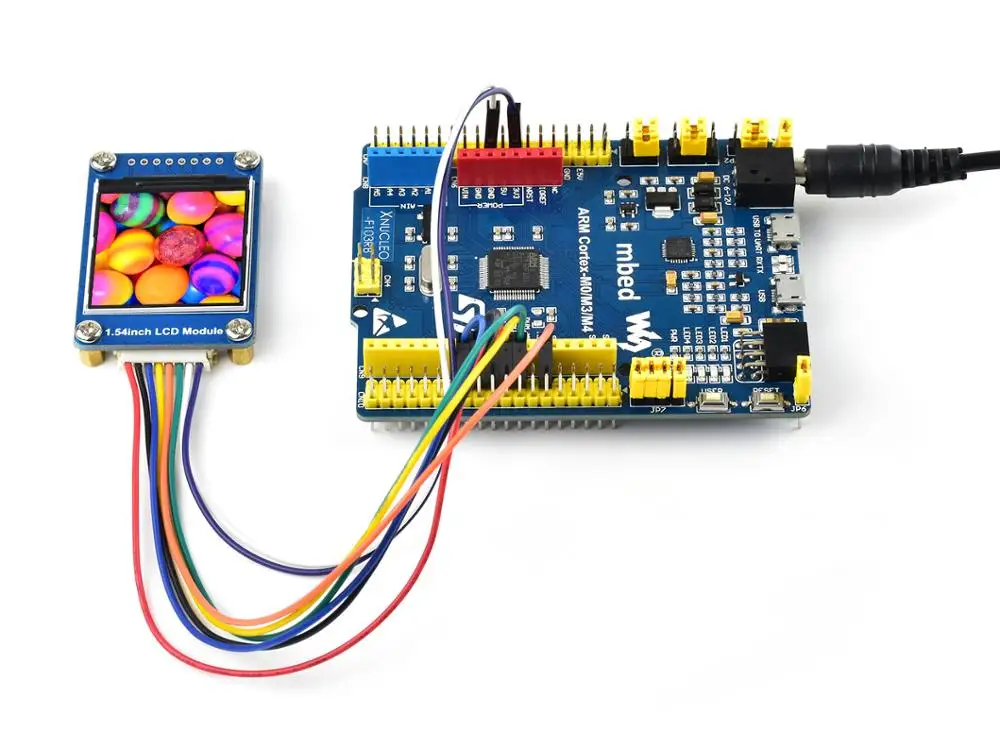

Живой пример Габаритные размеры

Посылка

Вес:0,021 кг

1,54 дюймовый ЖК-модуль x1 PH2.0 8PIN 20 см кабель x1 1. 2.
