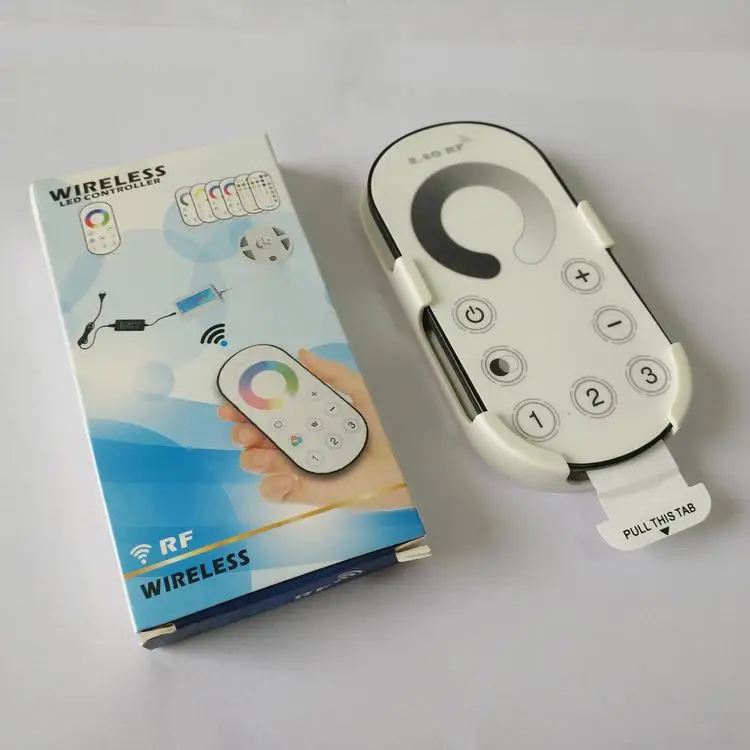

Ультратонкий сенсорный 2 4G 3 зонный беспроводной пульт дистанционного управления

Ультратонкий сенсорный 2 4G 3 зонный беспроводной пульт дистанционного управления

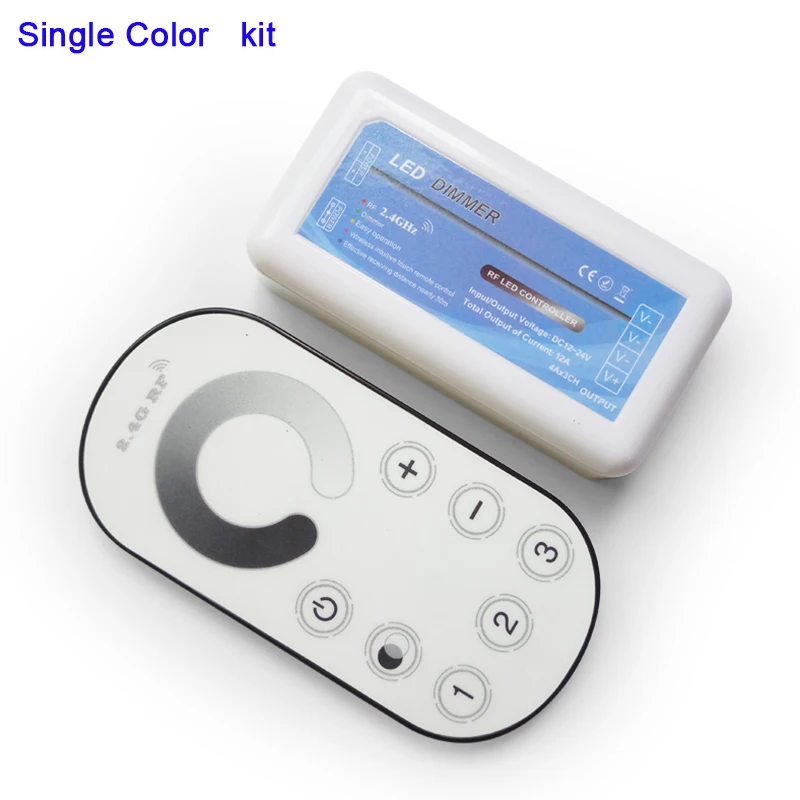

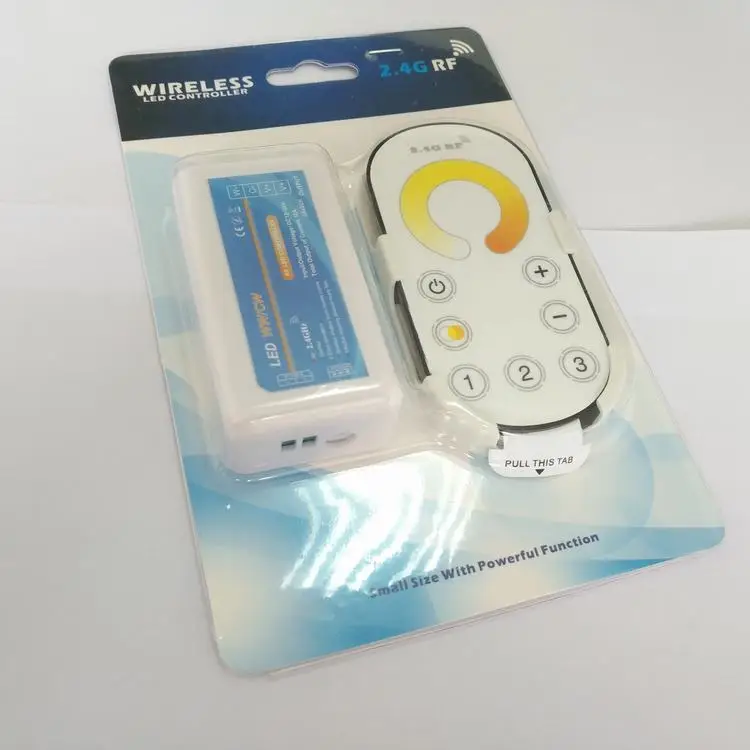

1 комплект = 1 светодиодный контроллер и 1 шт.Пульт дистанционного управления

(По вашему выбору)(Светодиодные полосыБатарея нетВходит в комплект поставки)

Описание продукта:


2,4G 3 Zone сенсорный светодиодный диммер может осуществить сортировку затемнения. Управление сенсорным кольцом. Пользователь может удалять светильник на дальние расстояния с помощью яркости в соответствии с реальным требованием. С частотой дистанционного управления 2,4G эффект дистанционного управления стабильный, сильный анти-помех. Имея больше зон, контролирующих функцию, можно реализовать один для более контроля.


Номер модели: UT-01
Название продукта: 2,4G 3 Zone сенсорный светодиодный диммер
Рабочая температура:-20 ~ 55 ℃
Напряжение питания: DC12V ~ 24V
Выход: 3 канала (3-канальный сигнал одинаковый)
Режим подключения: общий анод
Размер контроллера: L85 × W45 × h23мм
Вес нетто: 86 г
Статическая Потребляемая мощность:<1 Вт
Выходной ток:<4A/CH
Выходная мощность: 12 В:<144 Вт; 24 В:<288 Вт

Внешний размер

Описание продукта:
Этот 2,4G 3 zone сенсорный пульт дистанционного управления RGB-это человеческий Сенсорный Тип и тип управления ключом, универсальный RGB контроллер. Используя самую передовую технологию управления PWM, можно управлять всеми видами 3 каналов (общий анод) и 4 проводами светодиодный свет. Такие как светодиодный модуль, светодиодный полосы, светодиодный блок управления, светодиодный источник и т. д. Этот контроллер легко соединяется с проводами и очень прост в использовании. С синхронным индикатором светильник и функцией отключения памяти. Пользователь может выбрать другой режим изменения, настроить скорость и яркость, включить/выключить с помощью пульта дистанционного управления. Пользователь может получить эффект вспышки, стробоскопический эффект, эффект выцветания и т. Д. В соответствии с их требованиями.

Номер модели: UT-03
Название продукта: 2,4G 3 зоны сенсорный пульт дистанционного управления RGB
Рабочая температура:-20 ~ 55 ℃
Напряжение питания: DC12V ~ 24V
Выход: 3 канала
Режим подключения: общий анод
Размер контроллера: L85 × W45 × h23мм
Вес нетто: 86 г
Статическая Потребляемая мощность:<1 Вт
Выходной ток:<4A/CH
Выходная мощность: 12 В:<144 Вт; 24 В:<288 Вт

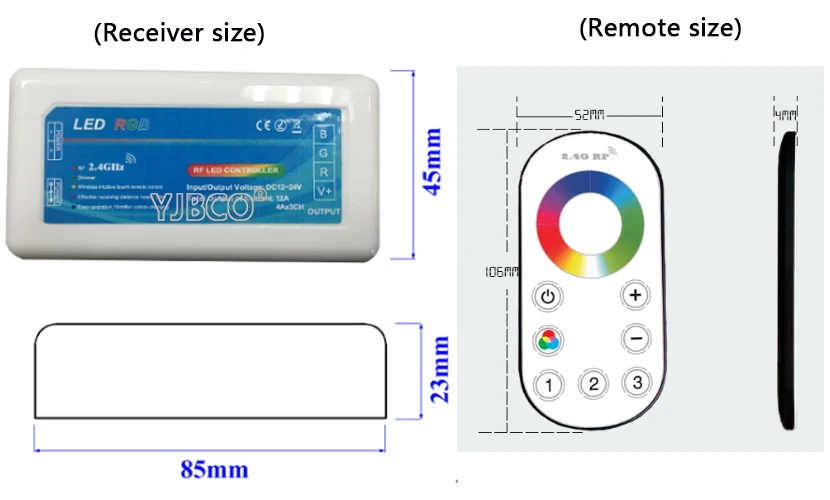

Внешний размер

Описание подключения
Мощность Входной интерфейс:

Мощность 1: принимает провод подключаемый и завинчивающий терминал питания
Мощность 2: Используйте гнездовой разъем постоянного тока.
Нагрузка Выходной интерфейс:


Принимает провод подключаемый и завинчивающий вывод терминала
Руководство по применению:

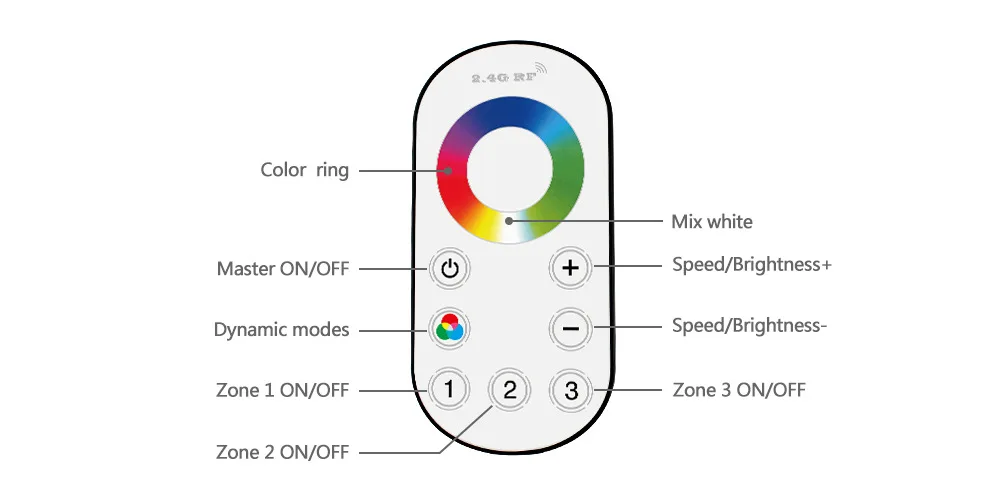

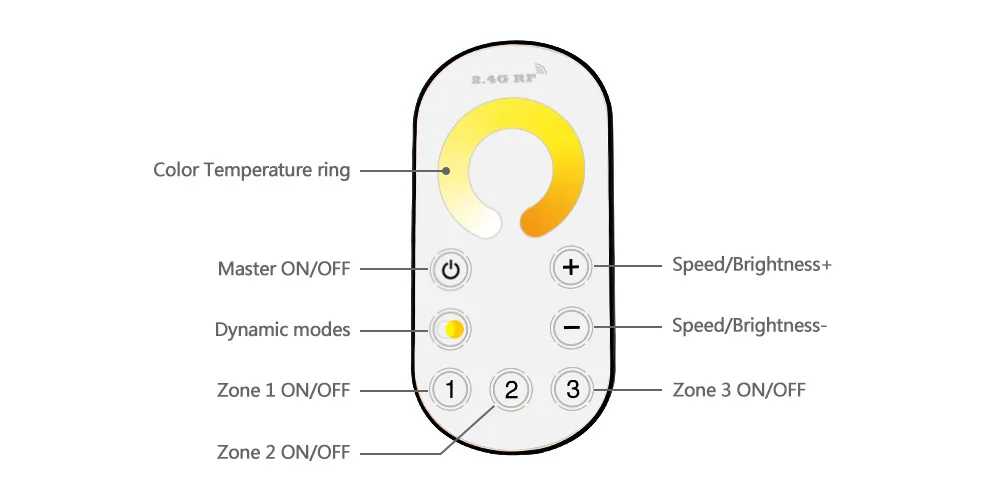

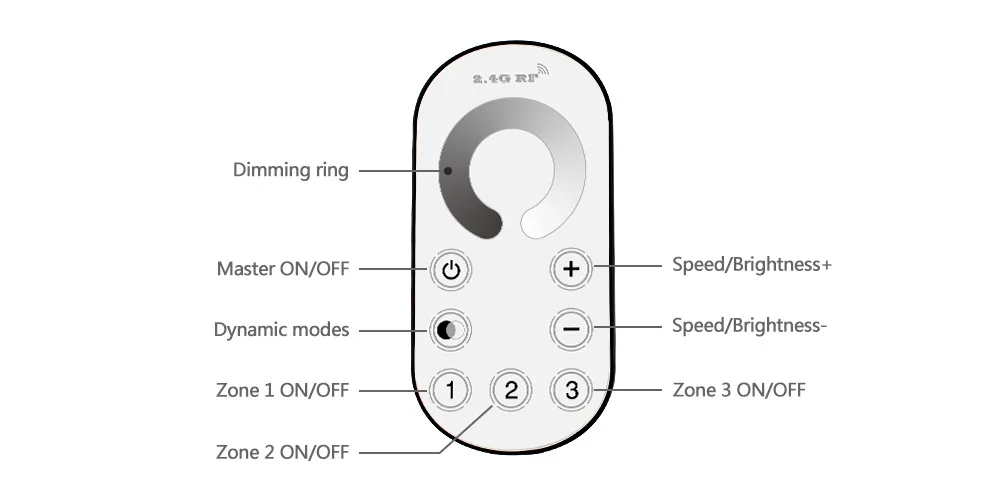

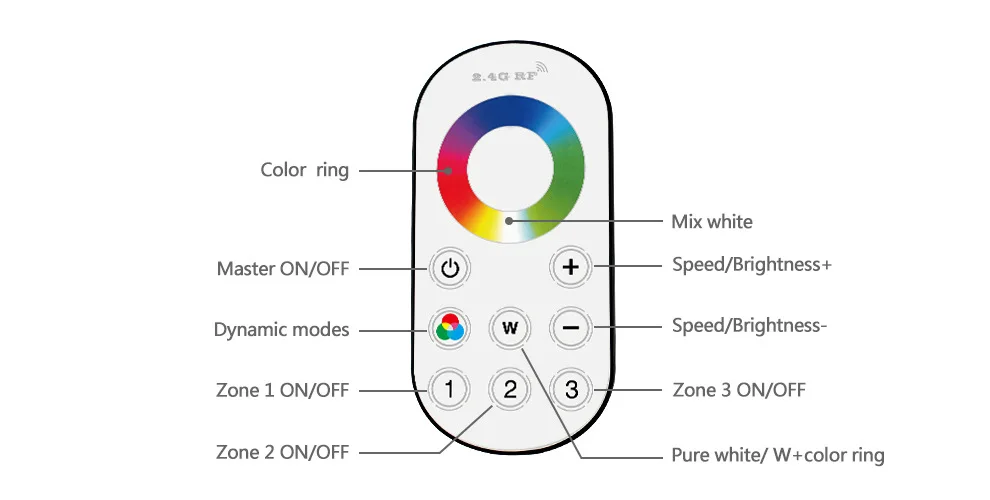

● Введение функции дистанционного управления:
1. Используйте Радиочастотный пульт дистанционного управления 2,4G, нет необходимости делать пульт непосредственно к контроллеру, и Радиочастотный пульт может управлять им через препятствия.
2. Расстояние дистанционного управления на открытой местности составляет около 30 метров.
3. Используйте сенсорный пульт дистанционного управления, s светильник ly touch цветное колесо может легко и плавно Переключить светильник
● Управление метод:
1. Сначала Подключите провод для загрузки, после этого проводом питания; Пожалуйста, убедитесь, что нет короткого замыкания между соединительным проводом, прежде чем включить питание;
2, только кнопка включения эффективна в отключении станции, нажмите кнопку питания в первый раз, затем контроллер войдет в последний режим, прежде чем выключить контроллер в последний раз (Функция выключения памяти).
3, нажмите на кнопку, чтобы начать, затем нажмите кнопку modeМожно переключать 9 режимов следующим образом:
4, когда это статус кольцевого контроля, нажмитеКнопка, она вернется в последний выбранный режим.
5. Удерживайте кнопку «+»-«-», чтобы быстро регулировать скорость и уровень яркости.
Номер Режим регулируемом состоянии
1 3 цвета изменение яркости не регулируется, скорость регулируется
2 3 цвета выцветают и выцветают яркость не регулируется, скорость регулируется
3 семь цветов изменения яркости не регулируются, скорость регулируется
4. Семь цветов выцветают, яркость не регулируется, скорость регулируется
5 белых цветов выцветают и выцветают яркость не регулируется, скорость регулируется
6 красных цветов выцветают и выцветают + Вспышка 3 раза яркость не регулируется, скорость регулируется
7 зеленых цветов выцветают и выцветают + Вспышка 3 раза яркость не регулируется, скорость регулируется
8 синий цвет выцветает и выцветает + Вспышка 3 раза яркость не регулируется, скорость регулируется
9 режим автоматического цикла яркость не регулируется, скорость регулируется

Код соответствия и инструкции по очистке:
Для новой комбинации пульт дистанционного управления должен соответствовать коду с приемником, затем он может использоваться нормально. Перед установкой кода включите питание, чтобы проверить, правильно ли подключен светодиодный контроллер, источник питания и светодиодный светильник.
Код:Выключите питание, затем включите снова (в течение 5 секунд), Удерживая кнопку «Group X(X = 1,2,3)» в течение 2 секунд. Светодиодный светильник на выходе будет быстро мигать 3 раза, это означает, что пульт дистанционного управления успешно сочетается с этим приемником, его можно использовать в обычном режиме.
Например:Есть контроллер A и B. Во-первых, включите питание в течение (в течение 5 секунд), нажмите кнопку «Группа 1» в течение 2 секунд, светодиодный светильник на выходе будет быстро мигать. "Группа 1" может управлять контроллером.
Во-вторых, включите питание для B (в течение 5 секунд) нажмите кнопку «Group2» в течение 2 секунд, светодиодный светильник на выходе будет быстро мигать, «Группа 2» может управлять контроллером B
При длительном нажатии кнопки Master OFF, оба A и B будут выключены, затем короткое нажатие Master ON кнопка, и A и B будет включено, A и B можно контролировать одновременно. Хорошо, если A включен и B выключен, короткое нажатие кнопки Master on, A будет выключено, B будет включено
Если вам нужно управлять самостоятельно, сначала нажмите группу 1, затем Сенсорное кольцо может управлять только A. Аналогично, для группы 2 и группы 3.
Обратите внимание:Пульт дистанционного управления может управлять 3 группами контроллеров одновременно. Каждая группа контроллеров может быть составлена из множества контроллеров, таких как 30 контроллеров, разделенных 3 группы, затем каждое групповое управление может удалять 10 контроллеров для достижения синхронно регулируемого эффекта яркости.
Чистый код:
Если необходимо изменить комбинацию, связь между пультом дистанционного управления и приемником может быть очищена. Затем восстановите ссылку по мере необходимости.
Код метода чистки:
Включите питание контроллера (в течение 5 секунд), Удерживая кнопку «GROUP X(X = 1,2,3)» в течение 2 секунд, соответствующий светодиодный светильник будет быстро мигать 3 раза, это означает, что эта группа была очищена.
Обратите внимание:По умолчанию для комплекта посылка на нашей фабрике относится к группе 1, связанной с контроллером. Пользователь может создать ссылку в соответствии с фактическим спросом. Один пульт может быть соединен с бесчисленным контроллером, один контроллер может быть связан только с 2 пультами.

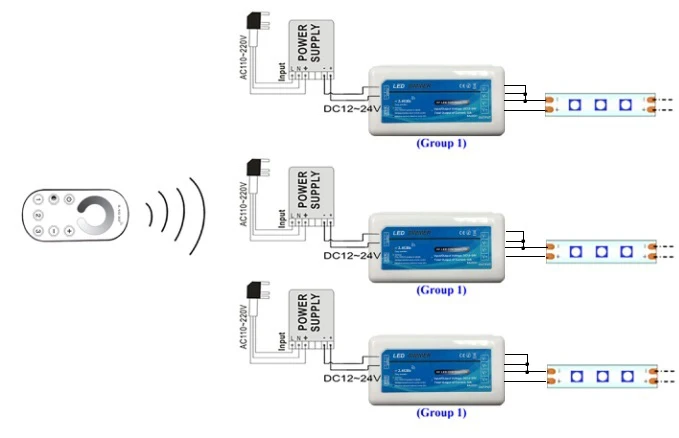

Типичные Применение

Описание продукта:

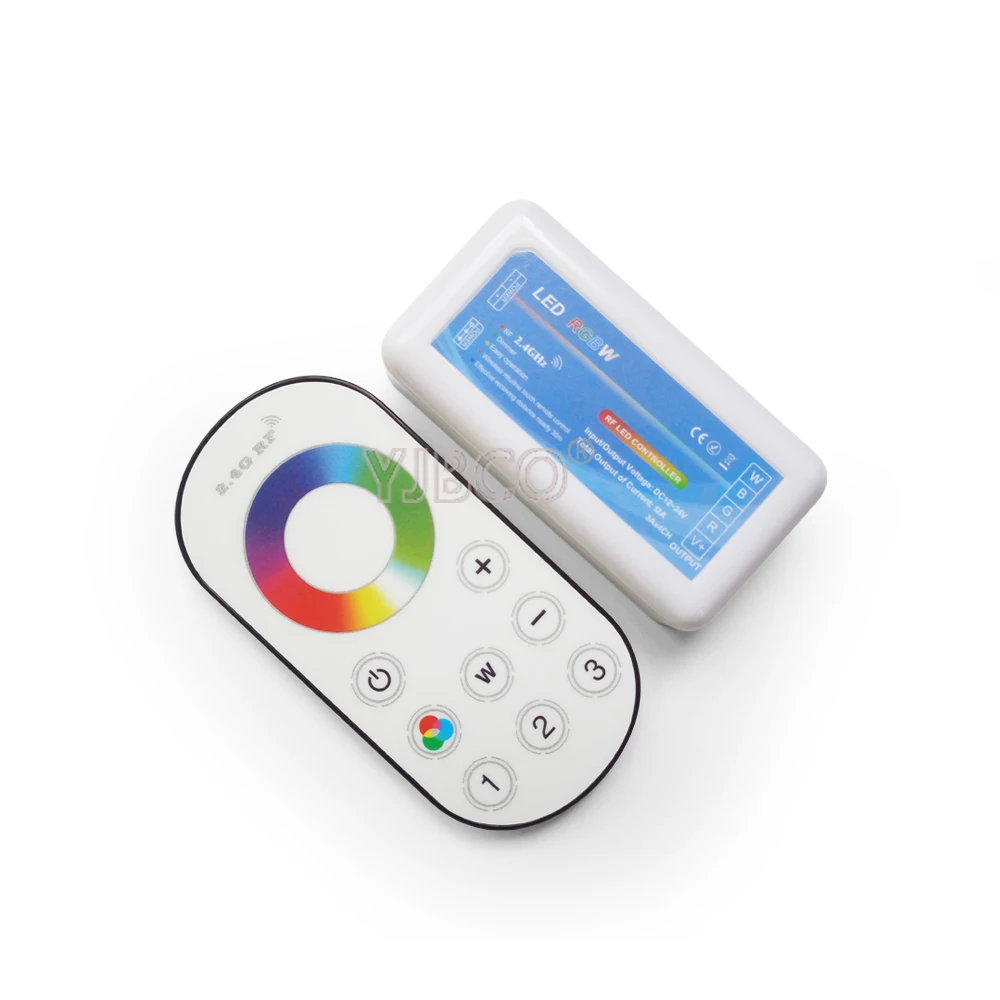

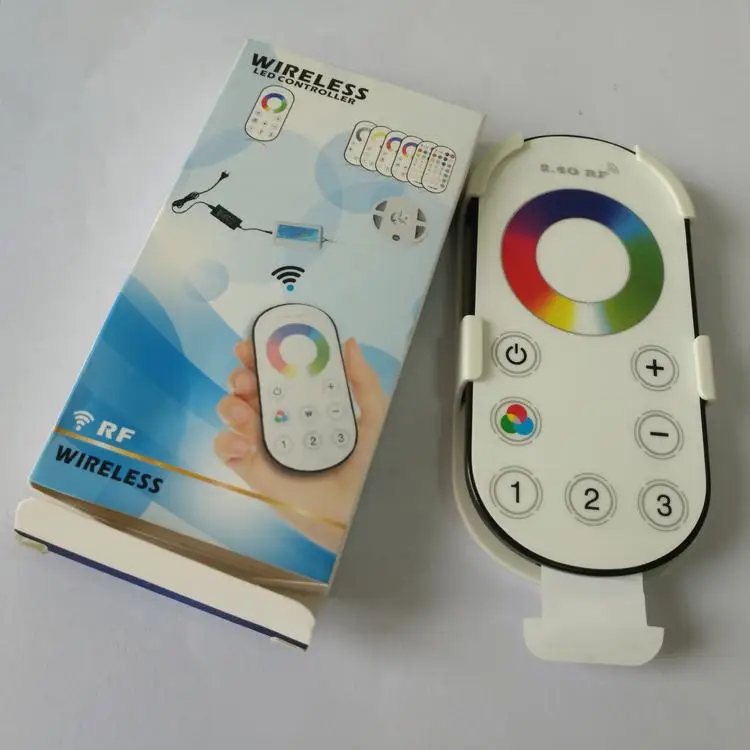

Этот 2,4G 3 zone сенсорный пульт дистанционного управления RGBW является человеком сенсорного типа и тип ключа управления Универсальный RGB контроллер. Используя самую передовую технологию управления PWM, можно управлять всеми видами 4 каналов (общий анод) и 5 проводов светодиодный свет. Такие как светодиодный модуль, светодиодный полосы, светодиодный блок управления, светодиодный источник и т. д. Этот контроллер легко соединяется с проводами и очень прост в использовании. С синхронным индикатором светильник и функцией отключения памяти. Пользователь может выбрать другой режим изменения, настроить скорость и яркость, включить/выключить с помощью пульта дистанционного управления. Пользователь может получить эффект вспышки, стробоскопический эффект, эффект выцветания и т. Д. В соответствии с их требованиями.

Номер модели: UT-04
Название продукта: 2,4G 3 зоны сенсорный пульт дистанционного управления RGBW
Рабочая температура:-20 ~ 55 ℃
Напряжение питания: DC12V ~ 24V
Выход: 4 канала
Режим подключения: общий анод
Размер контроллера: L85 × W45 × h23мм
Вес нетто: 88 г
Статическая Потребляемая мощность:<1 Вт
Выходной ток:<4A/CH
Выходная мощность: 12 В:<192 Вт; 24 в:<384 Вт

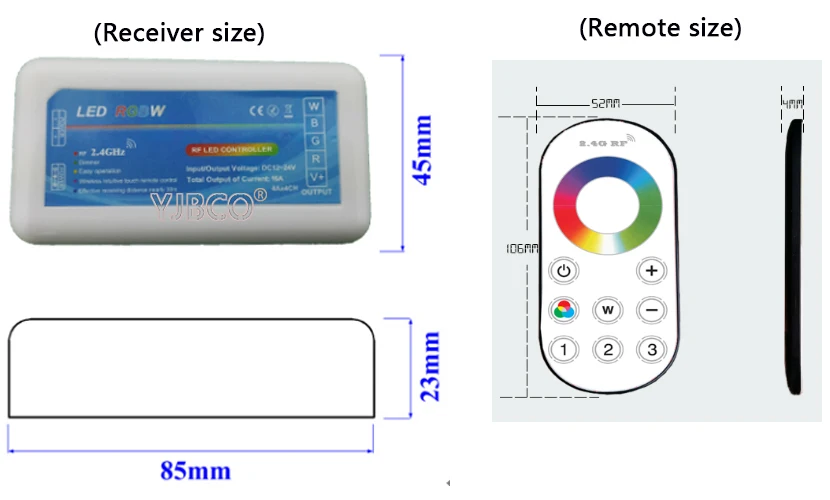

Внешний размер

Описание подключения
Мощность Входной интерфейс:


Мощность 1: принимает провод подключаемый и завинчивающий терминал питания
Мощность 2: Используйте гнездовой разъем постоянного тока.
Нагрузка Выходной интерфейс:

Принимает провод подключаемый и завинчивающий вывод терминала
Руководство по применению:

● Введение функции дистанционного управления:
1. Используйте Радиочастотный пульт дистанционного управления 2,4G, нет необходимости делать пульт непосредственно к контроллеру, и Радиочастотный пульт может управлять им через препятствия.
2. Расстояние дистанционного управления на открытой местности составляет около 30 метров.
3. Используйте сенсорный пульт дистанционного управления, s светильник ly touch цветное колесо может легко и плавно Переключить светильник
● Управление метод:
1. Сначала Подключите провод для загрузки, после этого проводом питания; Пожалуйста, убедитесь, что нет короткого замыкания между соединительным проводом, прежде чем включить питание;
2, только кнопка включения эффективна в отключении станции, нажмите кнопку питания в первый раз, затем контроллер войдет в последний режим, прежде чем выключить контроллер в последний раз (Функция выключения памяти).
3, нажмите на кнопку, чтобы начать, затем нажмите кнопку mode, чтобы переключить 9 режимов следующим образом:
Номер Режим регулируемом состоянии
1 3 цвета изменение яркости не регулируется, скорость регулируется
2 3 цвета выцветают и выцветают яркость не регулируется, скорость регулируется
3 семь цветов изменения яркости не регулируются, скорость регулируется
4 7 цветов яркость вспышки не регулируется, скорость регулируется
5 семь цветов выцветают яркость не регулируется, скорость регулируется
6 7 цветов выцветают и выцветают яркость не регулируется, скорость регулируется
7 белый цвет выцветает и выцветает яркость не регулируется, скорость регулируется
8 красных цветов выцветают и выцветают + Вспышка 3 раза яркость не регулируется, скорость регулируется
9 зеленых цветов выцветают и выцветают + Вспышка 3 раза яркость не регулируется, скорость регулируется
10 синий цвет выцветает и выцветает + Вспышка 3 раза яркость не регулируется, скорость регулируется
11 Белый цвет выцветает и выцветает + Вспышка 3 раза яркость не регулируется, скорость регулируется
12 режимов автоматического цикла яркость не регулируется, скорость регулируется

4. Когда режим управления кольцом, нажмите кнопку, она вернется в последний выбранный режим.
5. Удерживайте кнопку «+»-«-», чтобы быстро регулировать скорость и уровень яркости.

Код соответствия и инструкции по очистке:
Для новой комбинации пульт дистанционного управления должен соответствовать коду с приемником, затем он может использоваться нормально. Перед установкой кода включите питание, чтобы проверить, правильно ли подключен светодиодный контроллер, источник питания и светодиодный светильник.
Код:Выключите питание, затем включите снова (в течение 5 секунд), Удерживая кнопку «Group X(X = 1,2,3)» в течение 2 секунд. Светодиодный светильник на выходе будет быстро мигать 3 раза, это означает, что пульт дистанционного управления успешно сочетается с этим приемником, его можно использовать в обычном режиме.
Например:Есть контроллер A и B. Во-первых, включите питание в течение (в течение 5 секунд), нажмите кнопку «Группа 1» в течение 2 секунд, светодиодный светильник на выходе будет быстро мигать. "Группа 1" может управлять контроллером.

Во-вторых, включите питание для B (в течение 5 секунд) нажмите кнопку «Group2» в течение 2 секунд, светодиодный светильник на выходе будет быстро мигать, «Группа 2» может управлять контроллером B

При длительном нажатии кнопки Master OFF, оба A и B будут выключены, затем короткое нажатие Master ON кнопка, и A и B будет включено, A и B можно контролировать одновременно. Хорошо, если A включен и B выключен, короткое нажатие кнопки Master on, A будет выключено, B будет включено

Если вам нужно управлять самостоятельно, сначала нажмите группу 1, затем Сенсорное кольцо может управлять только A. Аналогично, для группы 2 и группы 3.

Обратите внимание:Пульт дистанционного управления может управлять 3 группами контроллеров одновременно. Каждая группа контроллеров может быть составлена из множества контроллеров, таких как 30 контроллеров, разделенных 3 группы, затем каждое групповое управление может удалять 10 контроллеров для достижения синхронно регулируемого эффекта яркости.

Чистый код:
Если необходимо изменить комбинацию, связь между пультом дистанционного управления и приемником может быть очищена. Затем восстановите ссылку по мере необходимости.
Код метода чистки:
Включите питание контроллера (в течение 5 секунд), Удерживая кнопку «GROUP X(X = 1,2,3)» в течение 2 секунд, соответствующий светодиодный светильник будет быстро мигать 3 раза, это означает, что эта группа была очищена.

Обратите внимание:По умолчанию для комплекта посылка на нашей фабрике относится к группе 1, связанной с контроллером. Пользователь может создать ссылку в соответствии с фактическим спросом. Один пульт может быть соединен с бесчисленным контроллером, один контроллер может быть связан только с 2 пультами.
Типичные Применение

 Меры предосторожности
1. Входное напряжение данной продукции составляет DC12-24V, другие Входные напряжения не допускаются.
2. Свинцовый провод должен быть подключен правильно, в зависимости от цвета провода и предложения соединительной схемы;
3. Перегрузка запрещена.
4. Для того, чтобы повысить чувствительность сенсорного цветового колеса, пожалуйста, не прикасайтесь к цветному колесу при установке аккумулятора на пульт дистанционного управления, если чувствительные низкие, удалите аккумулятор и повторно установите его снова.
5, пожалуйста, не используйте контроллер вокруг широкого диапазона умственной области или не используйте рядом сильную электромагнитную волну, в противном случае это серьезно повлияет на удаленное расстояние.
