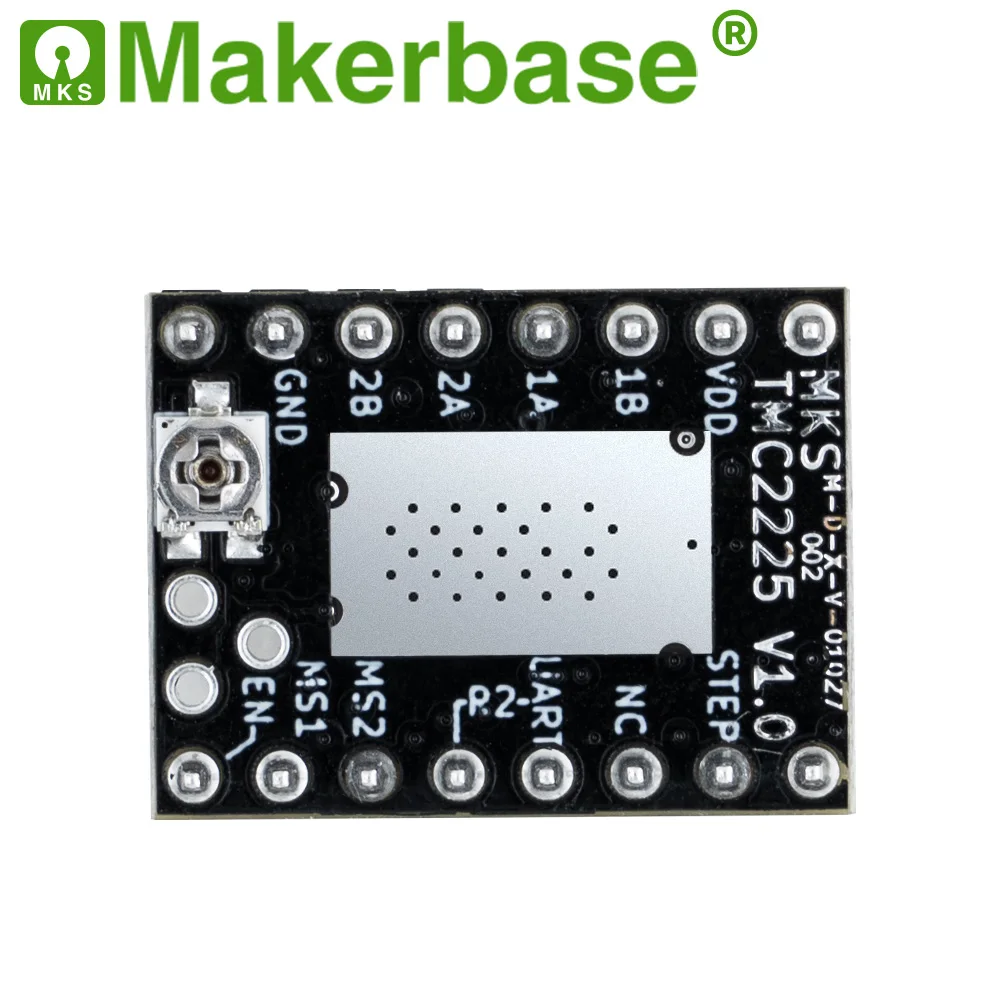

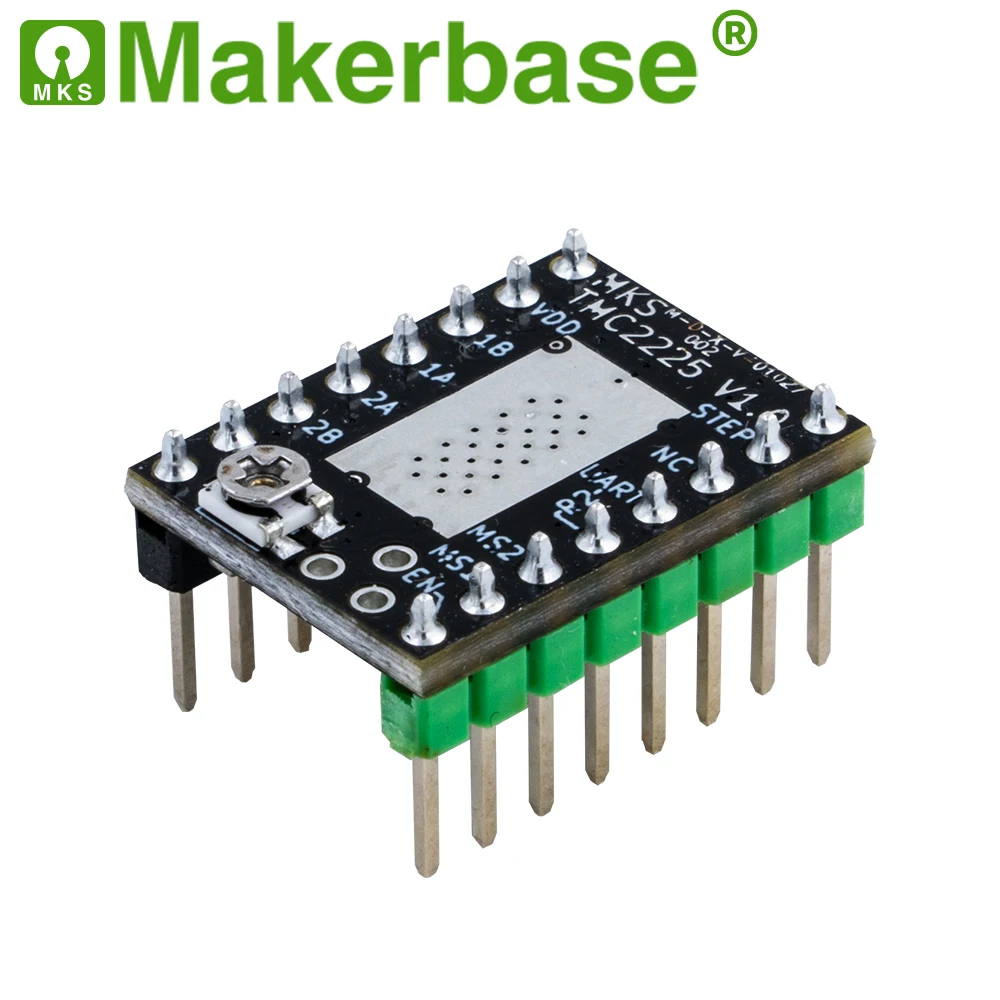

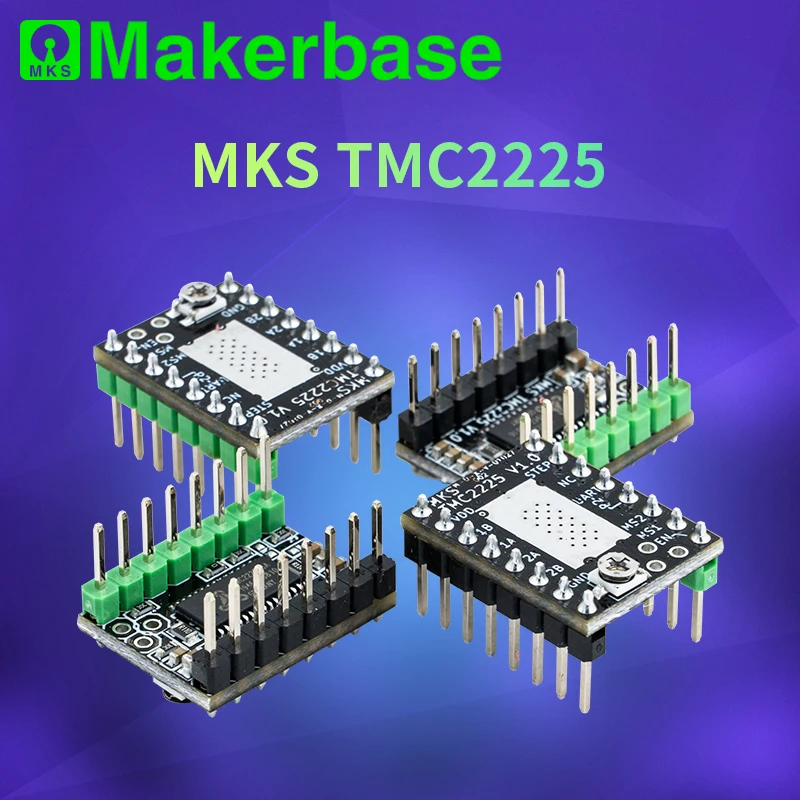

Шаговый Драйвер TMC2225 модуль 3D принтер шаговый контроллер TMC 2225 чип MKS ROBIN NANO creality

  Список доставки: 1 * MKS TMC2225 1 * радиатор Обзор:

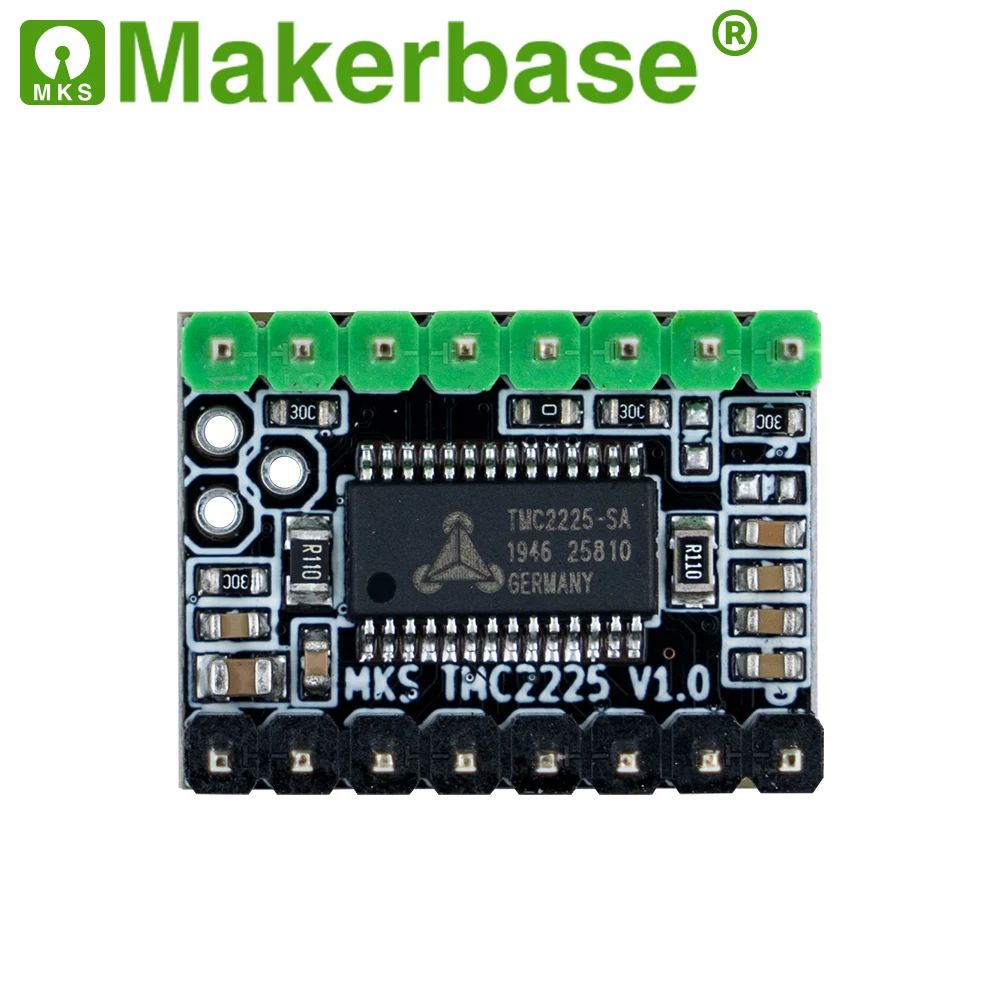

Tmc2225-это продукт следующего поколения для замены tmc2208, имеет лучшую цену и все функции tmc2208. Единственная разница между TMC2225 и TMC2208-это посылка. Посылка TMC2225-это HTSSOP, а посылка TMC2208-QFN, поэтому TMC2225 имеет лучшую теплоотдачу.

Особенности: Ультра тихий Большой теплоотвод, хорошая теплоотдача Поддержка режима uart путем установки колпачков перемычки вместо сварки на mks gen_l V2.0,skr1.3/1,4, mks sgen_l. Параметр: Ток по умолчанию: 1.25a Максимальный ток: 2.0a Логическое напряжение: 3,3 В/5 В Входное напряжение: 4,75-36 в Микрошаг: до 1/256 Режим: dir/step,uart Набор микрошагов: Настройка микрошага M0 М1 Шаг GND GND 4 VCC-IO GND 8 GND VCC_IO 16 VCC_IO VCC_IO 32 Регулирование тока водителя: Verf измеряет напряжение Gnd и среднего потенциометра. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод. Пожалуйста, подключите источник питания при измерении напряжения, не подключайте только питание USB. Пожалуйста, обратите особое внимание на направление, не вставляйте неправильно! Алгоритм тока драйвера: I = VRefПо умолчанию I = 1.25A Примечание: Обратите внимание на направление соединения, не обращайте его вспять. Направление двигателя противоположно направлению A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить A4988. Режим Dir/step, используемый в плате управления принтером, пожалуйста, обратите внимание, чтобы установить колпачок перемычки MS1 MS2. Режим Uart: Uart mode можно использовать на mks gen_l(v2.x),mks sgen_l,skr1.3/1,4 по набору jumper cap, как показано ниже: MKS Sgen_L / MKS Gen_L: SKR 1,3/1,4:
