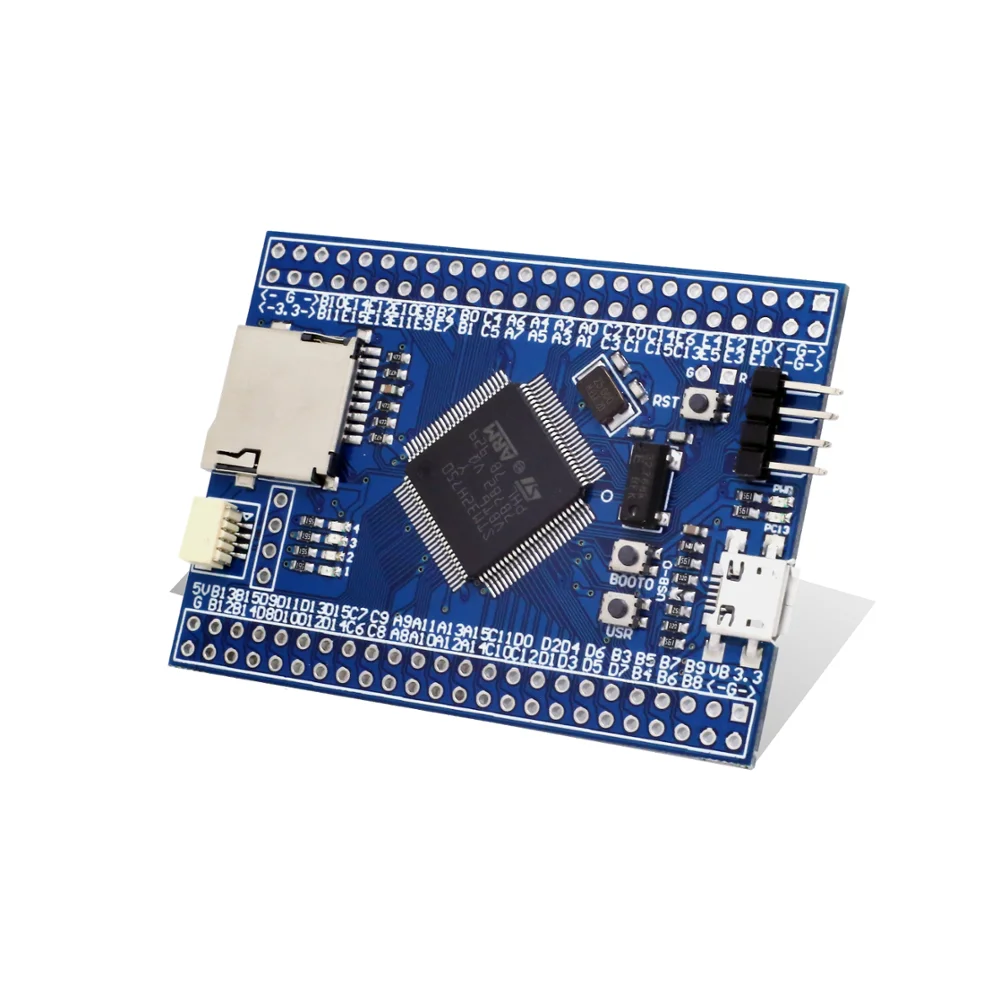

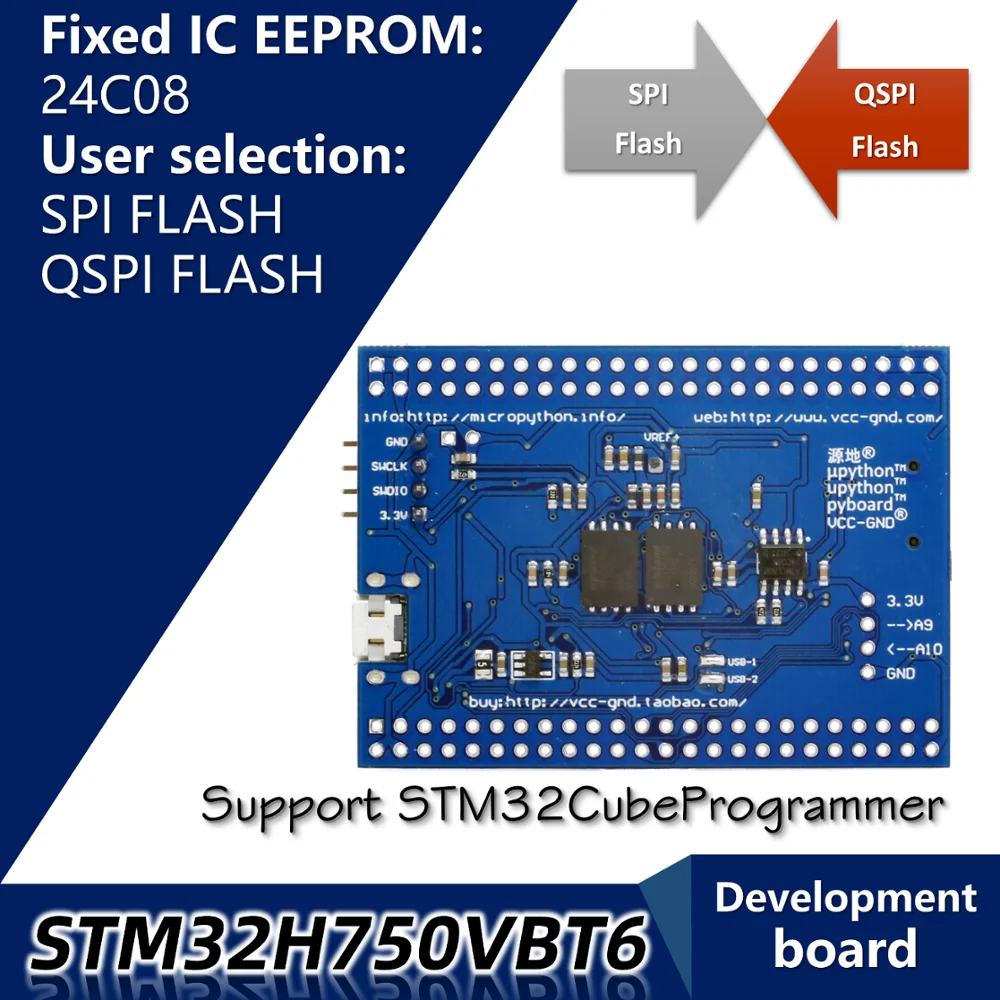

STM32H750VBT6 STM32H750 H750 dev board demo core Minimum System development Module ST STM32 Cortex M7 ARM|Демонстрационные

STM32H750VBT6 STM32H750 H750 dev board demo core Minimum System development Module ST STM32 Cortex M7 ARM|Демонстрационные

Сердечник

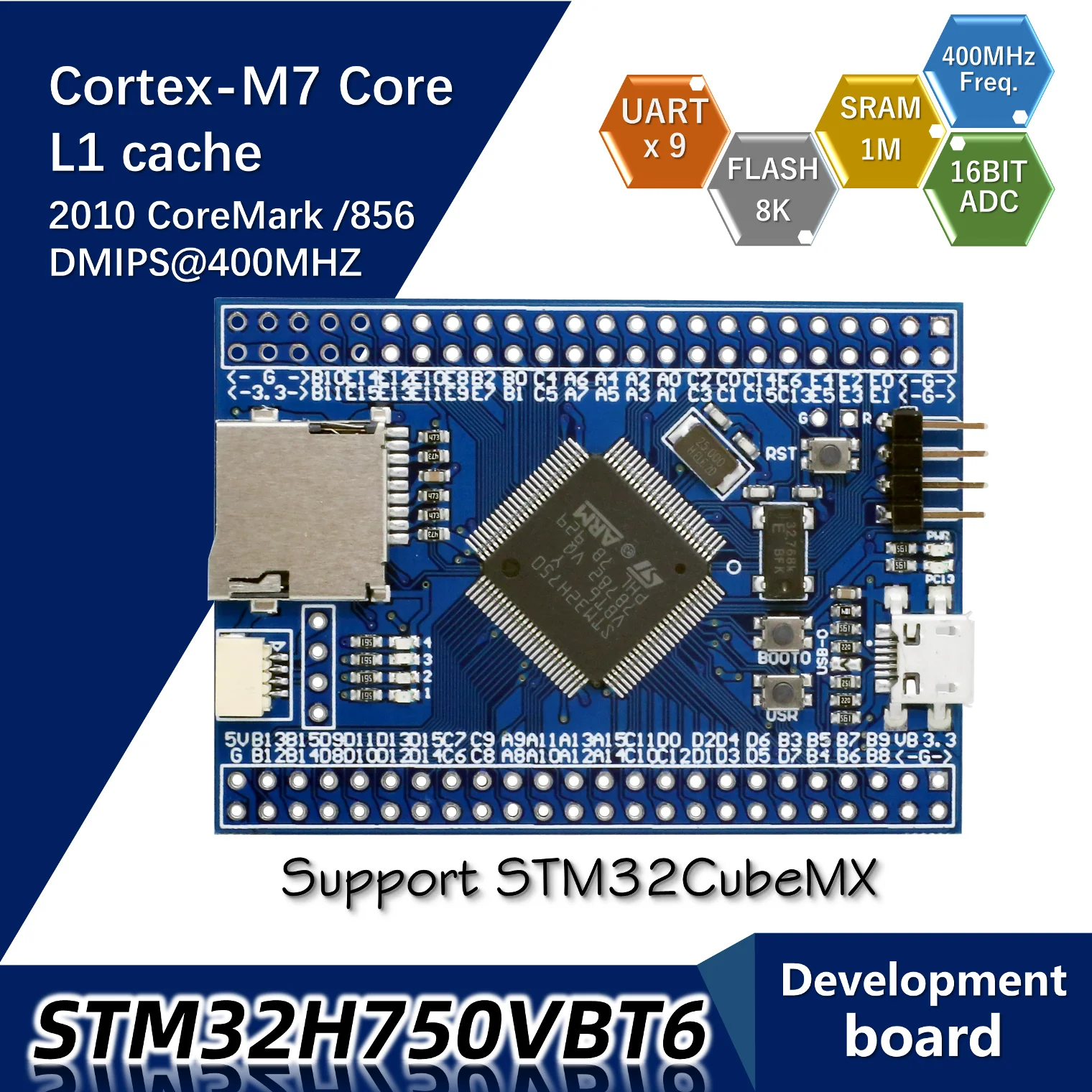

Высокая производительность и DSP с DP-FPU, Arm Cortex-M7 MCU

Воспоминания
-128 кБайт флэш-памяти
-1 МБайт оперативной памяти: 192 Кбайт TCM RAM (inc. 64 Кбайт ITCM RAM + 128 кБайт DTCM RAM для критических Временных процедур), 864 Кбайт user S RAM и 4 Кбайт S RAM в резервном домене

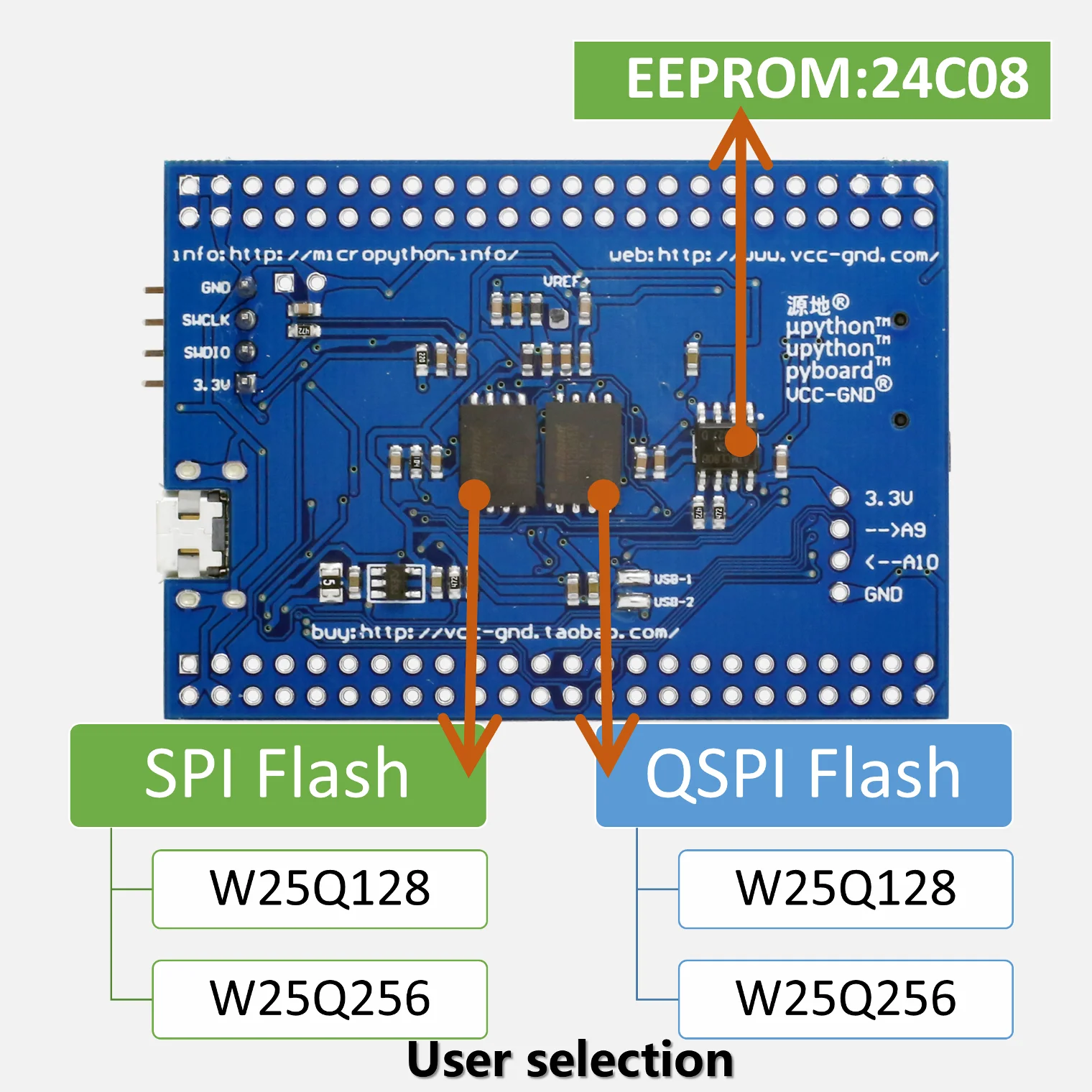

-Двойной режим Quad-SPI интерфейс памяти работает до 133 МГц
-
-Гибкий внешний контроллер памяти с 32-битной шиной данных:
-Расчетная единица CRC

Безопасность

Вход/выходы общего назначения

Сброс и управление питанием
-3 отдельных области питания, которые могут быть независимо от часов-закрыты или выключены:
-От 1,62 до 3,6 В подача заявки и I/Os
-POR, PDR, PVD и BOR
-Специальный USB блок питания 3,3 В внутренний регулятор для подачи внутренней PHYs
-Встроенный регулятор (LDO) с настраиваемым масштабируемым выходом для подачи цифровой схемы
-Масштабирование напряжения в режиме запуска и остановки (6 Настраиваемых диапазонов)
-Резервный регулятор (~ 0,9 в)
-Ссылка на напряжение для аналогового периферийного устройства/VREF +
-Режимы низкой мощности: режим сна, остановки, ожидания и VBAT поддержка зарядки аккумулятора

Низкое энергопотребление
-Режим работы VBATbattery с возможностью зарядки
-Контакты для мониторинга состояния ЦП и домена
-2,95 & micro;A в режиме ожидания (резервное копирование SRAM выключено, RTC/LSE включено)

Управление часами
-Внутренние осцилляторы: 64 МГц HSI, 48 МГц HSI48, 4 МГц CSI, 32 кГц LSI

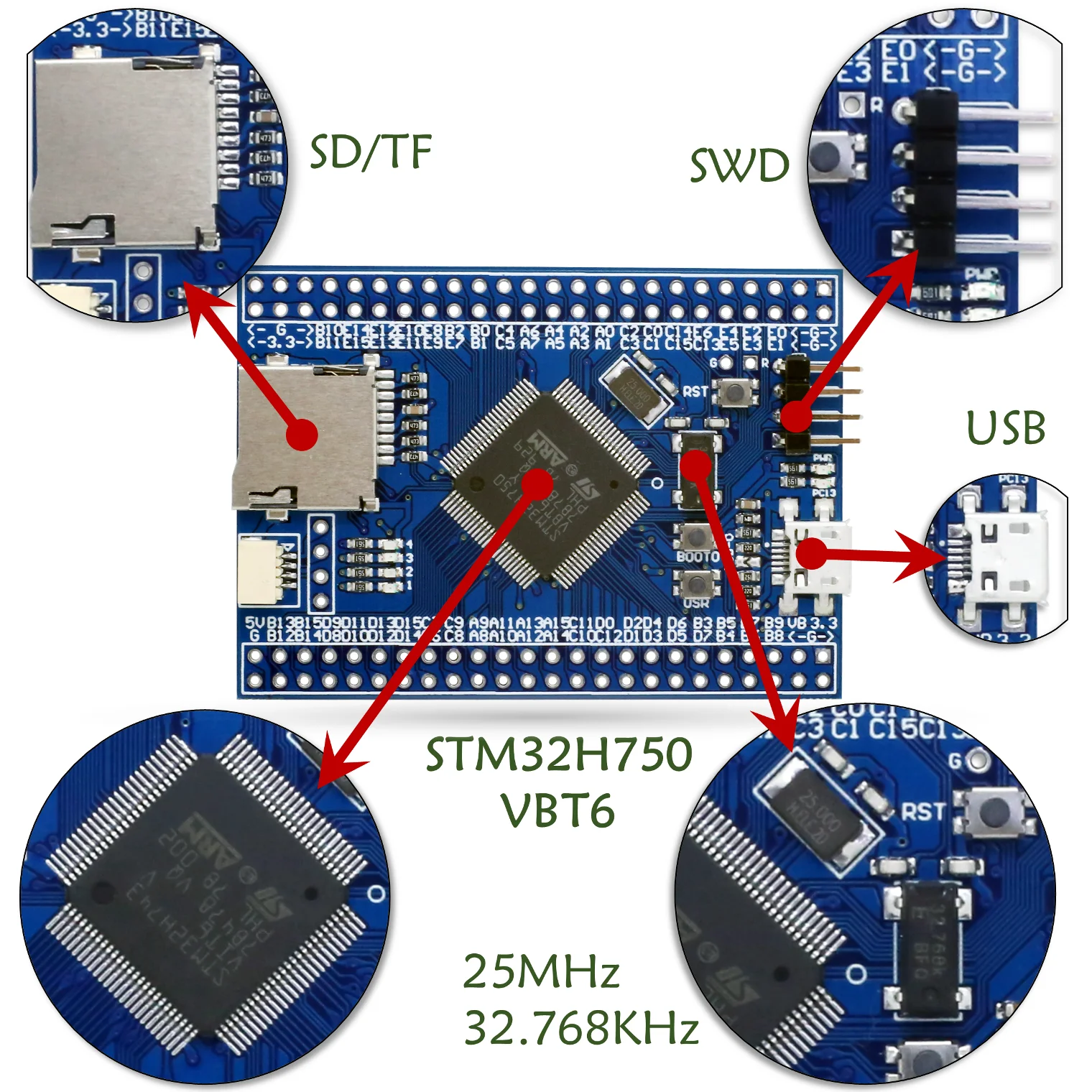

-Внешние осцилляторы: 4-48 МГц HSE, 32,768 кГц LSE
-3 × PLLs (1 для часов системы, 2 для часов ядра) с фракционным режимом

Соединительная матрица

4 контроллера DMA для разгрузки ЦП
-1 × Высокоскоростной контроллер прямого доступа к памяти (MDMA) со связной поддержкой списка
-2 × двухпортовые DMAs с FIFO
-1 × основная DMA с возможностями маршрутизатора запроса

До 35 периферийных устройств связи
-4 × I2Cs FM + интерфейсы (SMBus/PMBus)
-4 × USARTs/4x UARTs (интерфейс ISO7816, LIN, IrDA, до 12,5 Мбит/с) и 1 шт. LPUART
-6 × SPIs, 3 с muxed duplex I2S аудио Класс точности через внутренний аудио PLL или внешние часы, 1x I2S в LP домен (до 150 МГц)
-4x SAIs (последовательный аудио интерфейс)
-Интерфейс SPDIFRX
-SWPMI Однопроводной протокол master I/F
-Интерфейс MDIO Slave
-2 × SD/SDIO/MMC интерфейсы (до 125 МГц)
-2 × контроллеры CAN: 2 с CAN FD, 1 с таймером CAN (TT-CAN)
-2 × USB OTG интерфейсы (1FS, 1HS/FS) без кристаллов решение с LPM и BCD
-Интерфейс Ethernet MAC с контроллером DMA
-HDMI-CEC
-8-14-битный Интерфейс камеры (до 80 МГц)

11 аналоговых периферийных устройств
-3 × ADCs с 16-битным максимальным разрешением (до 36 каналов, до 3,6 MSPS)
-1 × датчик температуры
-2 × 12-битные преобразователи D/A (1 МГц)
-2 × сверхмощные компараторы
-2 × Операционные усилители (полоса пропускания 7,3 МГц)
-1 × цифровые фильтры для sigma delta модулятора (DFSDM) с 8 каналами/4 фильтрами

Графика
-LCD-TFT контроллер до разрешения XGA
-Chrom-художественный Графический аппаратный ускоритель (DMA2D) для уменьшения нагрузки на ЦП
-Аппаратный JPEG КОДЕК

До 22 таймеров и сторожевых собак
-1 × таймер с высоким разрешением (2,1 НС Максимальное разрешение)
-2 × 32-битные таймеры с 4 IC/OC/PWM или счетчиком импульсов и четырехкратным (инкрементным) входом кодировщика (до 240 МГц)
-2 × 16-битные расширенные таймеры управления двигателем (до 240 МГц)
-10 × 16-битные таймеры общего назначения (до 240 МГц)
-5 × 16-битные таймеры низкой мощности (до 240 МГц)
-2 × сторожевые собаки (независимые и оконные)
-Таймер SysTick-1 шт.
-RTC с субсекундной точностью и аппаратным календарем

Криптографическое ускорение
-AES 128, 192, 256, TDES,
-HASH (MD5, SHA-1, SHA-2), HMAC
-Генераторы случайных чисел

Режим отладки

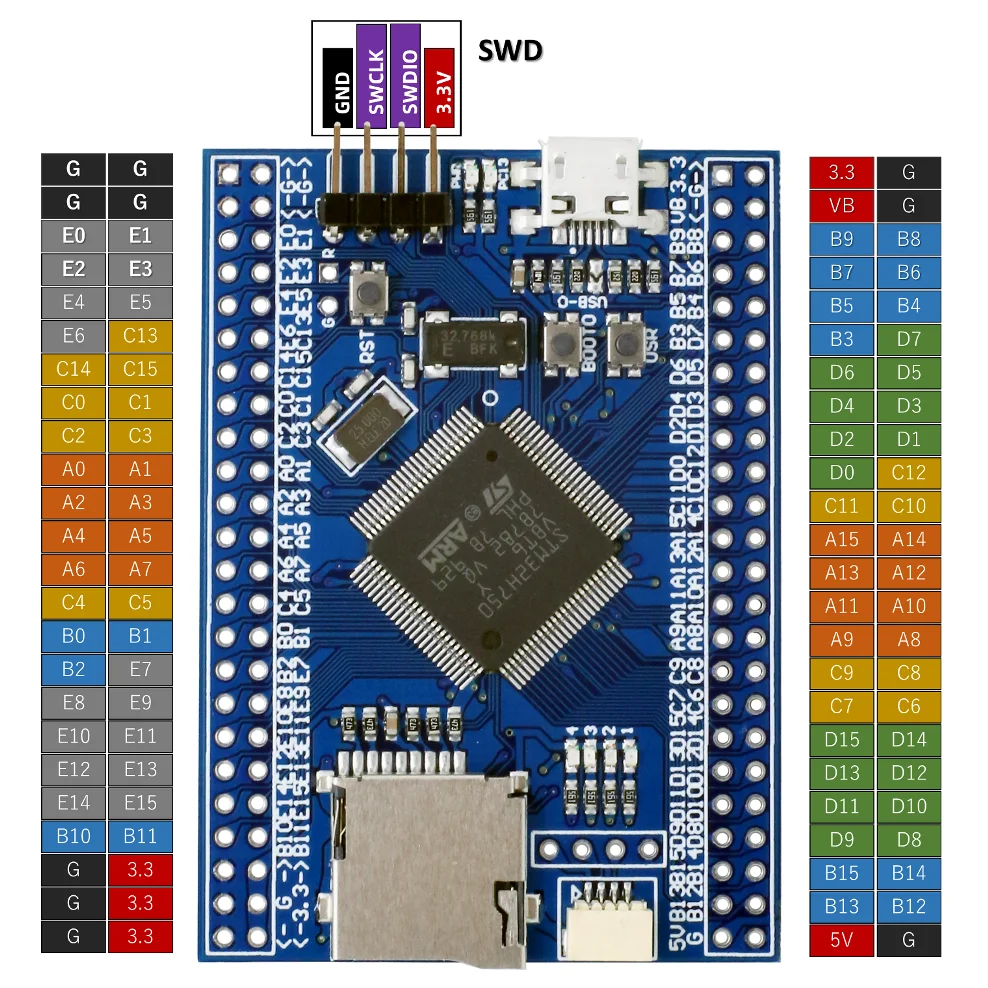

-Интерфейс SWD и JTAG
-4-Kbyte Встроенный буфер трассировки

96 бит уникальный ID

Все пакеты совместимы с ECOPACK2
