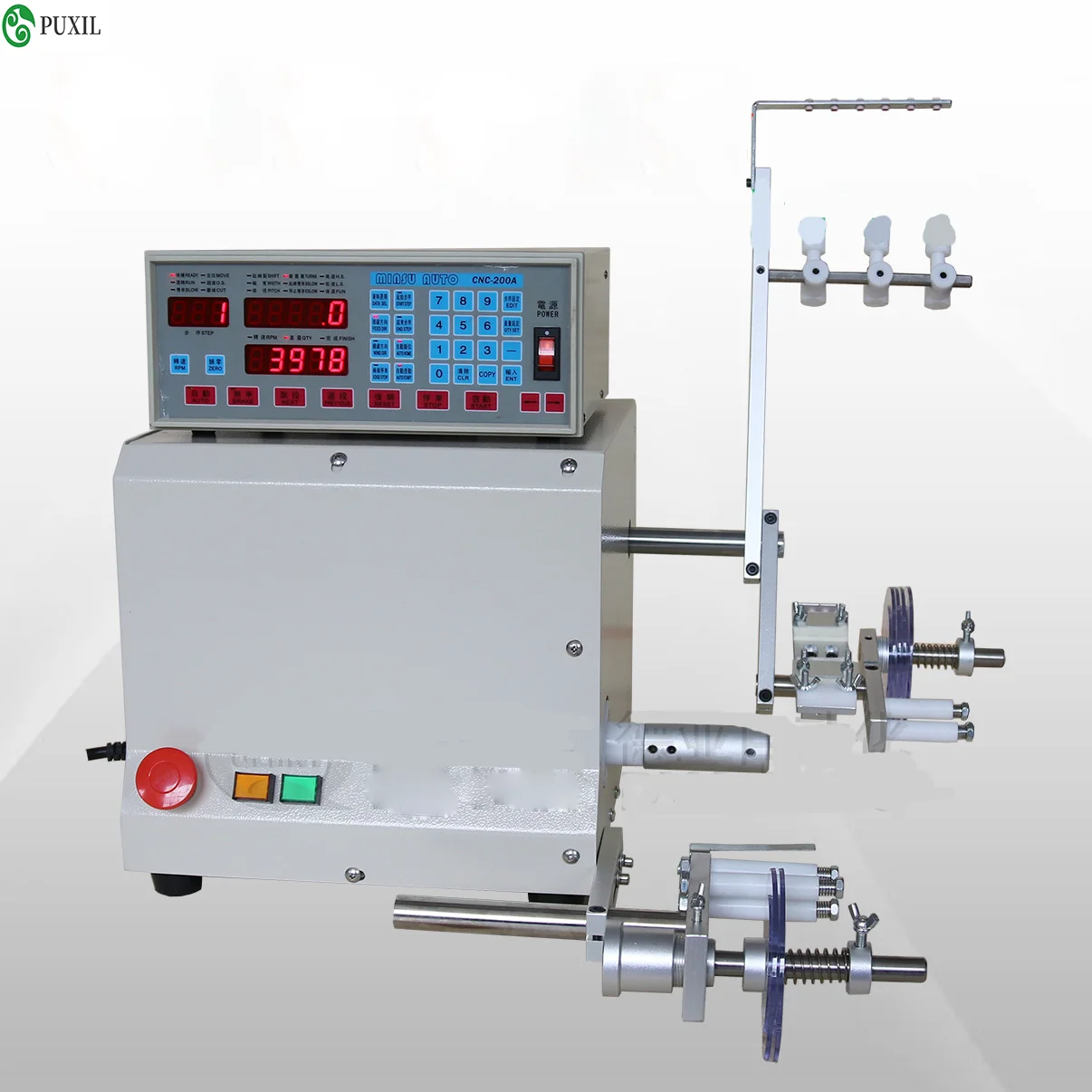

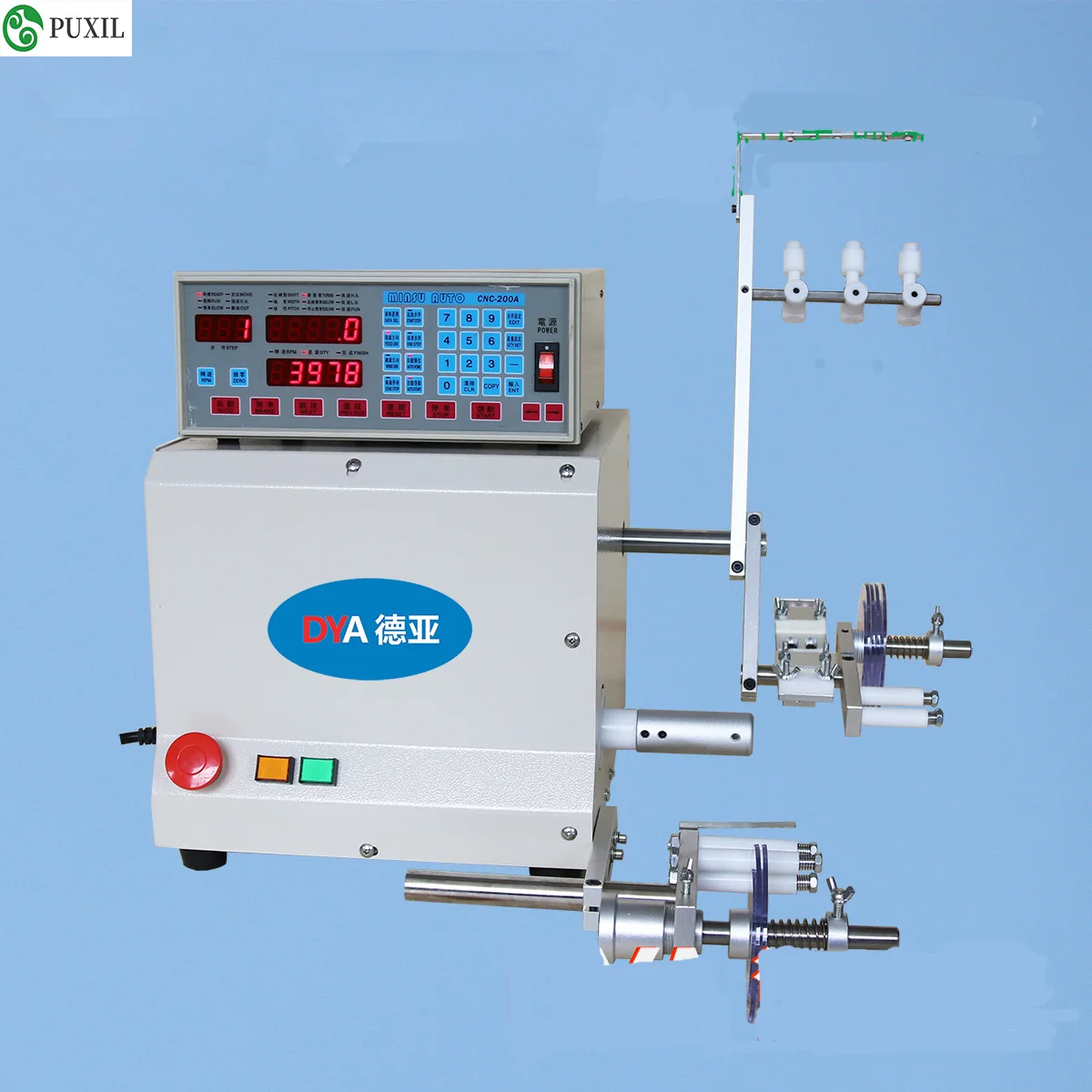

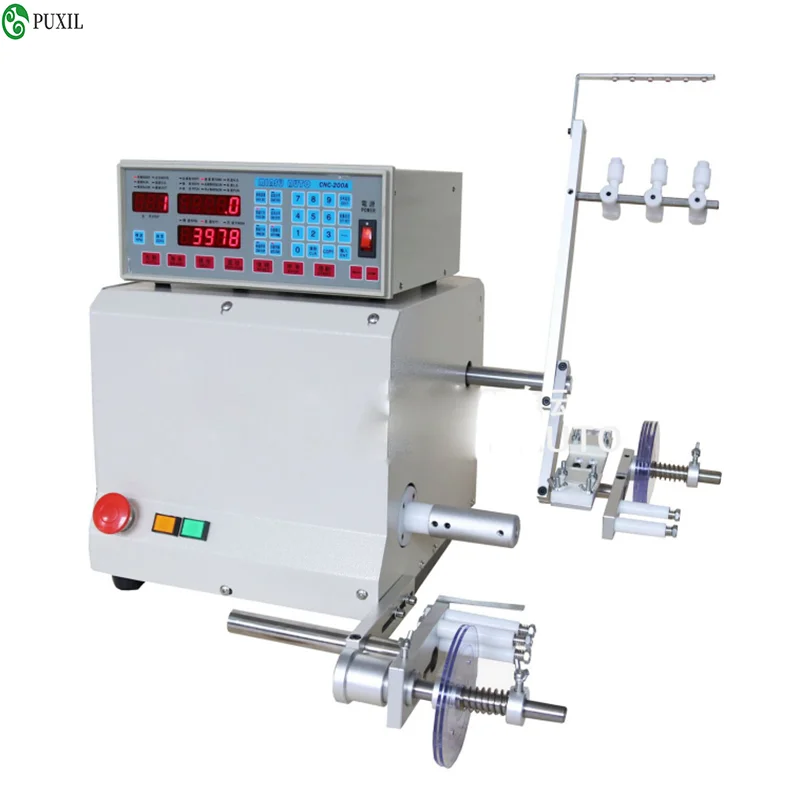

Высококачественный новый компьютер автоматический станок для намотки катушек с

Высококачественный новый компьютер автоматический станок для намотки катушек с

Спецификация продукта

Модель продукта: MH-BL100 Количество осей: 1 Диаметр провода: 0,02 ~ 1,2 мм Расстояние между линиями: 0 ~ 9,999 мм Ширина: 100 мм (макс.) Диаметр шарнирного соединения: 200 мм (макс.) Мотор шпинделя: 400 Вт бесщеточный двигатель постоянного тока Двигатель кабеля: 57 шаговый двигатель Максимальная скорость: 6000 об/мин Количество групп памяти: 0-999 групп Источник питания: ac220в + 10%, 50/60 Гц Размер машины (см): 38x48x60 Имеет следующие преимущества: Контроллер микрокомпьютера принят, и настройка данных проста. Вал подпорки управляется контуром постоянного тока с шаговым двигателем, а скорость подпорки быстрая и точность высокая. Можно научить положение точки обмотки и отображать текущее положение оси обмотки. С устройством переключения ног, производственная Операция Быстрая и удобная. Точки намотки, ширина, расстояние между линиями, скорость и т. д. могут быть установлены в секциях для достижения цели нескольких секций и нескольких скоростей. Шаги 0-999 шагов могут быть установлены, постоянное хранение значения настройки не потеряет параметры настройки (без батареи). Источник питания: 220 В 50 Гц/60 Гц Применимый диаметр провода 0,05-1,2 мм Мотор шпинделя: 400 Вт бесщеточный двигатель постоянного тока Двигатель кабеля: 57 шаговый двигатель Кабель Ширина: 1 мм-100 мм блок установки 0,01 мм настройки ключа Память: можно хранить 1000 шагов Основные функции ◆ Используйте микропроцессор с одним чипом, более мощную функцию, меньший размер, сильную способность анти-помех. ◆ Память использует флэш-память, большая емкость, может хранить 1000 шагов данных обмотки, каждый шаг может быть установлен 9 видов Данные обмотки, 5 функциональных вариантов, данные обмотки не будут потеряны после выключения питания. ◆ Режим работы и работы может быть изменен для различных моделей и случаев использования, а диапазон использования шире. ◆ Вал обмотки обеспечивает выбор скорости намотки на 100 шагов. Высокая скорость и низкая скорость каждого шага можно установить отдельно. ◆ Бобина обеспечивает 100 ступенчатый выбор уклона ускорения, чтобы сделать бобины более плавными. ◆ Высокое подсчета разрешение до 0,1 круг. ◆ Драйвер шагового двигателя катушки управляется постоянным током, обеспечивая высокую скорость, высокий крутящий момент и высокую точность позиционирования. ◆ Положение оси спуска может быть установлено путем обучения или клавиш. Окно отображения данных может отображать текущее положение оси спуска. ◆ Ось спуска обеспечивает двухступенчатый выбор скорости позиционирования. ◆ Установка блока смещения оси катушки широкая, подходит для всех видов винтов. ◆ Группа настроек изменить пароль для предотвращения произвольного изменения данных настройки. ◆ Сильная совместимость, может непосредственно заменить тот же тип контроллера. Пример настройки последовательности шагов (шаг последовательности включает ряд поворотов) 1,1 шаг метод установки (1), одношаговый Метод настройки последовательности: Нажмите конечный шаг в режиме ожидания-1 (этот номер может быть 0 ~ 999)-вход Старт-1 (этот номер может быть 0 ~ 999)-вход (2), многошаговый Метод настройки последовательности: Нажмите конечный шаг в режиме ожидания-20 (этот номер может быть 0 ~ 999)-вход Start sequence-11 (этот номер может быть 0 ~ 999)-вход 1,2. Чтобы позвонить на один шаг, используйте его снова (1) введите номер шага, который вы хотите позвонить. Чтобы вызвать несколько шагов, используйте его снова (2) введите номер конечного шага и введите номер шага, который вы хотите позвонить. Если вызов не увенчался успехом, повторите операцию еще раз. Примеры настроек данных обмотки 2,1. Метод настройки одношаговых данных обмотки: Установите в последовательности шагов в режиме ожидания-вход (светильник точки заводской обмотки мигает в это время), нажмите стрелку влево и вправо → перемещайте положение обмоточного стержня в положение начала обмотки линии (Вы также можете непосредственно ввести значение в качестве исходной точки)-вход (ширина лампы мигает в это время)-Используйте штангенциркуль для измерения ширины кабеля (ширина каркаса) минус диаметр провода введите числовое значение ширины-вход (Лампа диаметром провода мигает в это время)-введите диаметр провода-вход (лампа общего количества поворотов мигает в это время), введите количество поворотов, чтобы быть намотанным входом (Этот светильник медленного запуска медленного автомобиля мигает)-этот элемент может ввести 0-вход (Стоп-светильник мигает в это время), введите 2,0-вход (высокоскоростной светильник мигает в это время)-максимальный вход 99 5500 вращается, минимальный Вход 5 составляет 400 оборотов, рекомендуется вводить 20-вход (в это время мигает низкоскоростной светильник)-рекомендуется вводить 5 входов (Светильник в начальной точке мигает в это время) направление линии-светильник направления обмотки находится против часовой стрелки и светильник по часовой стрелке-светильник направления кабеля находится изнутри и снаружи, И светильник выключается снаружи до внутренней стороны-автоматический Домашний Светильник включается, когда возврат и обмотка завершены намоточный стержень автоматически находит точку запуска намотки. Когда светильник выключен и обмотка завершена, обмоточный стержень останавливается в нулевом положении. -- Вход -- Настройка последовательности шагов -- установка данных обмотки завершена. 2,2. Продукт может быть протестирован в соответствии с началом. Если есть ошибка, пожалуйста, обратитесь к содержанию запроса, чтобы изменить соответствующее значение: Err-1: заданное значение точки обмотки больше, чем предельное значение проволочного стержня, и оно обнаруживается, когда точка обмотки расположена. Err-2: при обмотке провода положение проводного стержня превышает предельное положение. Err-3: при обмотке провода положение провода стержень, когда провод движется назад, превышает детектор нулевой точки. Err-p: Пароль неверный. Введите правильный 4 цифр, чтобы изменить пароль до редактирования. 2,3. Нет никаких ошибок, и он не может быть запущен, но светильник завершения вывода включен. Есть два способа решить эту проблему; Нажмите и удерживайте кнопку reset в течение 5 секунд для сброса вывода до нуля. Нажмите клавишу настройки вывода-0-вход для установки вывода на 0
