Пожалуйста, оставьте свой адрес электронной почты после оформления заказа. Мы предоставим руководство на английском языке и детальную схему проводки.

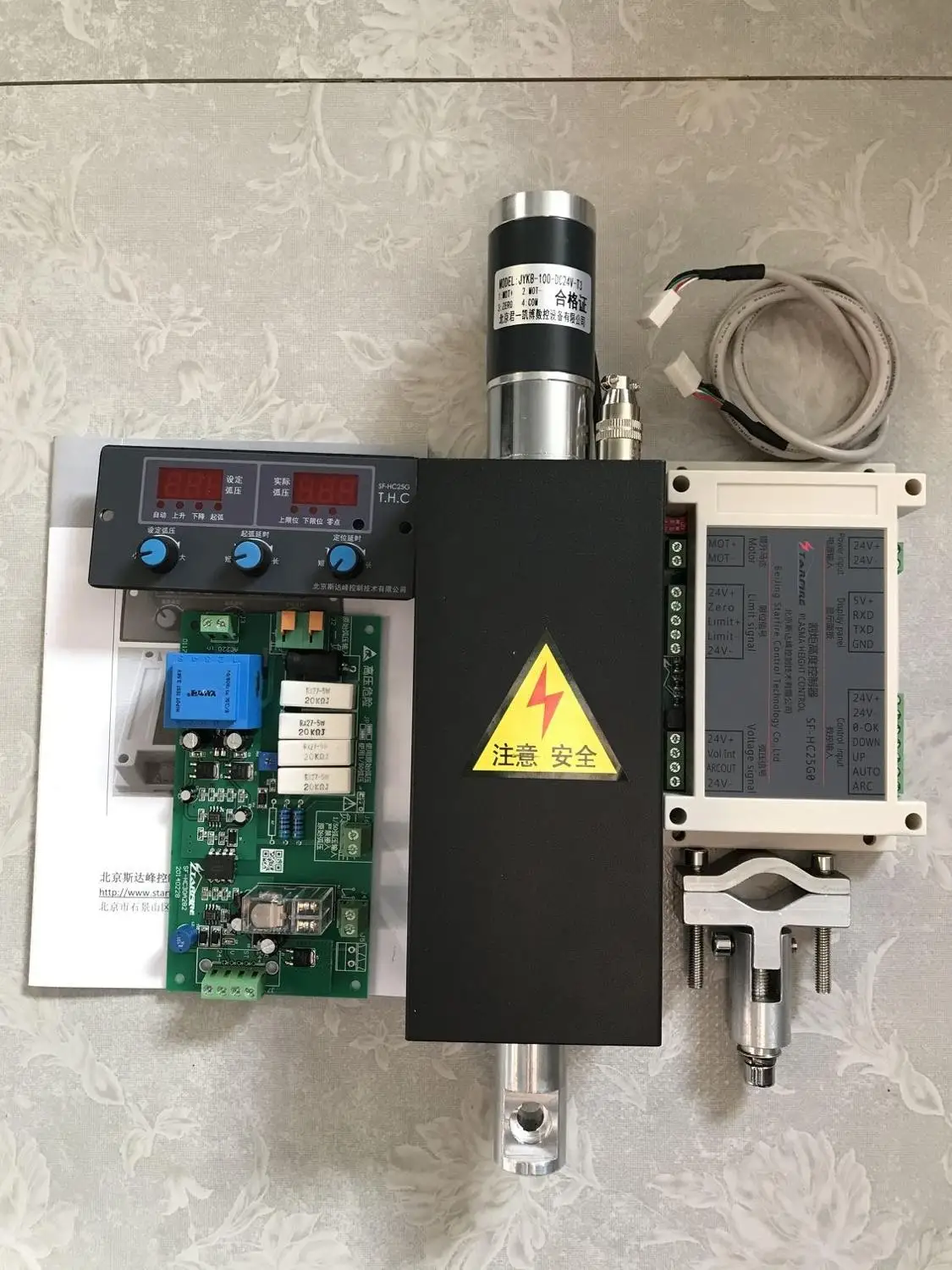

Посылка включает в себя:

-1 x модуль управления высотой плазмы SF-HC25G

-1 x плата делителя напряжения

-1 x Панель управления

-1 х кабель связи

-1 x подъемник JYKB-100-DC24V-T3100mm

-Держатель-1 шт.

Применение:

Портативный/настольный светильник с ЧПУ пламени/плазменной резки.

Технические характеристики для SF-HC25G:

-32-битный ARM и два 3-цифра дисплей трубки обеспечивают цифровое управление. Без компонентов линейного регулятора его стабильность значительно улучшается.

-Скорость и параметры могут быть изменены в соответствии с вашим источником питания и подъемным механизмом.
-В его цепи используется технология патч. Внутри нет регулируемых устройств. Технология полного цифрового управления обеспечивает высокую надежность.

-Простота в эксплуатации: две цифровые трубки отображают Напряжение дуги и фактическое напряжение дуги соответственно. Есть 3 ручки для настройки параметров и работы.

-Простой интерфейс: подходит для всех систем плазменной резки с ЧПУ. И его можно использовать отдельно.

-Бесконтактный переключатель используется в качестве начального позиционирования.

-ШИМ-выход и 255-регулируемый уровень скорости обеспечивает точный контроль скорости мотора. Он оснащен несколькими настройками тока и защитой от короткого замыкания.

-Функция предотвращения столкновений: когда режущее сопло касается стальной пластины, контроллер может быстро перемещать резец выше, чтобы защитить насадку.
-Отличная совместимость: все входы и выходы оптически изолированы. Отзывы о плазменном напряжении используют линейную опто-изоляцию и независимый изолированный источник питания и совместимы с различными плазменными источниками питания.

-С функцией arcing суждения и функцией успешного arcing отзывы.

Технические параметры для SF-HC25G:

-Источник питания: DC24V ± 10%, 3A

-Совместимый Двигатель: двигатель постоянного тока 24 В

-Режим привода: ШИМ

-Выходной ток: <входной ток источника питания

-Метод первоначального позиционирования: Бесконтактный переключатель (обычно открываются нормально закрытыми через настройки колпачка перемычки)
-Высокая точность управления: ± 1 в

-Размер контроллера: 145x90x42 мм

-Размер панели: 120x55x40 мм
-Рабочая температура окружающей среды: от-10 до 60 ℃

-Система обнаружения: Изолированная плата делителя напряжения дуги
-Вес: 0,6 кг

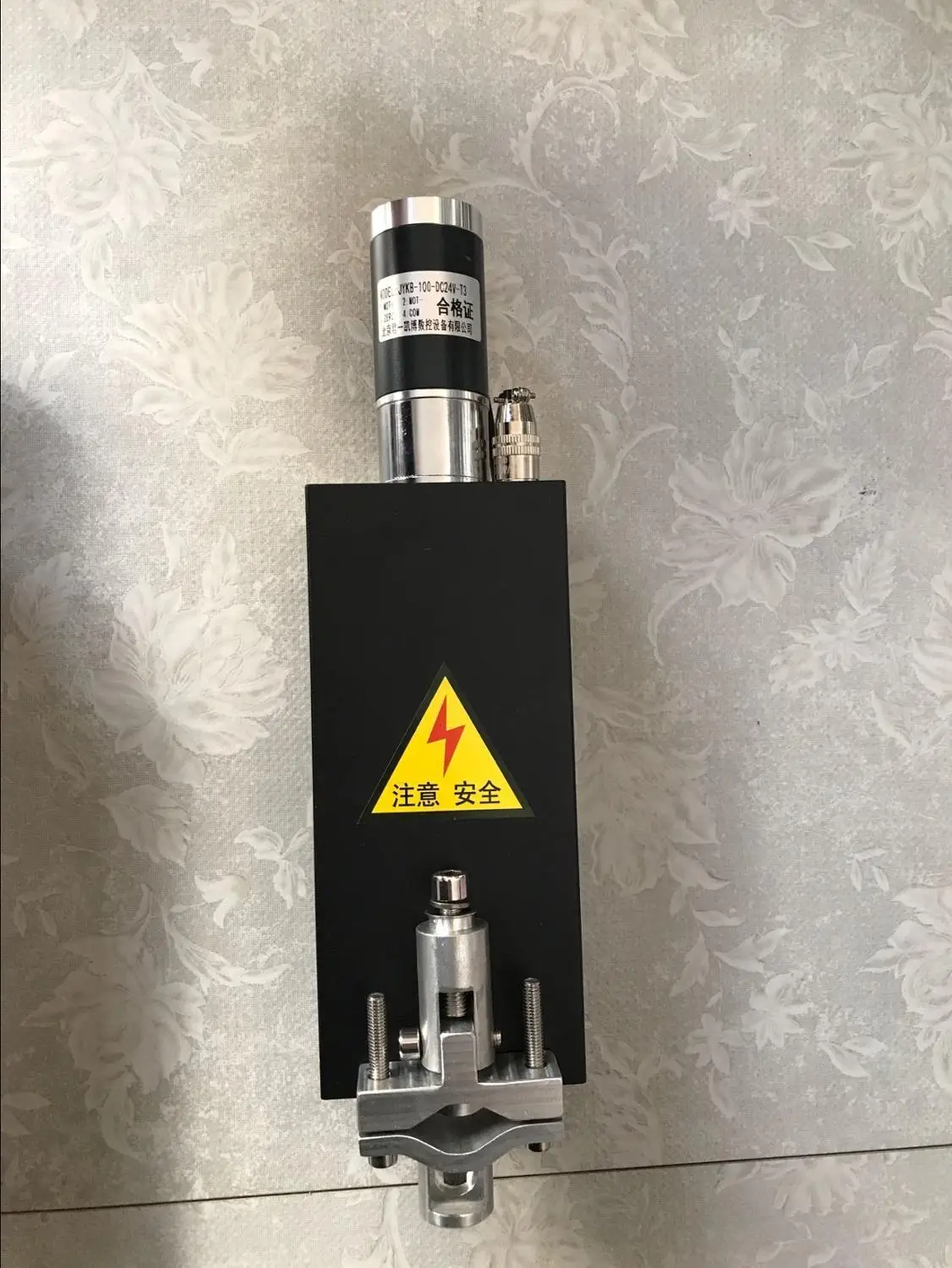

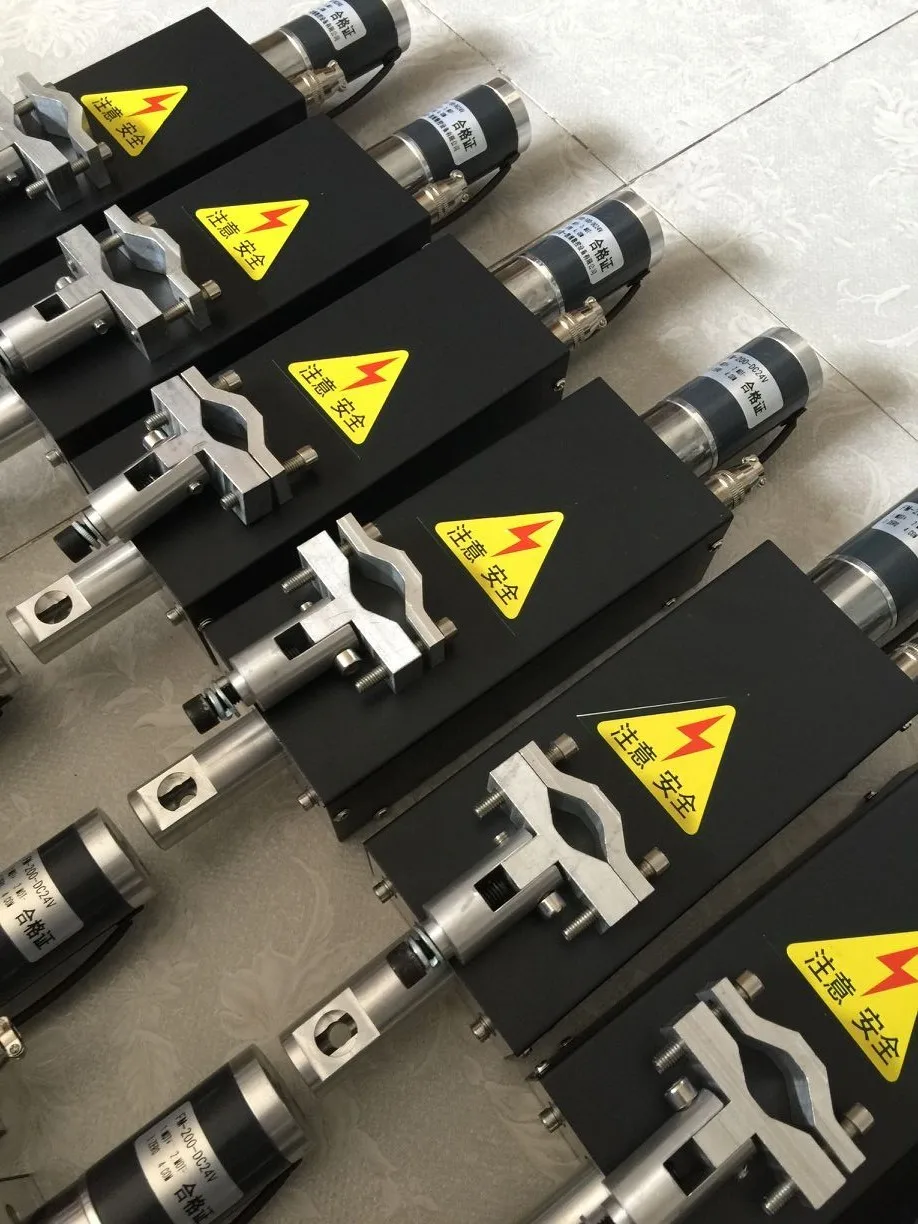

Описание для JYKB-100-DC24V-T3:
1. Этот станок для резки пламени/плазмы Z-axis подъемник для горелки управляется двигателем DC gear для поднятия факела вверх и вниз
2. Самая важная часть устройства, которая заключается в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена бесконтактными переключателями NPN
3. Удобно устанавливать, работать просто, улучшая эффективность работы

JYKB-100-DC24V-T3 определения разъема управления воздухом:

1 фут-D +; (мотор положительный)
2 фута-D -; (мотор отрицательный)
3 фута-ноль; (позиционирование обычно открытый выход)
4 фута-COM; (позиционирование обычно открытый выход)
Примечание: встроенный предел (обратный диод)

JYKB-100-DC24V-T3 параметров:

1. T-304 винт из нержавеющей стали
2. Включает в себя джиг (Фонарь 12 мм-38 мм)
3. Подъем внутри плазменной дуги позиционирования
4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формируя центр обработки
5. Четырехъядерный штекер
6. Цвет: черный корпус распылителя
7. Рабочий ход: 100 мм
8. Рабочее напряжение: DC24V
9. Вес подшипника: 3 кг
10. Размеры: Длина 320 * Ш 80 * в 60
11. Размер монтажного отверстия Длина: расстояние по центру между двумя отверстиями 40 мм
