Детали товара:

100% новый и высокое качество

Изготовлен из высококачественного материала, прочный и практичный в использовании

Выходной порт-это коллекторная открытая цепь, номинальный ток-5А; И он может непосредственно управлять магнитным клапаном постоянного тока и не нуждается в каких-либо внешних реле

Входные высокоскоростные Импульсные функции C235,C251 совместимы с FX1N
Y0 Y1 самый триггер 10K pulse, его функция совместима с FX1N

Напряжение источника питания: 10-28 В постоянного тока
Размер внешнего вида: 46*73*20 мм (прибл.)
InstaРазмер отверстия llation: 38*22,5 мм (прибл.)

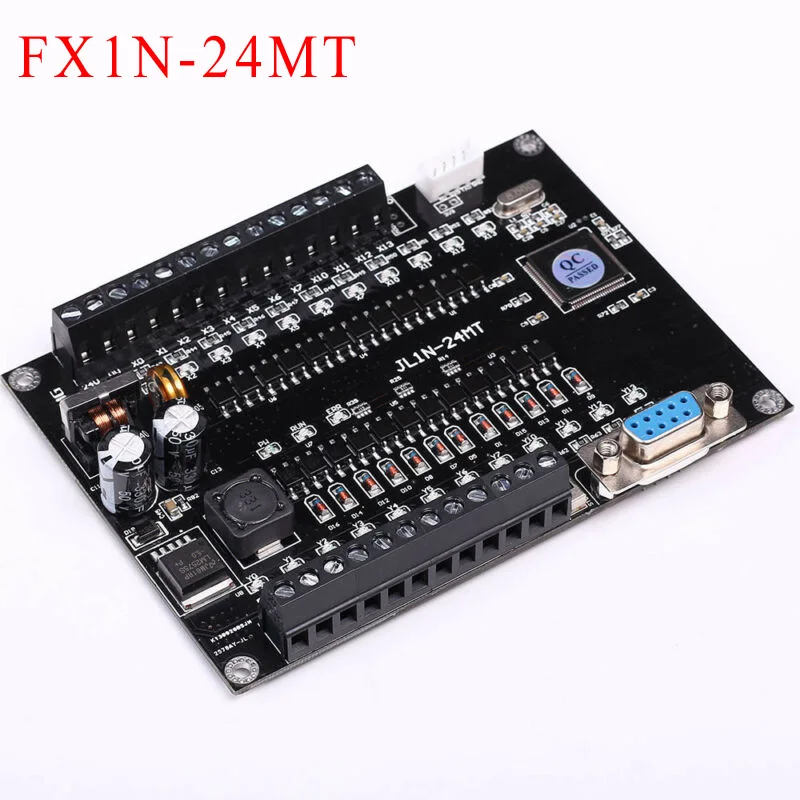

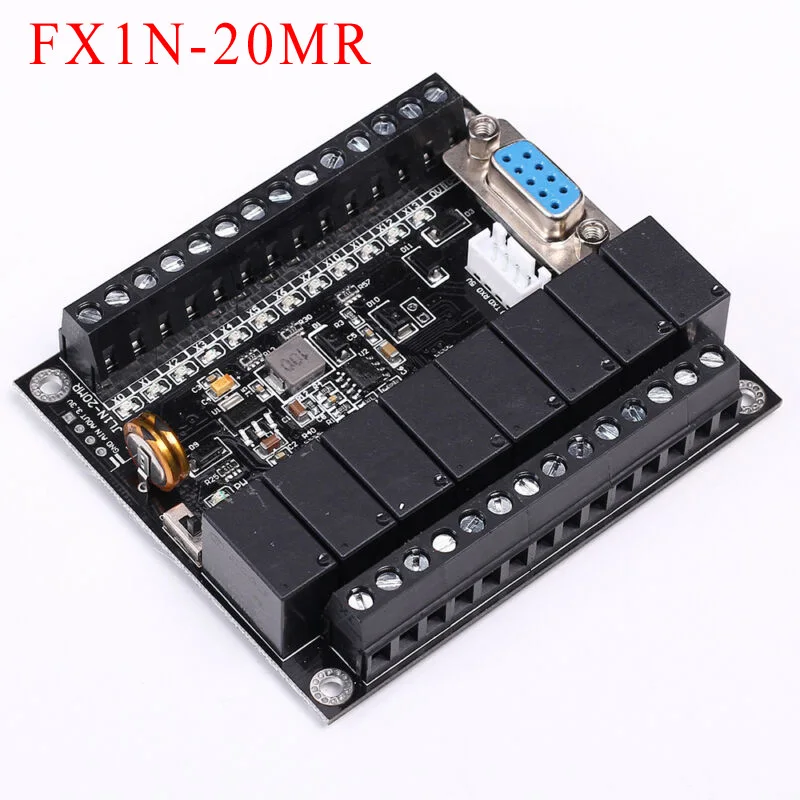

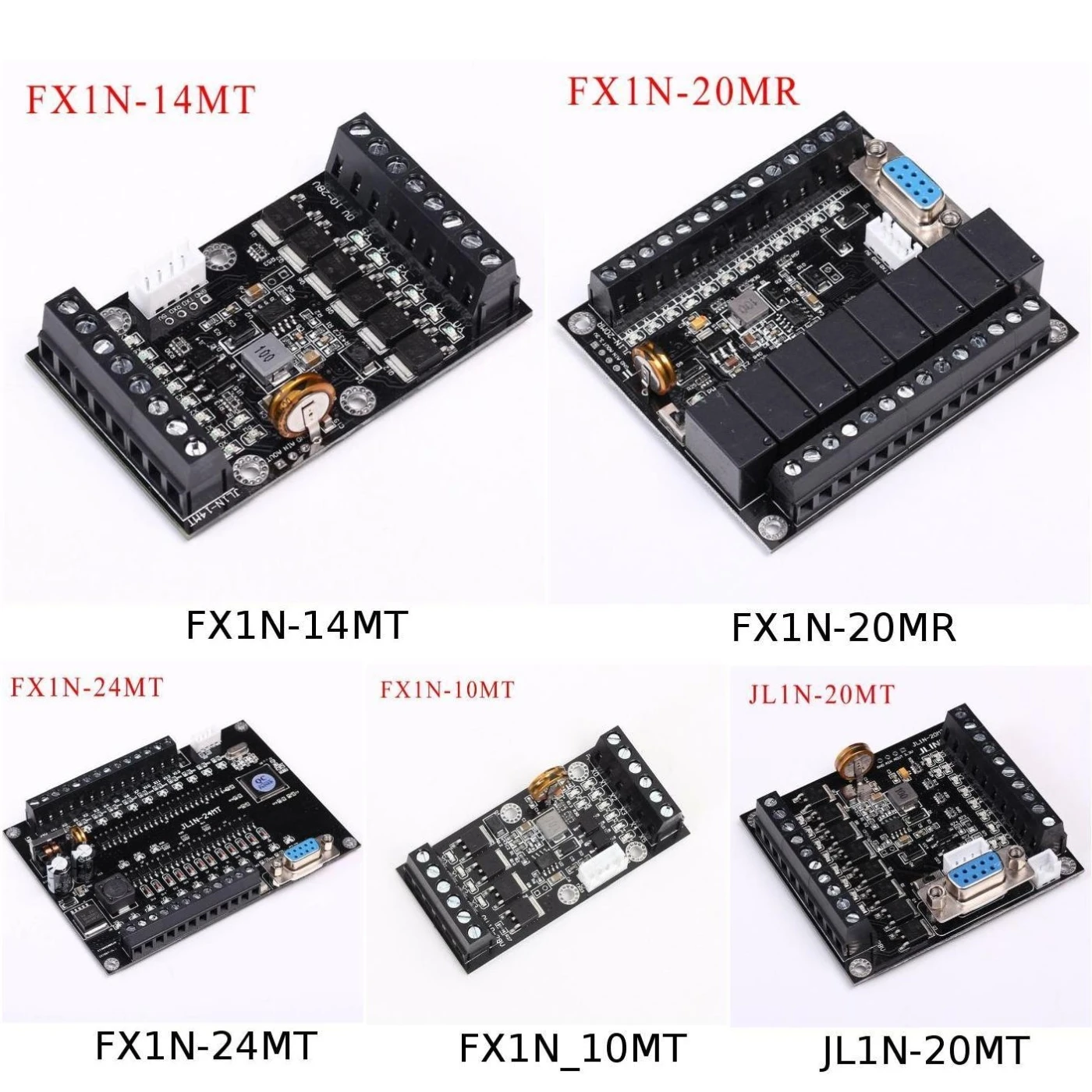

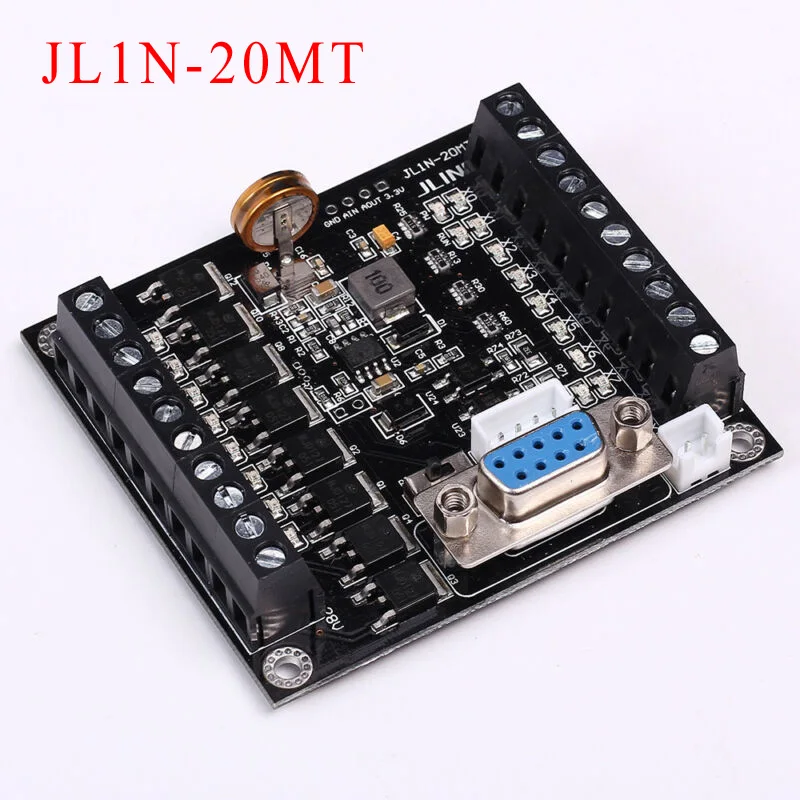

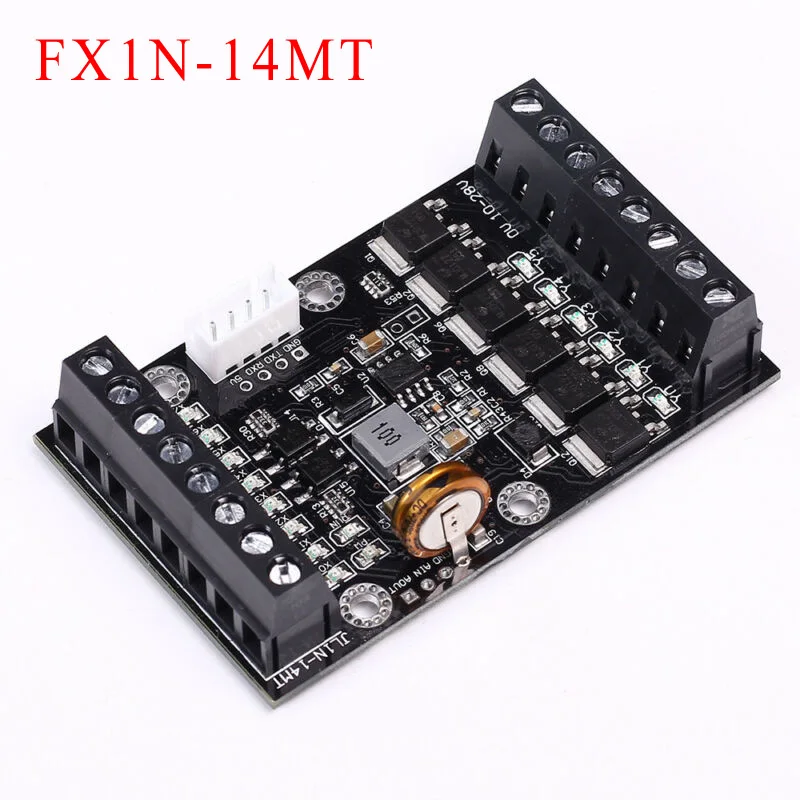

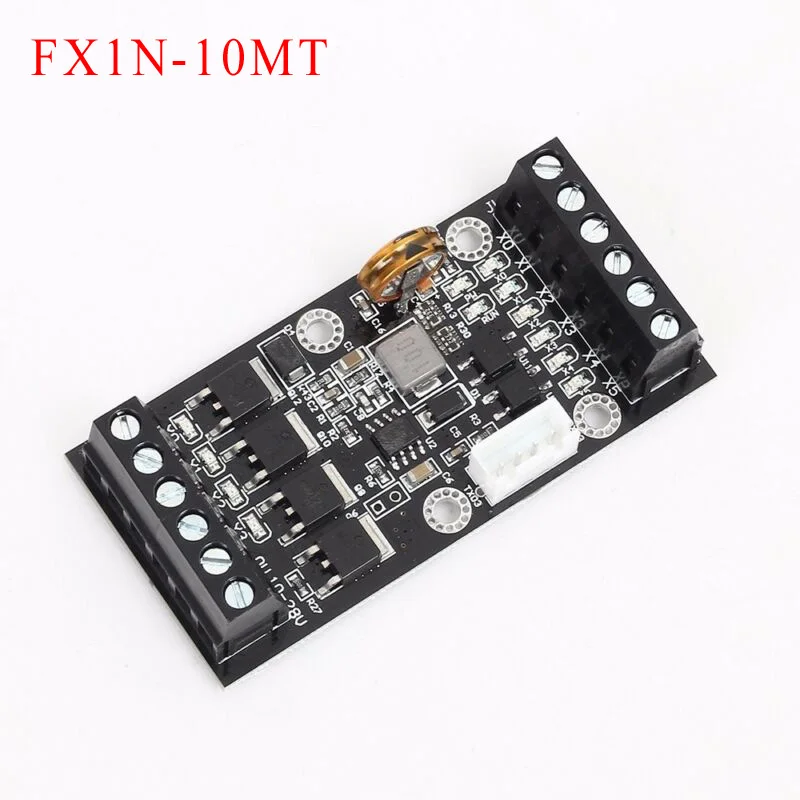

Дополнительный Стиль: FX1N-20MR, FX1N-14MT, JL1N-20MT, FX1N-24MT, FX1N_10MT

Общие функции:

1. Подключите к источнику питания, и реле 1 будет работать в течение N секунд, затем выключить питание; Реле 2 будет работать в течение N секунд, затем выключить питание
2. Подключите к источнику питания, и реле 1 будет работать в течение N секунд, затем выключить питание; Реле 2 будет работать в течение N секунд, затем выключить питание; И цикл в порядке
3. Подключение к источнику питания, а реле 1 и реле 2 не работают; Когда есть сигнал или кнопка для запуска, реле 1 будет работать в течение N секунд, а затем выключить питание; И реле 2 будет работать в течение N секунд, затем выключить; Выше операции будут повторяться до следующего триггера
4. Программирование для сигнала 1 и сигнала 2, оно может достичь случайного управления для реле 1 и реле 2
5. Когда сигнал 1 имеет сигнал, реле 1 будет работать, и реле 2 выключится; Когда сигнал 2 имеет сигнал, реле 1 выключится, и реле 2 будет работать
6. Он может подключаться к PNP/датчик NPN сигнала, и программирование на датчике сигналов может достичь случайного управления для реле
7. Когда сигнал 1 имеет триггер, управление реле 1; Когда сигнал 2 имеет триггер, управление реле 2
8. Подключение к питанию, управляющий двигатель будет вращаться положительно в течение N секунд, затем отрицательно вращаться в течение N секунд; Затем цикл в порядке
9. Когда сигнал 1 имеет сигнал, он может контролировать положительное вращение двигателя; Когда сигнал 2 имеет сигнал, он может управлять отрицательным вращением двигателя

Соответствующая таблица:

Основные инструкции последовательного управления: LD,LDI,OUT,AND,ANI,OR,ORI,LDP,LDF,ANDP,ANDF,ORP,ORF,ORB,ANB,MPS,MRD,MPP,MC,MCR,INV,PLS,PLF,SET,RST,OUT,RST,NOP,END,CALL,CJ,FENDSRET,STL,RET
Инструкции по обработке данных: ZRST,DECO,ENCO
Инструкции по высокоскоростному процессу: SPD,PLSY,PWM,PLSR,HSCS,HSCR
Инструкции по размещению: PLSV,DRVI,DRVA
Инструкции по удобству: ALT,INCD
Инструкции по сравнение контактора: LD +,LD>,LD<,LD<>,LD<=,LD> и =, и>, и <, и <>, и <=, и>, или =, или>, или <, или <>. Или <=, или> =
Все инструкции поддерживают 32-битные инструкции и инструкции по запуску

Теплые советы:

1. Когда компьютер использует программное обеспечение GX Developer program для программирования, ему необходимо подключить USB-TTL плату преобразования уровня с программным портом
2. Этот ПЛК встроен в 1 аналоговый вход значения AD, и он соответствует внутреннему регистратору данных D5030 (не D8030)
3. Этот ПЛК встроен в 1 аналоговый вход DA, и он соответствует внутреннему регистратору данных D5101
4. Требуется внешнее соединение модуля 232-TTL, когда этот PLC соединяется с сенсорным экраном или текстами

Посылка:

1 * Модуль
