body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Диагностическая карта USB Mini PCI-E PCI LPC PC анализатор тестер

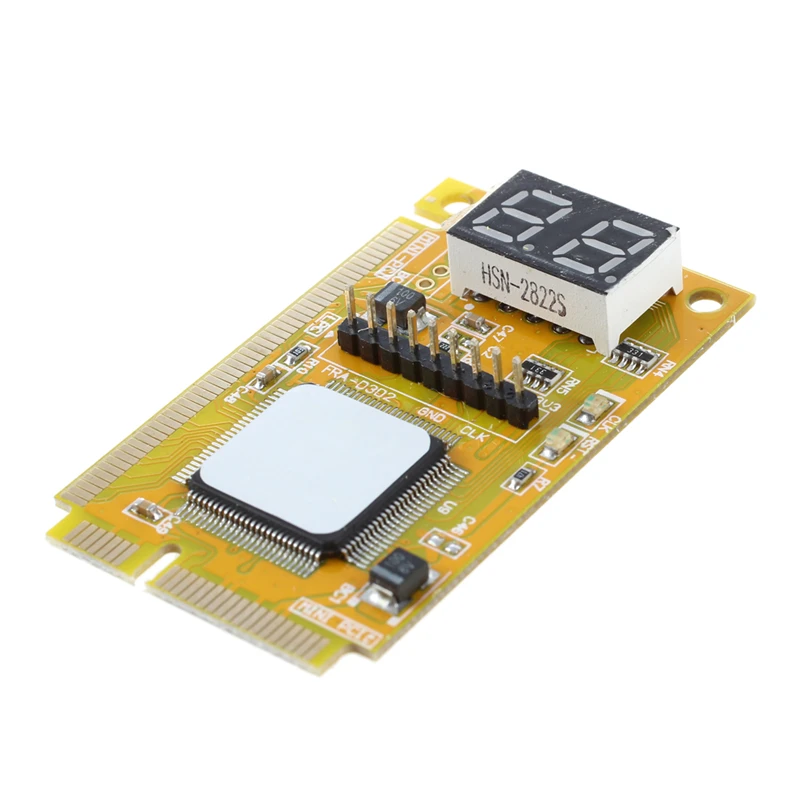

Интерфейс: mini PCI, mini PCI-E, LPC
Подходит для ноутбука
Поддержка Mini PCI, Mini PCI-E, интерфейс шины LPC
Материнская плата ноутбука wil выводит серию кодов неисправностей в процессе работы. disgnostic карта получит эти коды неисправностей.
Пользователи могут определить неисправность материнской платы через коды неисправностей.
Это Примечание универсальное.
Индикатор RST выключен, индикатор CLK не мигает, а код диагностической карты-«00».
Это показывает, что карта не получает сигнал часов и не может работать.
Возможно, материнская плата не поддерживает диагностическую карту mini PCI-E.
Для тестирования Используйте интерфейс LPC или интерфейс mini PCI.
Индикатор RST выключен, индикатор CLK мигает, а код диагностической карты-«00».
Это показывает, что RST и часовой сигнал являются нормальными.
Пожалуйста, проверьте Индикатор шины.

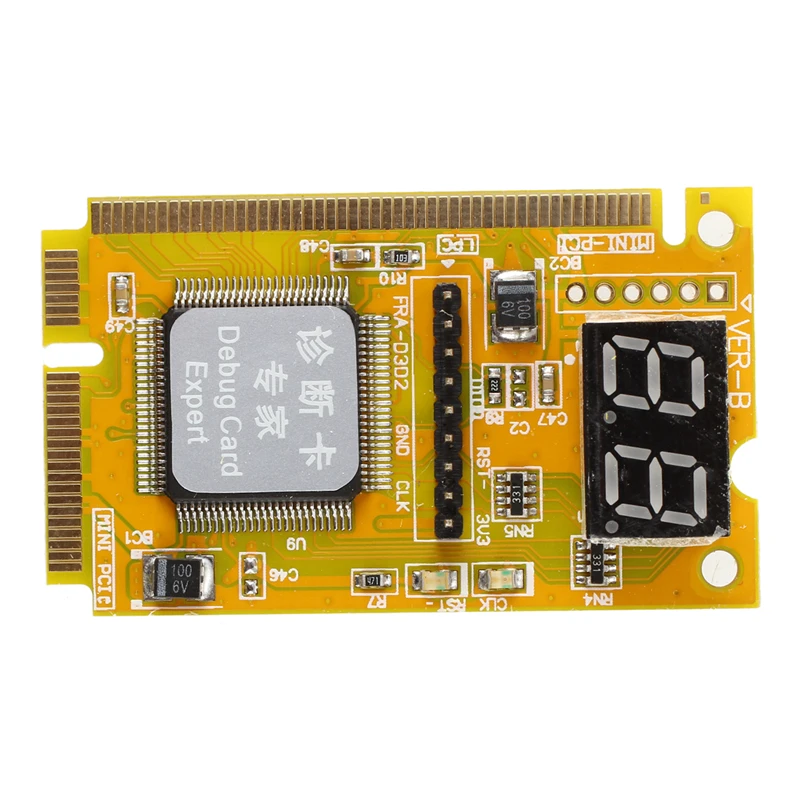

Если нижний правый угол правой цифровой трубки включен, это показывает, что диагностическая карта находится в состоянии mini PCI-E или LPC шины.
Если нижний левый угол слева включен, это показывает, что диагностическая карта находится в состоянии Шины mini PCI.
Как правило, материнская плата не имеет слота, соответствующего интерфейсу.
Таким образом, пользователи должны подключить интерфейс к материнской плате через линию полета.
Как правило, для удобства рекомендуется, чтобы пользователь подключал диагностическую карту к интерфейсу LPC BIOS через линию полета на материнской плате.
Пожалуйста, не вставляйте PCI-E в разъем PCI.
Материал: Cobre + hierro
Посылка включает в себя: 1 диагностическая карта

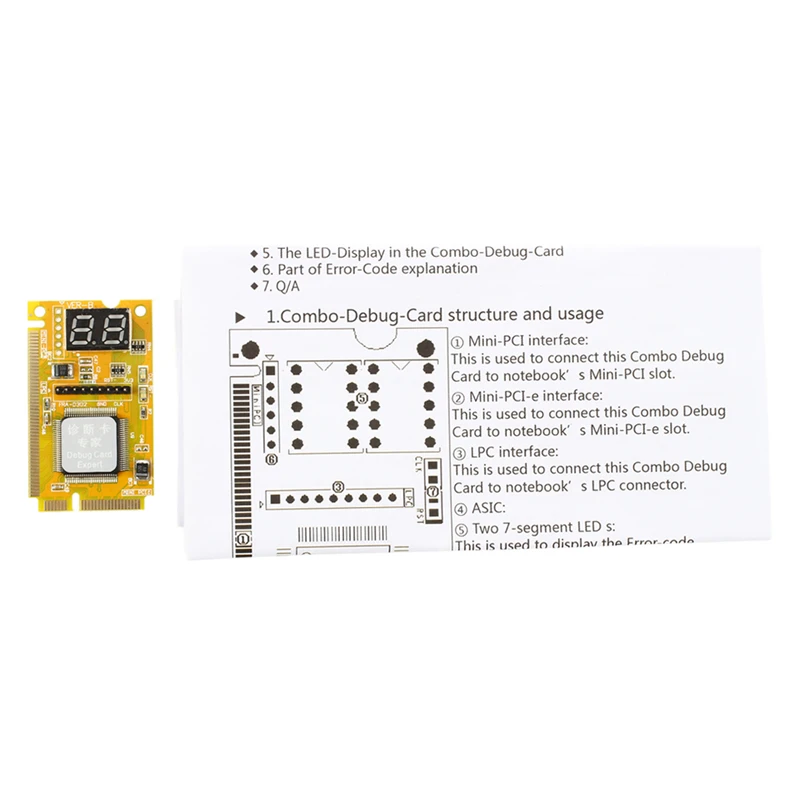

1 x Руководство пользователя
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
