KC868-D8 регулятор диммера используйте руководство и протокол

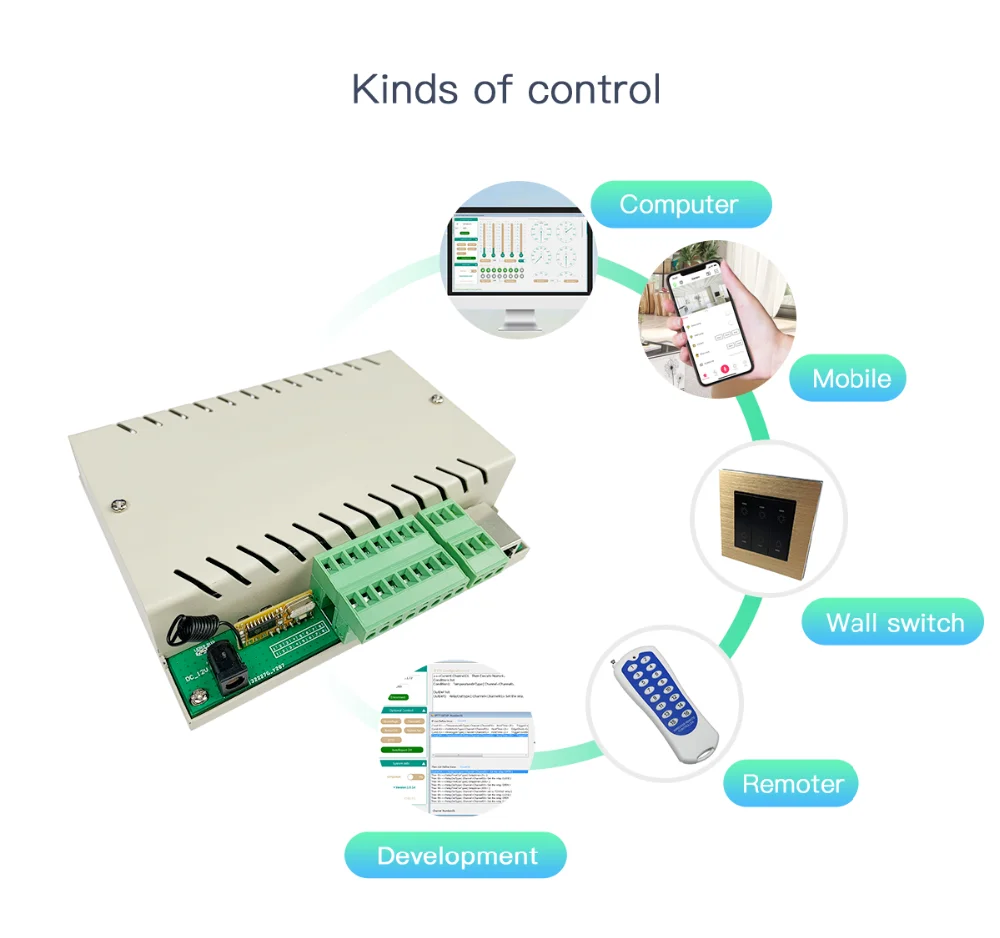

1. Ручное управление и беспроводное управление пультом (таким же способом работы):

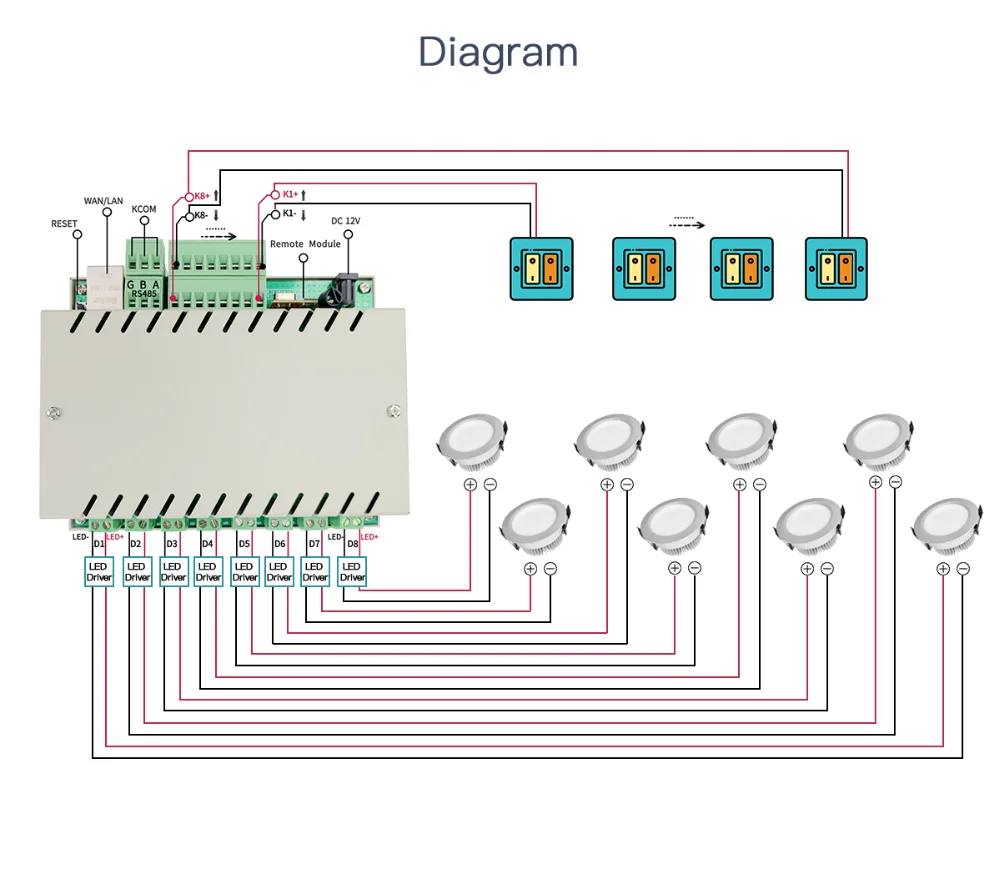

А. Ручной переключатель управления для диммера, 16 портов для входа, каждые 2 порта-яркость + и яркость-для каждого диммера канала.

Например:

Нажмите и удерживайте клавишу 1 первой лампы с затемнением, яркость будет увеличиваться и постепенно увеличиваться до самого яркого состояния. Запись статуса текущей яркости после удаления руки.

Нажмите и удерживайте клавишу 2 первой лампы с затемнением, яркость уменьшится и постепенно уменьшится до самого Темного (выключенного) состояния. Запись статуса текущей яркости после удаления руки.

Другая лампа канала такая же.

Флуоресцентный

Если вы нажимаете клавишу on (нормальная скорость включения/выключения) вручную и быстро, вы можете включить светильник и выключить светильник. (Яркость на светильник-это яркость, прежде чем выключить светильник)

Например:

Быстро нажмите кнопку «увеличение яркости» в первую очередь, Первый светильник включен (яркость светильник-это яркость перед выключением); быстро нажмите кнопку «уменьшение яркости» в первую очередь, Первый светильник выключен;

Быстро нажмите кнопку «увеличение яркости» во втором направлении, второй светильник включен (яркость светильник-это яркость перед выключением); быстро нажмите кнопку «уменьшение яркости» второго пути, второй светильник выключен;

Другая лампа канала такая же.

Флуоресцентный

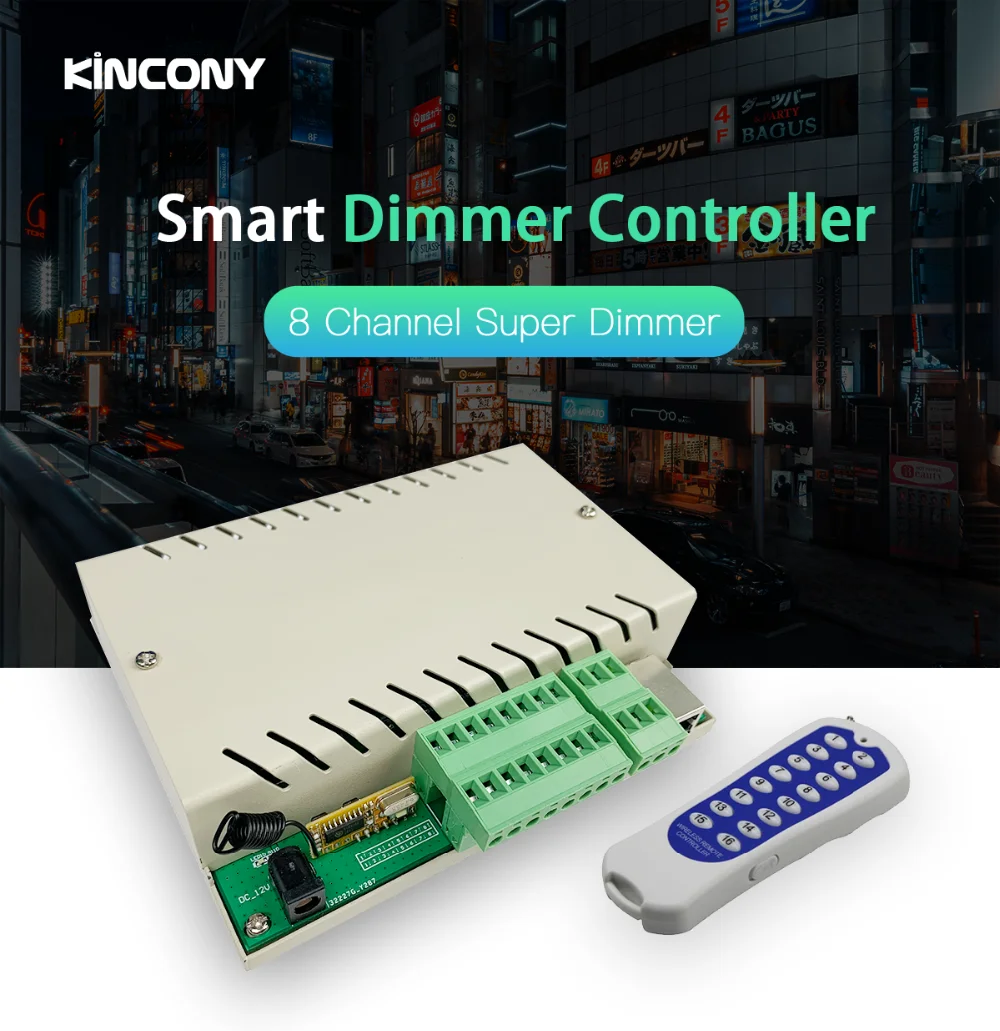

B. Дистанционное управление затемнением, 16 клавиш беспроводного дистанционного управления, в общей сложности 16 клавиш, каждые две клавиши для «увеличения яркости», функция «уменьшения яркости», нажмите и удерживайте клавишу, он будет продолжать медленно меняться.

Например:

Если клавиша 1 нажата и удерживается, выход Первого канала будет непрерывно светиться; Запись текущего состояния яркости; Если клавиша 2 нажата и удержена, выход Первого канала будет непрерывно затемнен; Запись текущего состояния яркости после того, как вы удалите руку.

Нажмите и удерживайте клавишу 3, чтобы выпустить Первый канал и сохранить освещение; Запишите текущее состояние яркости после удаления руки.

Нажмите и удерживайте клавишу 4, чтобы выпустить Первый канал и сохранить затемнение; Запишите текущее состояние яркости после удаления руки.

Другая лампа канала такая же.

Флуоресцентный

C. Если вы нажимаете кнопку дистанционного управления вручную и быстро (стандартная скорость переключения), вы можете включить светильник и выключите светильник (яркость на светильник-это яркость перед выключением светильник)

Например:

Нажмите клавишу 1, чтобы быстро включить первую уличную лампу (яркость лампы-это яркость, прежде чем выключить лампу); Нажмите клавишу 2, чтобы быстро выключить первую уличную лампу;

Нажмите клавишу 3, чтобы быстро включить лампу второго направления (яркость лампы-это яркость, прежде чем выключить лампу); Нажмите клавишу 4, чтобы быстро выключить лампу второго направления;

Другая лампа канала такая же.

2.Сброс сети

Нажмите кнопку reset около 3 секунд, и контроллер автоматически вернется в следующий Рабочий режим:

IP:192.168.1.200

Порт: 4196

Режим работы: TCP сервер

3.Протокол Ethernet

A. Статус яркости диммера чтения: 0-99% Самый темный-0%, самый яркий-99%

E. g. Отправить Диммер-READ-1 1 is channel-1

Получите Диммер-READ-53,OK, Если сбой, отзывы об ошибке

B. Выходной Диммер Яркость: 0-99%

E. g. Отправка диммера-отправка-1,53 1-канал-1,53-яркость

Получить Диммер-отправить-1,53, хорошо, если ошибка, отзывы об ошибке

C. Считывание всех диммеров одновременно: 0-99%

E. g. Отправка диммера-все для чтения

Получение диммера-чтение-50,51,52,53,54,55,56,57,OK 8 цифр-это значение состояния яркости 8 каналов при сбое, отзывы об ошибке

D. Выход всех каналов яркости затемнения в то же время: 0-99%

E. g. Отправить Диммер-отправить-все, 50,51,52,53,54,55,56,57,58 8 цифр 8 каналов значение яркости для управления

Получите Диммер-отправка-все, 50,51,52,53,54,55,56,57,58, хорошо, если сбой, отзывы об ошибке

4.Протокол RS485Protocol

А. Режим затемнения: 00-99%

E. g. Отправить Диммер-READ-01-1 01 is RS485 ID, 1 is channel-1

Получение диммера-чтение-01-1,53, ОК

Если сбой, Отзывы: диммер-чтение-01-1-ошибка

B. Выходной Диммер Яркость: 00-99%

Е. Г. Отправить Диммер-отправить-01-1,53

01-идентификатор RS485, 1-канал-1,53-яркость

Получение диммера-отправка-01-1,53, хорошо, если ошибка, отзывы об ошибке

C. Считывание всех диммеров одновременно: 00-99%

E. g. Отправить Диммер-READ-01-ALL 01 is RS485 ID

Получение диммера-чтение-01-все, 50,51,52,53,54,55,56,57,OK 8 номеров-это значение состояния яркости 8 каналов, Если сбой получит Диммер-чтение-01-все-ошибка

D. Выход всех каналов яркости в то же время: 00-99%

E. g. Отправить Диммер-отправить-01-все, 50,51,52,53,54,55,56,57,58 8 цифр 8 каналов значение яркости для управления

Получить Диммер-отправить-01-все, 50,51,52,53,54,55,56,57,58, ОК

Если ошибка, отзывы об ошибке

D. Чтение идентификатора ЦП

E. g. Отправить чтение-01-ID 01-RS485 ID

Получить ID: xxxxxxxxxxxxxxxxxxxxxx

Е. Идентификатор контроллера RS485

E. g. Отправить Диммер-отправить-ID-02 набор RS485 ID = 02

Получить Диммер-отправить-ID-02, ОК

Если ошибка, отзывы об ошибке

F. Считывание идентификатора контроллера RS485 через порт RS485

E. g. Отправить Диммер-Считывание-ID

Получить Диммер-чтение-ID-02, ОК

В случае выхода из строя отзывы об ошибке DIMMER-READ-ID-ERROR
