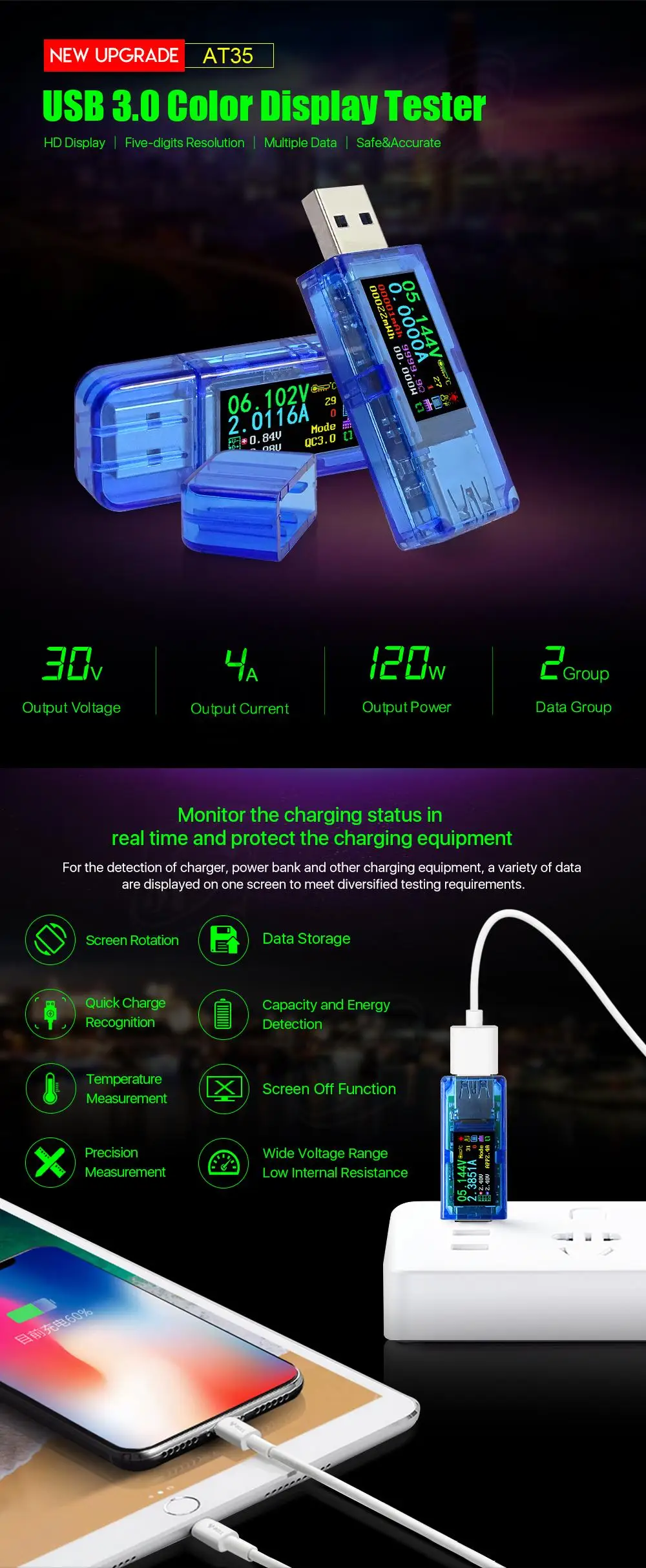

AT35 AT34 5 USB 3 0 цветной ЖК-Вольтметр Амперметр измеритель напряжения мультиметр

AT35 AT34 5 USB 3 0 цветной ЖК-Вольтметр Амперметр измеритель напряжения мультиметр

Спасибо за покупку этого полноцветного usb-тестера от Hangzhou Ruideng Technology Co., Ltd. Перед использованием этого продукта мы рекомендуем вам вкратце ознакомиться с этой инструкцией для обеспечения правильной работы и использования устройства. Мы также советуем вам сохранить эту инструкцию в безопасном месте для справки в будущем, как это может потребоваться иногда.

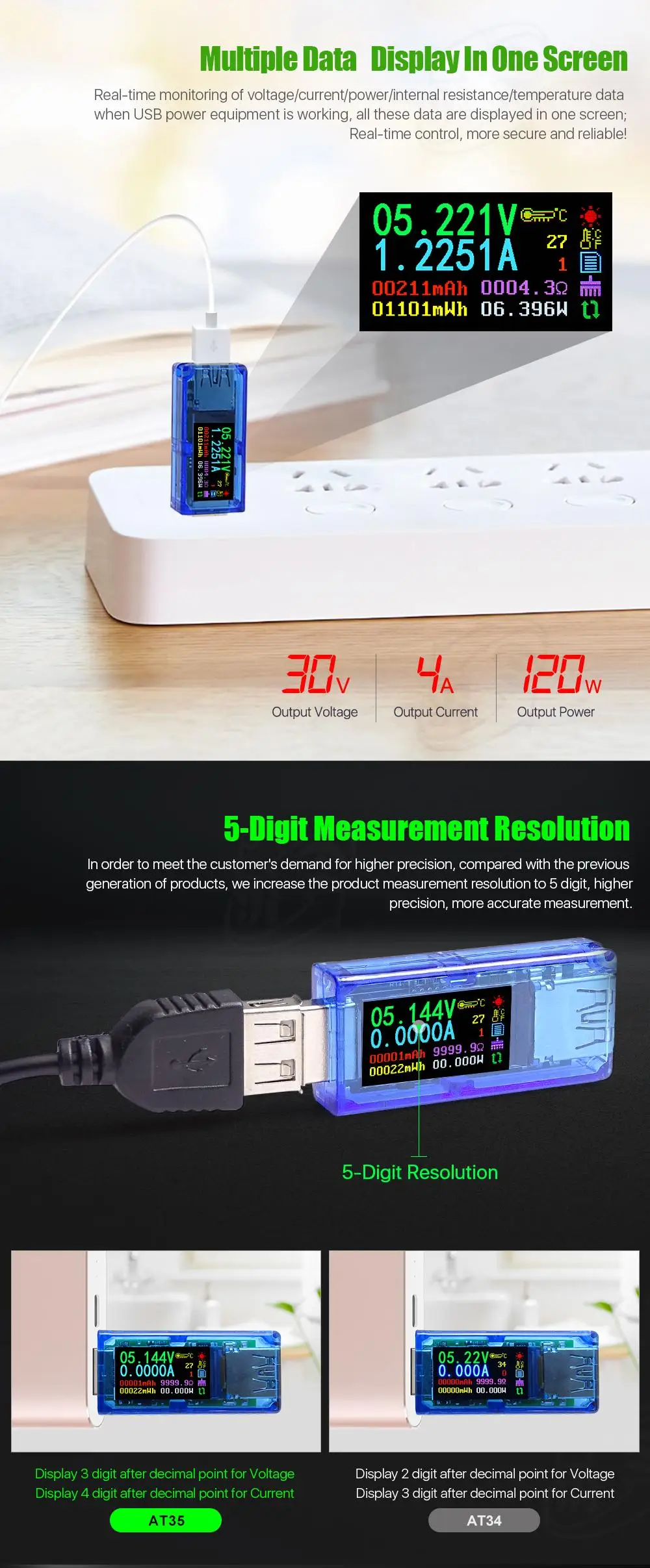

Технические параметры:

Модель продукта

AT34

AT35

Диапазон измерения напряжения

3,70-30,00 В

3,700-30,000 в

Разрешение измерения напряжения

0,01 В

0,001 в

Точность измерения напряжения

±(0.8% + 4 цифры)

±(0.1% + 2 цифры)

Диапазон измерения тока

0-4.000a

0-4.0000a

Разрешение измерения тока

0.001A

0.0001A

Разрешение измерения тока

±(1% + 4 цифры)

±(0.2% + 4 цифры)

Вес изделия (посылка входит в комплект)

28 г

27 г

Частота обновления данных

2 Гц

0,5 Гц

Экран дисплея

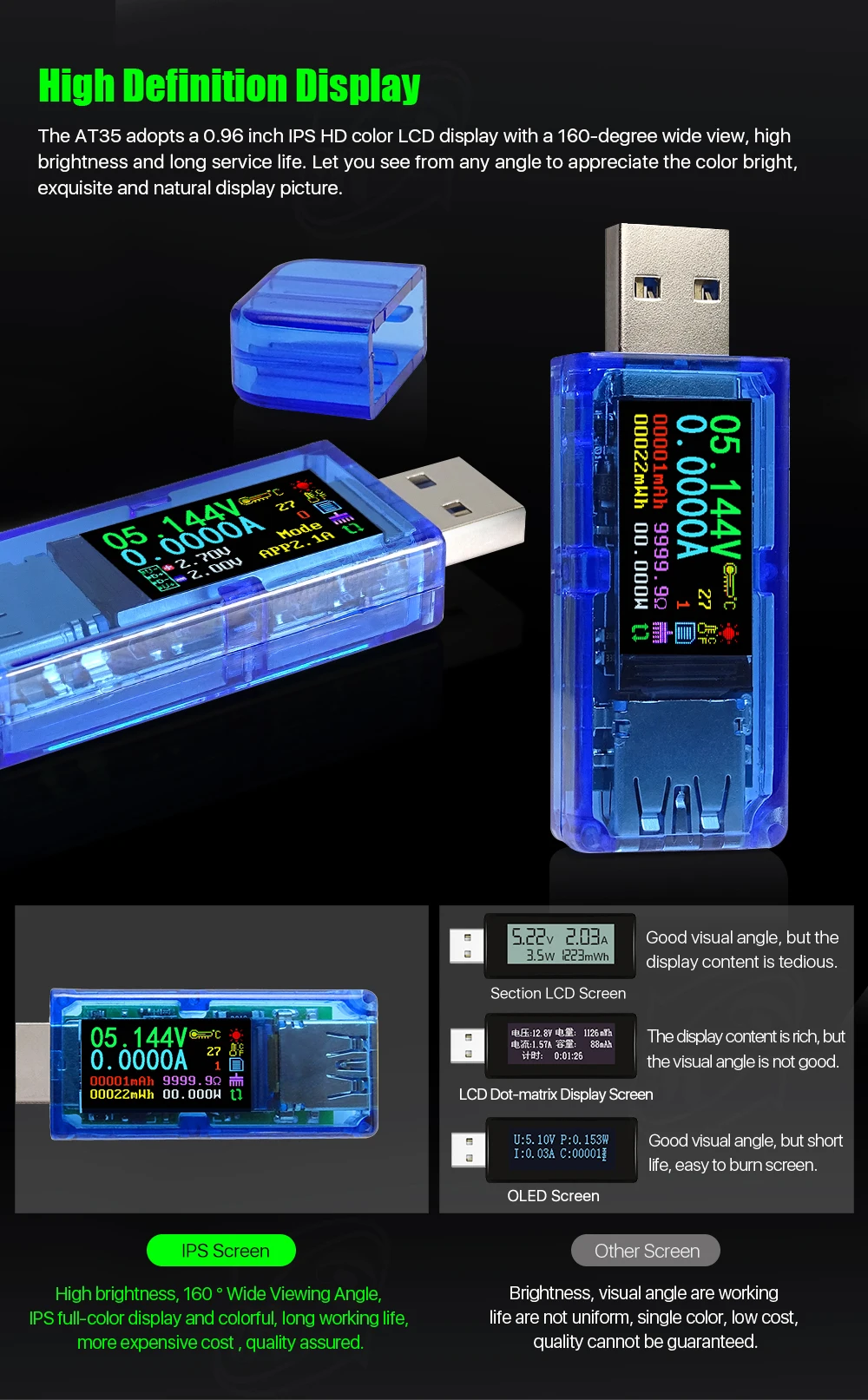

0,96 дюймовый цветной ips-дисплей

Диапазон скопления емкости

0-99999 мАч

Диапазон аккумулирования энергии

0-99999mWh 999,99 Вт

Диапазон измерения мощности

0-120 Вт

Диапазон сопротивления нагрузки

1Ω-9999.9Ω

Диапазон температур

0 ° ~ 80 °/32 ° ~ 176 °

Погрешность измерения температуры

± 3 °/± 6 °

Диапазон рабочих температур

0 ~ 45 °/32 ° ~ 113 °

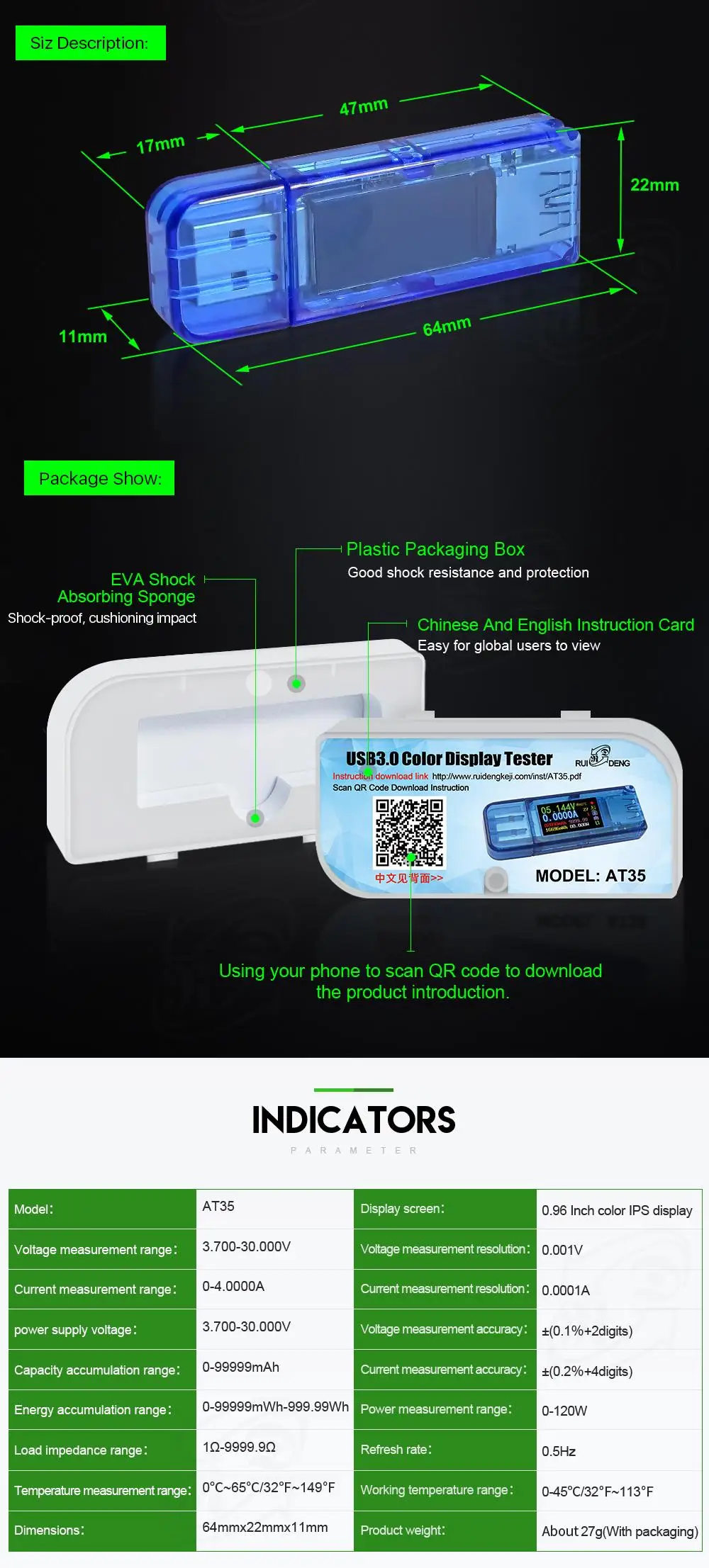

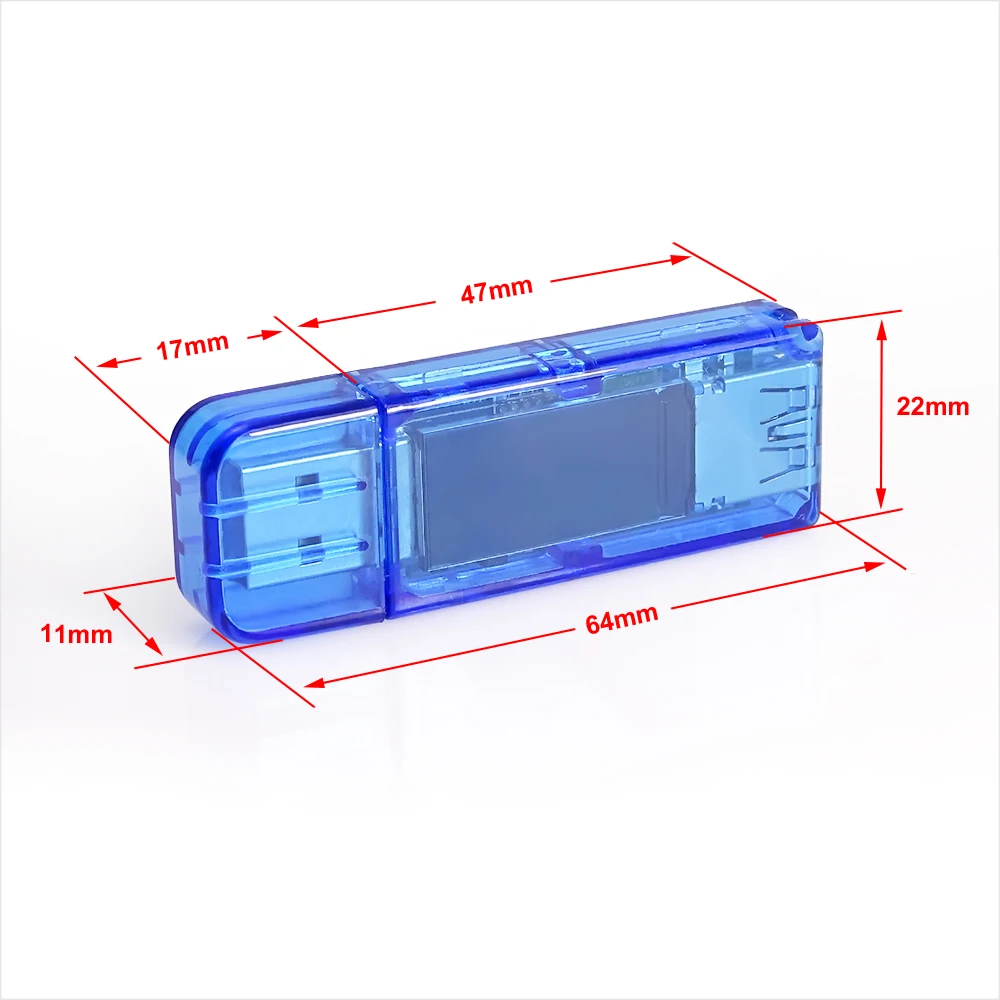

Размеры

64 мм x 22 мм x 12 мм

Режим распознавания быстрой зарядки

QC2.0.QC3.0.APPLE 2.4A/2.1A/ 1A/0.5A.Android DCP.SAMSUNG

Примечание:

1,Руководство пользователя: Http://www.ruidengkeji.com/inst/AT35.pdf (китайский сервер)

Https:/drive.google.com/open?id = 2.jpg (Google Cloud Disk)

2. Описание видео: //youtu.be/gSXDez7hW0k

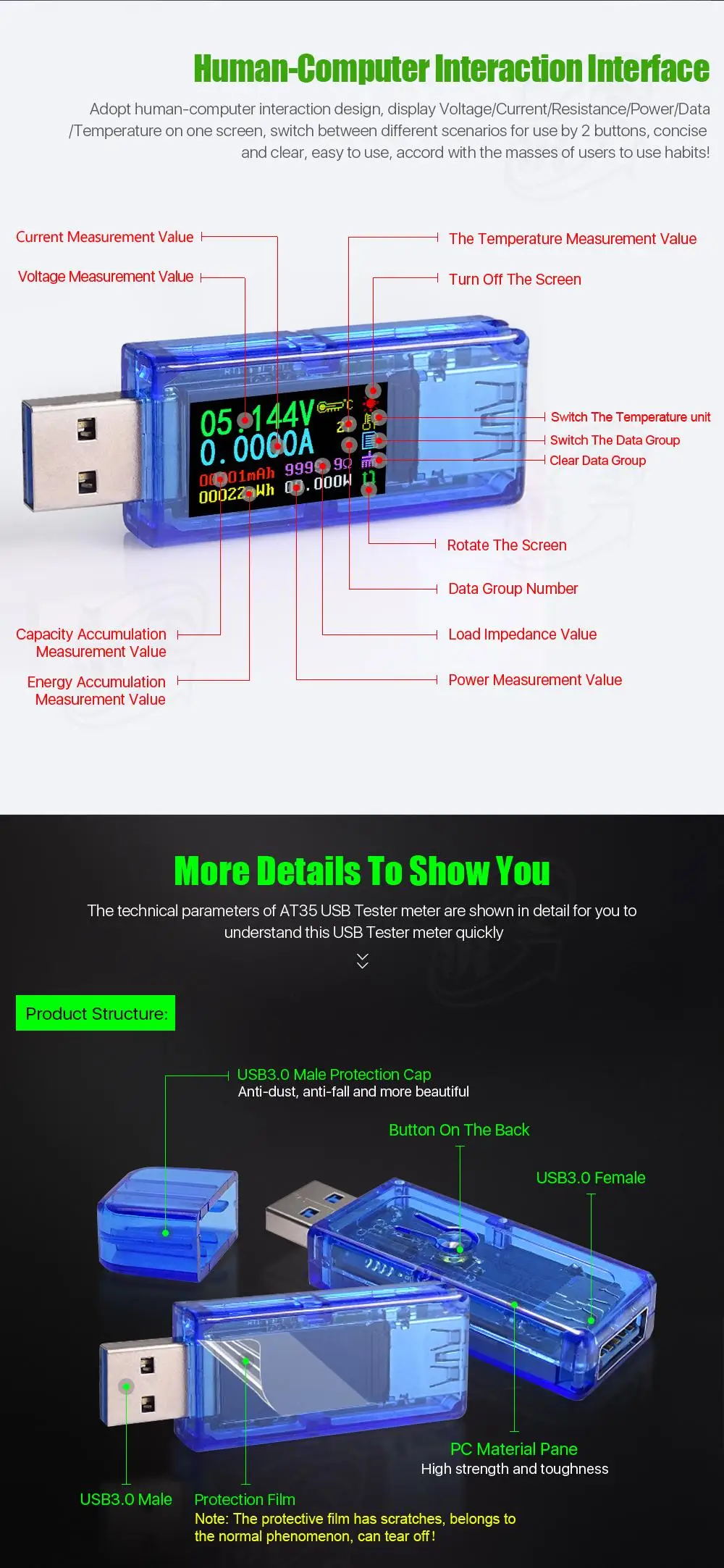

Функциональный интерфейс:

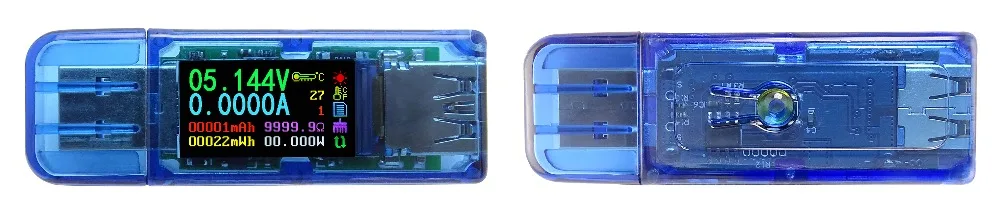

Измерительный основной интерфейс распознавания быстрой зарядки

Кнопка инструкции:

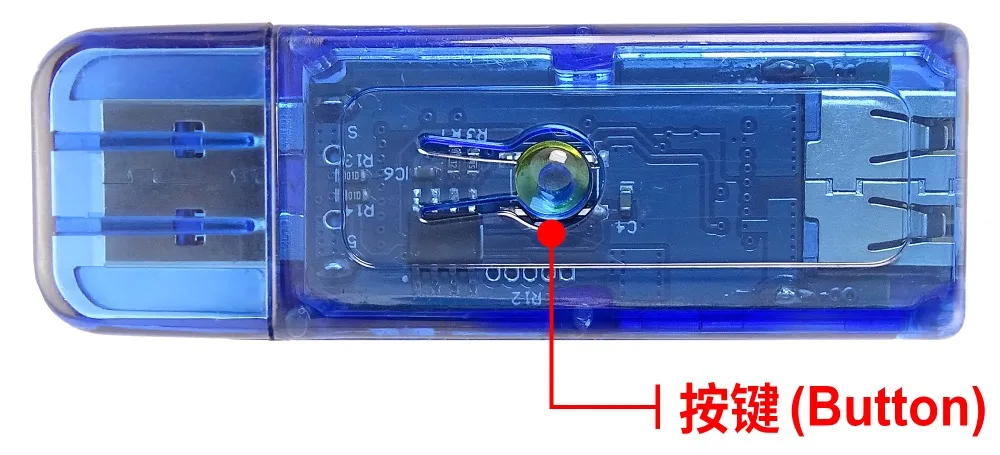

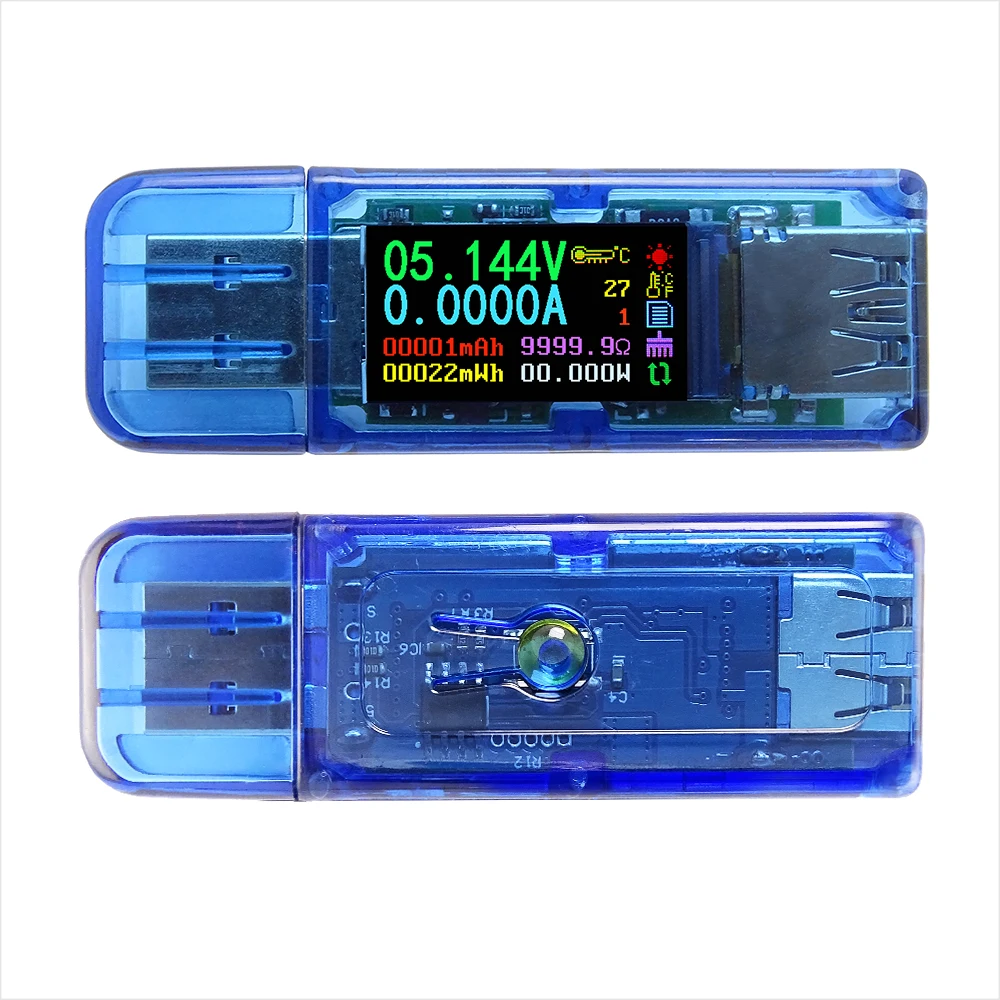

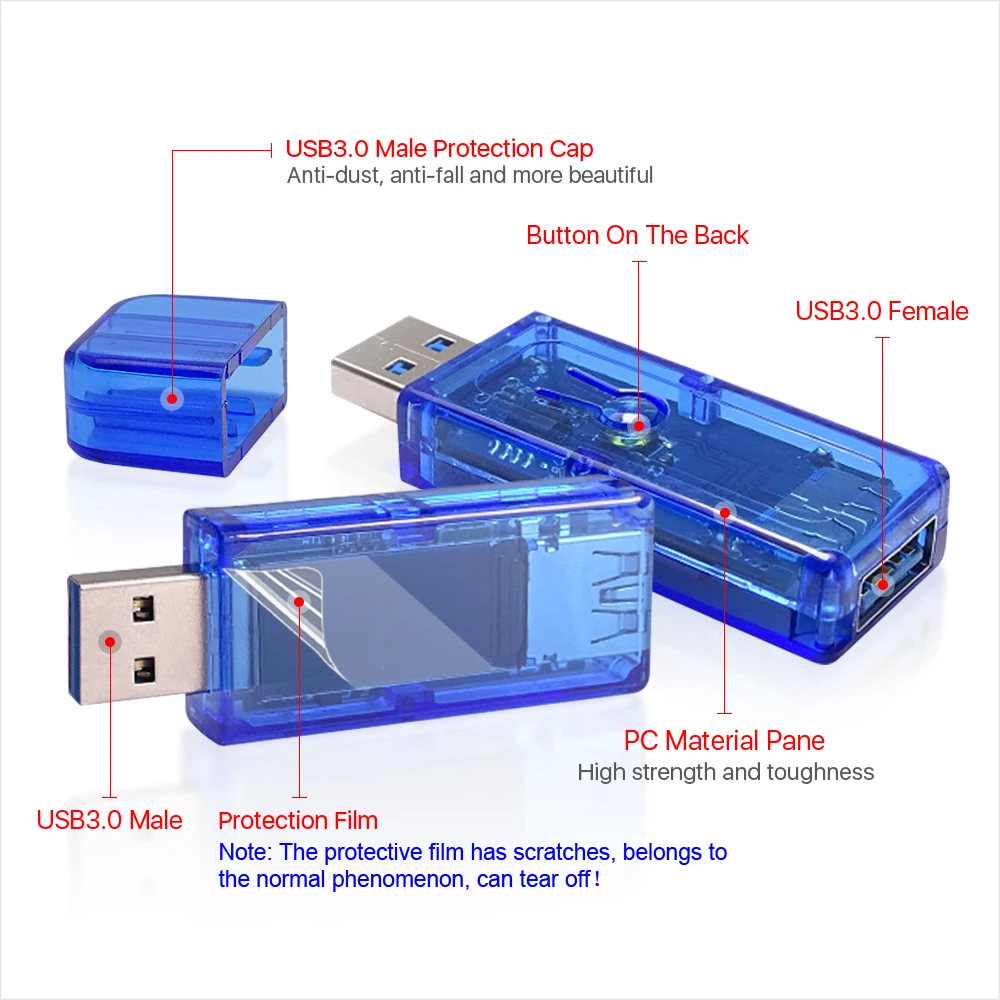

Кнопка расположена на задней части тестера. Есть 2 способа работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом и интерфейсом быстрого распознавания заряда. Длительное нажатие для реализации переключателя настройки системы.

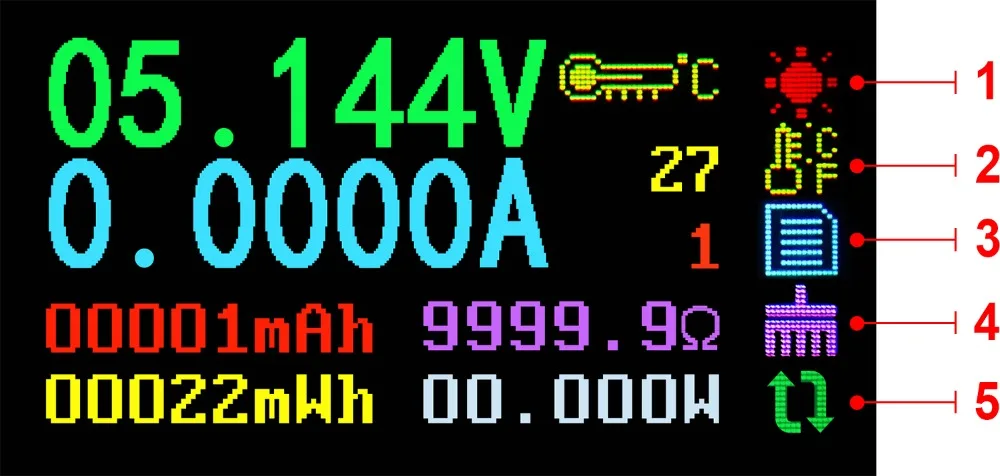

Введение функции значка

1.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для включения/выключения экрана.

2.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения температуры (°/°).

3.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных.

4.Нажмите и удерживайте кнопку, чтобы выбрать этот значок для очистки данных в текущей группе данных.

5.Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы повернуть экран.

Инструкция по эксплуатации:

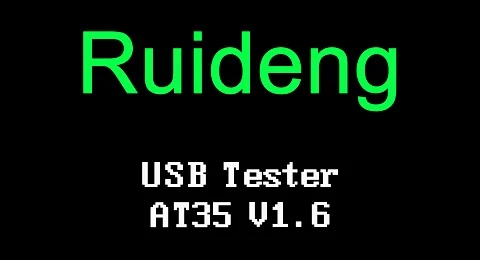

Удерживайте кнопку и включите устройство без нагрузки, можно очистить текущее основание. Если вы делаете это с нагрузкой, ток всегда будет 0. После включения нормального питания сначала будет отображаться приветственный интерфейс, а затем будет отображаться основной интерфейс измерения.

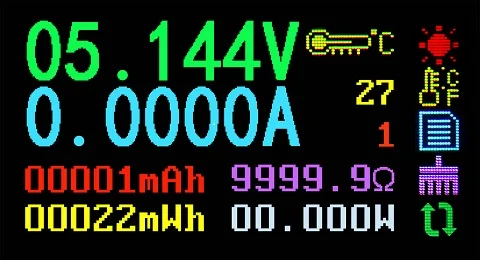

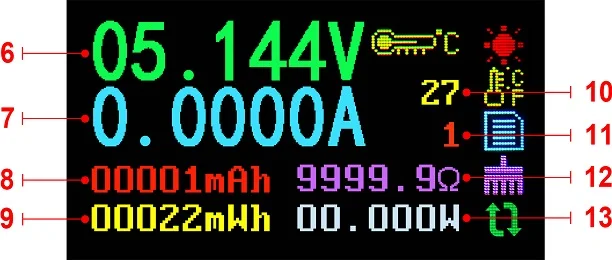

Интерфейс 1: основной интерфейс измерения:

6: значение измерения напряжения

7: значение измерения тока

8: накопленная Емкость

9: накопленная энергия

10: значение измерения температуры

11: количество используемой группы данных

12: эквивалентное сопротивление нагрузки

13: значение измерения мощности

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

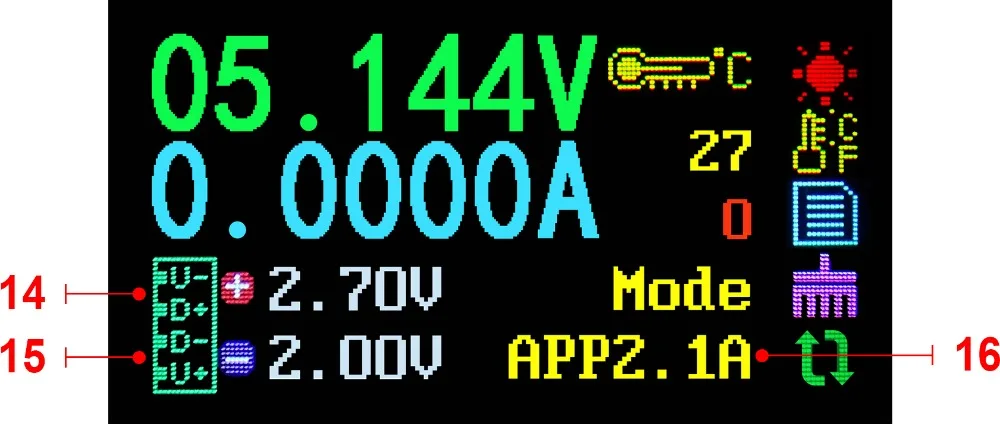

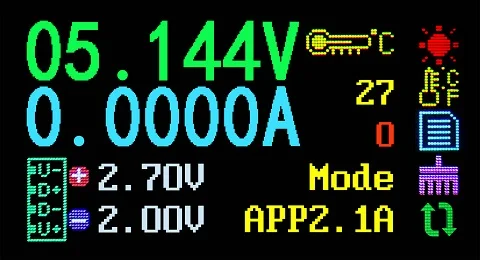

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14:D +: данные положительного напряжения сигнала

15:D-: отрицательное напряжение сигнала данных

16: Отображение режима быстрой зарядки

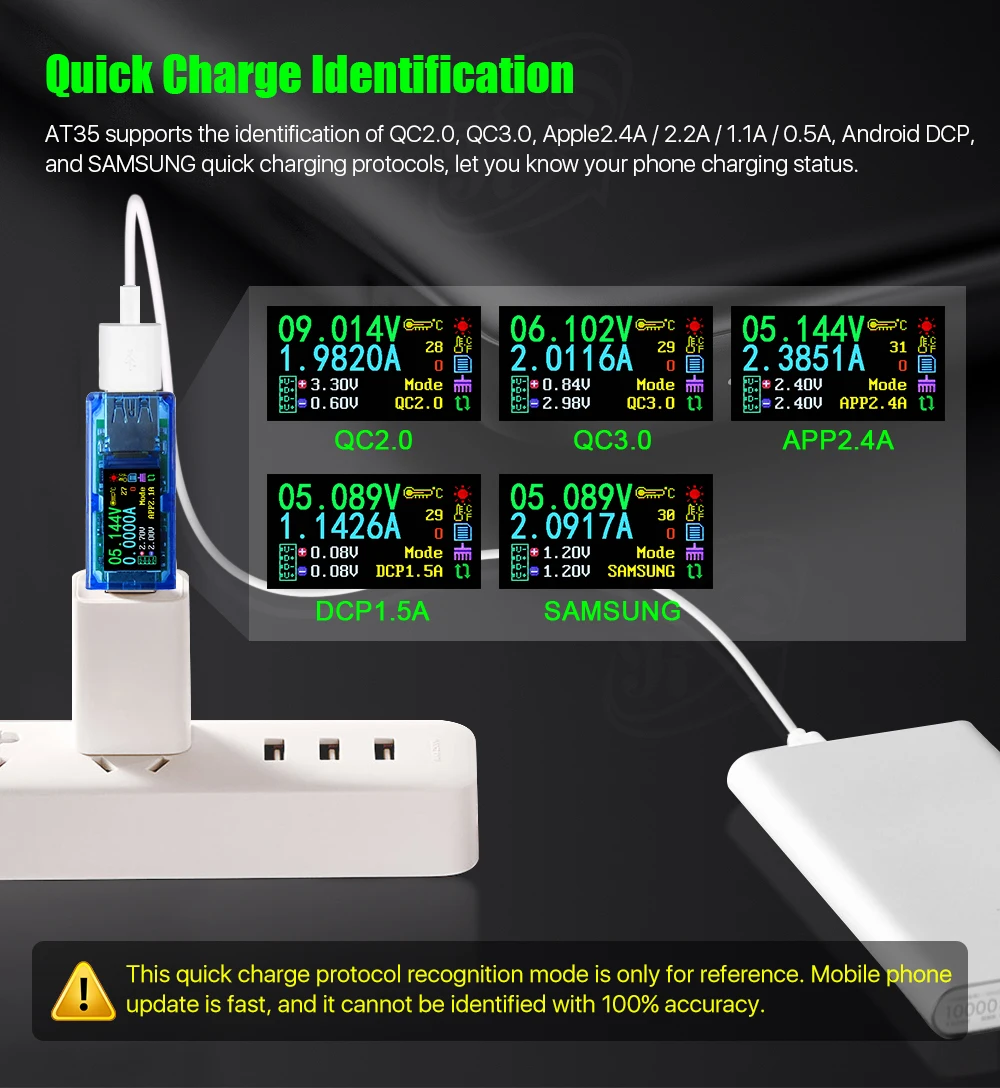

Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0.QC3.0.APPLE2.4A/2.1A/1A/0.5A.Android DCP.SAMSUNG. (Примечание: D +/D-напряжение и функция распознавания протоколов быстрой зарядки только для справки, потому что мобильный телефон быстро обновляется, он не может быть абсолютно точным)

При любом интерфейсе 2 интерфейсов нажмите и удерживайте кнопку для реализации набора данных. Удерживайте кнопку более 0.5s, соответствующий значок будет выбран и отображен (фон значка становится синим), затем шаг через опции выключения экрана, единицы отображения температуры, переключатель группы данных, группа данных четкое ноль и Вращение экрана. Остановите функцию, которую вы хотите установить, а затем ослабьте кнопку.

 Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку, экран будет выключен, а затем нажмите кнопку или включите снова, дисплей снова будет светильник.

Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку, блок температуры будет переключен. Единица измерения температуры по умолчанию: градусы Цельсия.

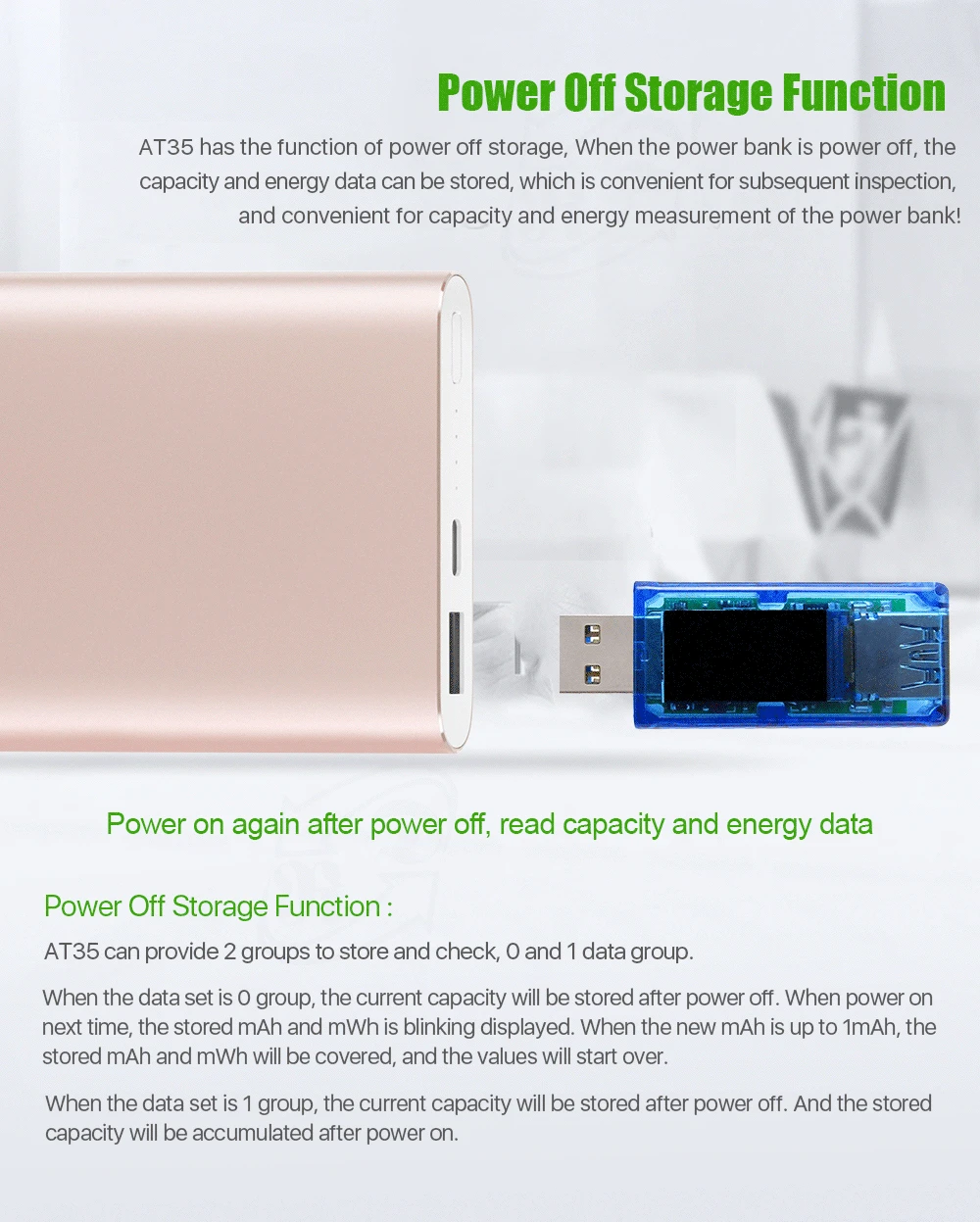

Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку и группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, группу данных 0 и группу данных 1. Когда набор данных является группой 0, емкость тока и энергия будут храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч накапливается до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, когда соответствуетЗначок выбран и отображается, ослабьте кнопку, данные текущей группы данных будут очищены.

Нажмите и удерживайте кнопку, когда соответствуетЗначок выбирается и отображается, ослабляет кнопку, экран будет поворачиваться на 180 градусов и автоматически храниться, что удобно для последующего использования.
