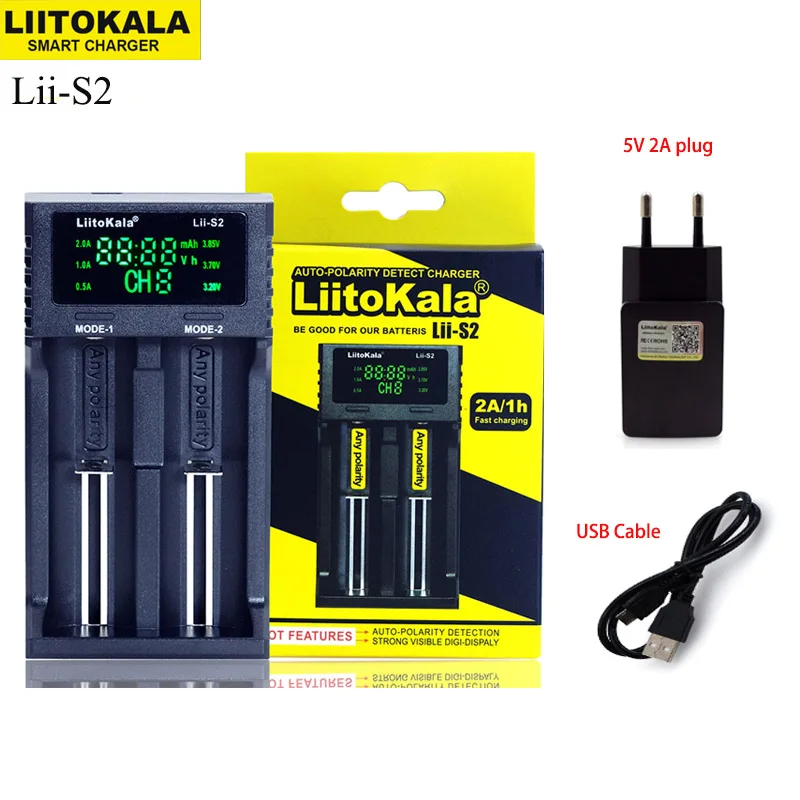

Зарядное устройство Liitokala Lii-S2 S4 PD4 402 202 100 18650 1 2 3 7 в AA21700 умное зарядное для

Зарядное устройство Liitokala Lii-S2 S4 PD4 402 202 100 18650 1 2 3 7 в AA21700 умное зарядное для

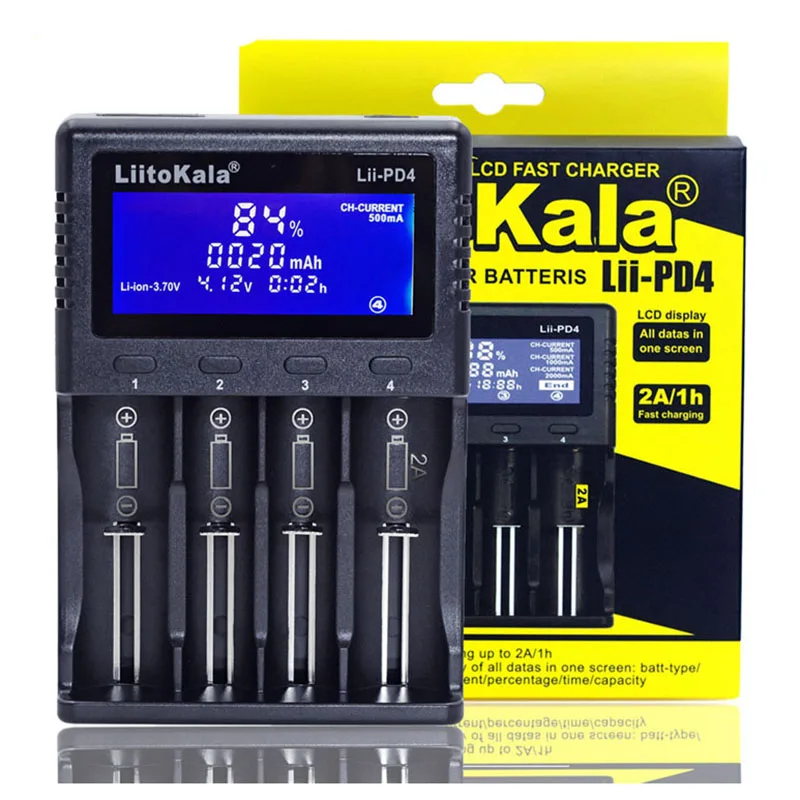

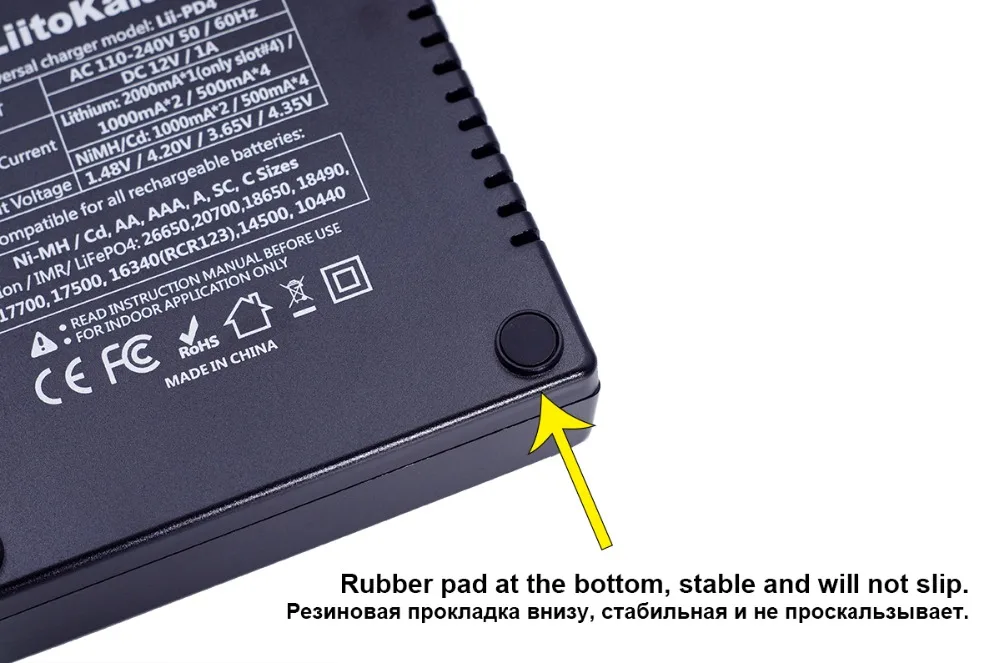

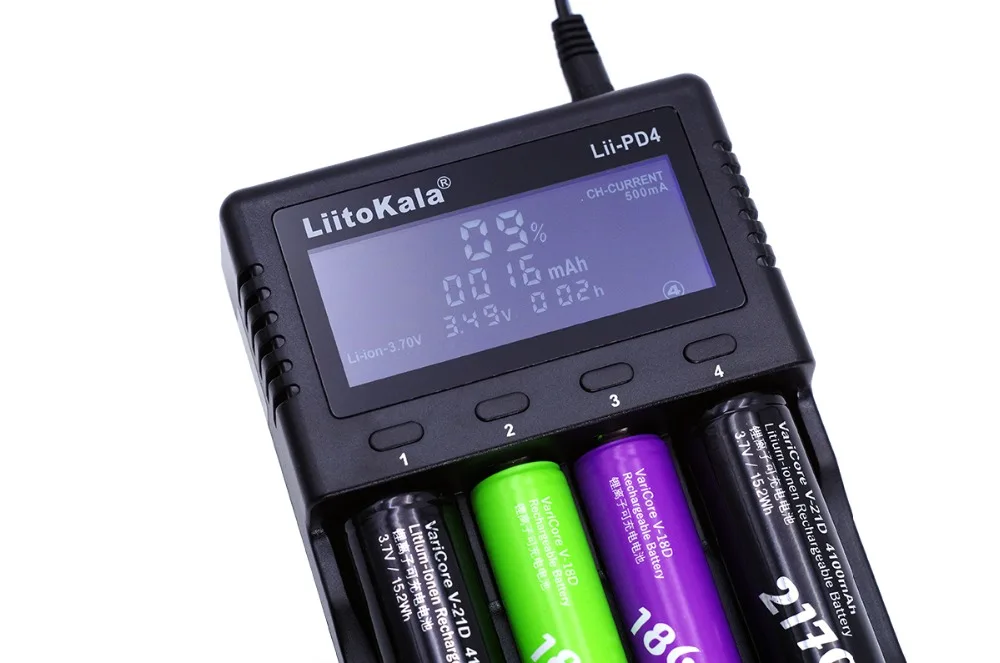

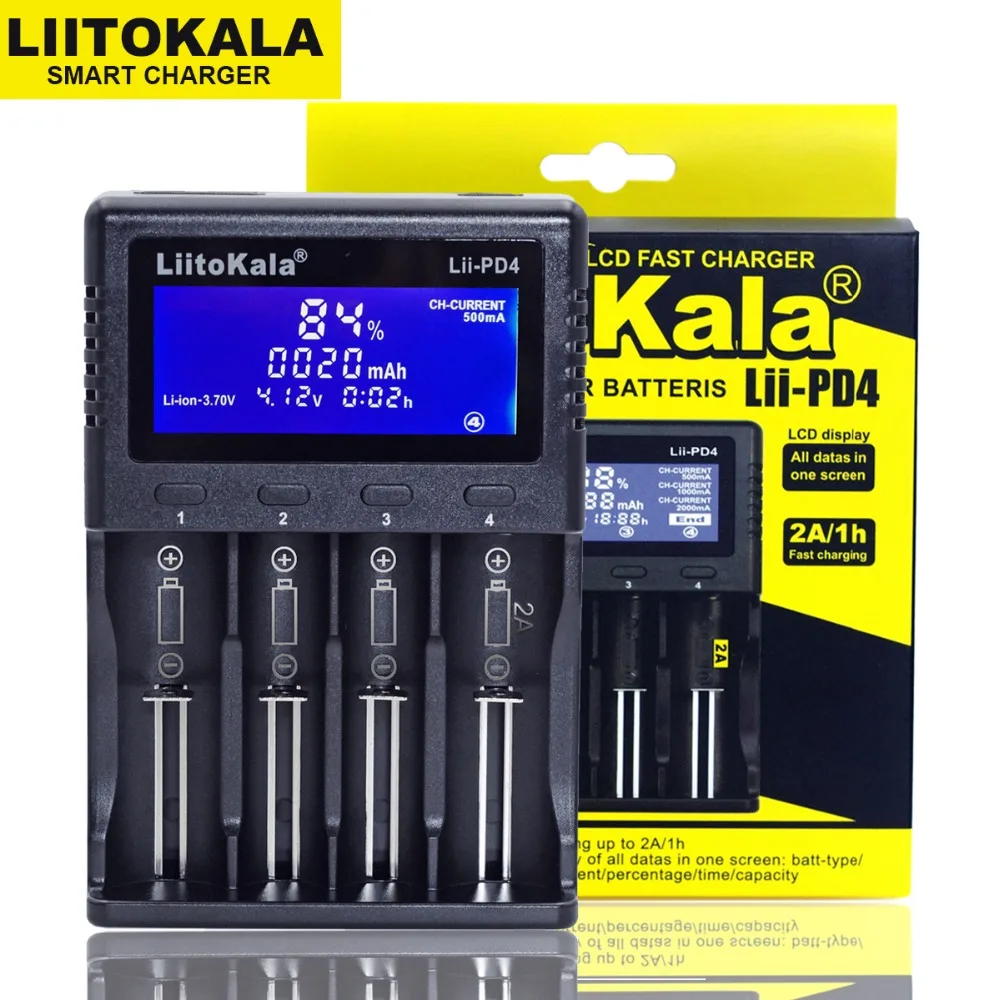

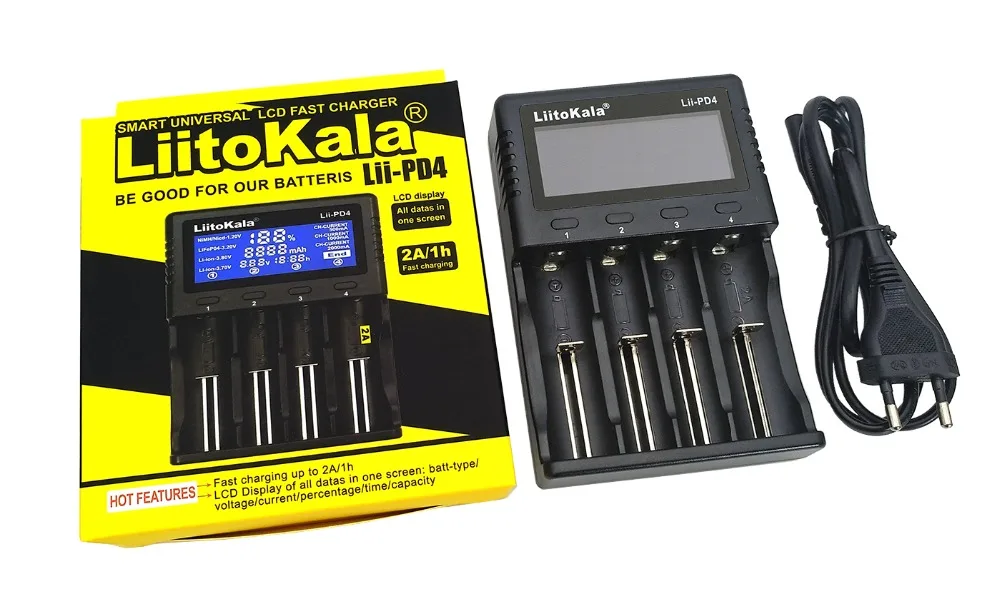

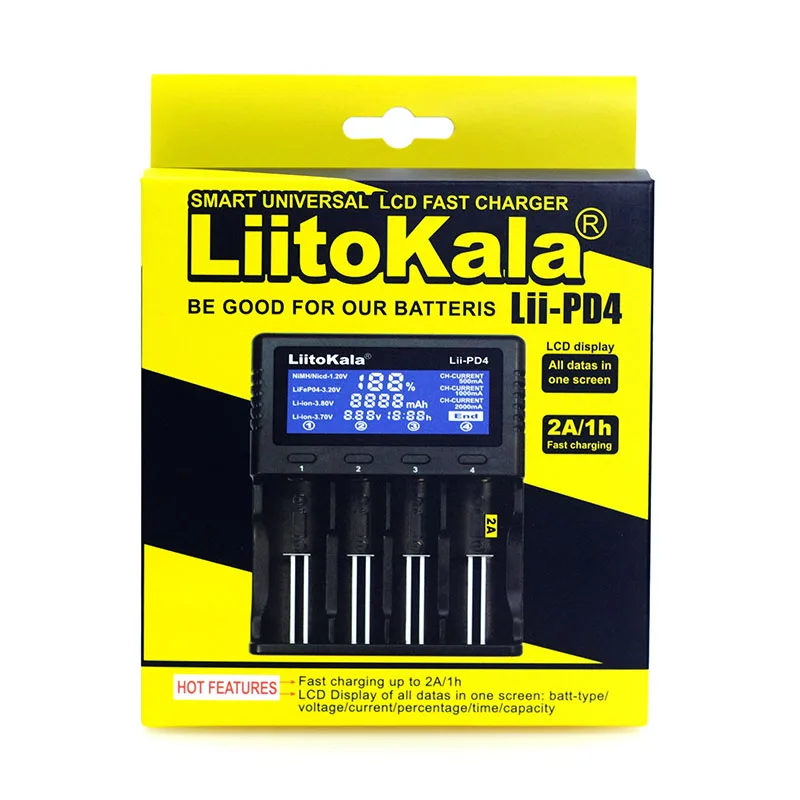

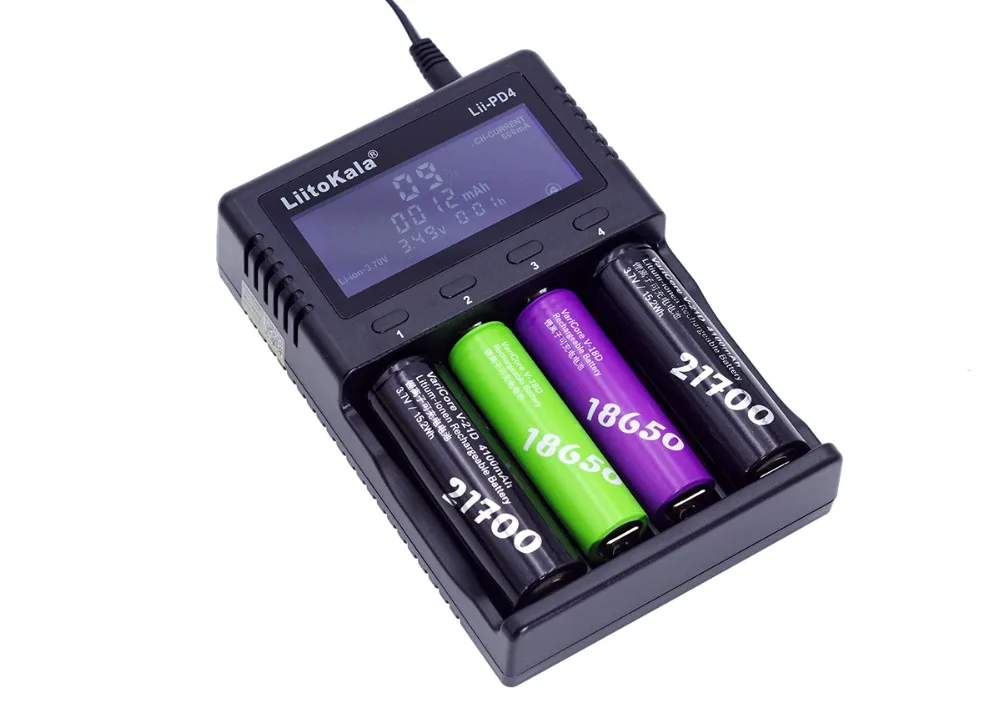

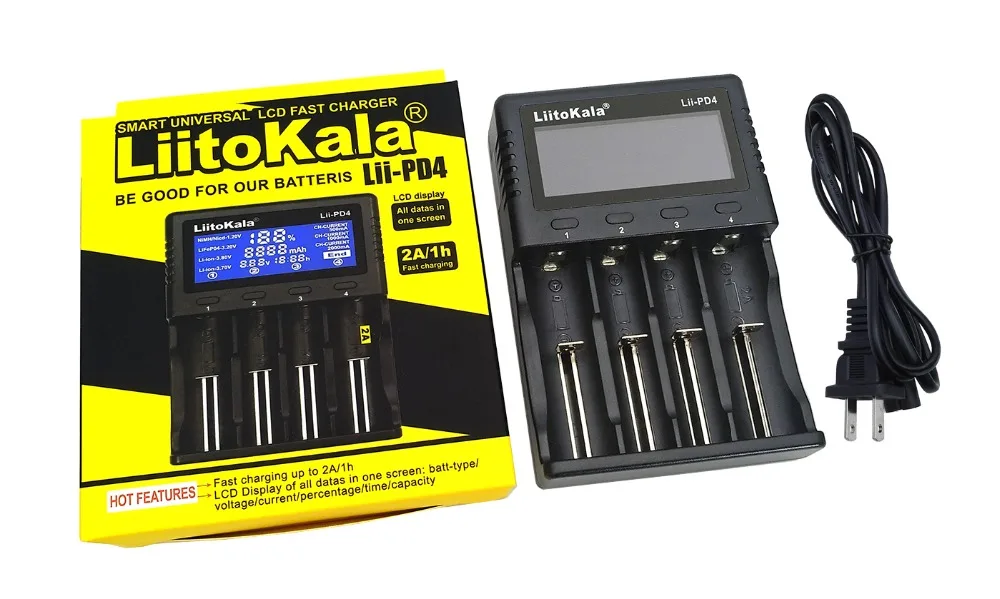

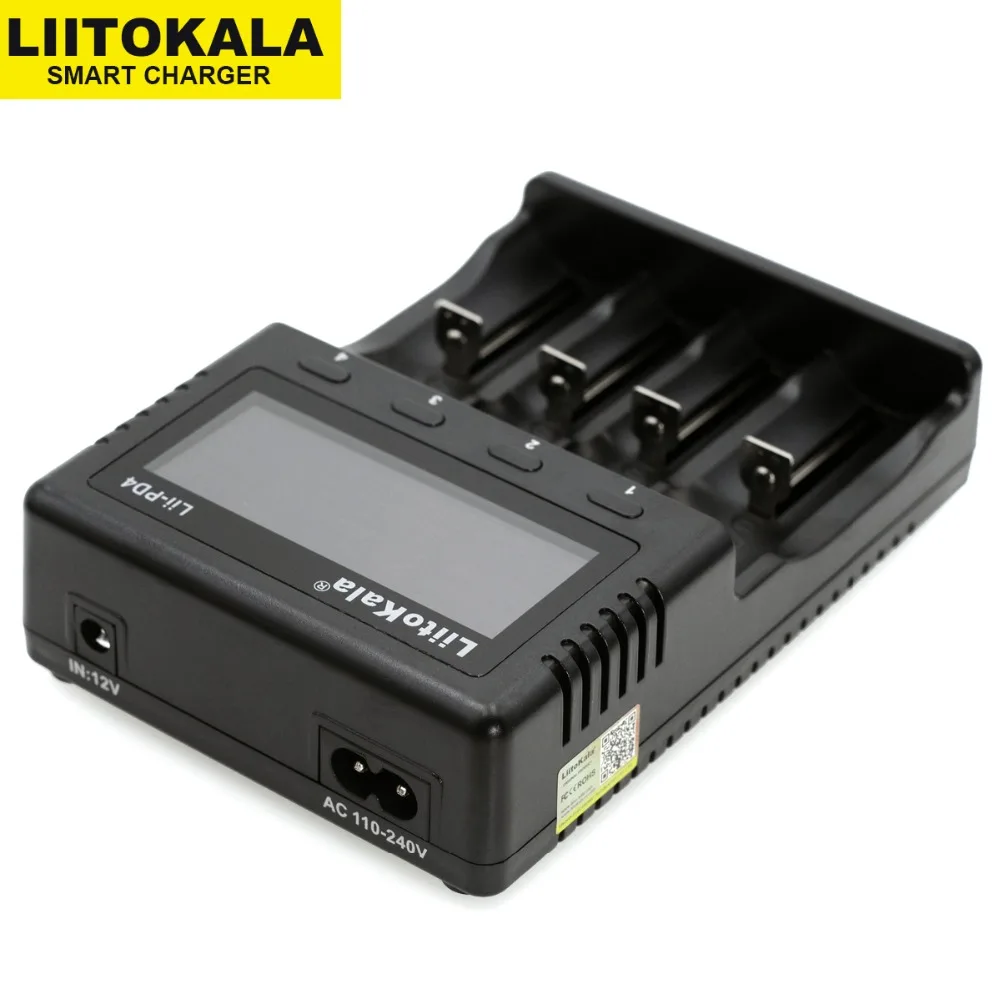

Liitokala Lii-PD4 Chargerx1

Кабель переменного тока x1

Руководство x1

Предупреждение:

1.ThIsЗарядное устройствоВсеЦилиндрРиалПерезаряжаемыйБатареи 3,7 вLi-ion, 3,8 в IMR, 1,2 в Ni-MH/Cd, 3,2 VLiFePO4

2.Прочтите это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда. Избегайте заряда аккумулятора сверх рекомендуемого предела тока.

3.Только при входе постоянного тока12В1АРекомендуется

4.Ум нагрев во время зарядки

5.Выньте зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

6.Только для использования в помещении

7.Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

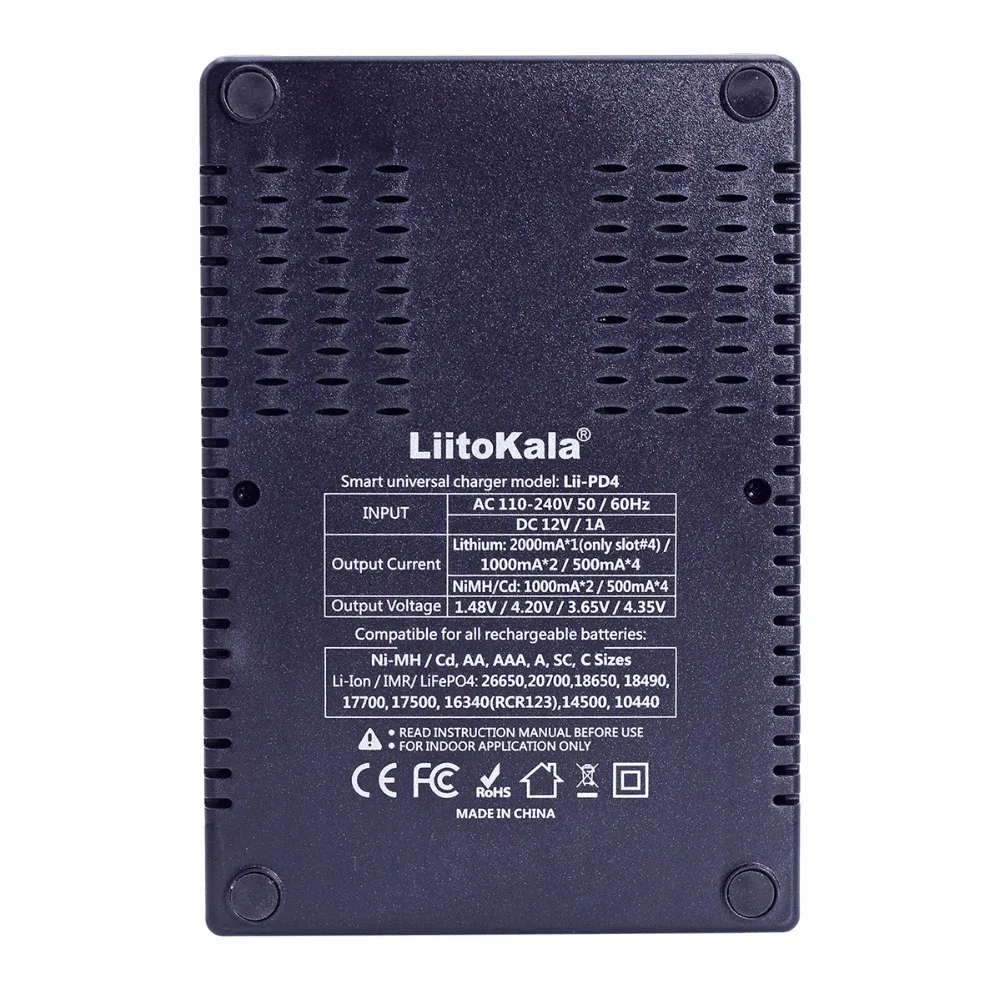

Электрические параметры:

1. Вход: кабель переменного тока 110-240 В, Гц (в комплекте)/12 В постоянного тока, 1 А (выборочно)

2. Выходное напряжение: 4,2 В постоянного тока для li-ion 3,7 в

4,35 В постоянного тока для Li-Ion 3,8 в (IMR)

3,65 В постоянного тока для LiFePO4

1,48 В постоянного тока для NiMH/NI-Cd

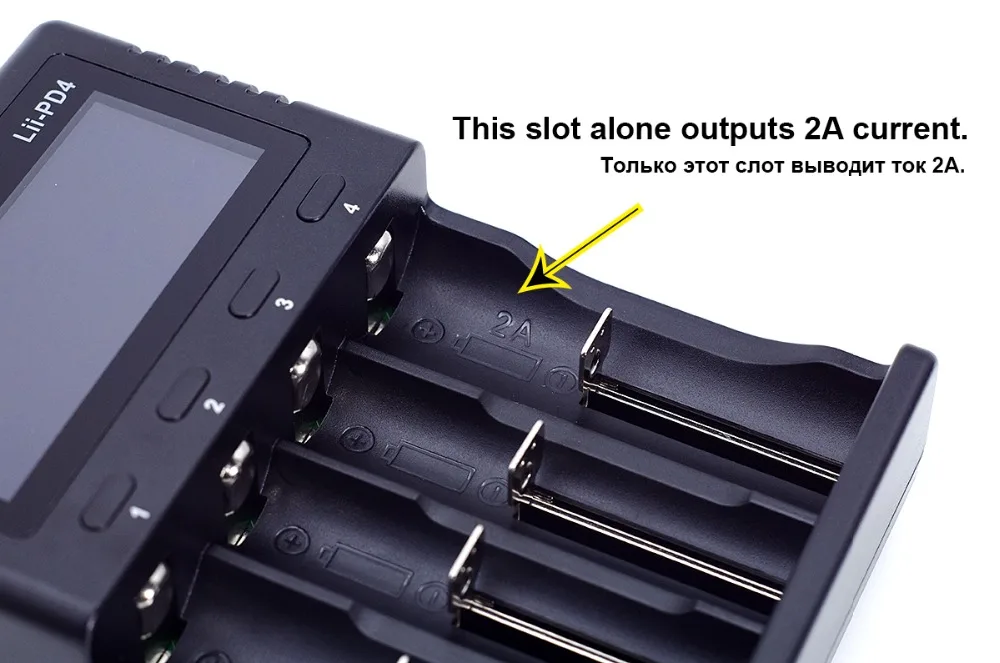

3. Выходной ток: li-ion/IMR/LiFePO4 2000 мА * 1 (только для слота № 4),

1000 мА * 2500 мА * 3 500 мА * 4

NiMH/NiCd: 1000 мА * 2500 мА * 3 500 мА * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

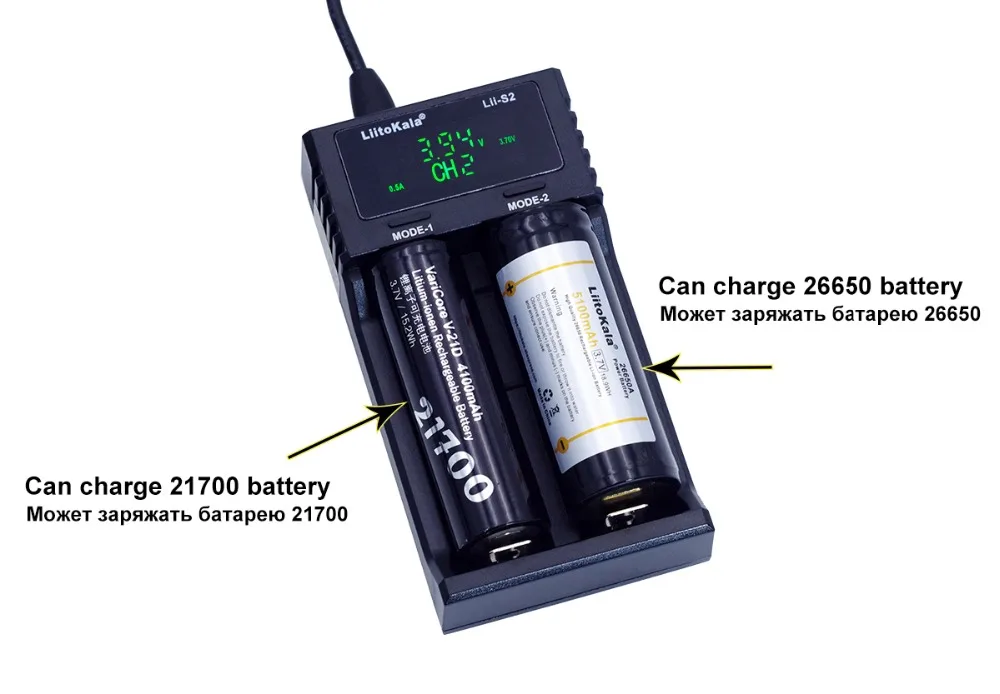

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: около 175 г (без учета кабеля переменного тока)

Электрические параметры:

1. Вход: кабель переменного тока 110-240 В, Гц (в комплекте)/12 В постоянного тока, 1 А (выборочно)

2. Выходное напряжение: 4,2 В постоянного тока для li-ion 3,7 в

4,35 В постоянного тока для Li-Ion 3,8 в (IMR)

3,65 В постоянного тока для LiFePO4

1,48 В постоянного тока для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000 мА * 1 (только для слота № 4),

1000 мА * 2500 мА * 3 500 мА * 4

NiMH/NiCd: 1000 мА * 2500 мА * 3 500 мА * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: около 175 г (без учета кабеля переменного тока)

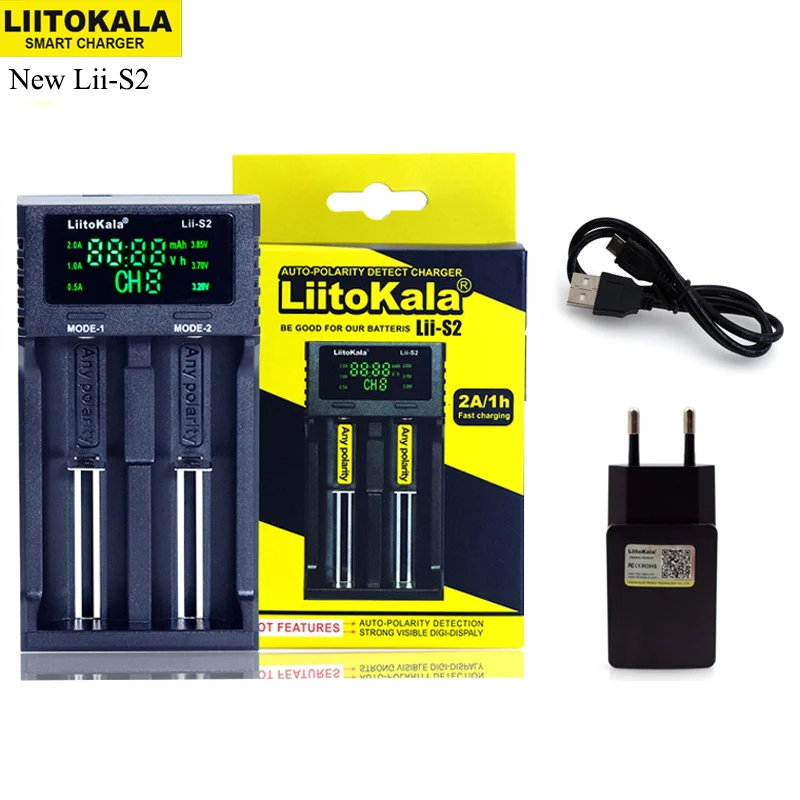

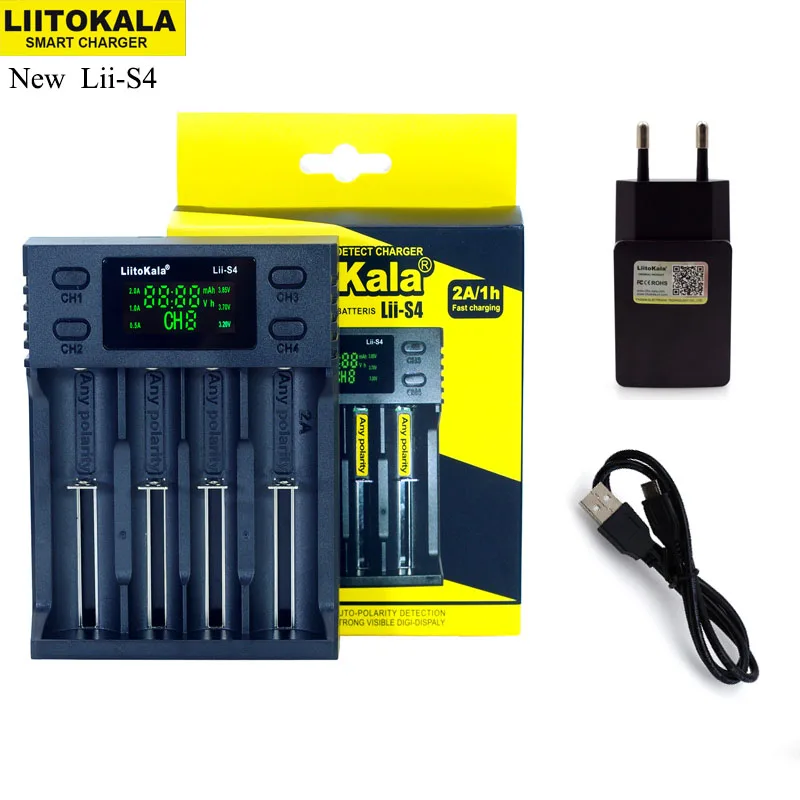

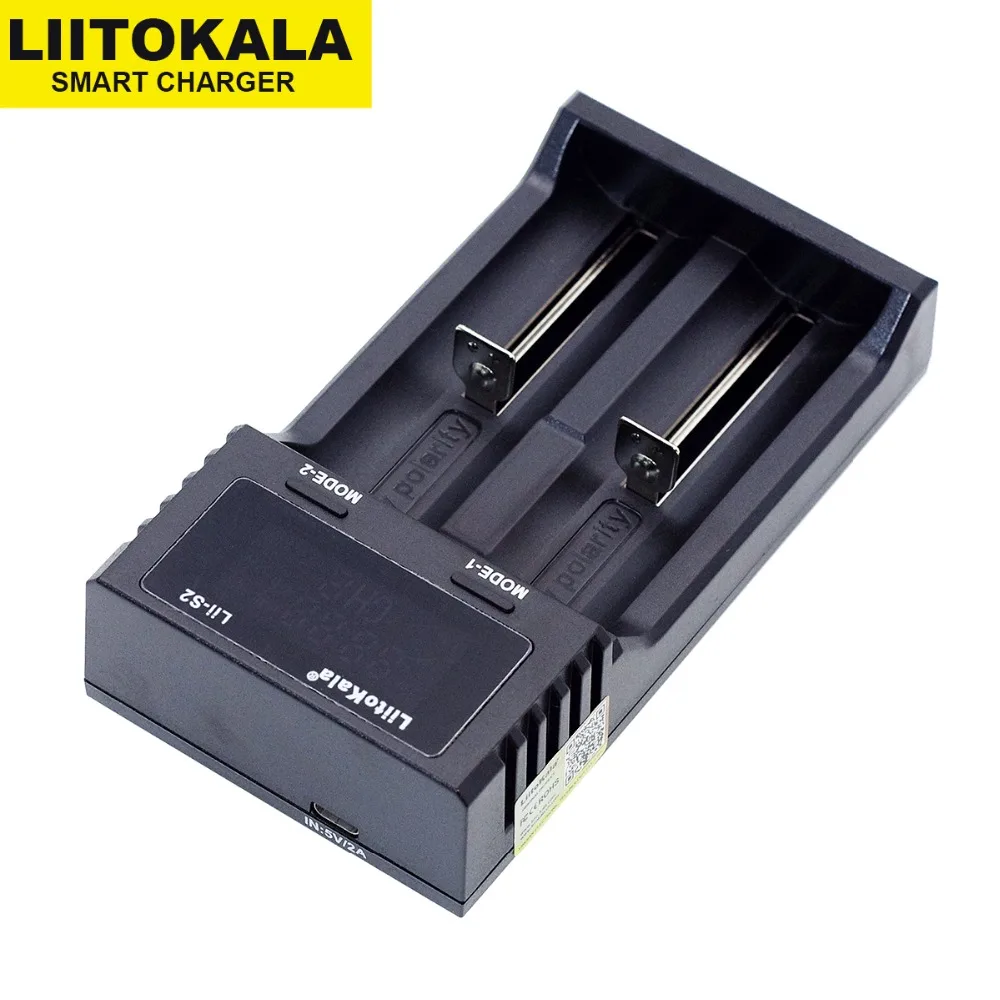

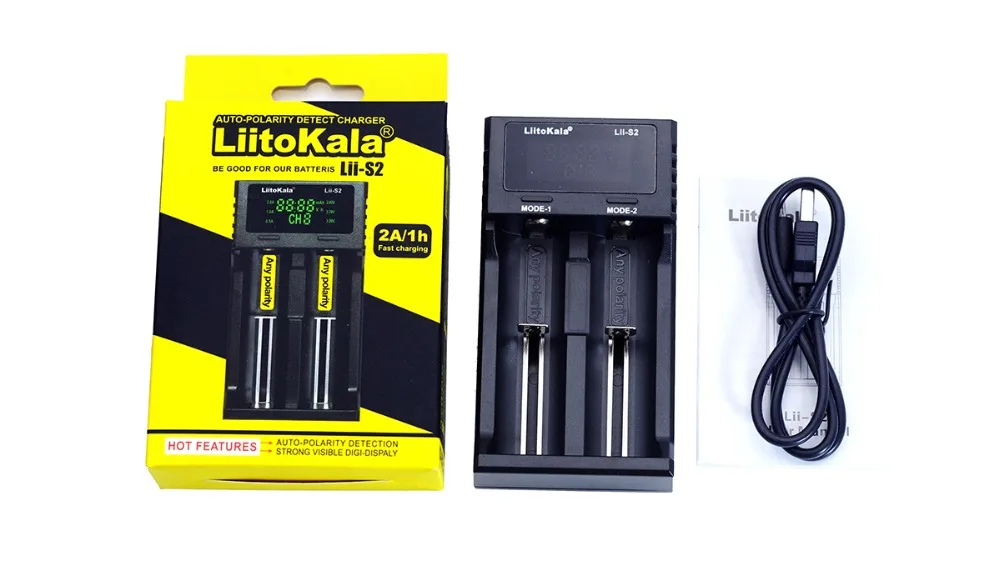

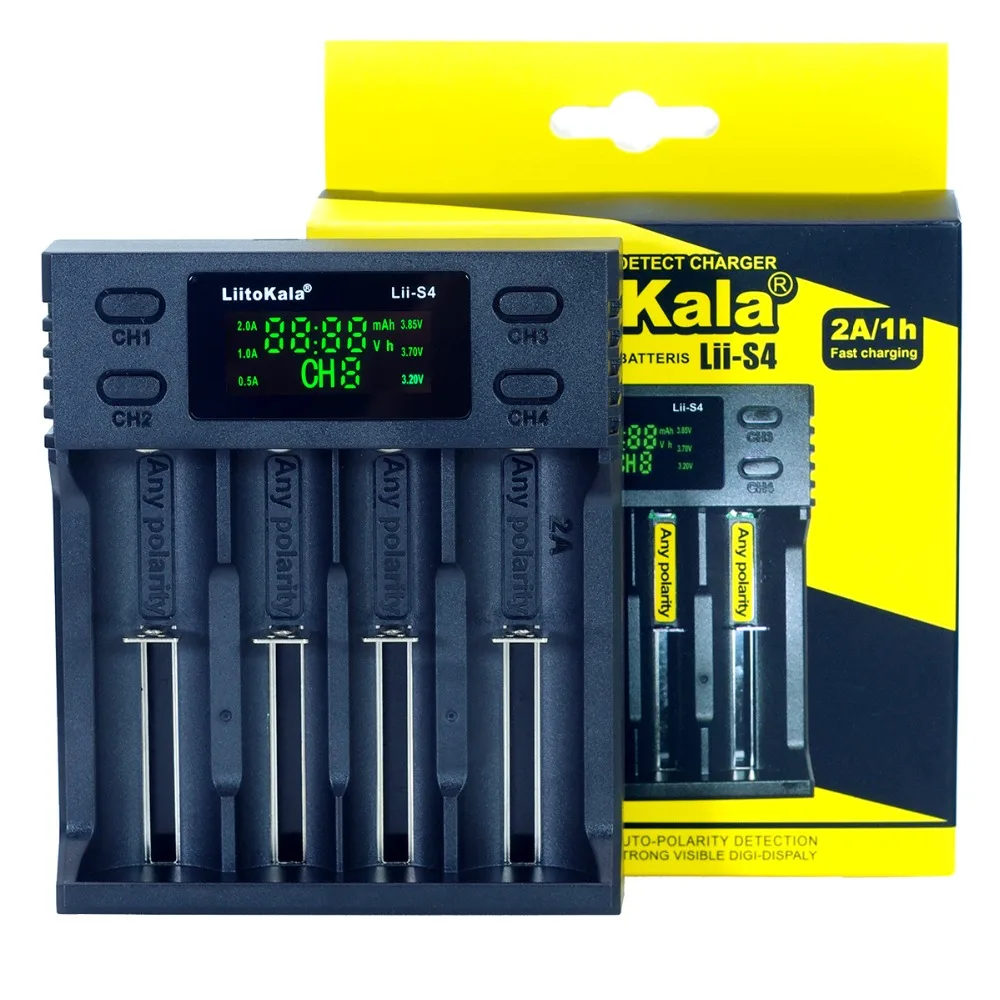

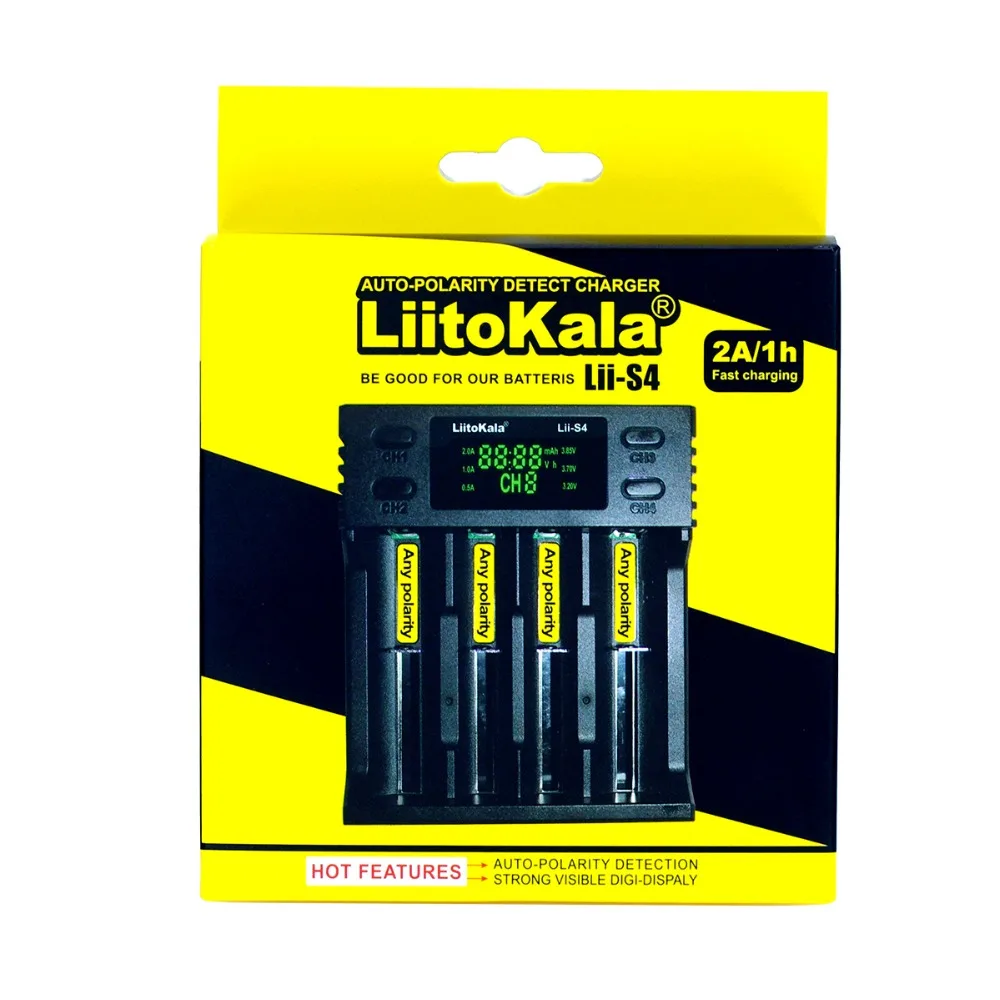

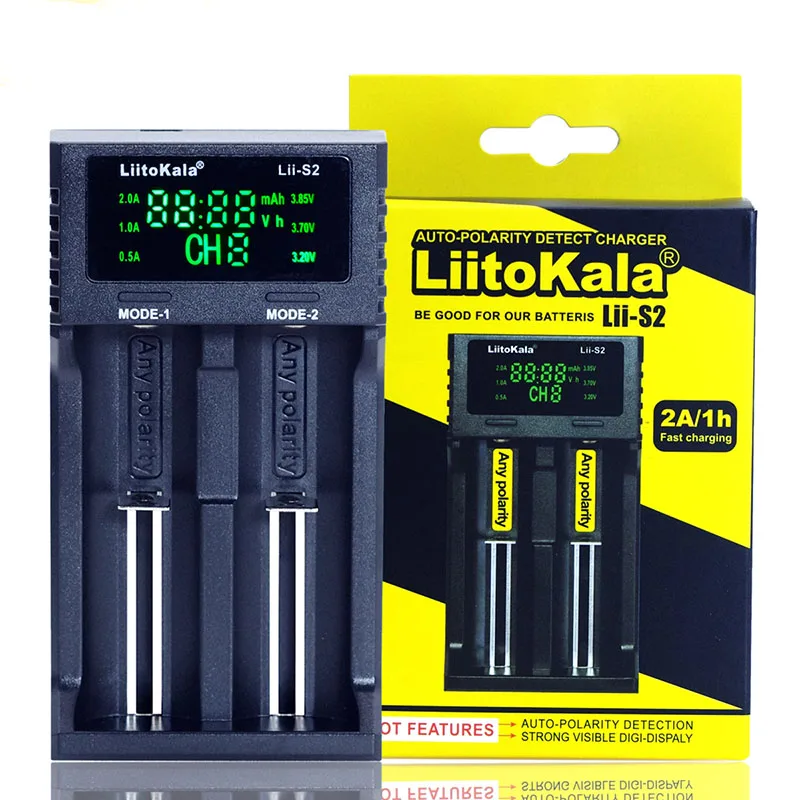

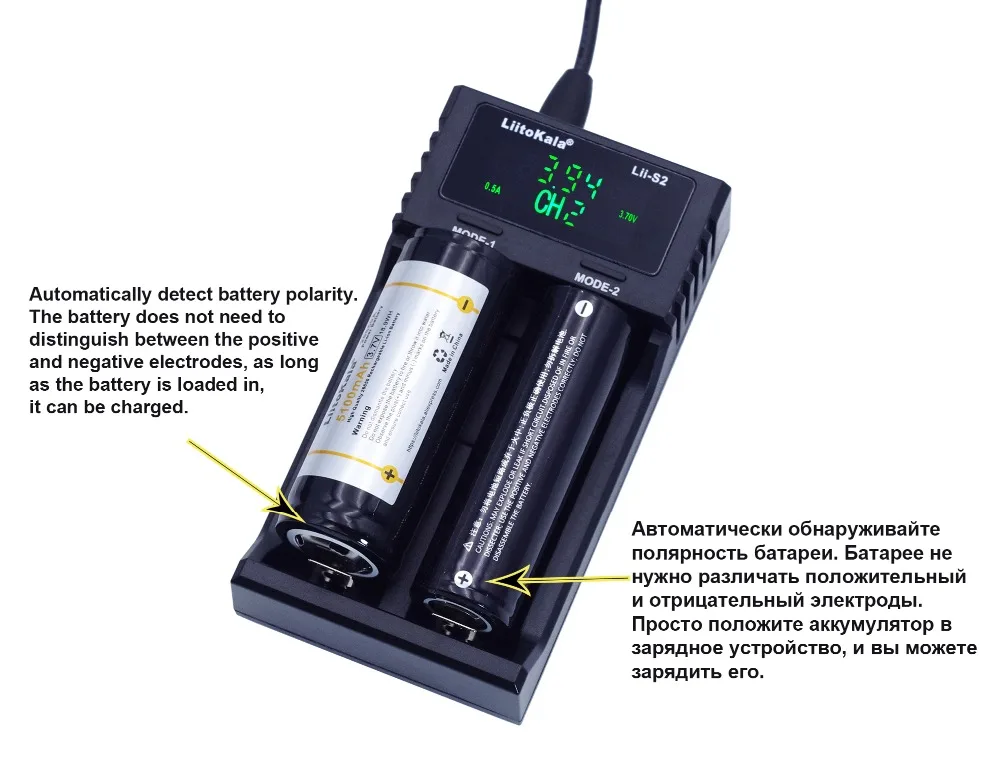

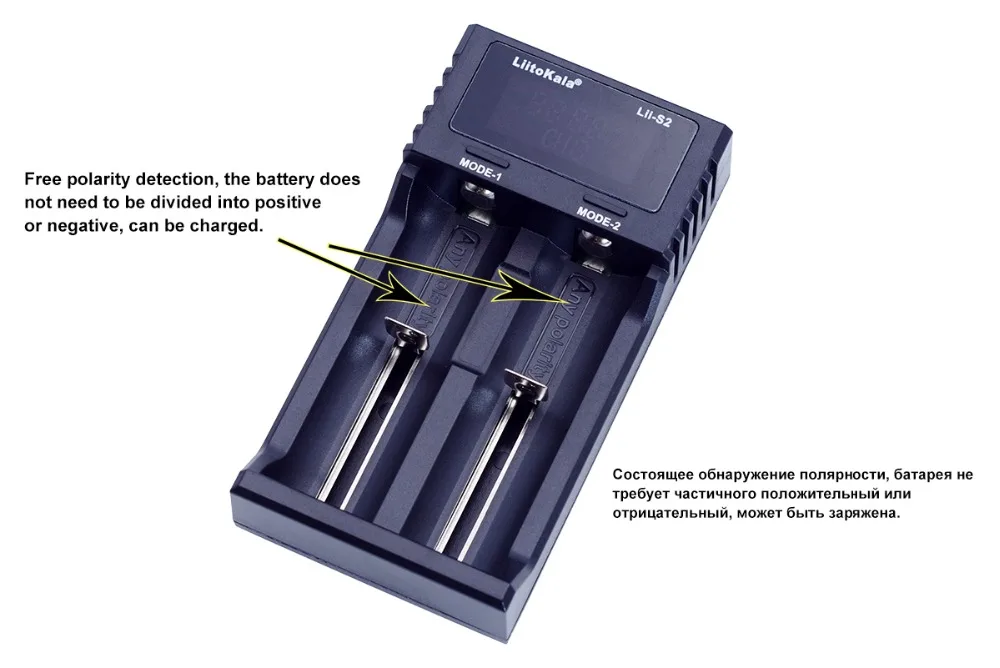

Зарядное устройство с автоматическим обнаружением полярности

Это зарядное устройство предназначено для портативных, гибких и многотипных аккумуляторов. Он может автоматически определять полярность аккумулятора, типы аккумуляторов и заряжать аккумулятор под выбранным зарядным током. Встроенный цифровой трубчатый индикатор для отображения состояния зарядки в реальном времени

Особенности:

1. Автономная зарядка с четырьмя слотами и система управления микроконтроллером, вход Micro USB DC 5V Min.2A

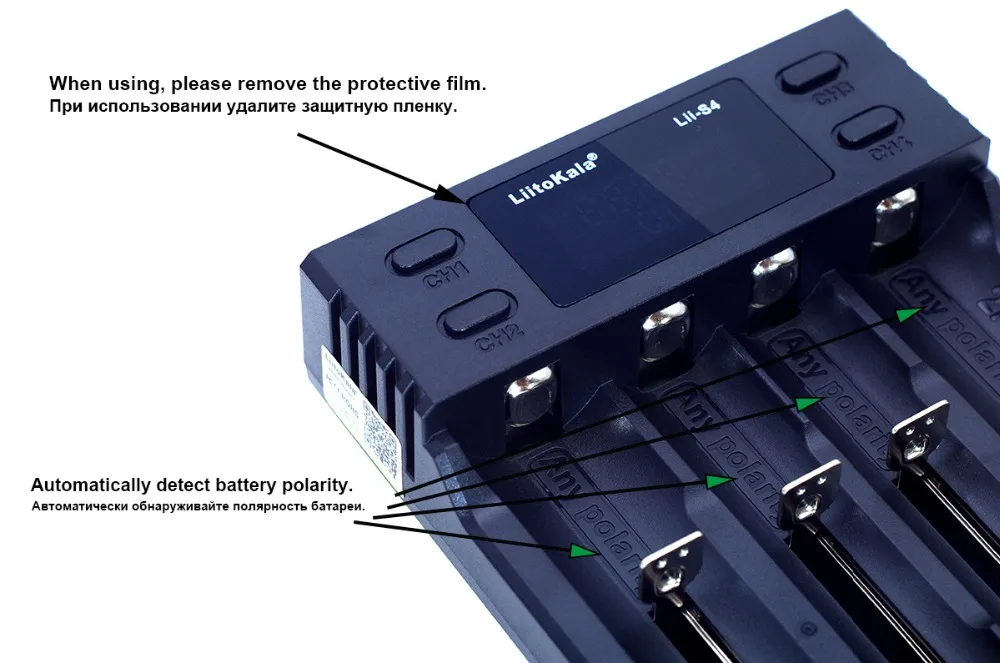

2. Самая яркая точка этого зарядного устройства с функцией автоматического определения полярности аккумулятора (Любая полярность)

3. Селективный ток зарядки литиевых аккумуляторов 0,5/1/2 А, долгое нажатие текущей кнопки. Напряжение по умолчанию составляет 0,5 А

4. Встроенный цифровой трубчатый индикатор показывает состояние зарядки канала no в реальном времени. (CH), напряжение, ток, временная емкость и Тип аккумулятора Li-Fe 3,20 в/Li-ion 3,70 в/Li-ion 3,85 В (IMR); Когда два канала зарядки, общий ток будет не более 2 А (когда вставлена только 1 батарея, Зарядный ток составит 2 А, после вставки второго аккумулятора ток будет автоматически снижен до 1 А; По окончании зарядки он показывает «полный»;

5. Автоматическое определение литий-ионных и никель-металлогидридных аккумуляторов; Короткое нажатие кнопки mode для аккумуляторов IMR (3,85 В li-ion) и LiFePO4 (3,2 в)

6. Функция активации для батареи 0 В с защитой PCM.

7. Не будет заряжать аккумуляторы с 0,0 ≤U <0,2 в для NiMH/Cd и 1,65 ≤U <2,2 в для li-ion

8. Множество функций защиты от перезарядки, переразряда, короткого замыкания и может автоматически идентифицировать сломанный/неисправный аккумулятор (не будет заряжать плохие батареи);

9. Зарядка под постоянным напряжением и током

Инструкция по эксплуатации:

1. Кнопки: на каждом канале есть отдельная кнопка «режим», для выбора типов аккумуляторов, зарядного тока

И отслеживание состояния зарядки

Нажмите и удерживайте кнопку «режим» в течение 3 секунд, чтобы изменить зарядный ток для литиевых аккумуляторов, вы можете изменить зарядный ток в любое время

Коротко нажмите кнопку «MODE», чтобы изменить тип зарядки литиевых батарей. При отсутствии настроек автоматически будет использоваться как Ni-MH аккумулятор 1,2 в или литий-ионный аккумулятор 3,7 в. Вам необходимо изменить режим для литий-ионных аккумуляторов 3,85 В и LiFePO4 3,2 В

Он начинает заряжать аккумулятор через 5 секунд после ваших настроек

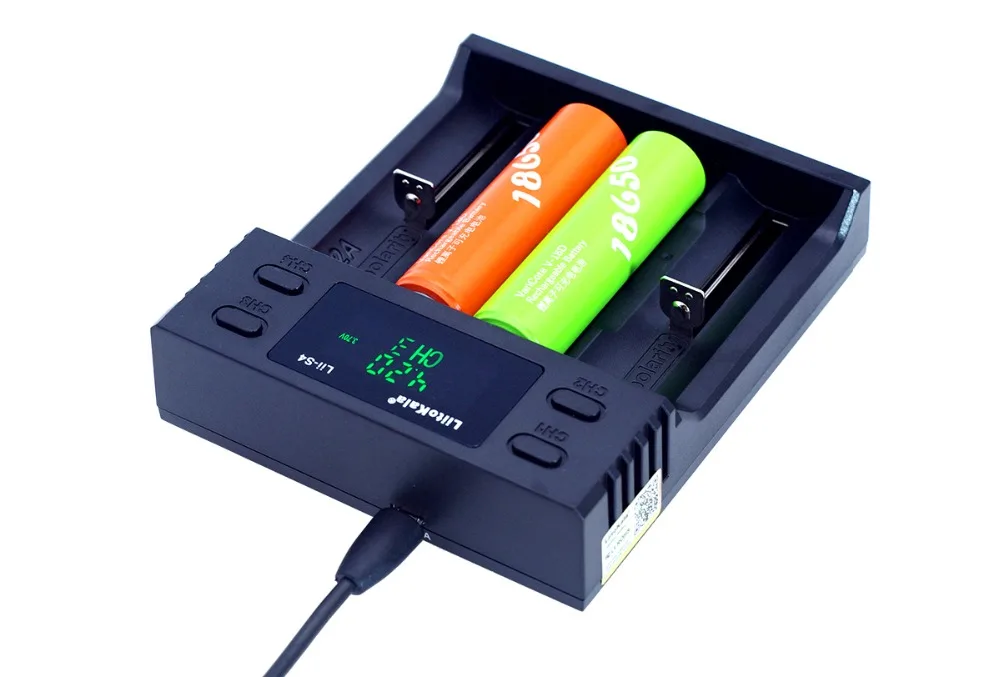

2. Дисплей зарядки: Подключите входной порт 5 В к USB-кабелю, цифровой индикатор показывает

Вся информация для 2S и «null», если батарея не вставлена; После обнаружения вставленной батареи показывает номер канала, напряжение и ток батареи, когда символ типа батареи мигает (для NiMH/NiCd аккумуляторов не будет символа типа батареи мигающей функции); Затем в 5S году он начнет заряжаться с V "мигает (Начинается зарядка). Когда аккумулятор полностью заряжен, он показывает «полный»

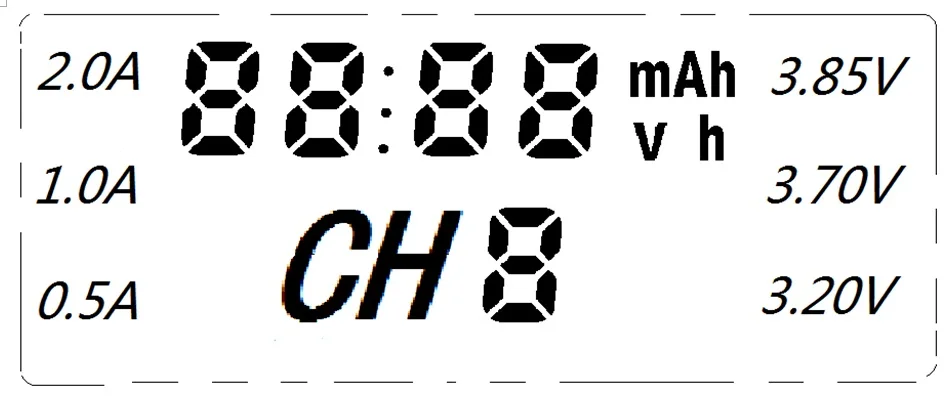

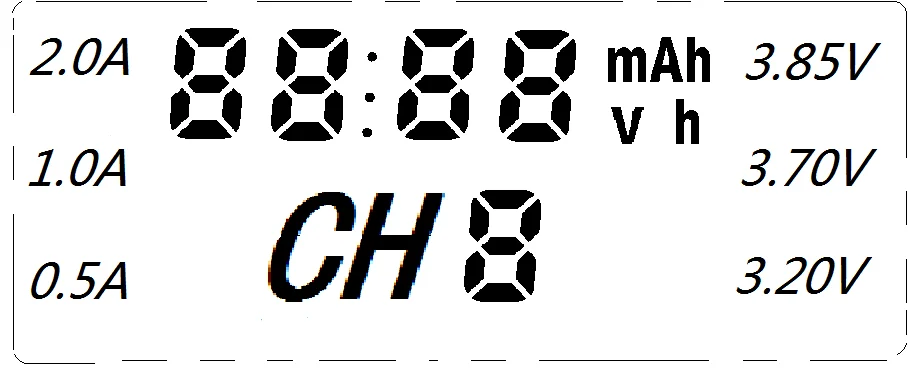

Справочный чертеж параметров цифрового индикатора:

Электрические Технические параметры:

U-вход: Micro USB DC 5 В/2 А (мин.)

Выходное напряжение u: постоянный ток 4,2 в, 2a * 1 шт; 1A * 2 шт; A * 4 шт для li-ion

Постоянный ток 4,35 в, 2a * 1 шт; 1A * 2 шт; A * 4 шт для IMR

Постоянный ток 3,65 в, 2a * 1 шт; 1A * 2 шт; A * 4 шт для LeFePO4

DC 1,48 V 500mA для NiMH/NI-Cd

U зарядка с постоянным напряжением с отключением тока l ess тогда 100 мА

Ток в режиме ожидания: не более 15 мА

Совместимость с аккумуляторами:

U li-ion / IMR/LiFePO4: 26650,20700,18650, 18490, 17700, 17500, 16340(RCR123), 14500, 10440

U Ni-MH/Cd: AA, AAA, A, SC, C Размер

Размер (мм)/вес (граммы):

U длина 118 мм x ширина 100 мм x высота 30 мм

U 136,4 г (зарядное устройство) USB кабель в комплект не входит

Дизайн и сделано в Китае

Свяжитесь с дистрибьютором для получения дополнительной информации или поддержки

Предупреждение:

Характеристики и функции:

1. Мультивход питания: кабель переменного тока 110-240 В, 50/60 Гц (в комплекте)/адаптер 12 в 1 А (выборочный), четыре независимых зарядных устройства и система управления микрокомпьютером.

2. Интеллектуальная автоматическая установка тока заряда из трех уровней: 500 мА/1000 мА/2000 мА),2000 мА зафиксировано только для 4 слота.

3. Многофункциональсветодиодный светодиодные индикаторы зарядки: для прогресса зарядки: 25% - 50% - 75% -100%, типы аккумуляторов: ni-mh 1,2 в, Li-Fe 3,2 в, Li-ion 3,7 в, литий-ионный 3,80 в (IMR) и Зарядный ток: А/1 А/2 А

4. Автоматическое определение Li-Ion и ni-mh аккумуляторов и Ручная настройка режима зарядки для LiFePO4 и li-ion аккумуляторов (IMR) 3,80 в

5. Обновление аккумулятора OV. Он не будет заряжать аккумулятор 2,20-в (будет определяться только ток обновления)

6. Функция защиты от перезарядки и переразряда, короткого замыкания, обратной полярности и т. Д. Он может точно идентифицировать сломанные батареи с гораздо большей безопасностью.

7. Зарядка на постоянном напряжении и токе

Кнопка Светодиодный:

1. Кнопка режима: в то время как источник питания подключен, 1) Коротко нажмите кнопку Mode, чтобы изменить тип батареи. Он начнет заряжать через 5 секунд после настройки типа аккумулятора (3,2 в или 3,80 в), 1,2 в Ni-MH и 3,7 в Li-Ion можно обнаружить автоматически, поэтому требуется установить только аккумуляторы 3,2 В и 3,8 в; 2) в процессе зарядки кратковременно нажмите кнопку mode, чтобы отобразить Тип аккумулятора.

Примечание: Тип аккумулятора можно выбрать только до начала зарядки.

2. Светодиодный: при подключении источника питания светодиодный ы светильник сразу 1) Если батарея не вставлена, светодиод 500 мАч (один из трех светодиодов с дисплеем) будет держаться, и другие будут отключены. 2) при вставке и обнаружении аккумулятора, 4 светодиодный ных индикатора зарядки для канала будут включены, среди которых светодиодный ОД типа аккумулятора 3,7 в продолжает мигать, указывая на установку типа аккумулятора, если в течение 5 секунд не будет работать, он начинается автоматическим обнаружением (li-ion 3,7 в или NIMH), тогда Четыре СВЕТОДИОДНЫЙ ных индикатора будут отображать состояние зарядки. 3) во время зарядки кратковременно нажмите кнопку Mode, чтобы показать Тип аккумулятора в течение 5 секунд; 4) Если не подключен источник питания, вставьте аккумулятор, он может быстро показывать оставшийся объем зарядного устройства аккумулятора.

* Графическая справка светодиодный ным дисплеем:

Электрические параметры:

1. Вход: кабель переменного тока 110-240 В, Гц (в комплекте)/12 В постоянного тока, 1 А (выборочно);

2. Выходное напряжение: 4,2 В постоянного тока для Li-Ion 3,70 в

4,35 В постоянного тока для Li-Ion 3,85 В (IMR)

3,65 В постоянного тока для LiFePO4

1,48 В постоянного тока для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000 мА * 1 (только для слота № 4),

1000 мА * 2/500 мА * 2

NiMH/NiCd: 500 мА

4. Постоянное напряжение, ток отключения: менее 100 мА;

5. Ток в режиме ожидания: менее 15 мА.

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: около 175 г

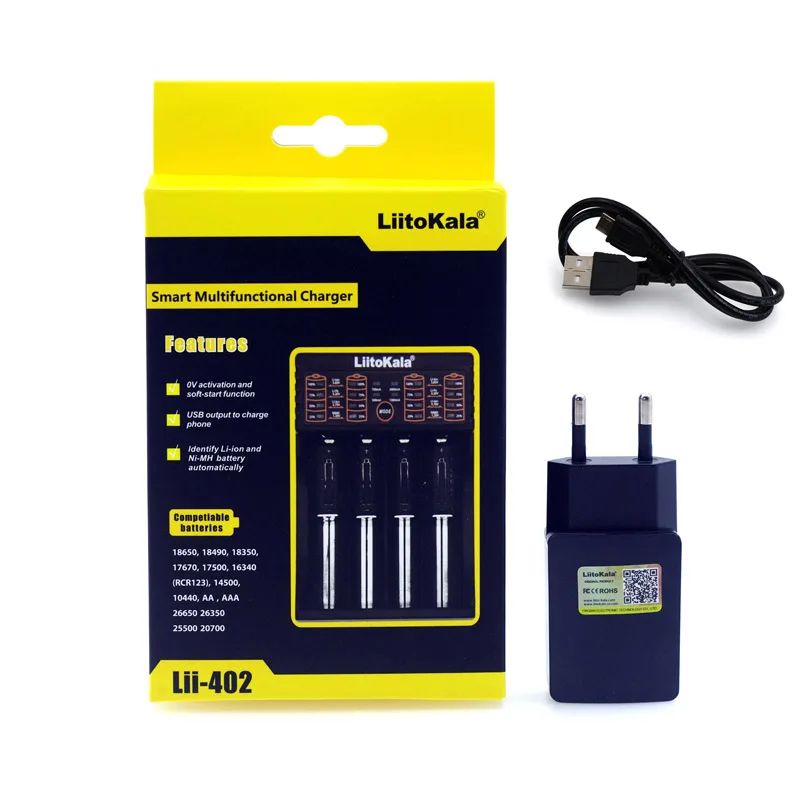

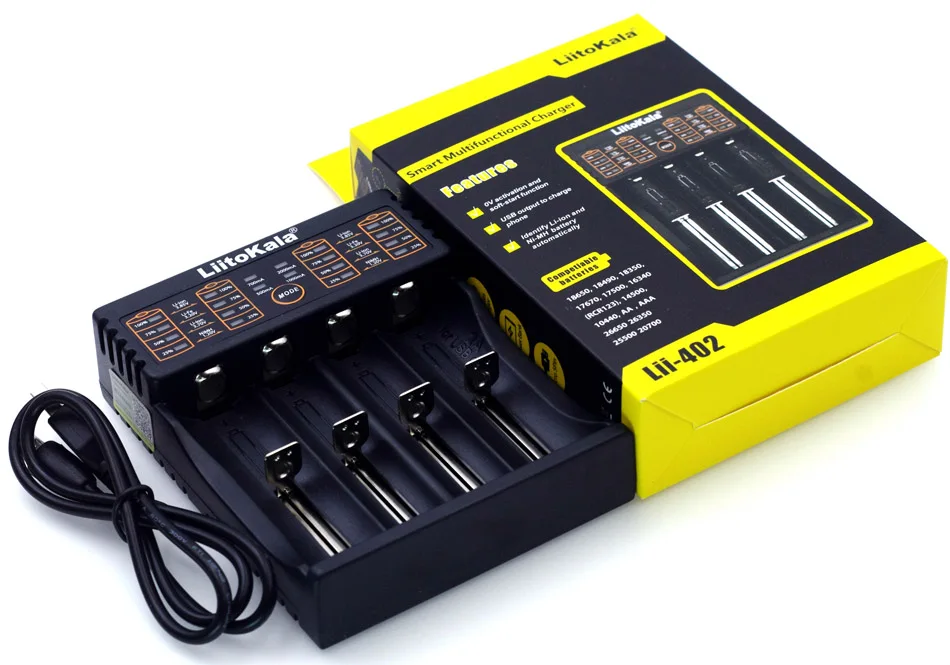

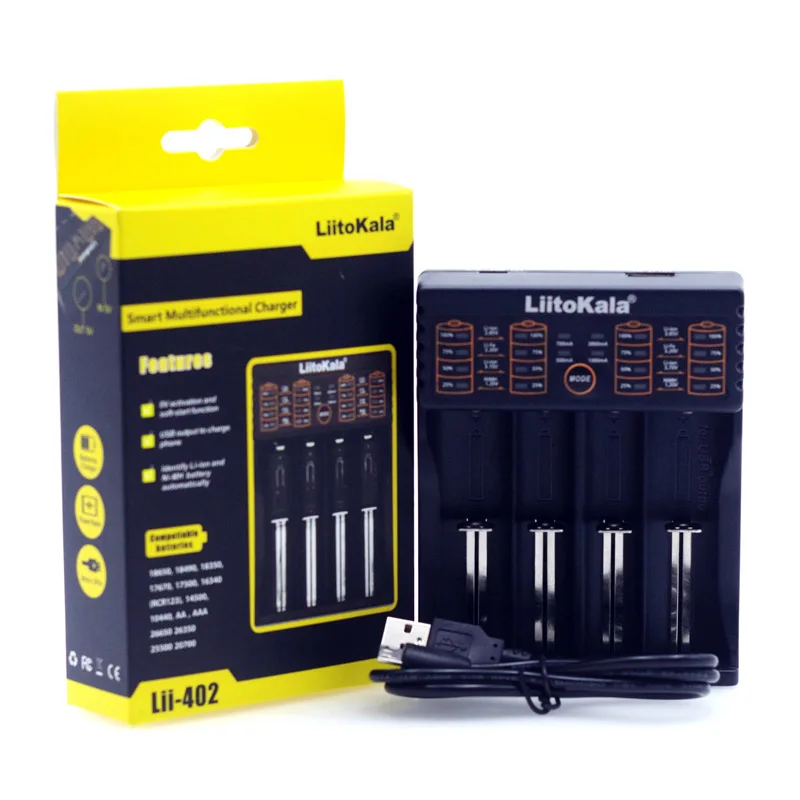

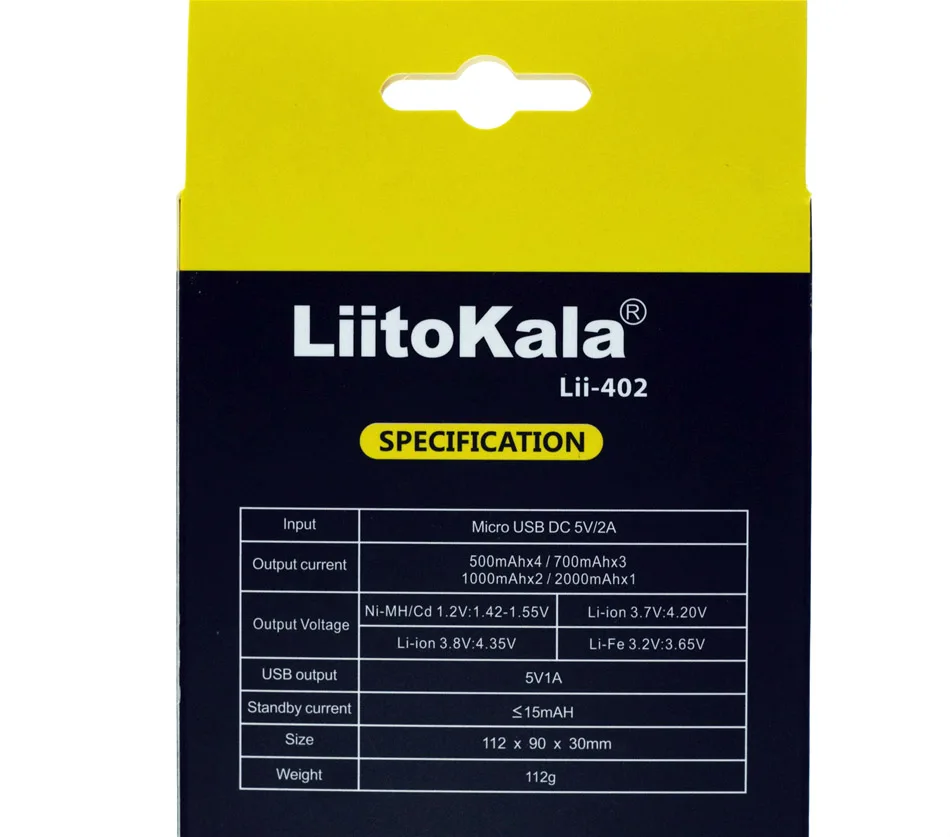

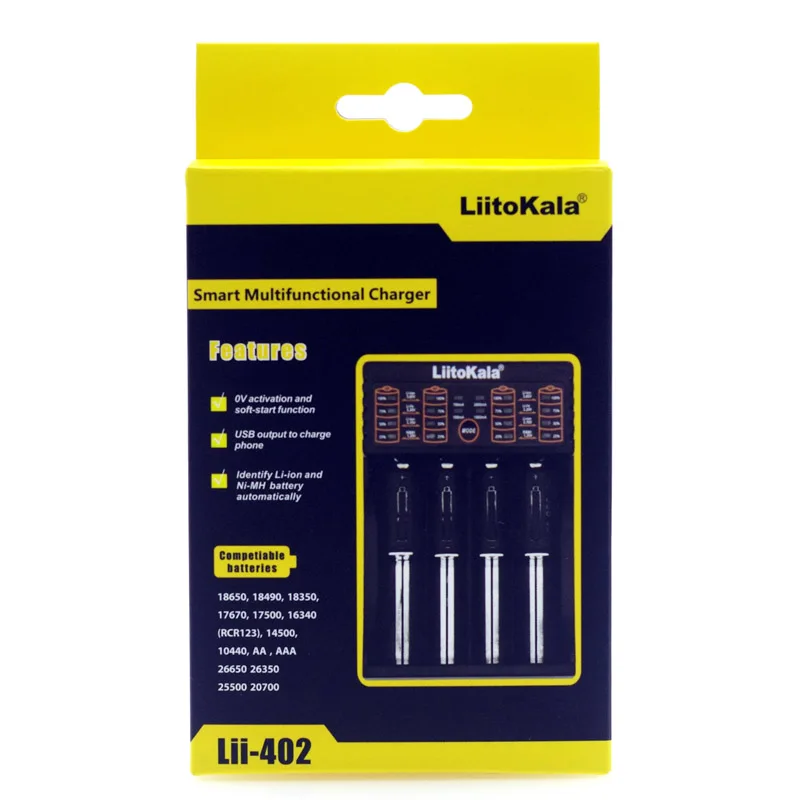

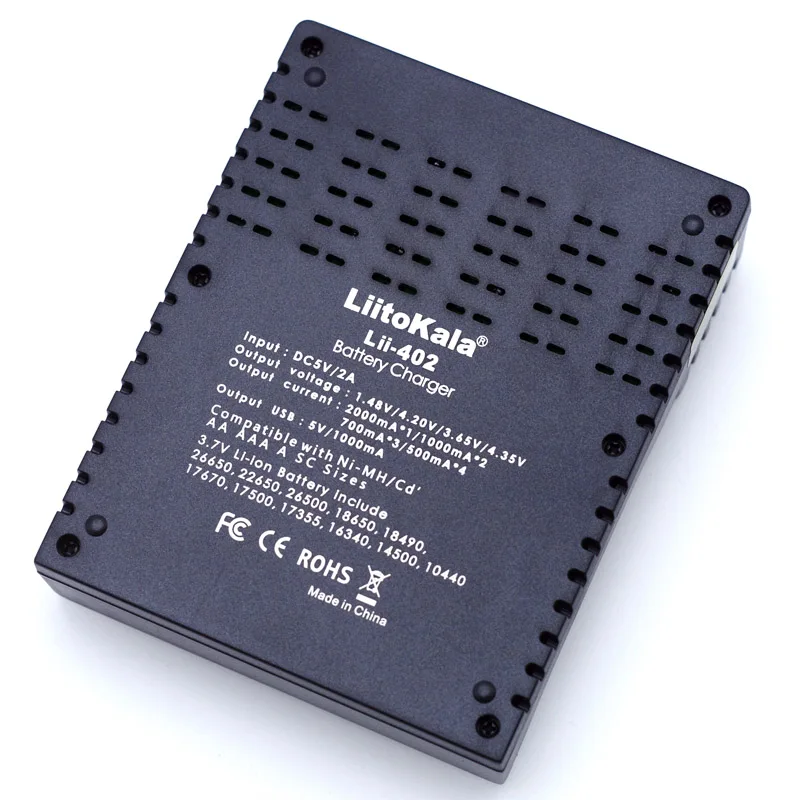

Lii-402 список:
