Индивидуальная механическая клавиатура PCB Bluetooth USB Type C 60% RGB для геймеров

Индивидуальная механическая клавиатура PCB Bluetooth USB Type C 60% RGB для геймеров

Посылка включает:

Только pcb, без других

Ключевые особенности:

Дополнение 1: Если вы хотите установить осевые огни, все оси лампы должны использовать тот же цвет и даже ту же партию.

---

Подробное описание:

Это дополнение к YD60BLE, и цена дешевле.

Официальная печатная плата желтого цвета.

Поддерживаются только покерные столбцы и соответствующие ISO Столбцы (то есть разделение левого сдвига и возврат 7 слов). Он очень дружелюбен к отсутствию стали.

Модуль Bluetooth также использует UART2BT, и многие люди уже достаточно знакомы с этой функцией. Этот модуль не BLE, но Bluetooth 2,1, относительно BLE модуля, используемого на YD60BLE.

Преимущества:Его можно использовать под win7 без использования специального драйвера (драйвер Bluetooth, который поставляется с win7, не поддерживает Bluetooth 4,0), что более удобно для совместимости с mac и ios.

Недостатки:Он потребляет немного больше энергии, чем 4,0, используемый на YD60BLE. Конечно, срок службы батареи все еще несколько недель, что не является проблемой. Когда вы просыпаетесь от глубокого сна (модуль Bluetooth выключен), время подключения должно быть немного дольше, чем у YD60BLE. Нормальное использование ворса для быстрого пробуждения почти.

Поддержка всех клавиш без пробивки под USB, и любые 6 клавиш без пробивки в режиме Bluetooth.

Осевые огни поддерживают только Использование огней одного цвета, Каждая ось может быть выше или нижеСвободный выбор. В других цветах можно использовать только светильник capslock и индикатор зарядки. Светодиодный светильник CapsLock-это осевой светильник колпачков, а индикатор зарядки-это отдельный светильник с левой стороны оси колпачков.

Чехол можно использовать стандартный чехол GH60.

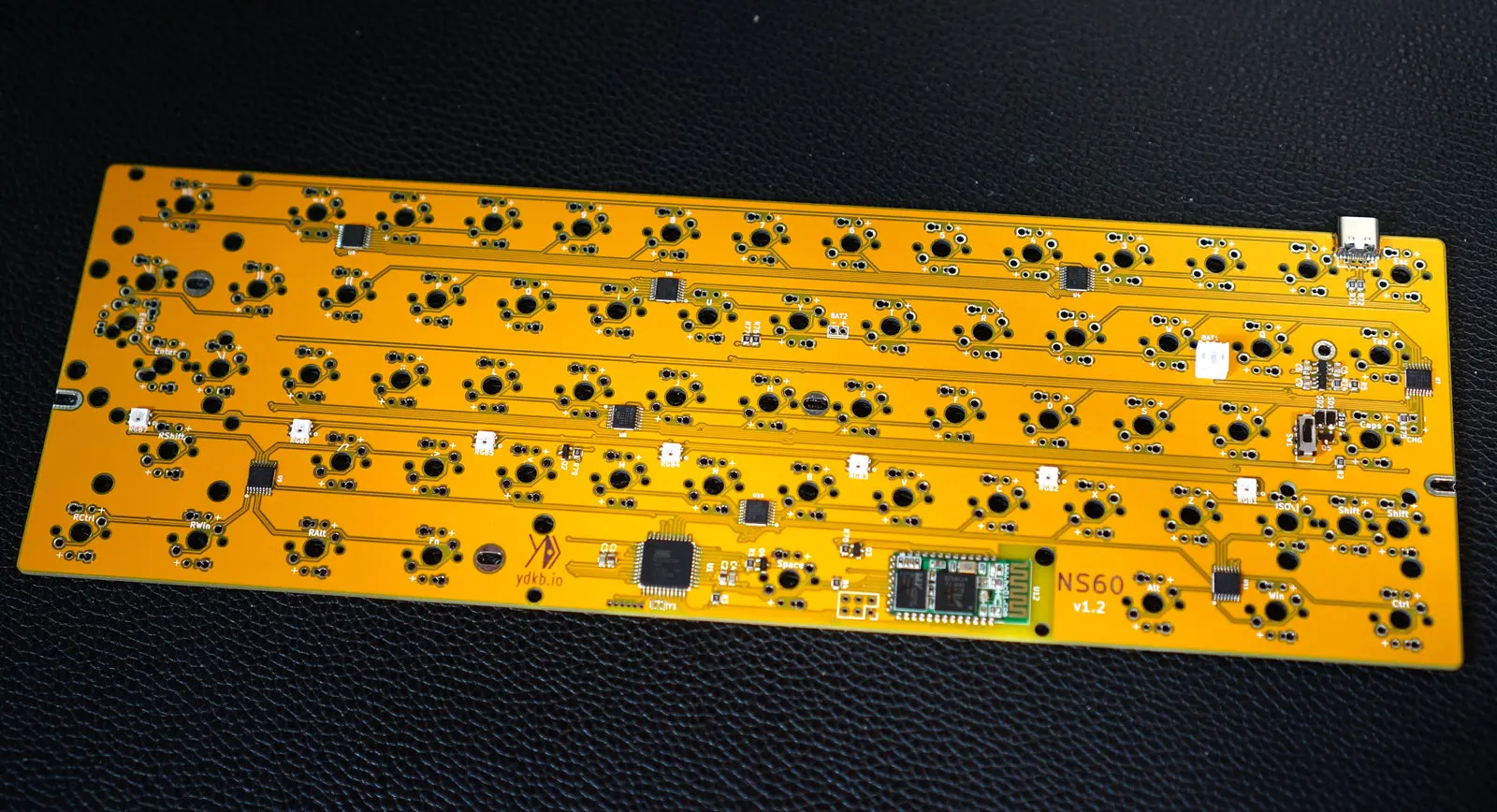

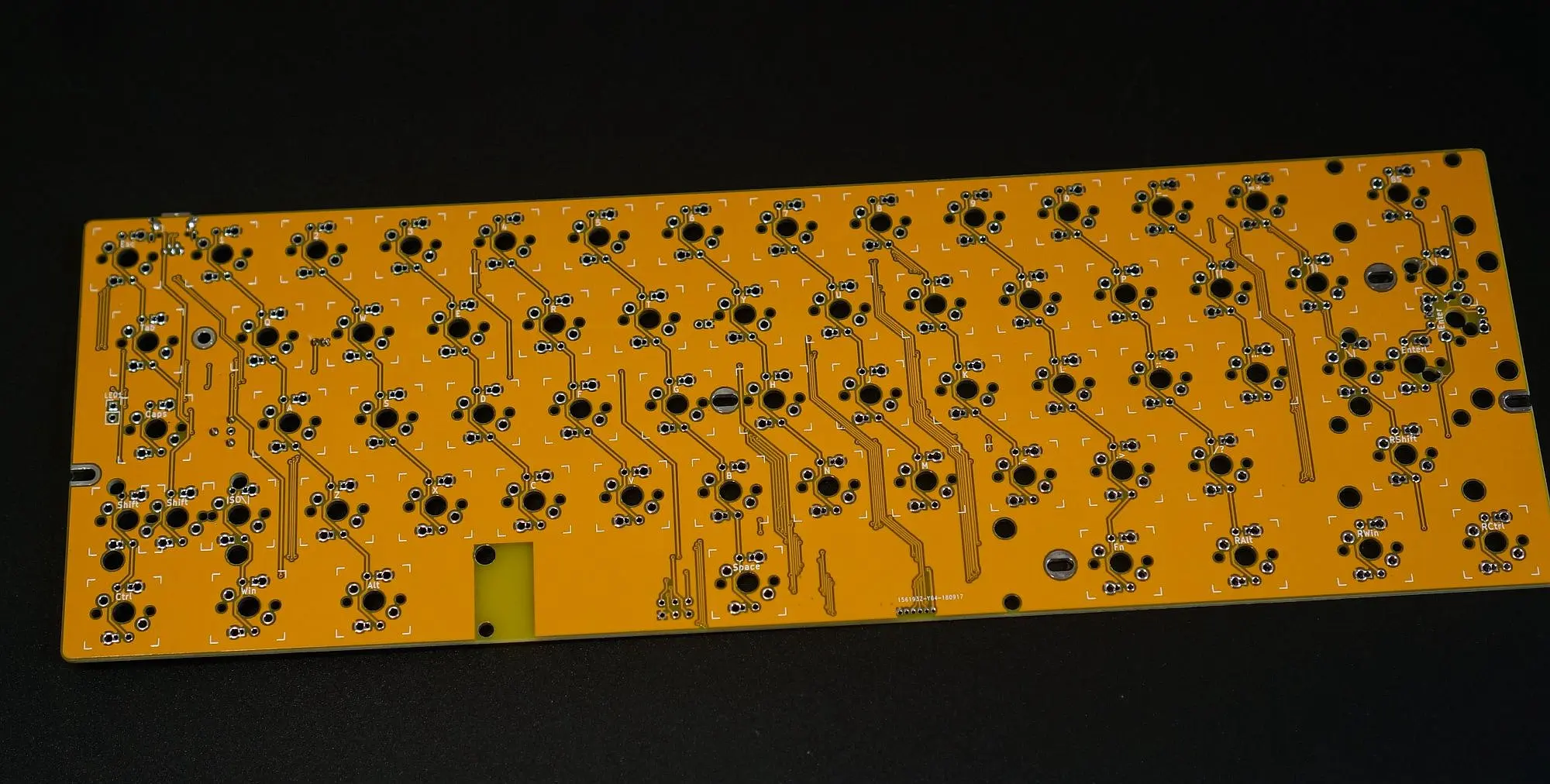

На следующем рисунке находится официальная версия Sao yellow, остальное будет только интерфейс USB Type-C и нижний светильник. Выключатель питания по умолчанию находится на задней панели, а интерфейс батареи по умолчанию находится в положении летучей мыши, как показано на следующем рисунке. Положение переключателя и положение держателя аккумулятора, пожалуйста, свяжитесь с нами, если вам нужно что-то еще.

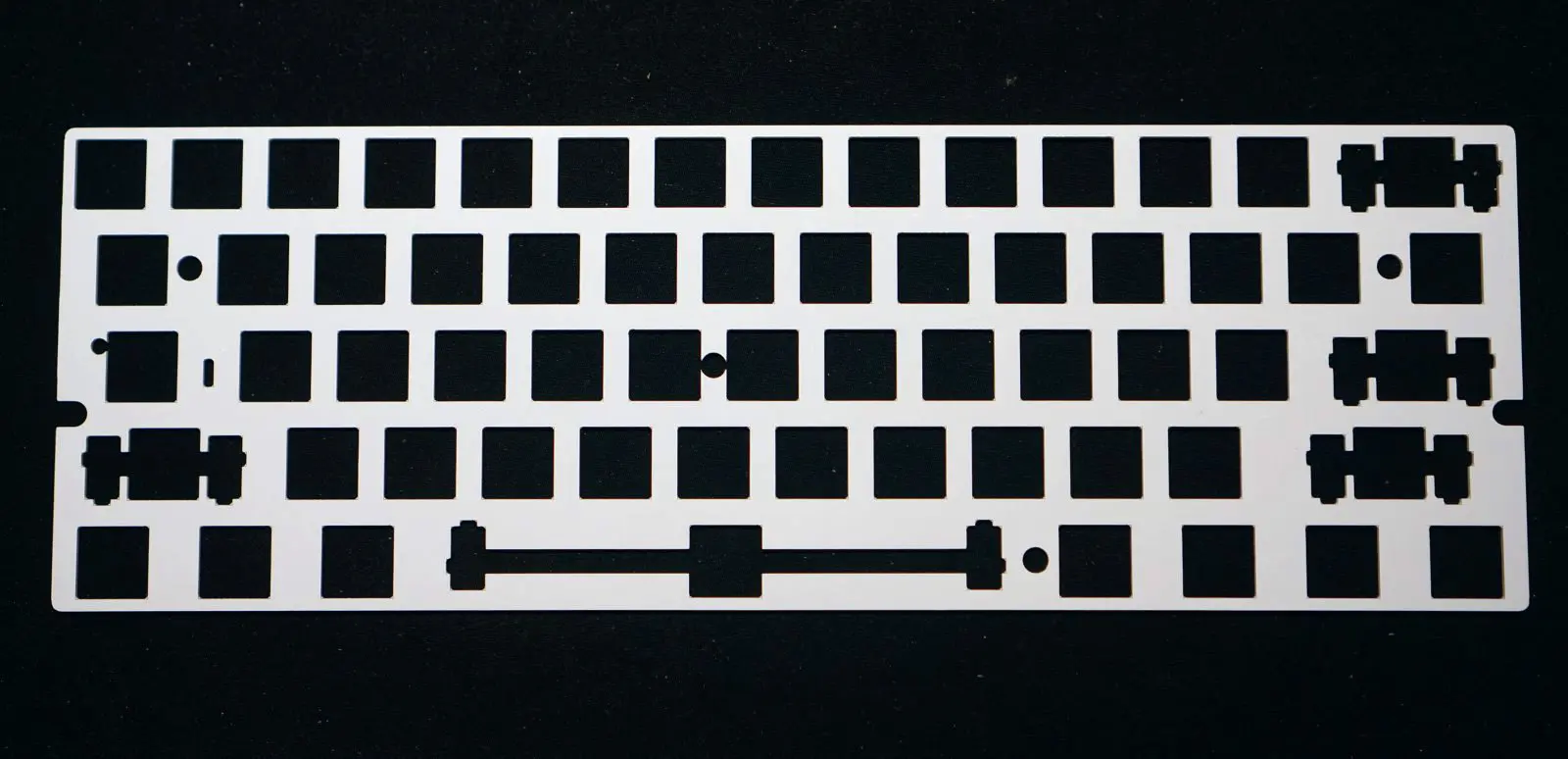

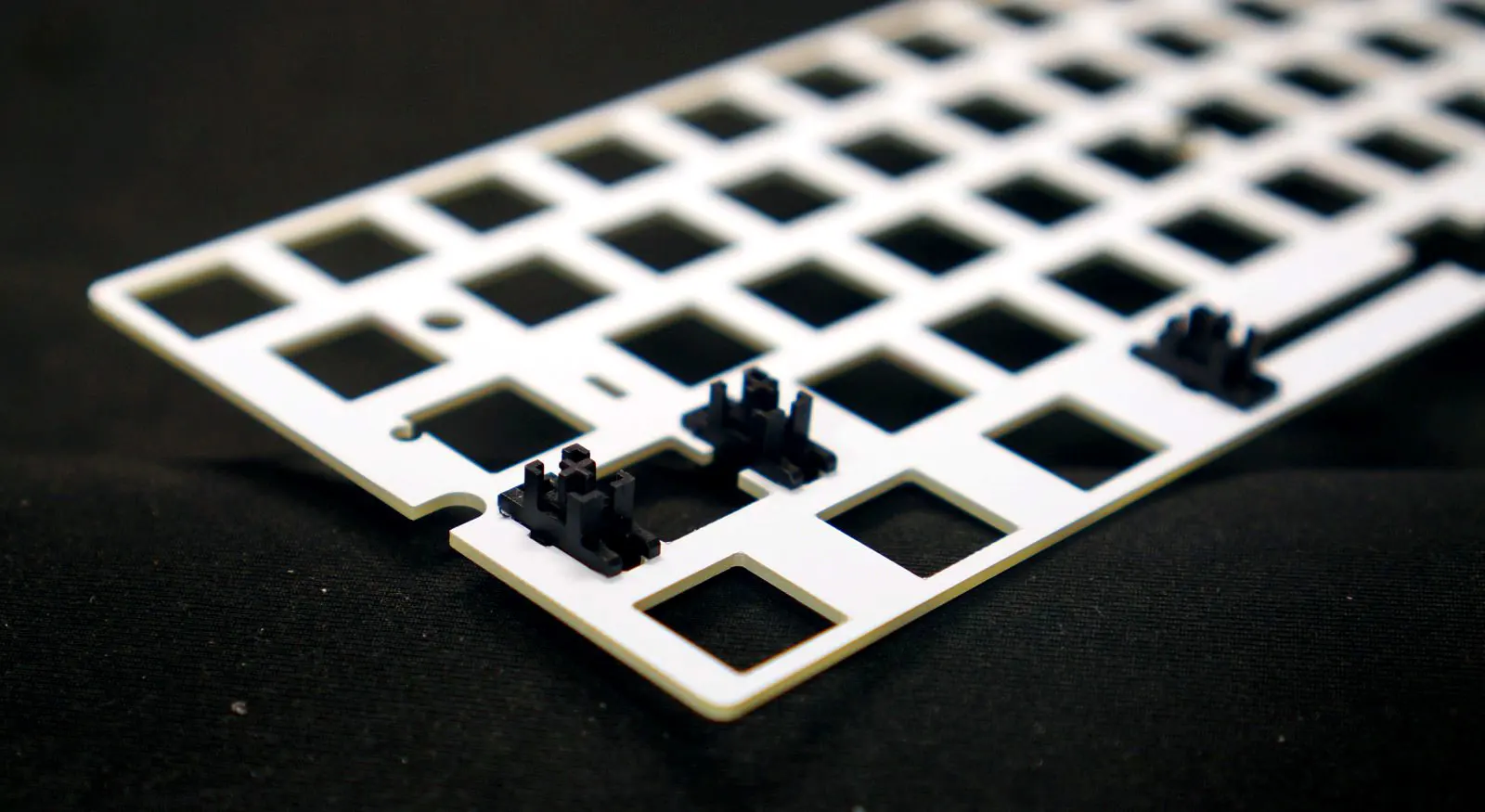

Схема позиционирования из Белого Стекловолокна сделана из материала PCB. Я также сделал это непосредственно с фабрики PCB. Каково Сенсорное ощущение PCB? Это то, что нет медного покрытия, и влияние на сигнал Bluetooth почти незначительно. Эта плата содержит только стандартные американские колонки и не поддерживает ISO Enter (возврат 7 слов). Потому что это одна колонка, если вы используете эту доску, пожалуйста, выберите спутниковую ось стальной пластины. Или небольшое увеличение отверстия для спутникового вала, может также использоваться спутниковый вал PCB.

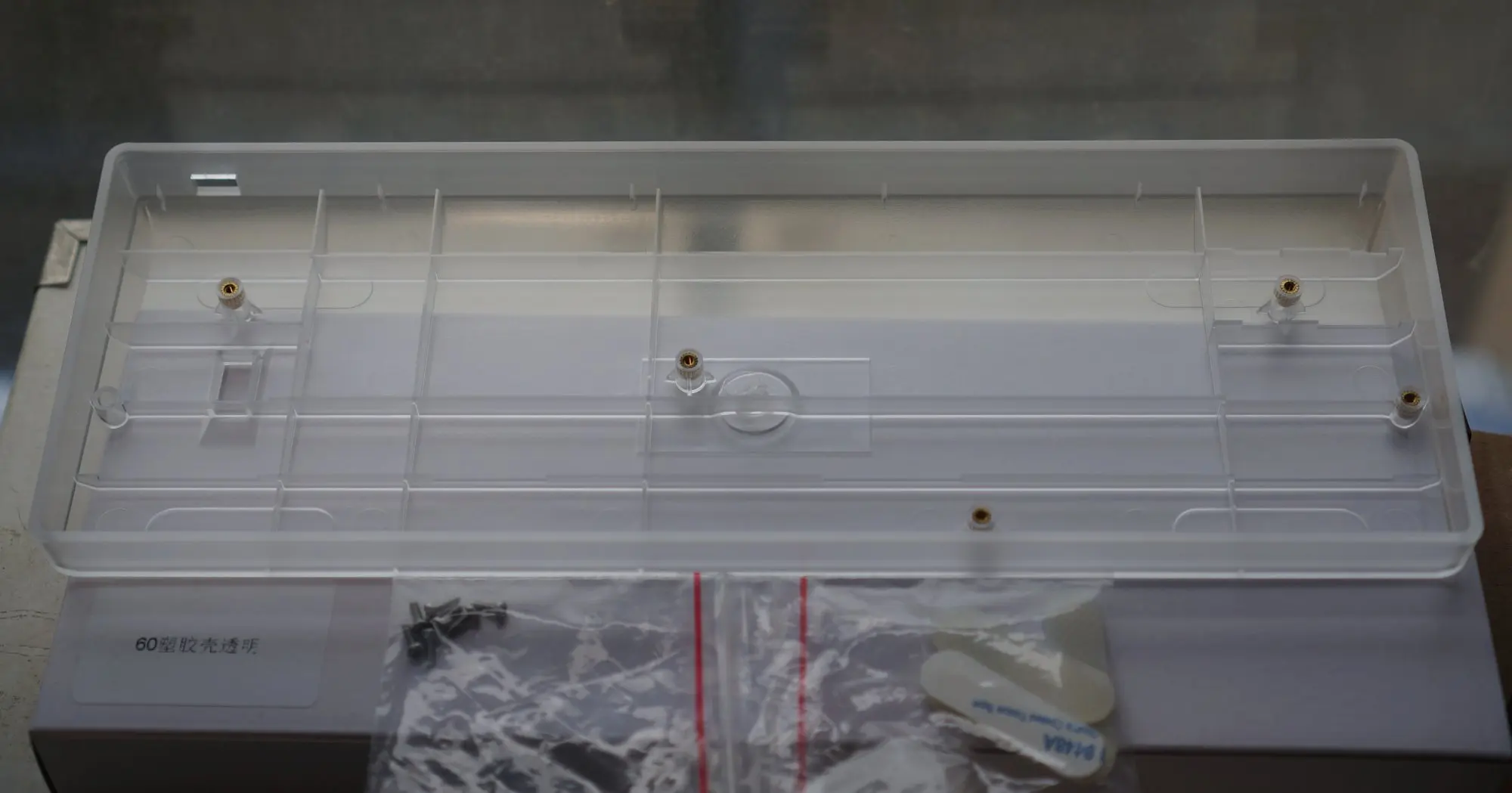

Прозрачный пластиковый чехол с усиленными ребрами

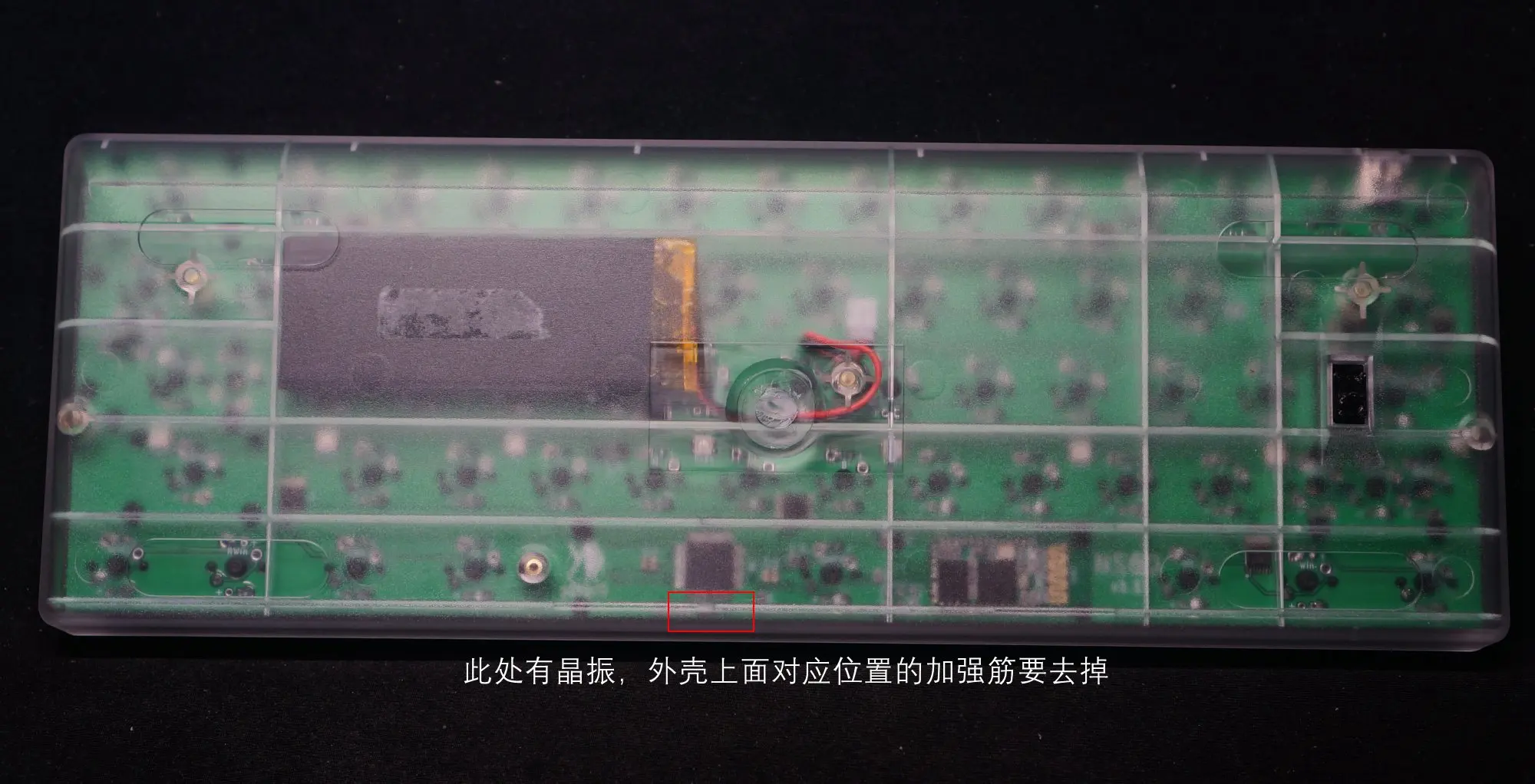

При установке этот чехол, как показано на рисунке ниже, обратите внимание на снятия ребра жесткости здесь(Я купил чехол одновременно, и я изменю его, когда он будет отправлен). Кроме того, аккумулятор можно зафиксировать непосредственно на нижний чехол с помощью двусторонней клейкой ленты. После фиксации настоятельно рекомендуется добавить небольшой раздел, чтобы отделить его от PCB.Апрель 202020's дополнение к следующей фигуре путем иглоукалывания, после этого, нет необходимости ходить на чехол здесь.

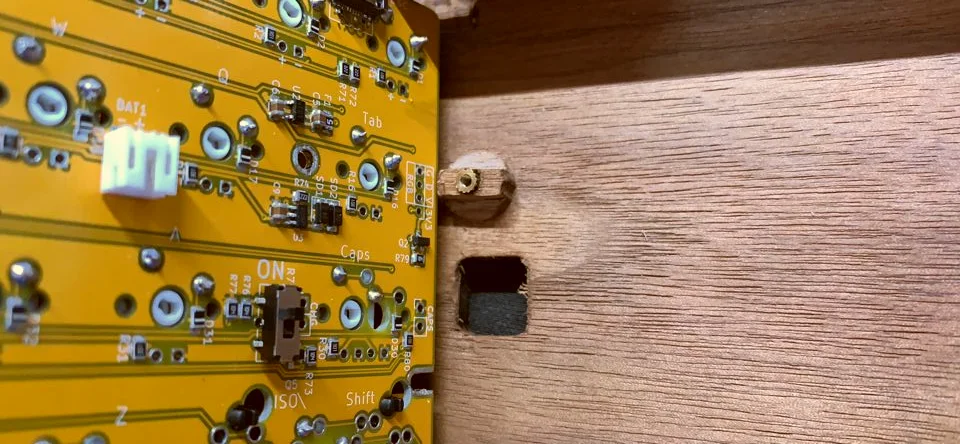

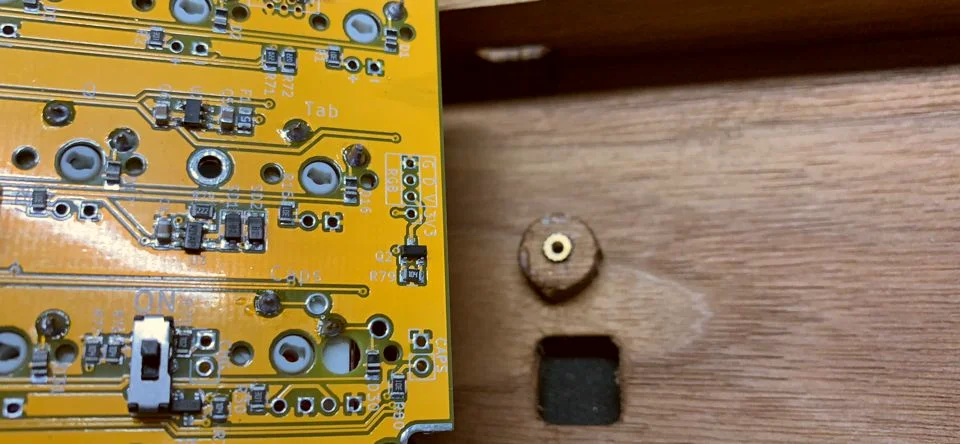

В то же время, как и YD60BLE, если шнековые столбы в некоторых случаях относительно толстые, будьте осторожны, чтобы не повлиять на компоненты. Даже если вы используете пластиковую коробку, вы также должны обратить внимание на место здесь, или носить этот столб немного вниз. (Следующее изображение-YD60BLE, а не NS60, что указывает только на возможную проблему коллизии в этой позиции)

Закончено со ссылкой.

Детали послепродажного обслуживания v0.2:
