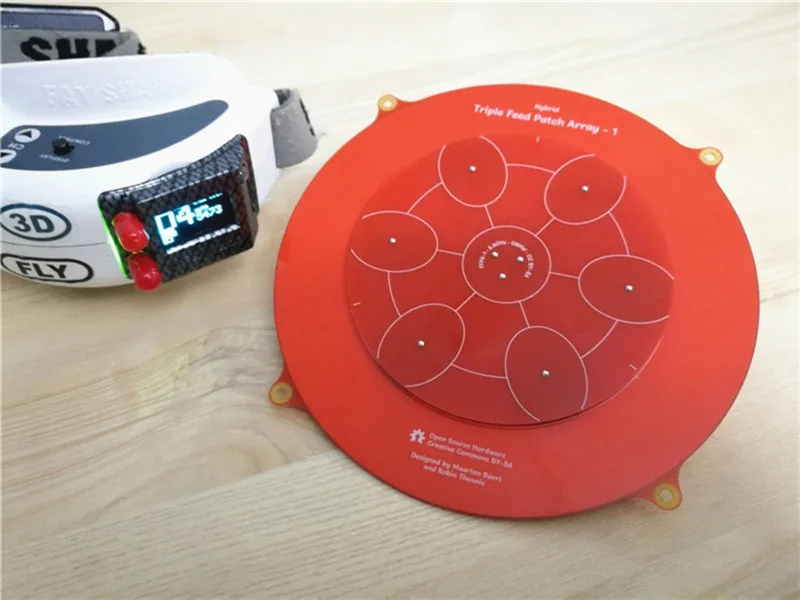

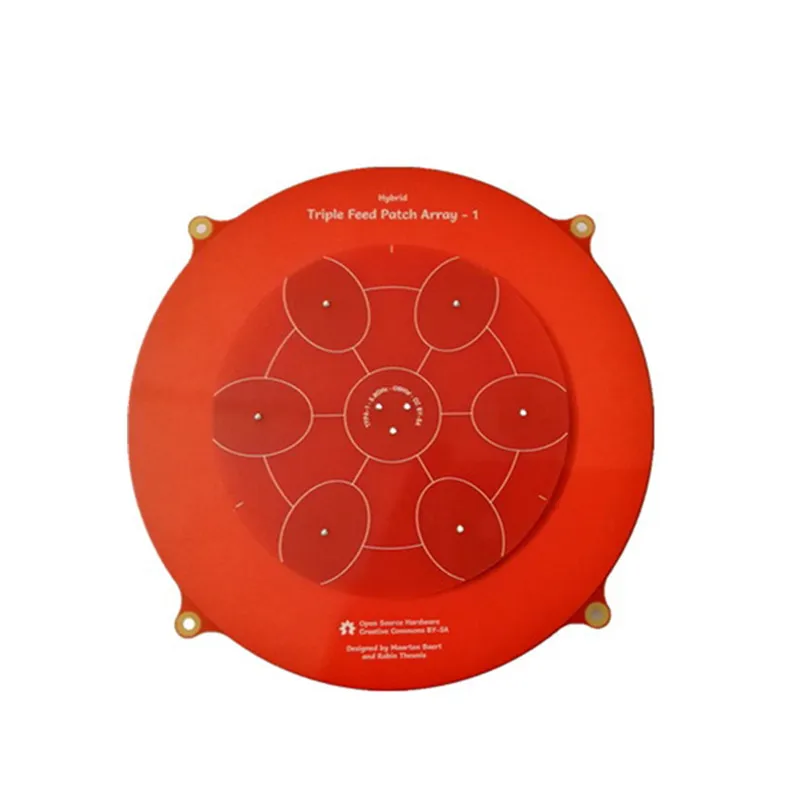

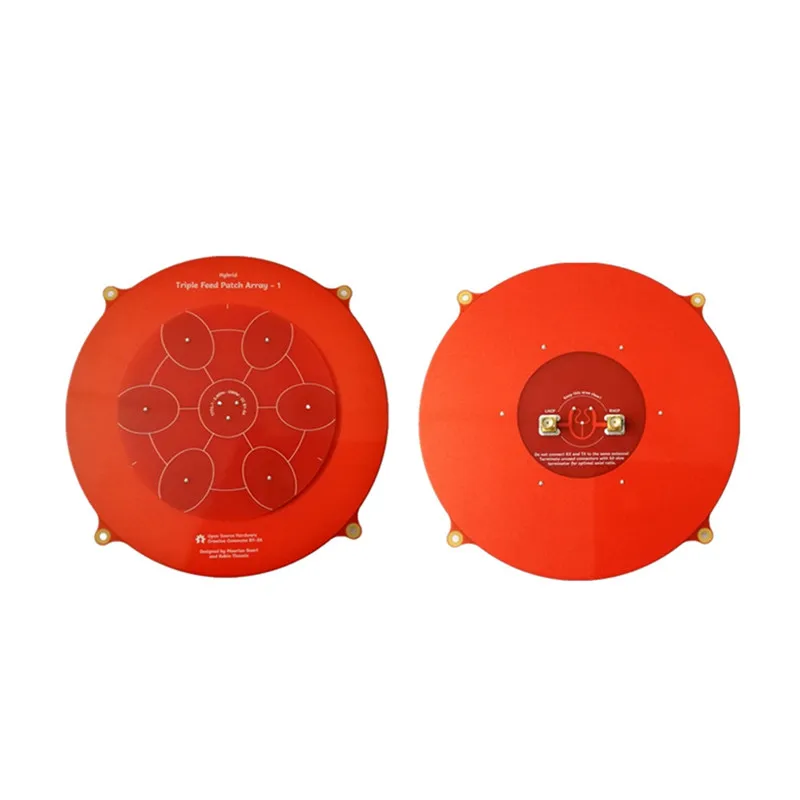

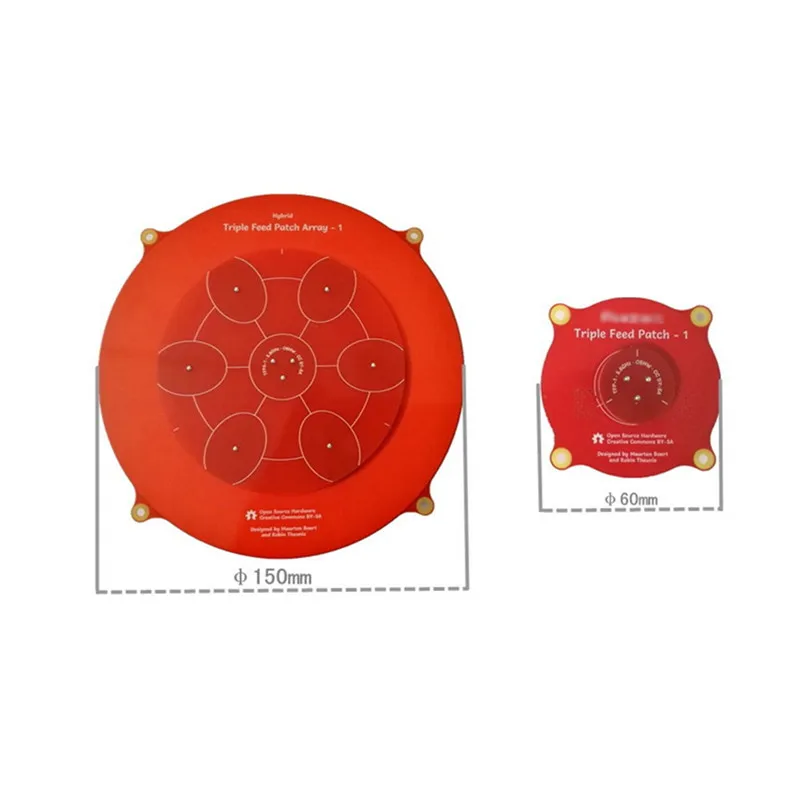

150 мм Тройная подача патч 5 8 ГГц 14dBi пагода массив FPV антенна для RC гоночный Дрон

150 мм Тройная подача патч 5 8 ГГц 14dBi пагода массив FPV антенна для RC гоночный Дрон

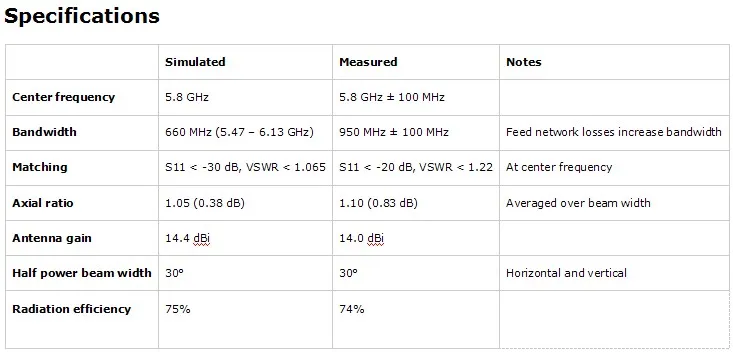

Характеристики:

Центральная частота: 5,8 ГГц

Полоса пропускания: 660 МГц (5,47-6,13 ГГц)

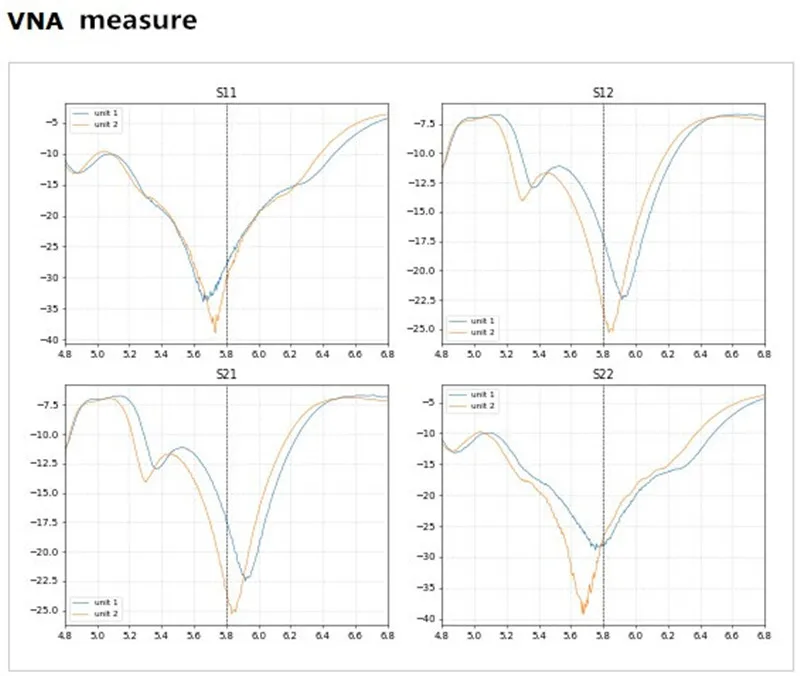

Соответствие: S11 < -30 дБ, VSWR <1,065

Осевое соотношение: 1,05 (0,38 дБ)

Коэффициент усиления антенны: 14,4 dBi

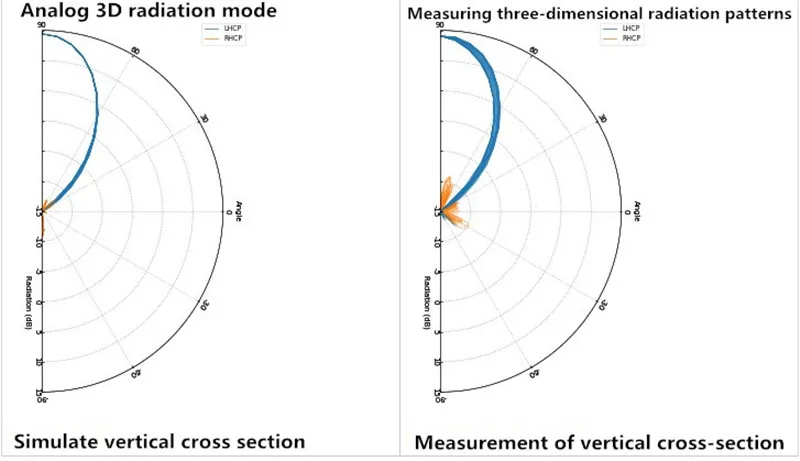

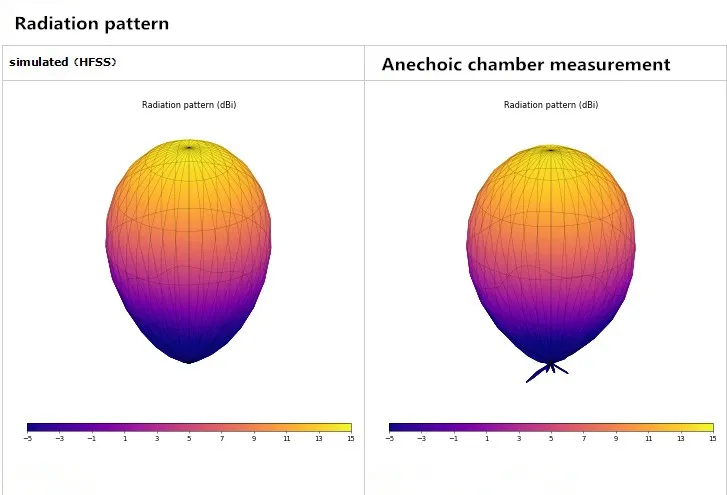

Половина мощности Ширина луча: 30 ° (по горизонтали и вертикали)

Эффективность излучения: 75%

Особенности:

1. Хорошая эффективность излучения. Большинство FR4-based патчей имеют ужасную эффективность, потому что FR4 очень терпеливо на 5,8 ГГц.
Кроме того, большинство антенн массива имеют более высокие потери в сети подачи.
Этот дизайн использует комбинированные патчи, чтобы сохранить сеть подачи простым и уменьшить эти потери.

2. Исключительно хорошее осевое соотношение, не только непосредственно перпендикулярно пластырь, но и вне центра.

3. Высокий коэффициент усиления, хотя и не такой высокий, как теоретический коэффициент усиления массива с 7.
Это связано с тем, что максимизация прибыли приведет к высокой боковой стороне и низкому осевому соотношению.

4. Очень низкая сторона, почти вся энергия сосредоточена в основной части.
Это увеличивает ширину основного бруска за счет некоторого усиления.

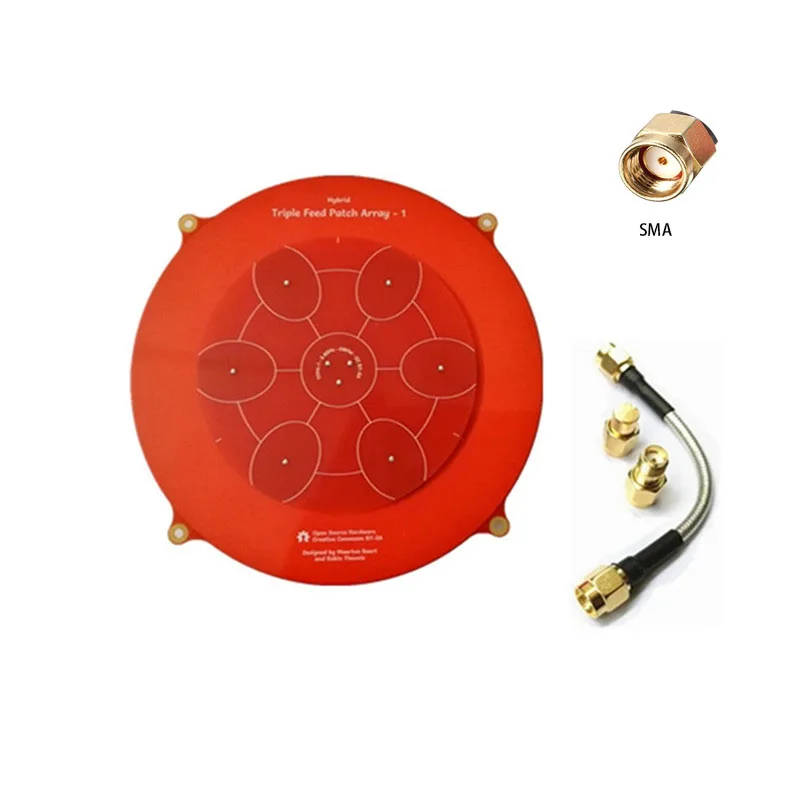

Посылка включает в себя:

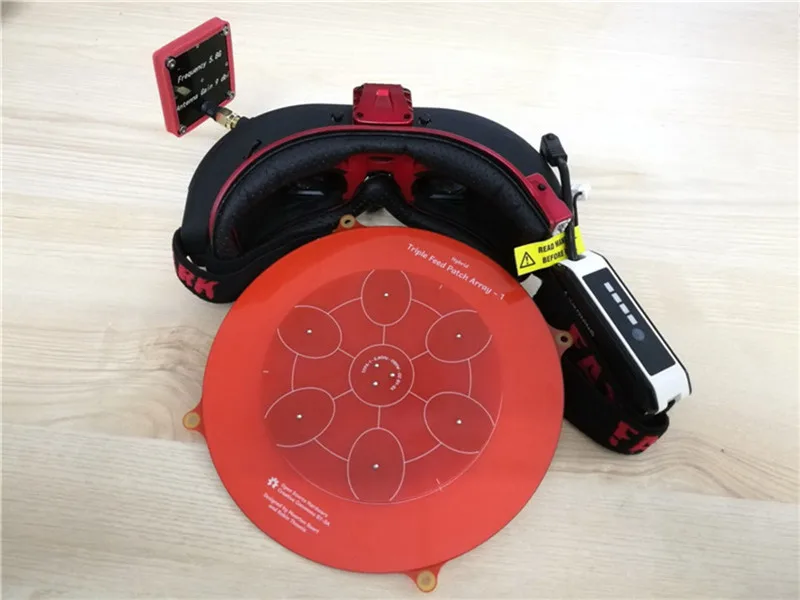

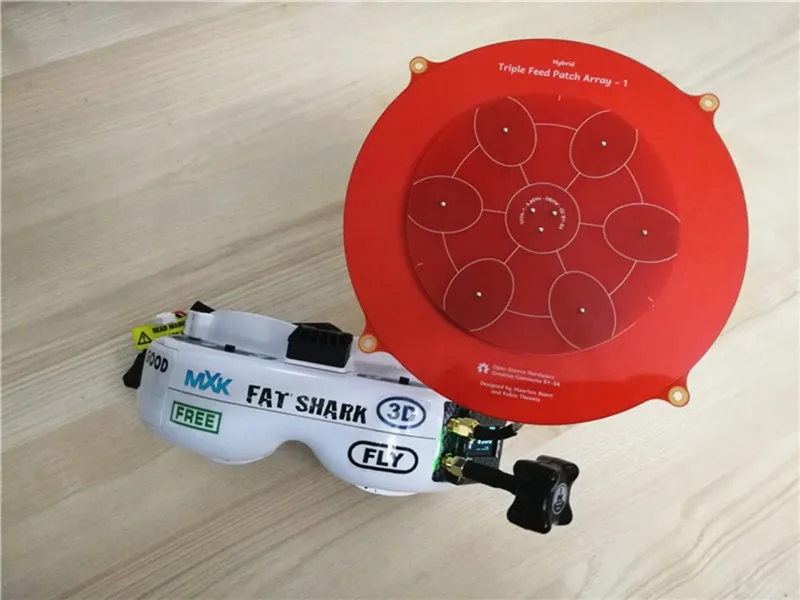

1x150 мм Тройная подача патч 5,8 ГГц 14dBi пагода массив FPV антенна

1 x Удлинительный кабель

Адаптер-2 шт.
