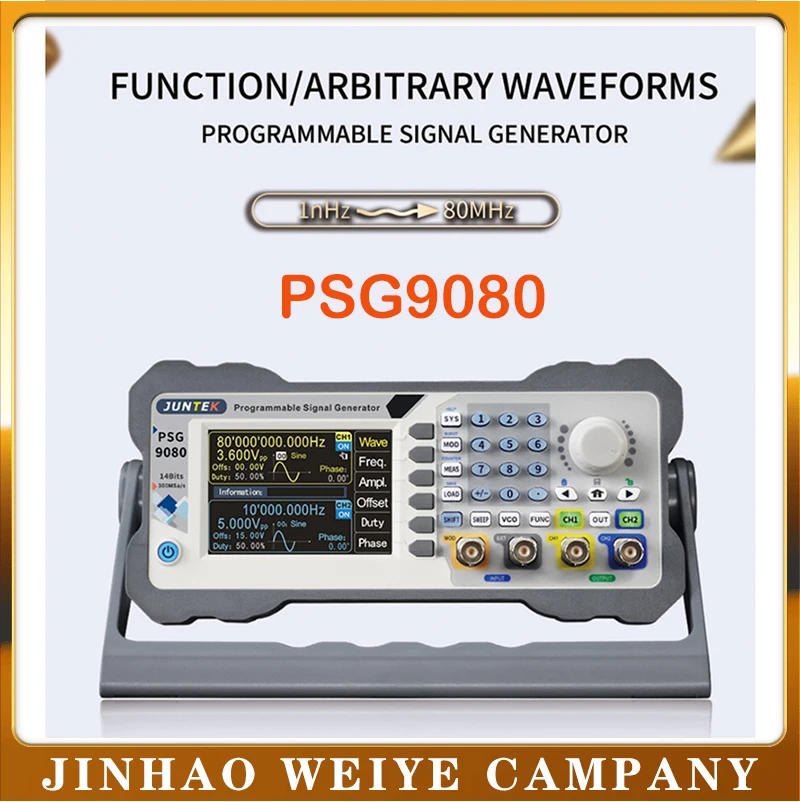

Осциллограф Offical генератор PSG9080 функция/произвольные формы программируемые генераторы сигналов psg9080 1nHz-80mHz

Примечание: наш персонал склада проверит товар перед отправкой

PSG9080 фотографии показывать время

PSG9080 информация показывать время

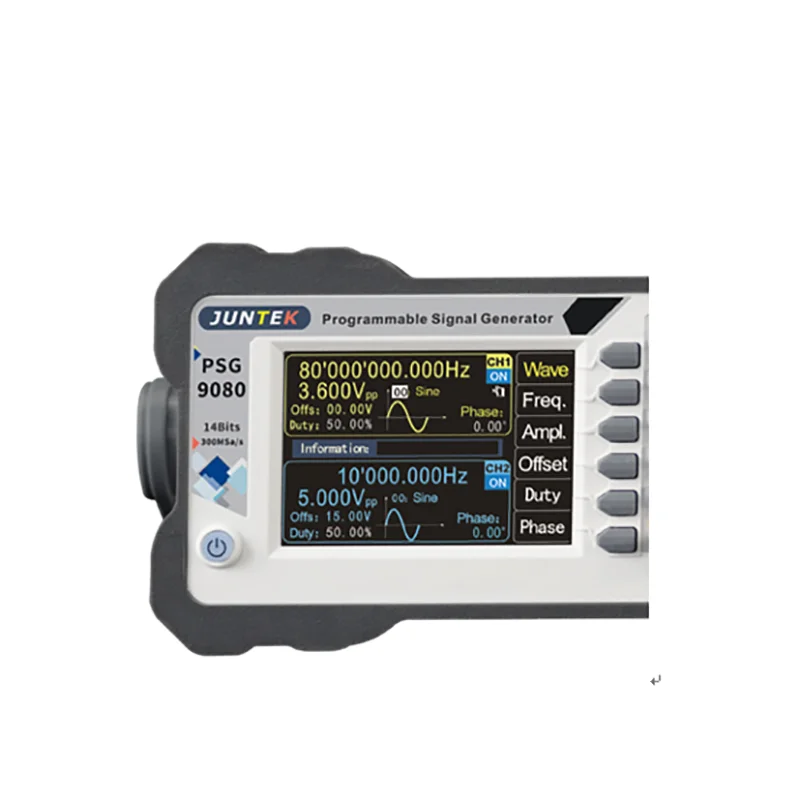

PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора до 80 МГц, с модуляцией, частотной разверткой, частотой измерения сигнала и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Эта серия имеет отличные амплитудно-частотные характеристики, многофункциональные, высокопроизводительные, экономичные, портативные и другие характеристики обеспечивают новые варианты для образования, исследований и разработок, производства, тестирования и других отраслей промышленности. Инструмент-это изысканный внешний вид и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей экран взять с собой новый визуальный опыт.

PSG9080 особенности показывать время

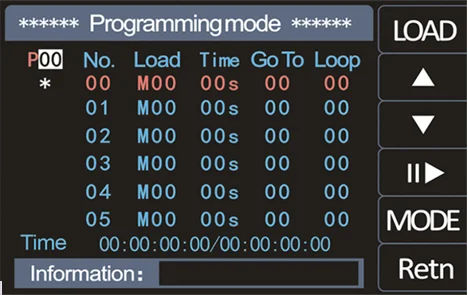

Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, квадратная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для реализации автоматической работы

Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.

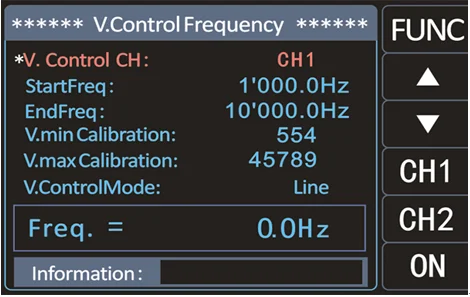

Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.

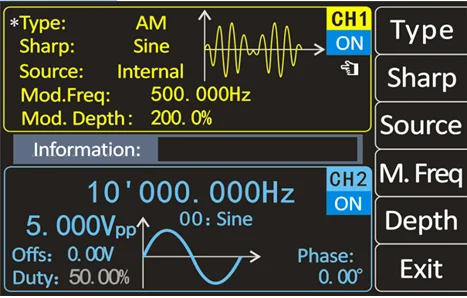

Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.

Высокая Частота дискретизации: частота дискретизации до 400MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.

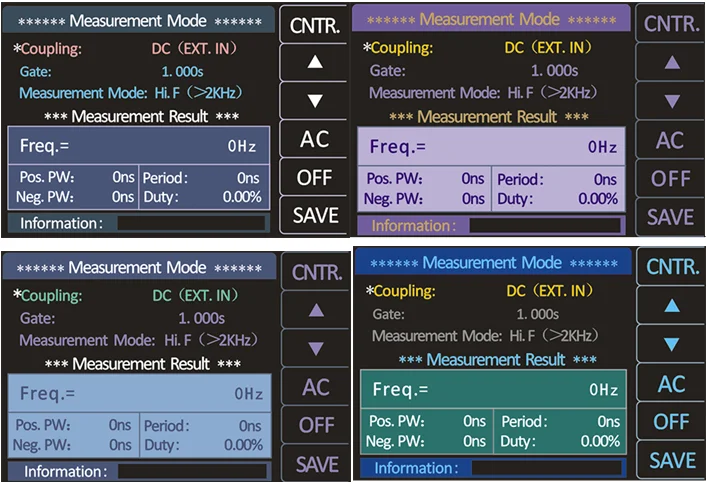

Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранения, чтобы сохранить выбранный цвет

Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.

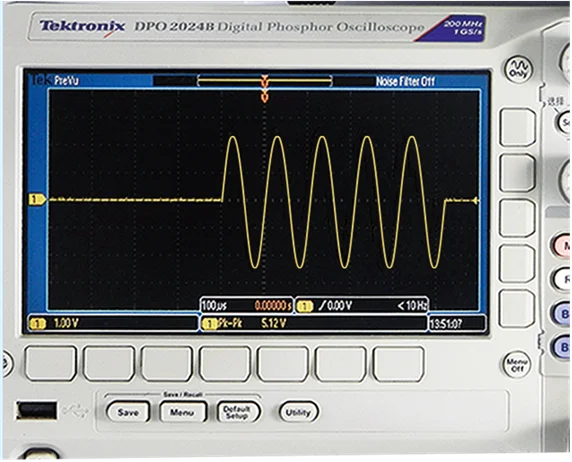

Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000

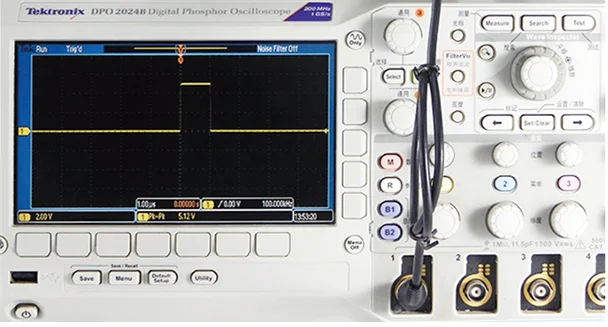

Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифровой и точной регулировки, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

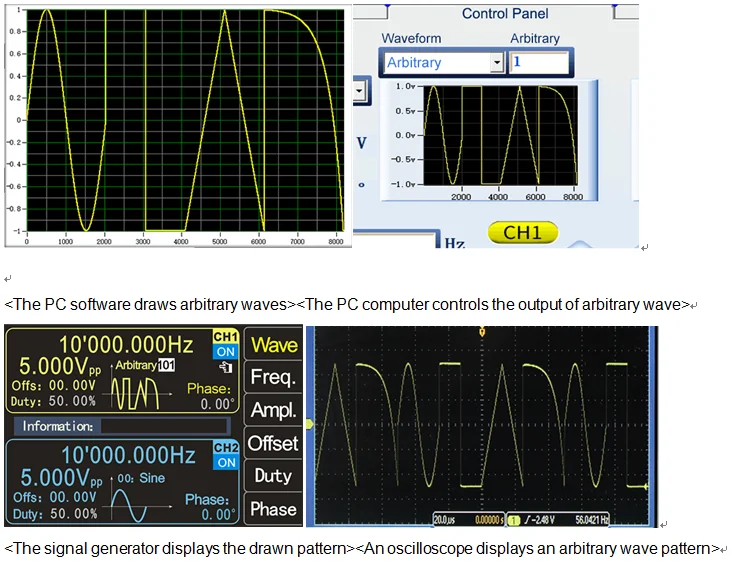

Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)

PSG9080 спецификации показывать время

Модель: PSG9080 Канал: 2 Максимальная частота синусоидальной волны: 80 МГц Частота дискретизации: 300MSA/S Характеристик формы волны Длина волны: 8192 точек/каналов Разрешение волны: 14 бит Тип формы волны: Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла можно точно установить), треугольная волна, восходящая волна зуба, падающая волна зуба, КМОП-волна, уровень постоянного тока, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, Мути-звуковая волна, случайный шум волна, трапециевидная импульсная волна, раковина импульсная волна, Амплитудная модуляционная Форма волны, частотная модуляционная волна и 99 групп пользовательских волновых форм. Частотные характеристики Диапазон частот синусоидальной волны: 1nHz-80MHz Частотный диапазон квадратных волн: 1nHz-30MHz Треугольная волна Частотный диапазон: 1nHz-50MHz Диапазон частоты импульсной волны: 1nHz-30MHz TTL диапазон частот цифровой волны: 1nHz-20MHz Частотный диапазон произвольной волны: 1nHz-50MHz Диапазон регулировки ширины импульса: 5nS ~ 4S Диапазон регулировки импульсного периода: 10NS ~ 40S Минимальное разрешение частоты: 1 Гц Точность частоты: ± 5ppm от 0 до 50 ℃ Стабильность частоты: ± 3ppm в 1 год Синусоидальная волна спектральная Чистота Общее гармоническое искажение: ≤ 0.5%(@ 1 кГц, 5Vpp) Характеристики сигнала Прямоугольная волна Время подъема/падения: ≤ 10 нс Перегрузка ≤ 10% Асимметрия: ≤ 0.1% Пандус и треугольной формы волны Линейность: ≤ 1% (менее 1 МГц) Асимметрия: ≤ 1% (менее 1 МГц) Пульсовой волны Ширина импульса: 5nS ~ 4S Период импульса: 10 нс ~ 40 с Рабочий цикл: 0.01%-99.99% Подъем/падение края: ≤ 10 нс Перегрузка ≤ 10% Произвольная волна Длина волны: 8192 точек (8K точек) Вертикальное разрешение: 14 бит Минимальное время подъема/падения: ≤ 10 нс Перегрузка ≤ 10% Произвольный волновой Нелетучий номер хранения: 99 Выход характеристики Амплитуда Амплитудный диапазон: частота ≤ 1 МГц ------ 2mVpp ~ 25Vpp 1 МГц ≤частота
