Гибридный контроллер заряда от ветра и солнечной батареи 12 В 24 48 2000 Вт MPPT 40 А 30 20

Гибридный контроллер заряда от ветра и солнечной батареи 12 В 24 48 2000 Вт MPPT 40 А 30 20

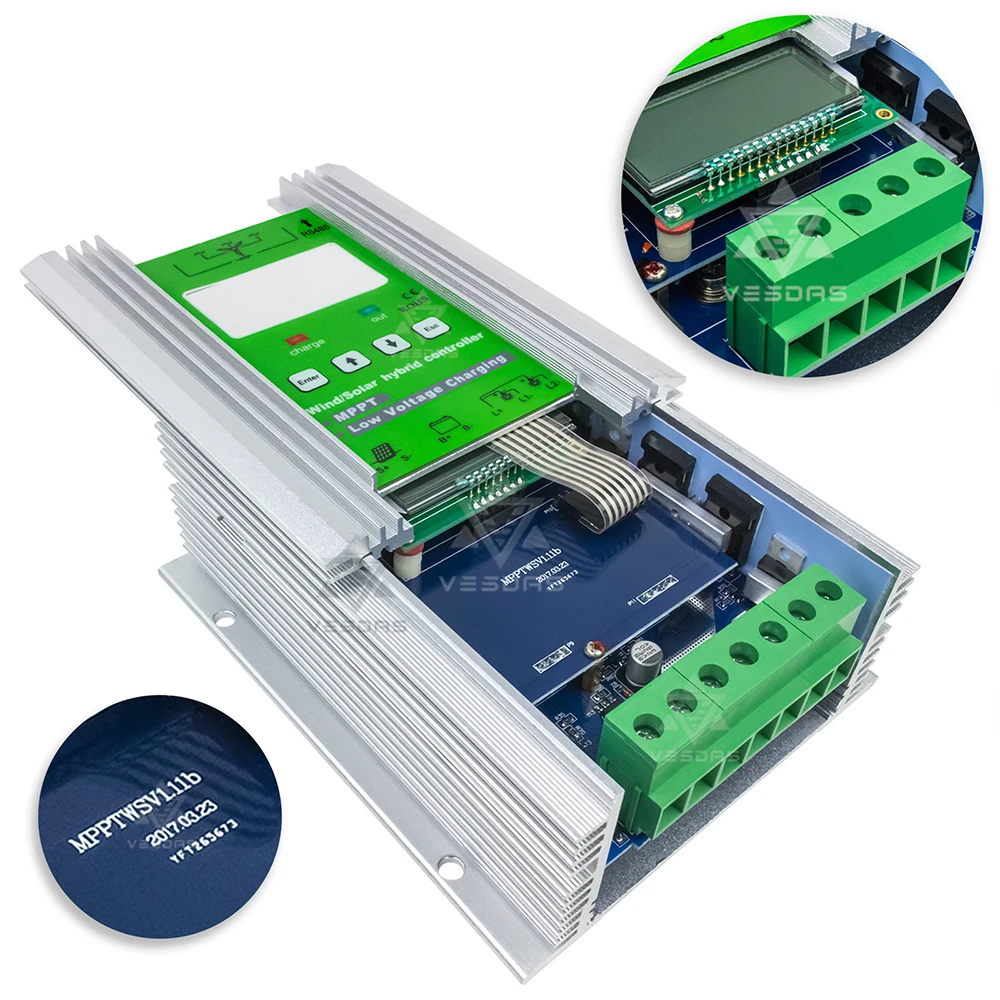

Благодарим Вас за выбор JN серии Privilege Version Wind и Solar Hybrid solar charging controller. Эта серия продуктов использует передовой высокоскоростной процессор и алгоритм управления MPPT для обеспечения зарядки MPPT с низкой скоростью ветра, с высокой скоростью отклика, высокой надежностью и высокими стандартными характеристиками indus.

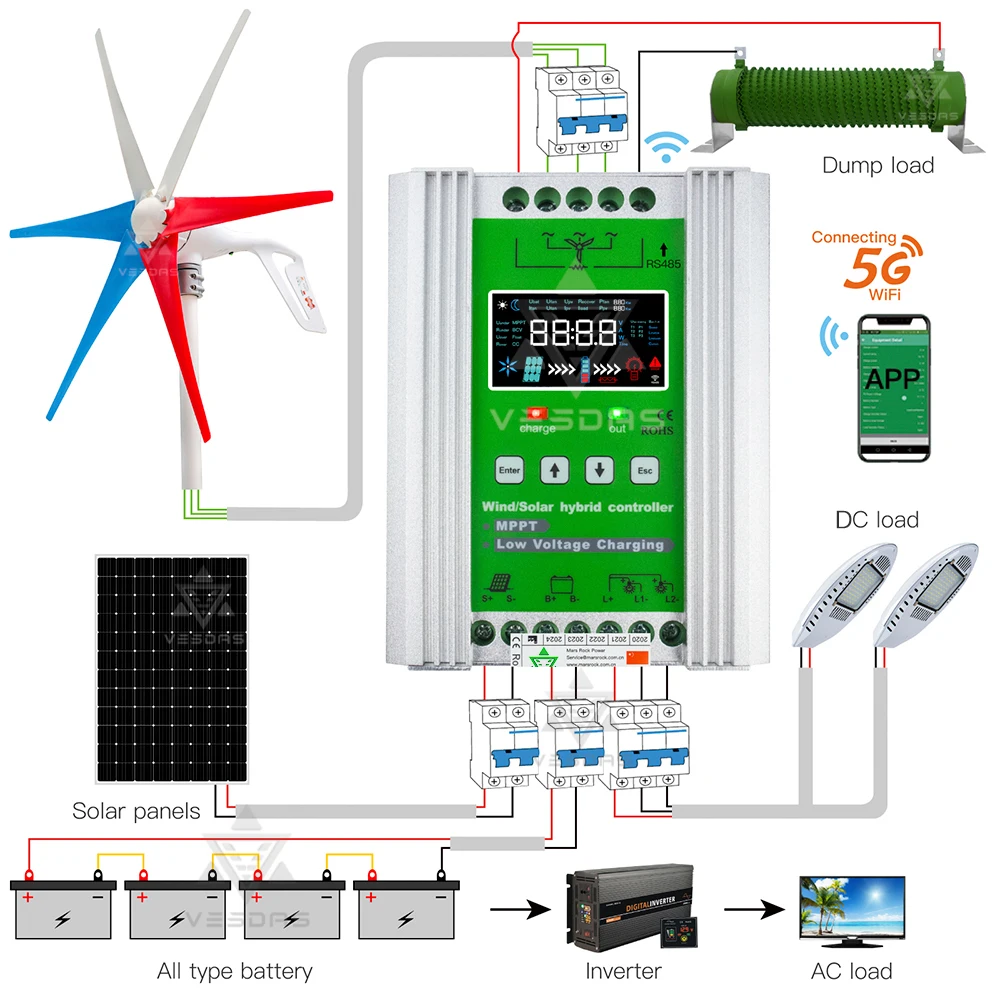

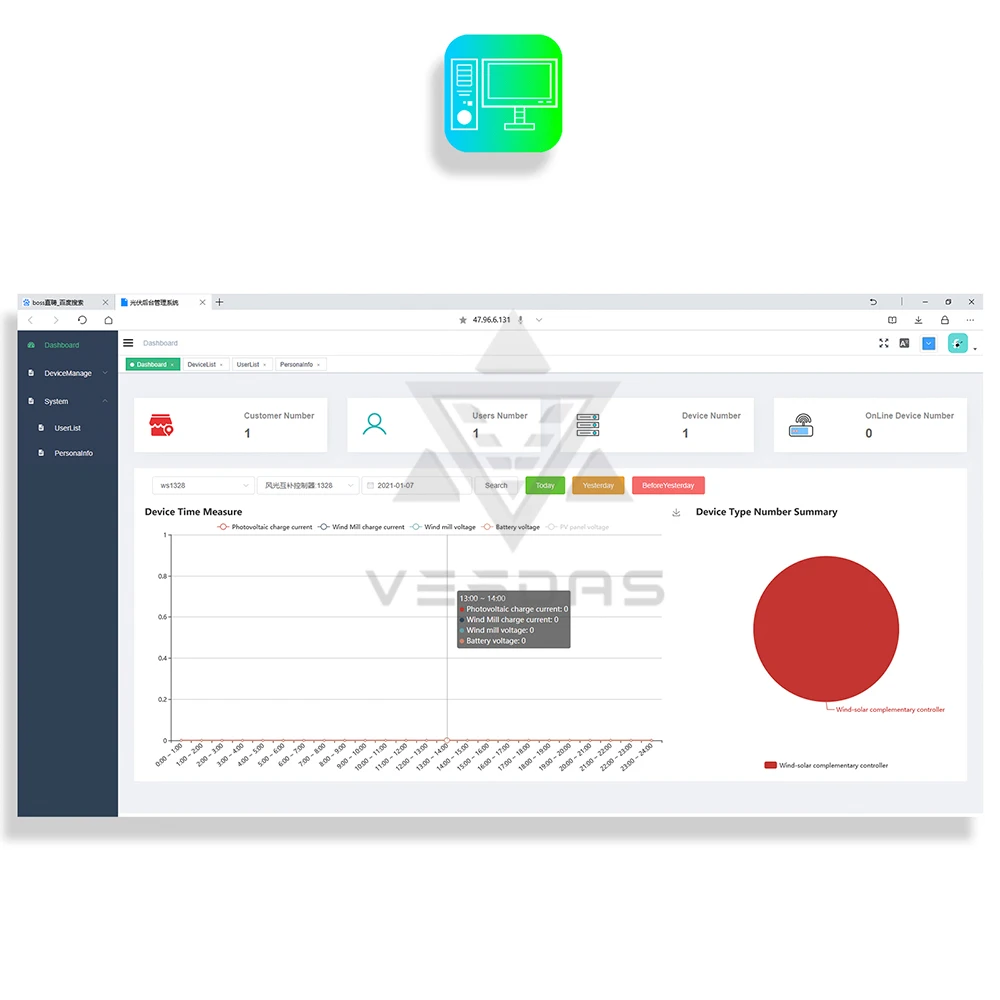

Контроллер принимает дизайн цветного экрана, информация о дисплее более полная, интерфейс дисплея более четкий, контроллер поддерживает модуль Wi-Fi и модуль GPRS для расширения и реализации облачного мониторинга приложений. Контроллер подходит для солнечной автономной системы, автоматически контролирует зарядку и разрядку, и может быть применен в основных станциях связи, бытовых системах, системах уличного освещения, полевом мониторинге и других областях.

2. Особенности продукта

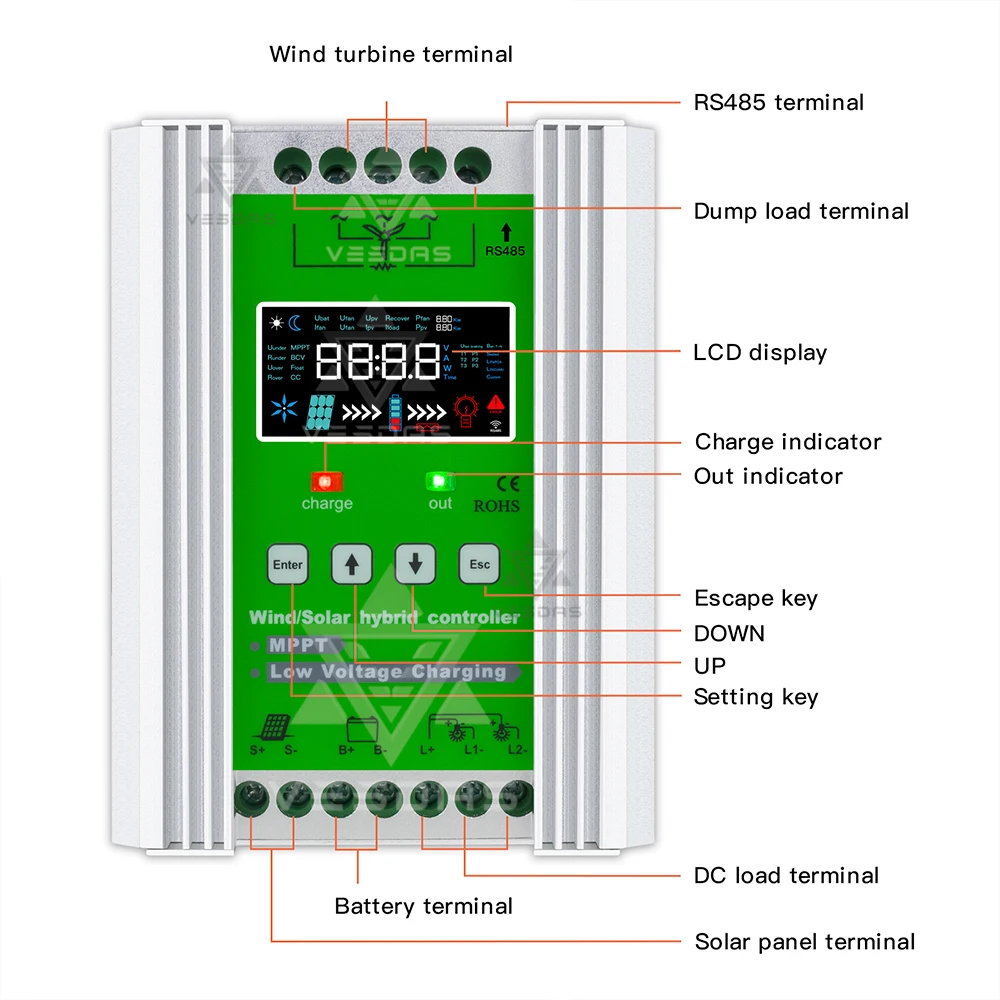

● Дисплей принимает цветной экран, дизайн, отображения информации является более полная интерфейса дисплея чётче, и 4-кнопочный интерфейс человек-машина и настройка работы более удобно;

● Алгоритм управления MPPT, используемый для зарядки вентилятора, обеспечивает зарядку MPPT при низкой скорости ветра.

● Трехступенчатый режим зарядки вентилятора: MPPT зарядка-подъемная зарядка-плавающая зарядка.

● Фотоэлектрический трехступенчатый режим зарядки: CC постоянный ток-подъемная зарядка-плавающая зарядка.

● Система батарей 12 В/24 В автоматически распознает, или система батарей 12 В/24 В автоматически распознает (опционально).

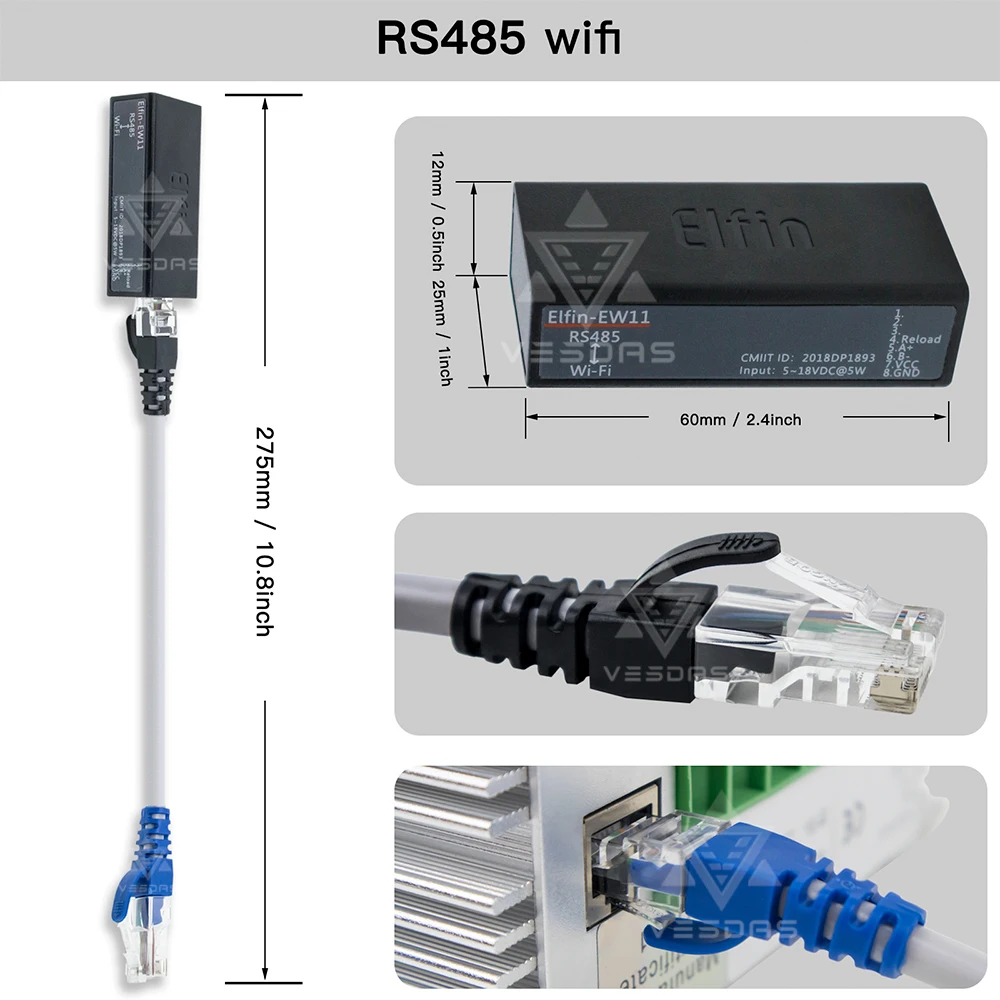

● Связь RS485 может обеспечить протокол связи для унифицированного управления facitiilate и вторичного развития для клиента.

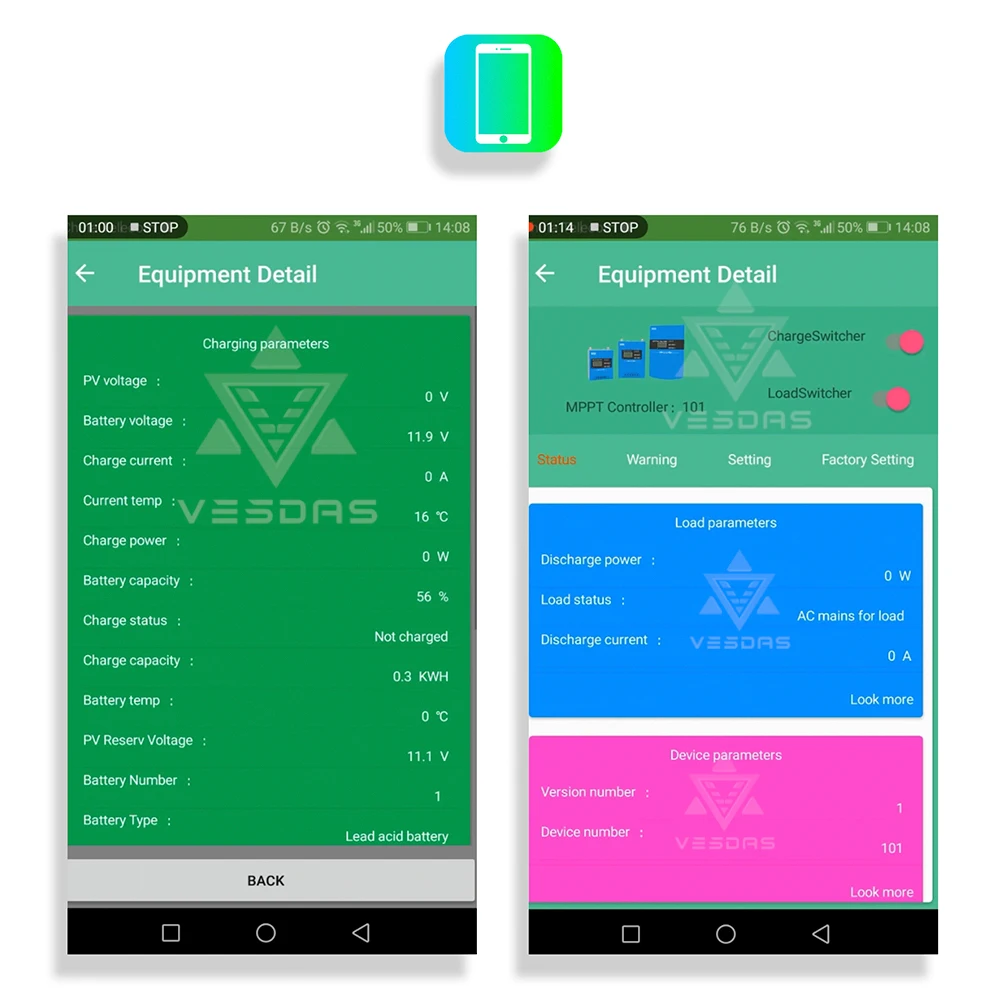

● Параметры работы контроллера можно просматривать и устанавливать через приложение «мобильный телефон». (Опционально)

● Контроллер имеет комплексные функции защиты, такие как перезарядка, перегрузка и перегрузка;

● Свинцово-кислотная батарея, тройная литиевая батарея, литий-железо фосфат, пользовательский четыре типа батарей режим зарядки на выбор;

● Контроллер имеет различные режимы контроля нагрузки, нагрузка имеет два выхода, а выходная мощность и время могут быть установлены;

● Контроллер имеет широкую адаптивность, адаптивность днем и ночью;

Системный параметр

Имя параметра

600 Вт

1000 Вт

1200 Вт

1600 Вт

1600 Вт

2000 Вт

2400 Вт

3000 Вт

Напряжение/в аккумуляторной системы

12

24

48

PV массив максимальное напряжение открытого замыкания/V

27,6

55,2

105

Восстановление напряжения после PV массив максимальное напряжение открытого замыкания/в

26,4

52,8

100

PV массив Минимальное рабочее напряжение/в

> Vbat + 1V

> Vbat + 1V

> Vbat + 1V

Номинальный ток PV (A)

25

40

25

33

17

21

25

30

PV мощность/Вт

≦ 300

≦ 500

≦ 600

≦ 800

≦ 800

≦ 1000

≦ 1200

≦ 1500

Номинальное напряжение вентилятора/в

12

24

48

Максимальное напряжение открытого замыкания/в

25,6

51,2

102,4

Номинальный ток вентилятора

25

40

25

33

17

21

25

30

Мощность ветровой турбины/Вт

≦ 300

≦ 500

≦ 600

≦ 800

≦ 800

≦ 1000

≦ 1200

≦ 1500

Напряжение ограничения зарядки

Vbat>BCV + 0,4 V

Vbat>BCV + 0,4 V

Vbat>BCV + 0,4 V

Выходная нагрузка постоянного тока Номинальный ток/A(LOAD1 + LOAD2)

30А (максимальная односторонняя 15а)

30А (максимальная односторонняя 15а)

30А (максимальная односторонняя 15а)

Таблица параметров батареи:

Свинцово-кислотная батарея (одиночный 12 В)

Номинальное напряжение/в системы

12V система (1 строка)

24V система (2 строки)

48V система (4 строки)

12 В значение по умолчанию

Перенапряжение (перезарядка)/в

13 ~ 17 в

26 ~ 34 в

52 ~ 68 в

15,5 V

Возврат перенапряжения/в

13 ~ 17 в

26 ~ 34 в

52 ~ 68 в

15 в

Увеличение напряжения зарядки/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

14,4 В

Плавающее напряжение зарядки/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

13,8 В

Пониженное напряжение/в

7 ~ 13 в

14 ~ 26 в

28 ~ 52 в

10,8 В

Пониженное напряжение возвращаемое напряжение/в

9 ~ 15 в

18 ~ 30 в

36 ~ 60 в

13,1 в

Трехкомпонентная литиевая батарея (одна секция 3,7 V)

Номинальное напряжение системы

12 В система (по умолчанию 3 струны)

24V система (по умолчанию 6 Строки)

Система 48 В (по умолчанию 12 струн)

3 строк по умолчанию

Перенапряжение (перезарядка)/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

13,5 V

Возврат перенапряжения/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

12,6 V

Увеличение напряжения зарядки/в

10,5 ~ 15В

21 ~ 30 в

42 ~ 60 в

12,4 в

Плавающее напряжение зарядки/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

12,0 в

Пониженное напряжение/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

9,3 В

Пониженное напряжение возвращаемое напряжение/в

6 ~ 13,5 V

12 ~ 27 в

24 ~ 54 в

10,5 V

Количество струн

3 ~ 4

6 ~ 8

14 ~ 18

3

Литий-железо фосфат (односекционный 3,2 V)

Номинальное напряжение системы

12 В система (по умолчанию 3 струны)

24V система (по умолчанию 6 Строки)

Система 48 В (по умолчанию 12 струн)

3 строк по умолчанию

Перенапряжение (перезарядка)/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

11,7 V

Возврат перенапряжения/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

11,1 В

Увеличение напряжения зарядки/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

10,8 В

Плавающее напряжение зарядки/в

9 ~ 12 В

18 ~ 24 В

36 ~ 48 В

10,2 В

Пониженное напряжение/в

6 ~ 12 В

12 ~ 24 В

24 ~ 48 В

8,4 в

Пониженное напряжение возвращаемое напряжение/в

6 ~ 12 В

12 ~ 24 В

24 ~ 48 В

9,6 в

Количество струн

3 ~ 4

6 ~ 8

14 ~ 18

3

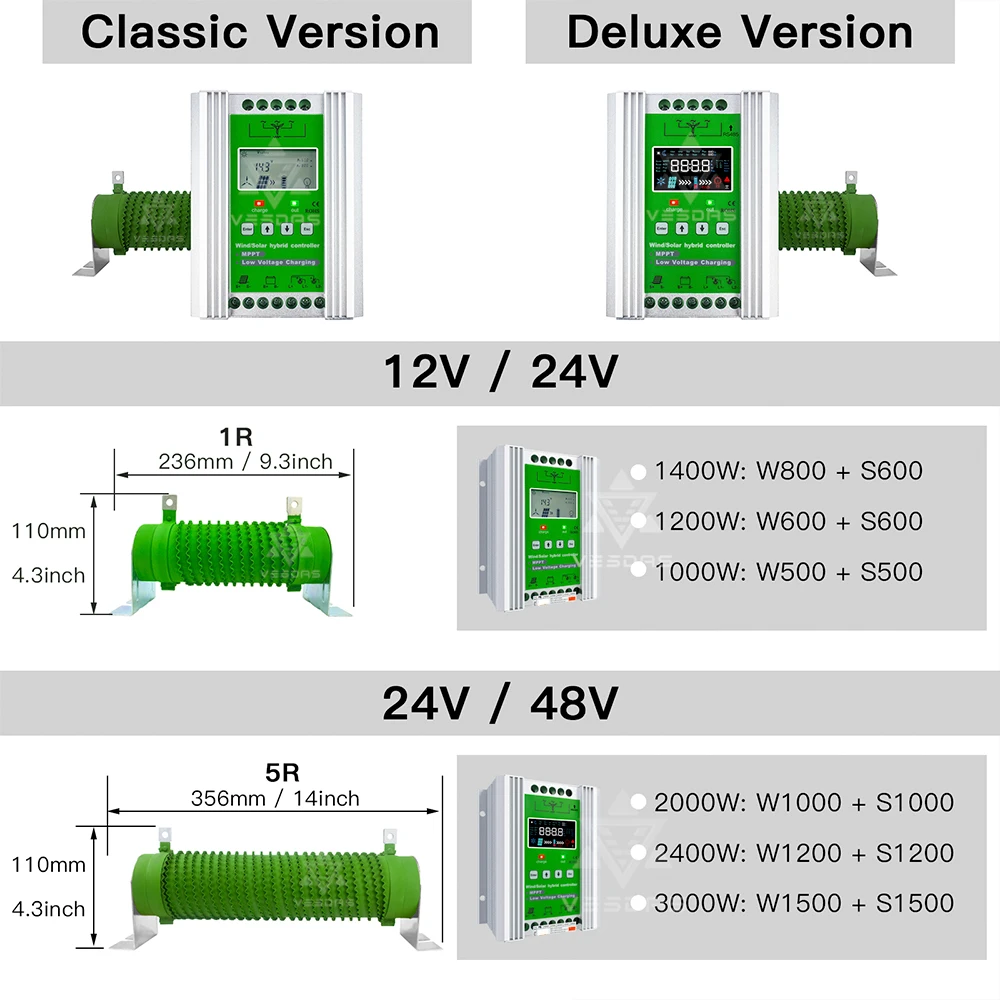

Таблица размеров сопротивления разгрузки

Мощность

L ± 5

L1 ± 5

L2 ± 5

A ± 3

B ± 1

C ± 0,5

D ± 1

Ч ± 5

Вт ± 1

300 Вт

216

180

198

50

14

6

8

100

50

500 Вт

236

180

208

60

16

6

8

110

60

1000 Вт

356

300

328

60

16

6

8

110

60

Единица измерения: мм.

Аналогично, другие типы батарей и пользовательские режимы могут быть установлены таким же способом, как и выше. Цифровой серийный номер и справочная таблица типа батареи:

Тип номера

Тип батареи

Определение

1

Герметичный

Свинцово-кислотные батареи

2

LiFePO4

Литий-железо фосфат батарея

3

LiNiCoMn

Тройной литиевый аккумулятор

4

На заказ

Настройка

Настройка параметров контроля времени

Примечание: таким же образом, время и пространство второй период времени T2, второй период времени выходная мощность P2 процент и время пространства третий период времени T3, И третий период выходной мощности P3 процент может быть установлен;

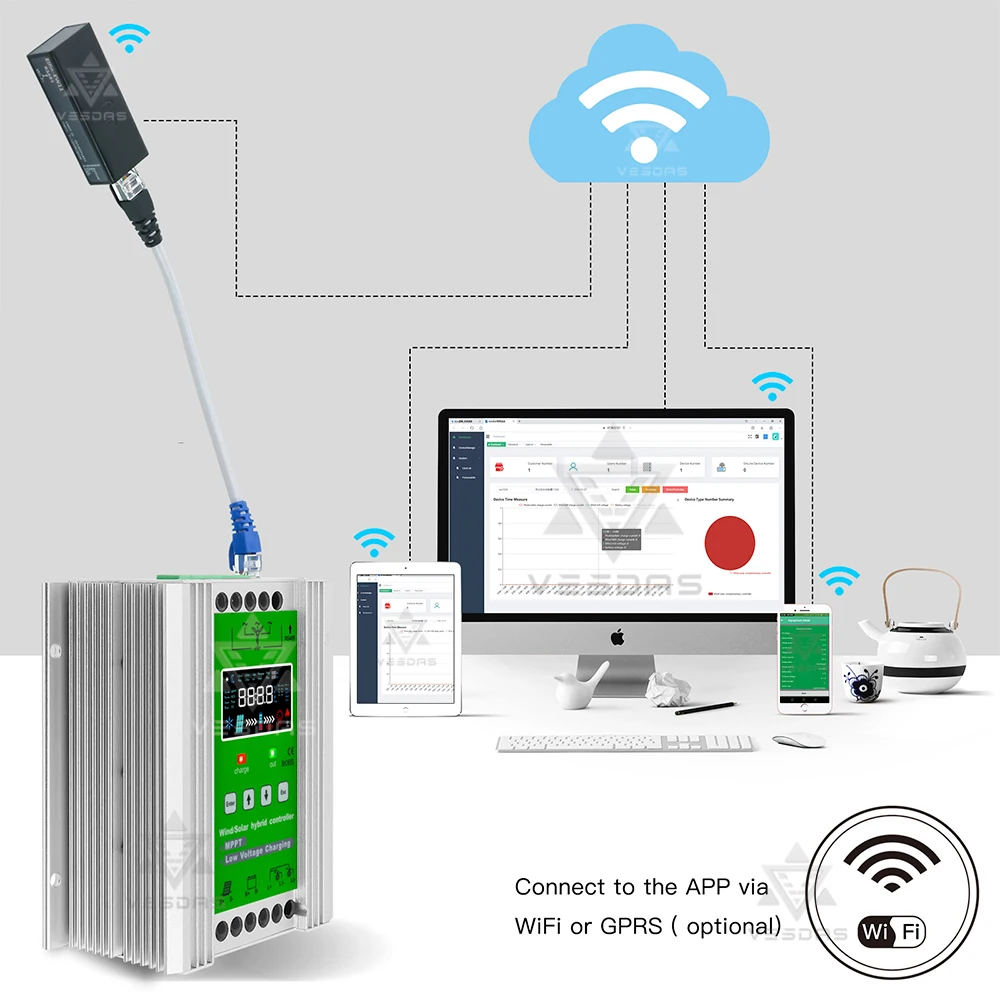

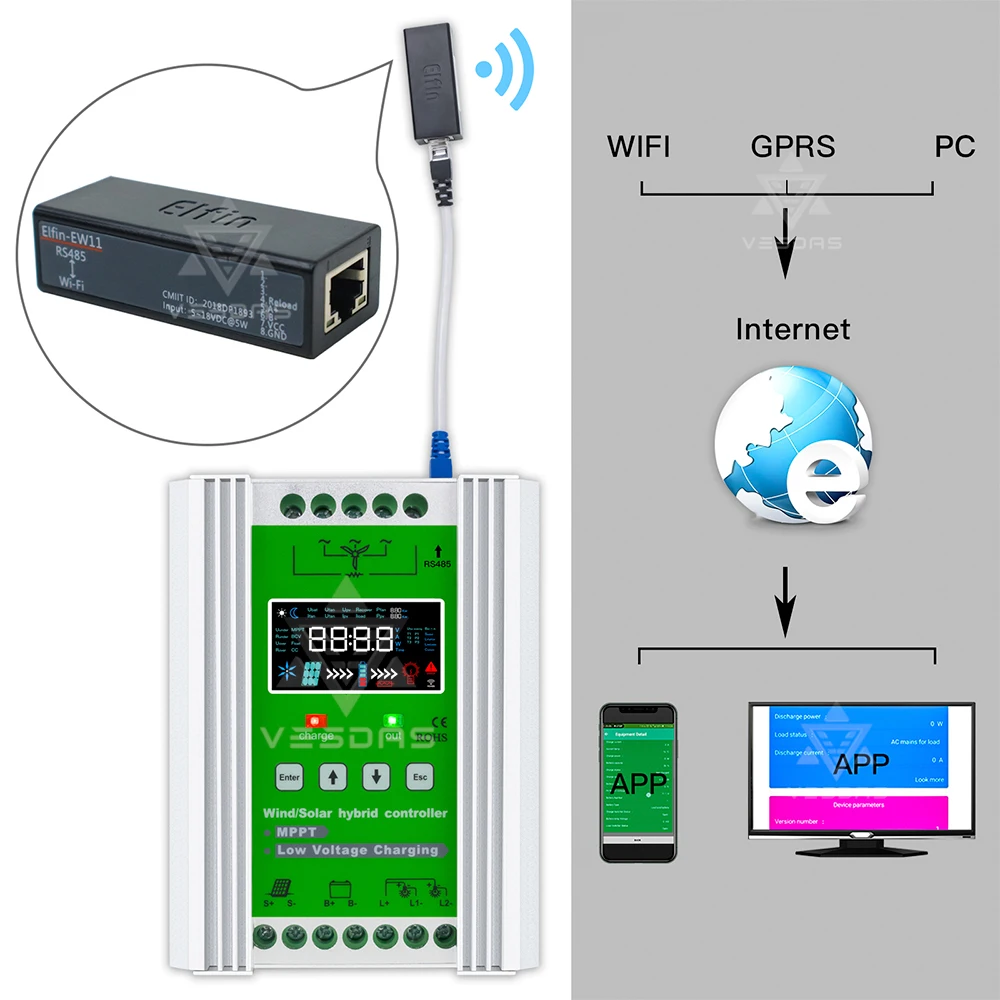

О: Метод настройки устройства подключения приложения (WIFI или GPRS mode), пожалуйста, обратитесь к руководству приложения;

Состояние

Приложение (режим WIFI или GPRS) является дополнительным аксессуаром. Оборудование может использовать только один режим для одиночной связи и не может использовать два режима связи одновременно!

В1: Как установить данные о батарее, если количество моей батареи не совпадает с описанием пользователя, или книга не перечисляет точное значение.?

A1: выберите правильный тип батареи и Введите правильное количество батареи. Системы контроллера автоматически вычисляют и соответствуют всем данным о аккумуляторах (например, перенапряжение, перезарядка, увеличение зарядки, плавающая зарядка, понижение напряжения, перенапряжение). Пользователю не нужно вносить какие-либо изменения параметровИлиРегулировка.

Следующие шаги:

Enter→ с рукавом "летучая мышь" T-N →Sealed (гель или свинцово-кислотная батарея)/LiFePO4 (3,2 V в расчете на коробку)/LiNiCoMn (3,7 V в расчете на коробку) →Enter (заблокирован, одна батарейка типа) → энтер → Введите количество батареи в серии → Введите (сохраните настройки)
