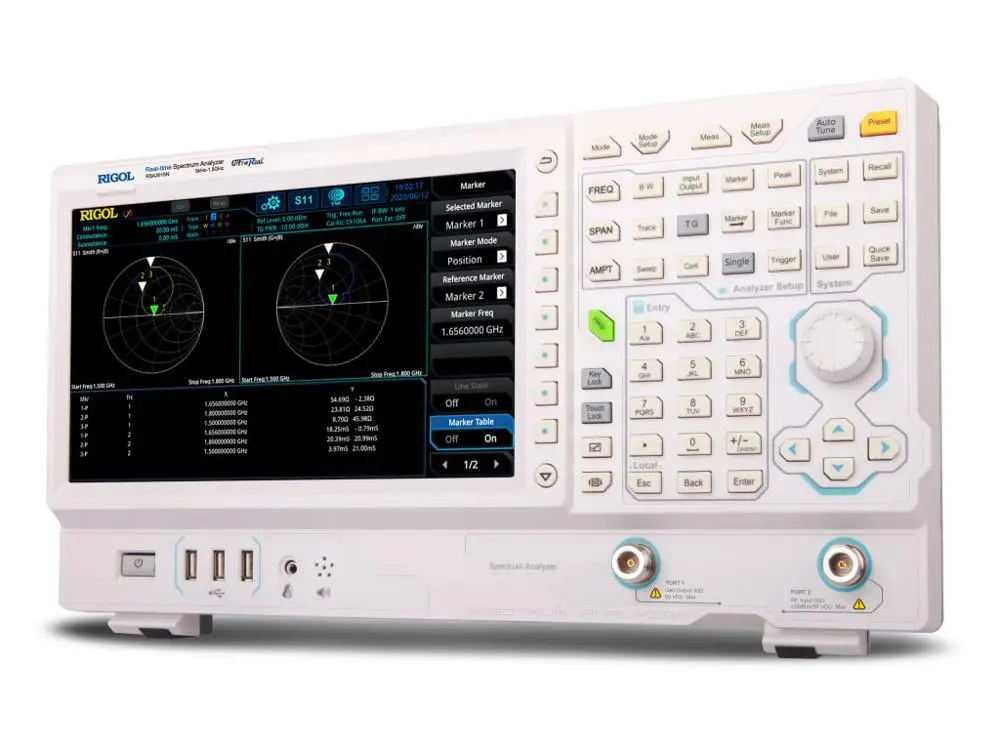

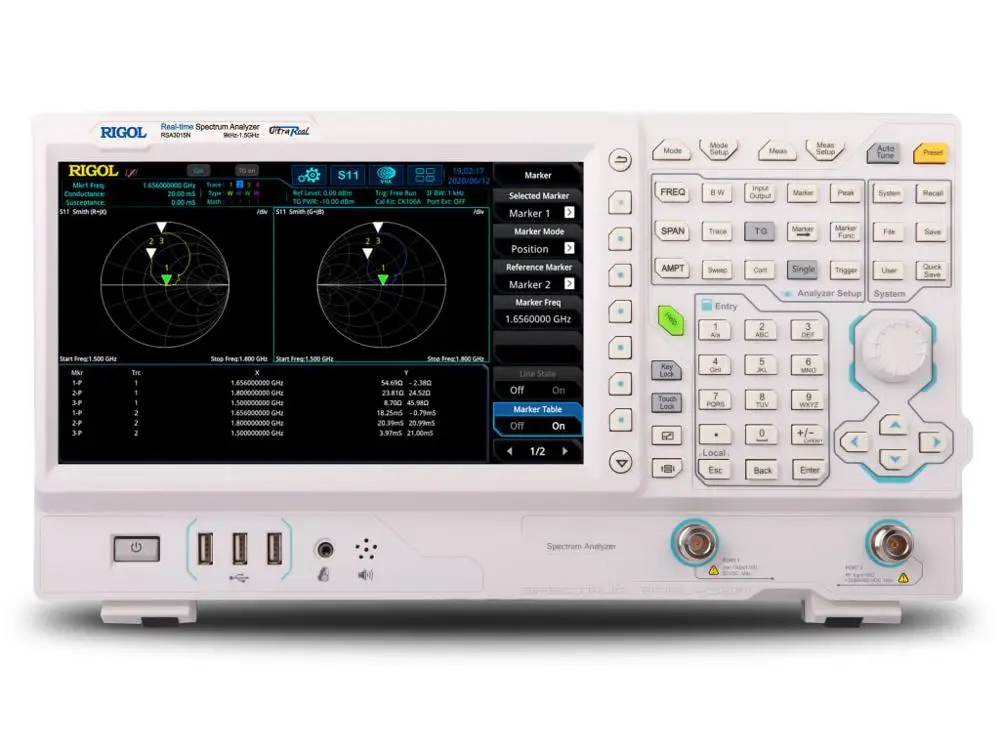

Ригол RSA3015N-1 5 ГГц анализатор спектра в режиме реального времени с анализом

Ригол RSA3015N-1 5 ГГц анализатор спектра в режиме реального времени с анализом

1,5 ГГц в режиме реального времени анализатор спектра Вт/10 МГц RTBW - VNA способны

Анализатор спектра в реальном времени с векторным сетевым анализом Диапазон частот: от 9 кГц до 1,5 ГГц VNA Частотный диапазон: 100 кГц до 1,5 ГГц В комплект входит генератор отслеживания Ультра-реальная технология Несколько режимов триггера и маски триггера Плотность, спектрограмма и другие режимы отображения Опции программного обеспечения для ПК 10,1 "емкостный сенсорный экран с помощью жестов поддерживает USB, LAN, HDMI и другие интерфейсы связи и отображения

Новый RSA3000N Rigol с векторным режимом сетевого анализа основан на своей хорошо известной и проверенной ультра реальной платформе. RSA3000N-это новое поколение экономичного спектрального анализатора в реальном времени. С прекрасными техническими характеристиками и понятный пользовательский интерфейс, RSA3000N позволяет пользователю управлением через 10,1 "сенсорный экран, передняя панель кнопки мыши и клавиатуры/коврик для мыши. Также доступны дистанционные коммуникационные интерфейсы.

Векторный Сетевой анализ

Векторный режим сетевого анализа дополняет другие возможности анализа ультрареальных анализаторов спектра Rigol, включая передовые измерения в режиме Smith, визуализацию в реальном времени, предварительный анализ соответствия EMI и анализ векторного сигнала. VNA mode добавляет Важные возможности отладки, что делает RSA5000N одним из самых полных RF аналитических инструментов на рынке и мощным инструментом для любого RF инженера.

S11

S11, или совместное отражение вперед позволяет инженерам быстро визуализировать и измерять реакцию их компонента на диаграмме Смита и полярной плоскости при измерении величины их компонента и SWR.

S21

S21, или коэффициент передачи вперед позволяет инженерам быстро визуализировать, как их компоненты, включая усилители, фильтры и кабели, влияют на сопротивление или фазу в качестве функции частоты. Просмотр фазы или задержки группы в качестве функции частоты, а также величины для быстрого определения и подтверждения критических характеристик.

Расстояние до неисправности

Расстояние до замеров неисправностей позволяет инженерам легко отлаживать проблемы подключения, которые не могут быть замечены при визуальной проверке, используя обратную для методики преобразования. Анализатор спектра Вычисляет расстояние до источника отражения сигнала.

В режиме VNA вы можете произвести измерения S11, S21 и DTF для компонентов и сетей цепи. Сетевые характеристики тестируемых компонентов могут быть точно показаны в таблице Smith, полярной таблице и других форматах.

Интегрирует пять режимов измерения для нескольких RF тестов с одним инструментом

RSA3000N обеспечивает режимы EMI, RTSA и VNA в дополнение к традиционному режиму GPSA. Инженеры могут найти, что это удобно для решения нескольких испытаний RF с помощью только одного инструмента, эффективно сокращая их время и затраты, значительно улучшая их эффективность работы.

Расширенный режим измерения обеспечивает тестирование предметов, необходимых для тестирования передатчика, таких как Многоканальная мощность, ACP и занимаемая BW

Быстро вспомните лимитную линию, совместимую со стандартом CISPR (например, g. EN55011, EN55012 и т. д.) для проведения предварительного тестирования и контроля целевой точки с тремя различными детекторами.

Благодаря спектру плотности вы можете найти исключительные сигналы, скрытые за сигналами высокого уровня, и точно запечатлеть их с помощью FMT.

Вы можете свободно настроить способ отображения результатов измерений, показать несколько видов сигналов в одно время, чтобы получить более четкий эффект отображения путем гибкой регулировки макета дисплея.

Композитные дисплеи

Спектрограмма для безразрывного отображения спектра

Спектр плотности для вас, чтобы визуализировать, как часто появляются сигналы

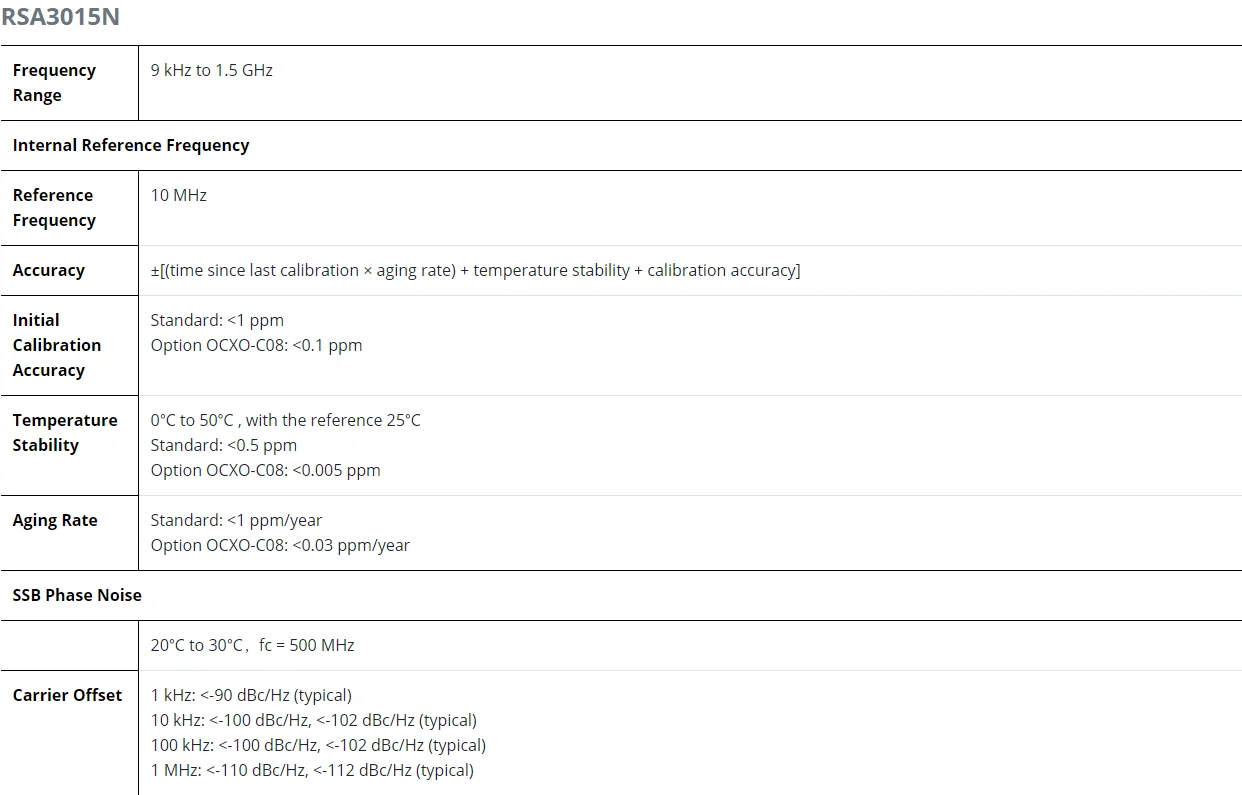

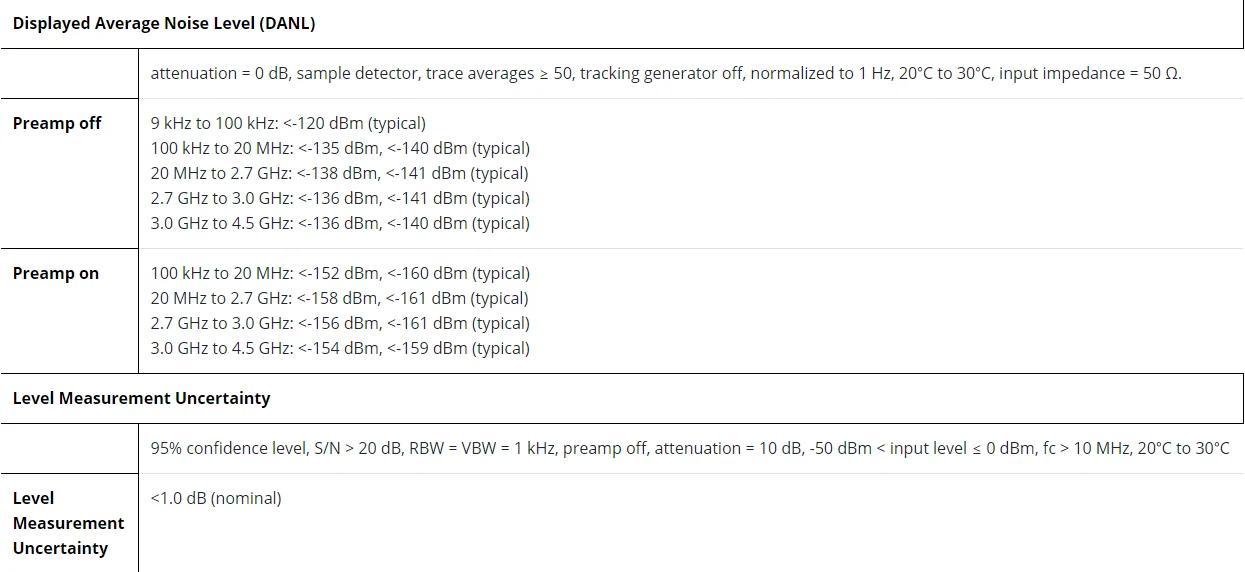

Спецификация
