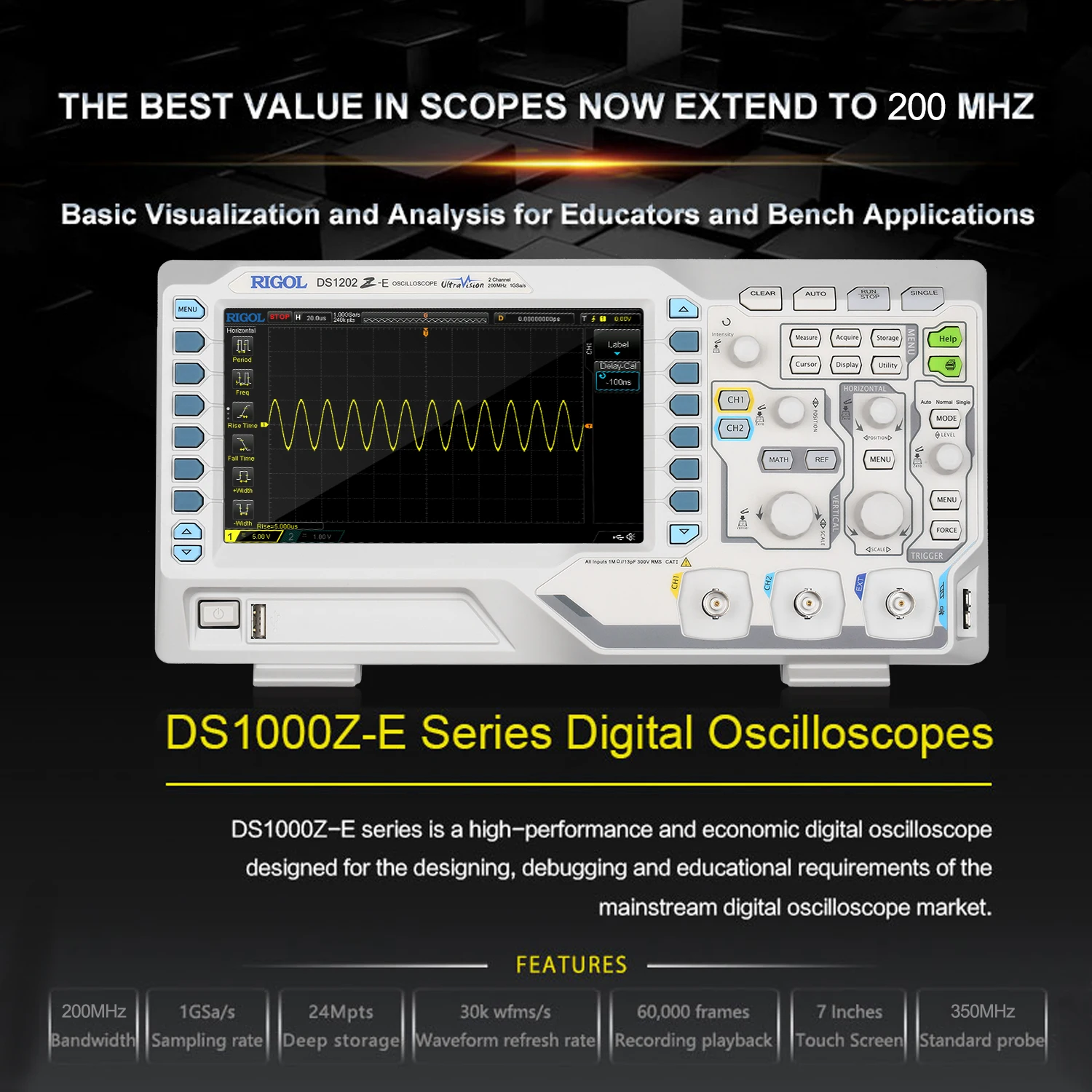

DS1202Z E цифровой осциллограф настольный двухканальный с частотой пропускания 200

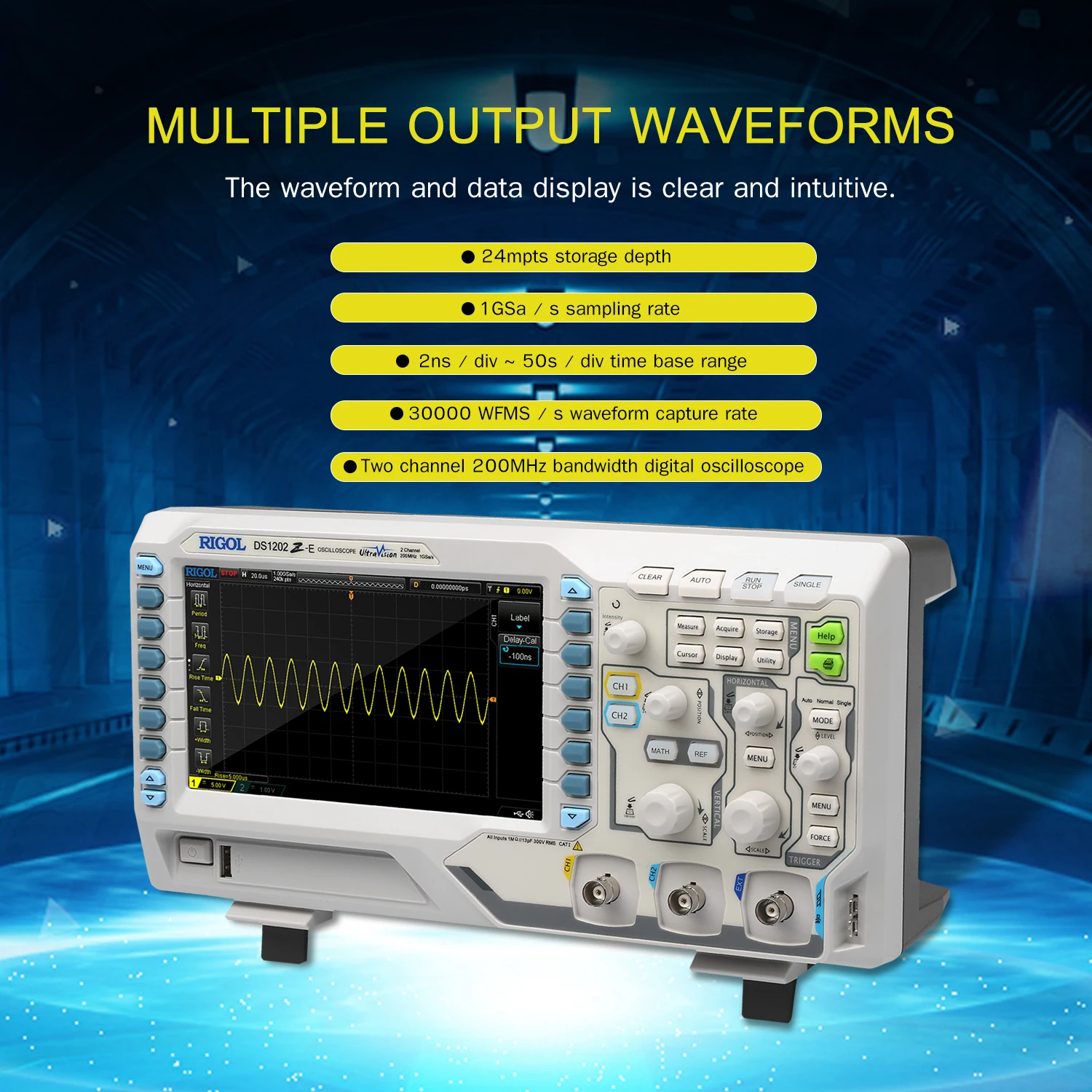

С стабильной производительностью и высокой точностью, этот двухканальный осциллограф имеет полосу пропускания 200 МГц, частоту дискретизации 1GSa/s, 2ns/div ~ 50s/div временной диапазон, хранение сигналов 24Mpts, имеет 7 дюймов с высоким разрешением на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран для отображения сигнала и данные четко и интуитивно.

Особенности:

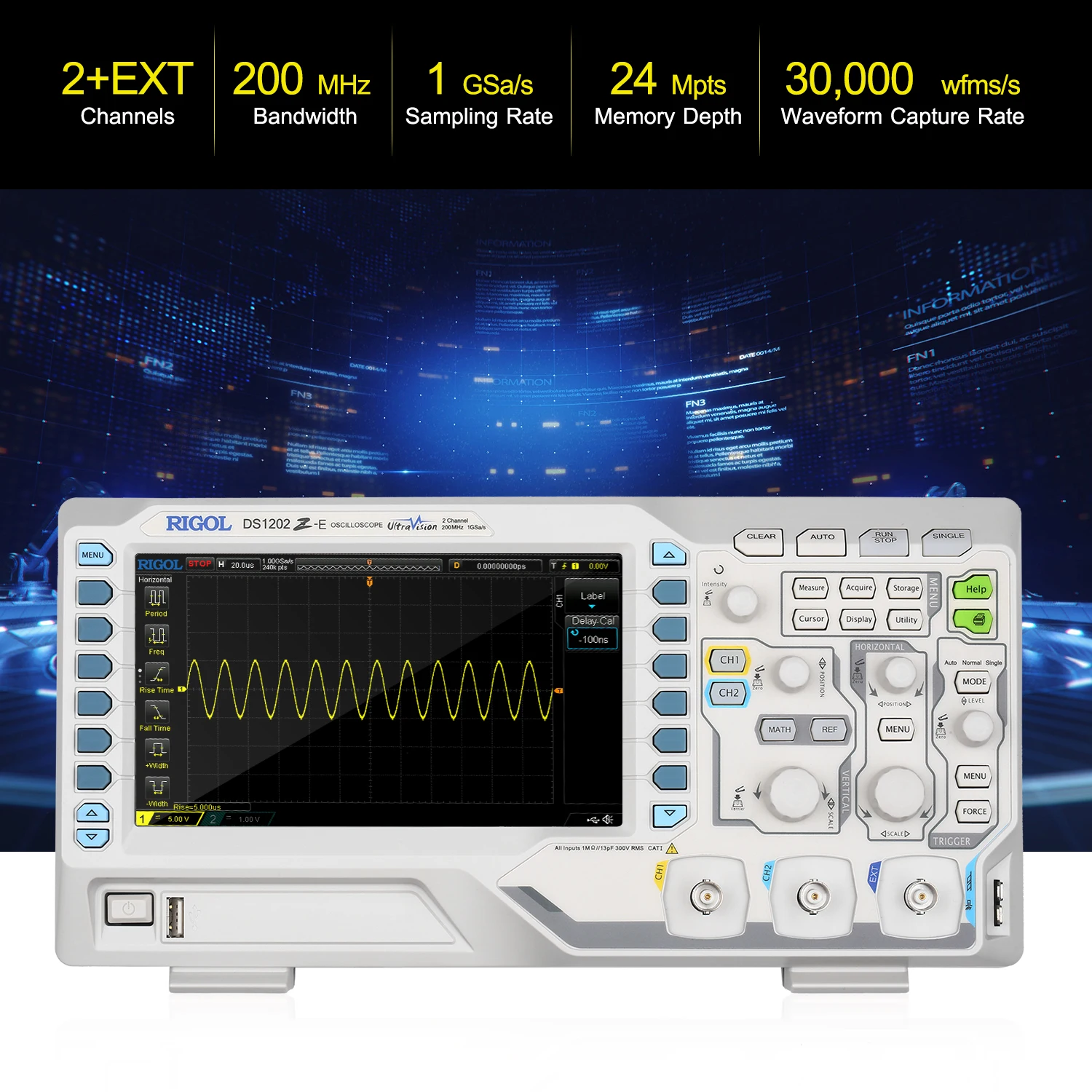

Основные параметры: цифровой осциллограф на 2 канала с пропускной способностью 200 МГц, частота образцов 1GSa/s, скорость захвата сигналов 30000 wfms/s, глубина хранения 24Mpts, 2ns/div ~ 50s/div диапазон времени, ≤ 17,5ns время подъема.
7,0-дюймовый высокое Разрешение ЖК-дисплей Дисплей: 7 ''WVGA TFT цветной ЖК-дисплей экран с 800*480 пикселей, которые четко Дисплей параметры формы волны.
Частота обновления формы волны 30000 wfms/s: легче улавливать случайные ненормальные сигналы.
Глубина хранения 24 м: стандартная глубина хранения 24 м позволяет принять во внимание как всю форму волны, так и детали и сохранить максимальную частоту дискретизации в течение более длительного времени, не будет пропускать изменения формы волны.
Цифровой флуоресцентный дисплей: многоступенчатая способность отображения в градациях серого, предлагает аналогичный флуоресцентный эффект, четкий и стабильный дисплей изменения формы волны.

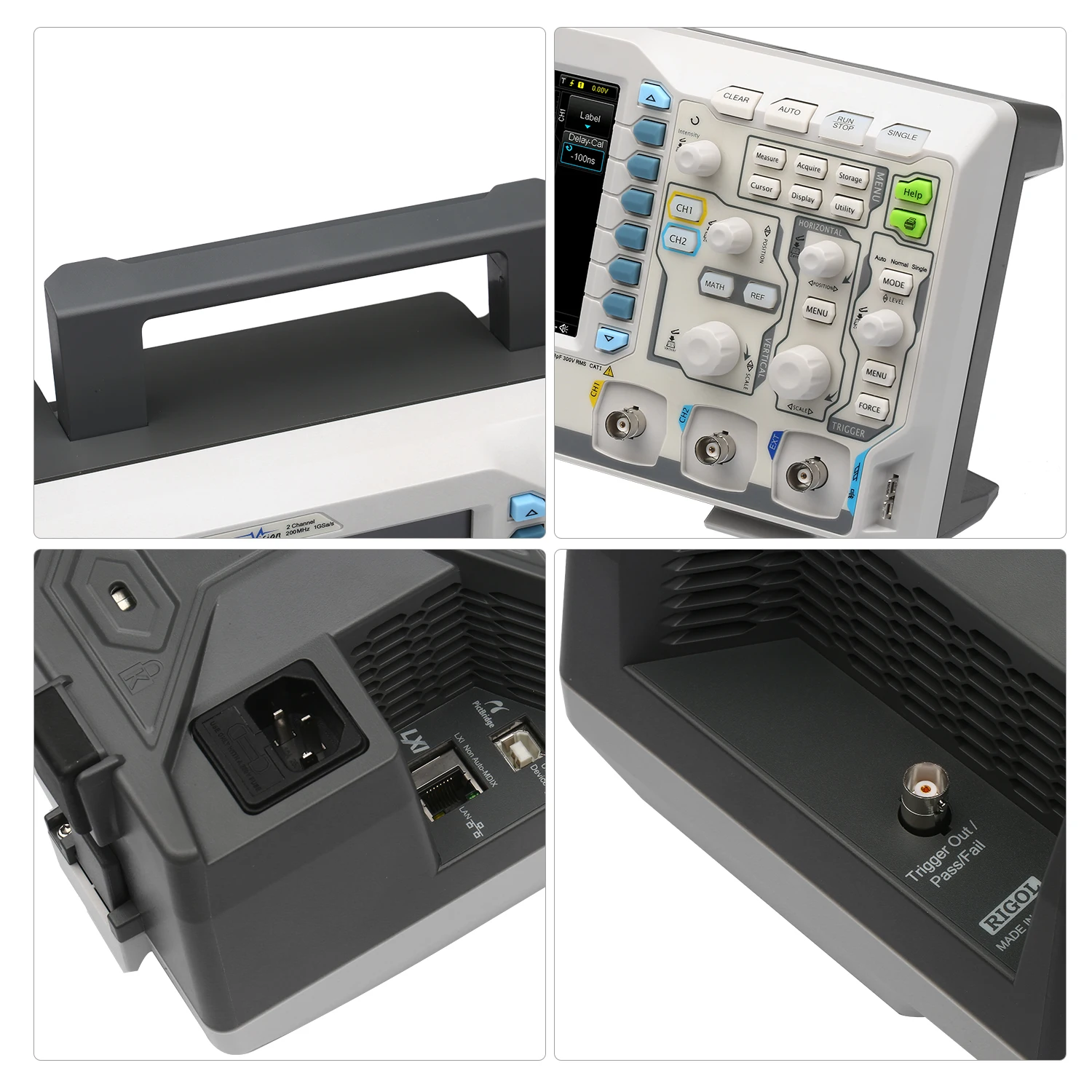

Регулируемый угол наклона: опорные ножки можно отрегулировать под правильный угол для лучшей работы и наблюдения.
Широкое применение: Может использоваться для самостоятельного или научно-исследовательского образования, технического обслуживания автомобилей, технического обслуживания бытовой техники и т. д.

Технические характеристики:

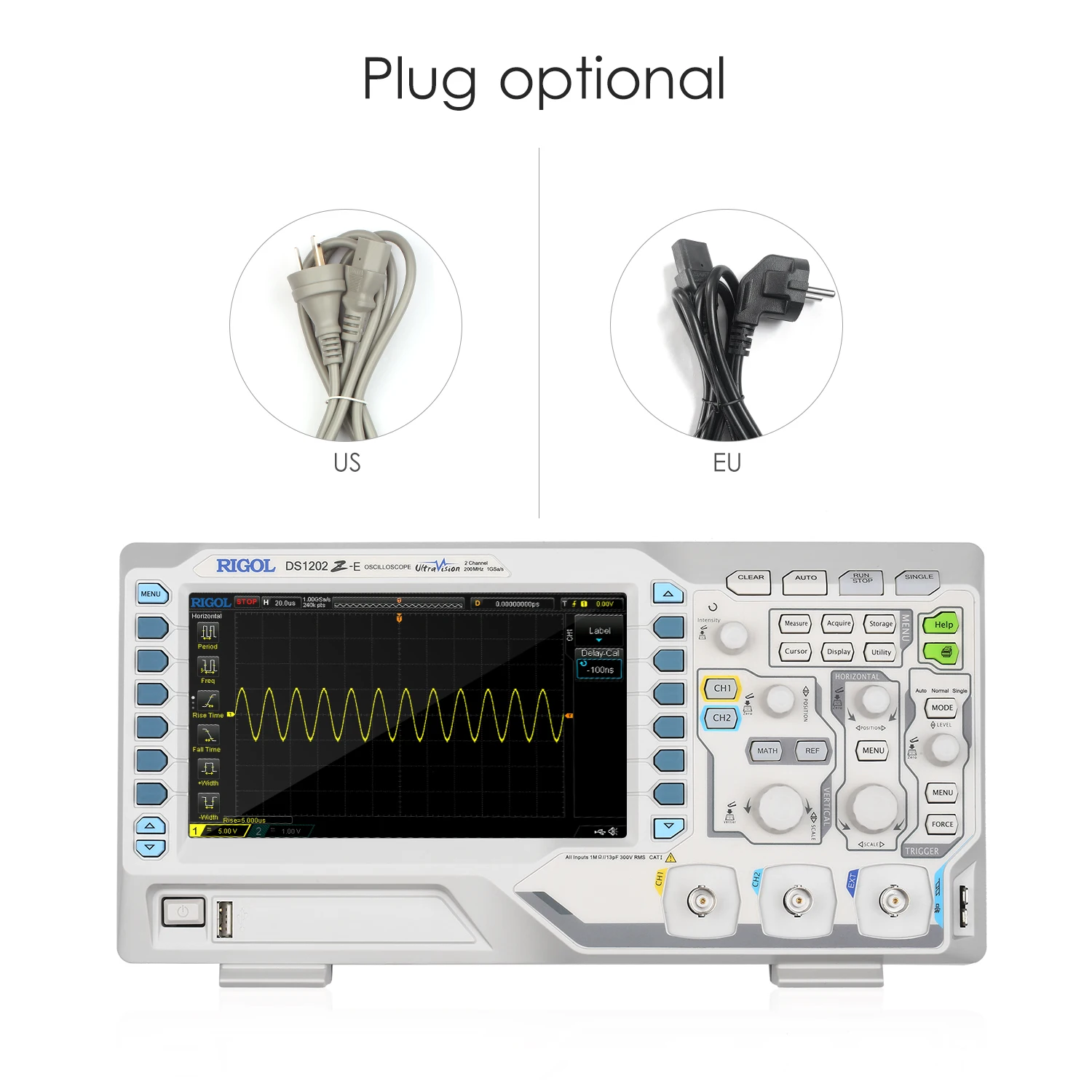

Тип вилки: США/ЕС (опционально)
Материал: АБС-пластик

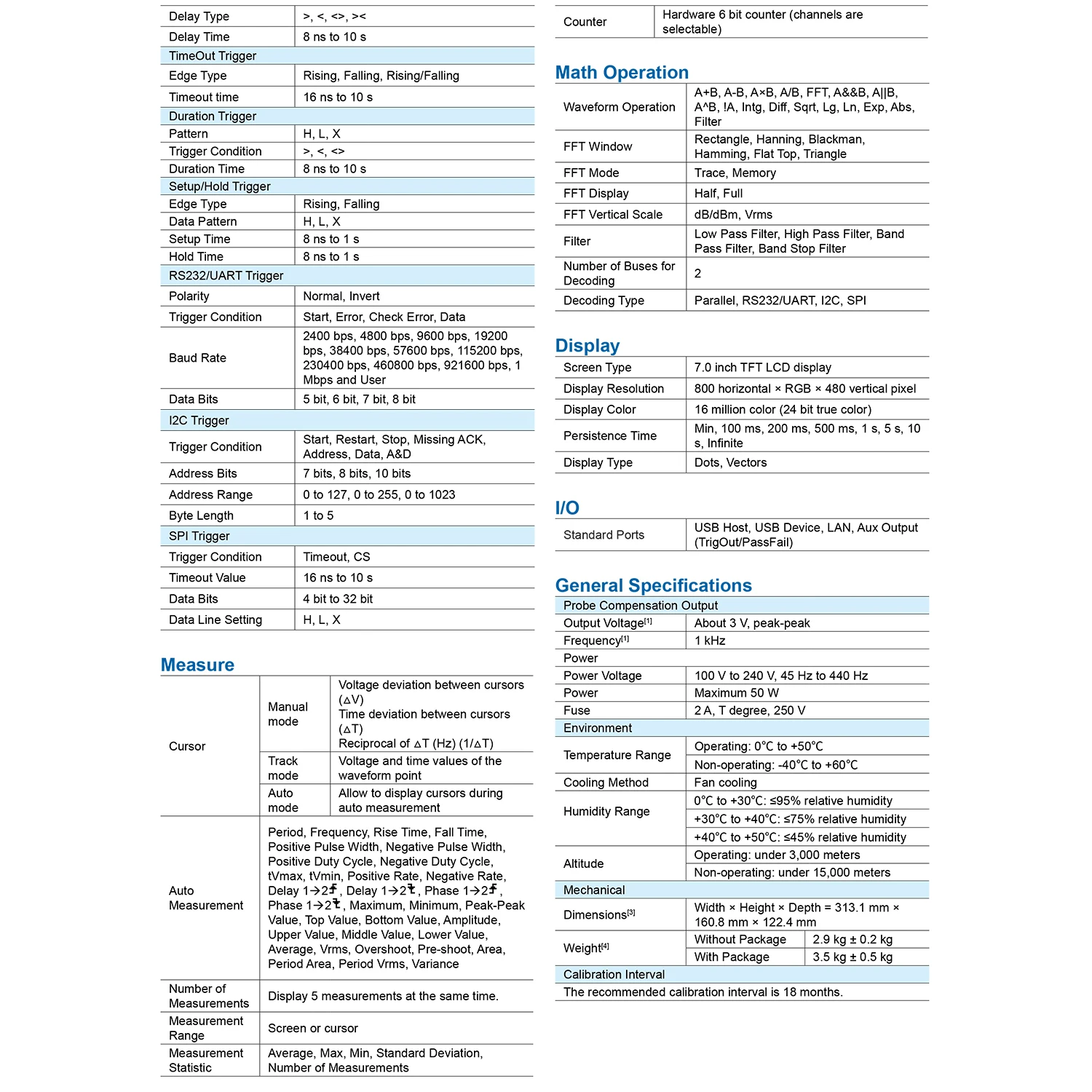

DS1202Z-E модель Образец Режим образца Дискретизации в реальном времени Частота образцов в реальном времени 1 GSa/s (одноканальный), 500 Msa/s (двухканальный) Пиковое Обнаружение 4 ns В среднем После того, как все каналы заканчивают N образцы одновременно, N может быть 2, 4, 6, 8, 16, 32, 64, 128, 256, 512 или 1024 Высокая Разрешение 12 бит (макс.) Интерполяция Sin(x)/x (опционально) Объем памяти 24 Mpts (одноканальный), 12 Mpts (двухканальный) Вход Кол-во Каналы 2 аналоговые каналы Вход муфта DC, AC или GND Вход сопротивление (1MΩ ± 1%) | (15pF ± 3pF) Затухания зонда От 0,01x до 1,000X, в 1-2-5 шаг Максимальное входное напряжение (1MΩ) CAT I 300 Vrms, CAT II 100 Vrms, переходное перенапряжение 1000 Vpk По горизонтали Развертки весы 2 нс/див-50 с/Див Максимальная запись Длина 24 Мб Развертки точность ≤ ± 25 частей на миллион Часы дрейф ≤ ± 5 ppm/год Максимальный диапазон задержки

Отрицательная задержка: ≥ 1/2 ширина экрана

Положительная задержка: 1s - 500s

Развертки режим YT, XY, Roll Количество X-Ys 1 Скорость захвата сигнала 30000 осциллограмм/s (точек ЖК-дисплей) Нулевое смещение

± 5 див * Минимальная шкала времени

Вертикальный Полоса пропускания (-3 дБ) Постоянного тока в переменный 200 МГц Покадровый пропускная способность Постоянного тока в переменный 200 МГц Вертикальный Разрешение 8 бит Вертикальные весы (коэффициент зонда-1 шт.) 1 мВ/див-10 В/Див Диапазон смещения (коэффициент зонда-1 шт.)

1 мВ/див-499 мВ/див: ± 2 в

500 мВ/див-10 В/див: ± 100 в

Предел пропускной способности

20 МГц

Низкочастотная характеристика (AC муфта, -3 дБ)

≤ 5 Гц (на BNC)

Расчетная времени нарастания импульсов

1,75 ns

DC усиления точность

<10 мВ: ± 4% полная шкала

≥ 10 мВ: ± 3% полная шкала

Смещение DC точности ± 0,1 div ± 2 мВ ± 1% офсетная печать соотношение цена/качество Канал для того чтобы направить изоляции Максимальная пропускная способность: >40 дБ Триггер

Триггер диапазон уровня

Внутренний ± 5 div от центра экрана Внешний EXT ± 4V Режим запуска Авто, нормальный, одиночный Выравнивание диапазон 16ns - 10s Высокая частота отказ 75 кГц Низкая частота отказ 75 кГц Чувствительность триггера

1.0div (ниже 5 мВ или подавление шума включено)

0.3div (более 5 мВ и отключение шума)

Фронту сигнала Край Тип Рост, падение, рост/падение Импульсный триггер Импульсный состоянии

Положительная Ширина Импульса (больше, чем, ниже, в течение указанного интервала)

Отрицательная Ширина Импульса (больше, чем, ниже, в течение указанного интервала)

Импульсный Ширина 8ns - 10s Сморчок триггер Импульсный Ширина состоянии Нет,> <, <> Полярности Положительный или отрицательный Импульсный Ширина диапазон 8ns -10s Окно триггер Окно Тип Рост, падение, рост/падение Положение запуска Вход, выход, время Окно времени 8ns - 10s Энной фронту сигнала Край Тип Расти, падать, Время простоя 16ns - 10s Номере кромки 1 - 65535 Склон Наклон состоянии

Положительный наклон (больше, чем, ниже, в течение указанного интервала)

Отрицательный наклон (больше, чем, ниже, в течение указанного интервала)

Установка времени 8ns -10s Видео вспышка триггера Сигнал Стандартный NTSC, PAL/SECAM, 480P, 576P Узор триггер Узор установка H, L, X, rising, falling Задержка запуска Край Тип Расти, падать, Задержка Тип >, <, <>, >< Время задержки 8ns - 10s Таймаут триггер Край Тип Рост, падение, рост/падение Время ожидания время 16ns - 10s Продолжительность триггер Шаблон H, L, X Триггер состоянии >, <, <> Продолжительность времени 8ns - 10s Настройка/удерживайте триггер Край Тип Расти, падать, Данные узор H, L, X Настройка времени 8ns - 1s Время удержания 8ns - 1s RS232/UART триггер Полярности Нормальный, инвертировать Триггер состоянии Запуск, ошибка, проверка ошибок, данных Скорость передачи данных 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps, 230400 bps, 460800 bps, 921600 bps, bps, 1 Мбит/с и пользователь Скорость передачи информации в 5 бит, 6 бит, 7 бит, 8 бит I2C триггер Триггер состоянии Запуск, перезапуск, остановка, отсутствие ACK, адрес, данные, A & D Адрес Биты 7 бит, 8 бит, 10 бит Диапазон адресов 0 - 127, 0 - 255, 0 - 1023 Байт Длина Для детей от 1 года до 5 лет SPI триггер Триггер состоянии Таймаута CS Таймаут в соотношение цена/качество 16ns - 10s Скорость передачи информации в 4 бит-32 бит Линия передачи данных установка H, L, X Мера Курсор Ручном режиме Отклонение напряжения между курсорами (△в),
Разница во времени между курсорами (△T),
Reciprocal T (Гц) (1/ΔT) Режим трасса Значения напряжения и времени точки сигнала

Автоматический режим

Позволяет отображать курсоры во время автоматического измерения Автоматическое измерение

Период, частота, время подъема, время падения, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная частота, отрицательная частота, задержка 1->2, задержка 1->2, Фаза 1->2, Фаза 1->2, максимальное, минимальное, пиковое значение, высшее значение, Нижнее значение, амплитуда, верхнее значение, среднее значение, меньшее значение, среднее значение, Vrms, превышение, предварительная съемка, площадь, период площади, период Vrms, разница

Количество измерений Отображение 5 измерений одновременно Диапазон измерений Экран или курсор Измерение статистики Среднее, максимальное, минимальное, стандартное отклонение, количество измерений Счетчик Аппаратное обеспечение 6 счетчика и высокой четкостью изображения (каналы выбираются) Математические Управление Сигналов Управление A + B, A-B, A×B, A/B, FFT, A & B, A | B, A ^ B, ! A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, фильтр БПФ окна Прямоугольник, hanning, blackman, hamming, плоский верх, треугольник БПФ режим Следа, устройство чтения карт памяти БПФ Дисплей Половина, полный БПФ вертикальная шкала ДБ/дБм, врм Фильтр Фильтр низких частот, фильтр высоких частот, ленточный фильтр, ленточный фильтр стоп Количество автобусов для декодирования 2 Декодирование Тип Параллельный, RS232/UART, I2C, SPI Дисплей Тип экрана 7,0 дюймов TFT ЖК-дисплей дисплей Дисплей Разрешение 800 горизонтальных × RGB × 480 вертикальных пикселей Цвет дисплея 16 миллионов цветов (24 bit true color) Сохранение времени Мин, 100 мс, 200 мс, 500 мс, 1 с, 5s, 10 с, бесконечное Дисплей Тип Платье в горошек с Минни фотографии I/O Стандартный Порты USB хост, USB устройство, LAN, Aux Выход (TrigOut/PassFail) Общие характеристики Зонд компенсации Выход Выходное напряжение Около 3 в, пик Частота 1 кГц Мощность Мощность Напряжение 100-240 в, 45-440 Гц Мощность Максимум 50 Вт Предохранитель 2A, градусов, 250V Защита окружающей среды Температура диапазон Работа: 0 ~ 50 ℃ Нерабочее: -40 ~ 60 ℃ Метод охлаждения Вентилятор охлаждения Диапазон влажности 0 ~ 30 ℃: ≤ 95% относительная влажность 30 ~ 40 ℃: ≤ 75 ℃ относительная влажность 40 ~ 50 ℃: ≤ 45% относительная влажность Высота над уровнем моря Рабочий режим: до 3000 метров Неработающий: менее 15000 метров Механические часы Товар Размеры 313,1*160,8*122,2/12,33*6,33 * 4.81in Товар Вес 3263g / 7.19lb Посылка Вес 4109g / 9.06lb Посылка Размеры 43,5*27*25,5 см/17,13*10,63 * 10.04in

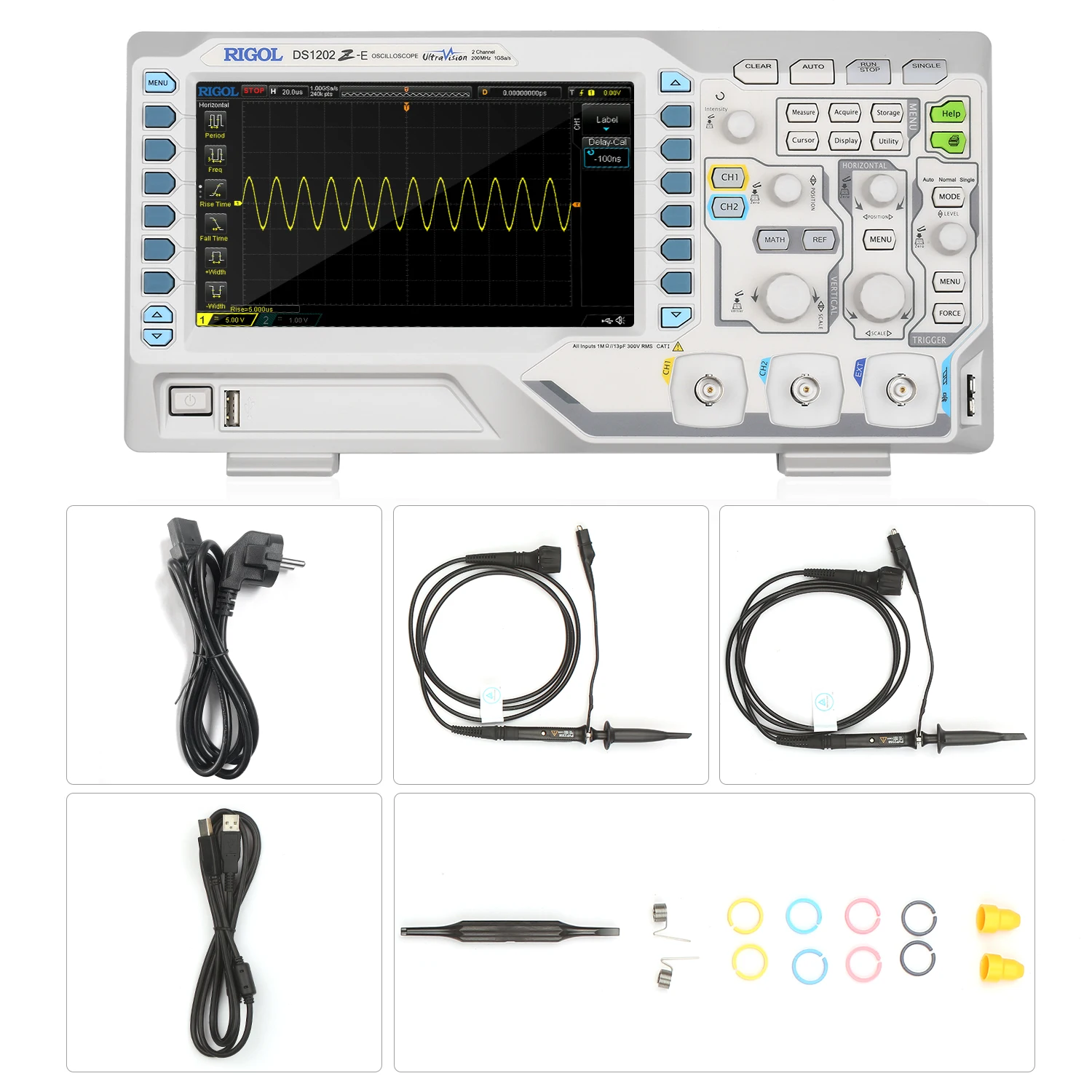

Упаковочный лист:
1 * осциллограф
2*350 МГц PVP 2350 Пассивный зонд
1 * Линия электропередачи
1 * посылка аксессуара
1 * Руководство пользователя (на английском языке)
