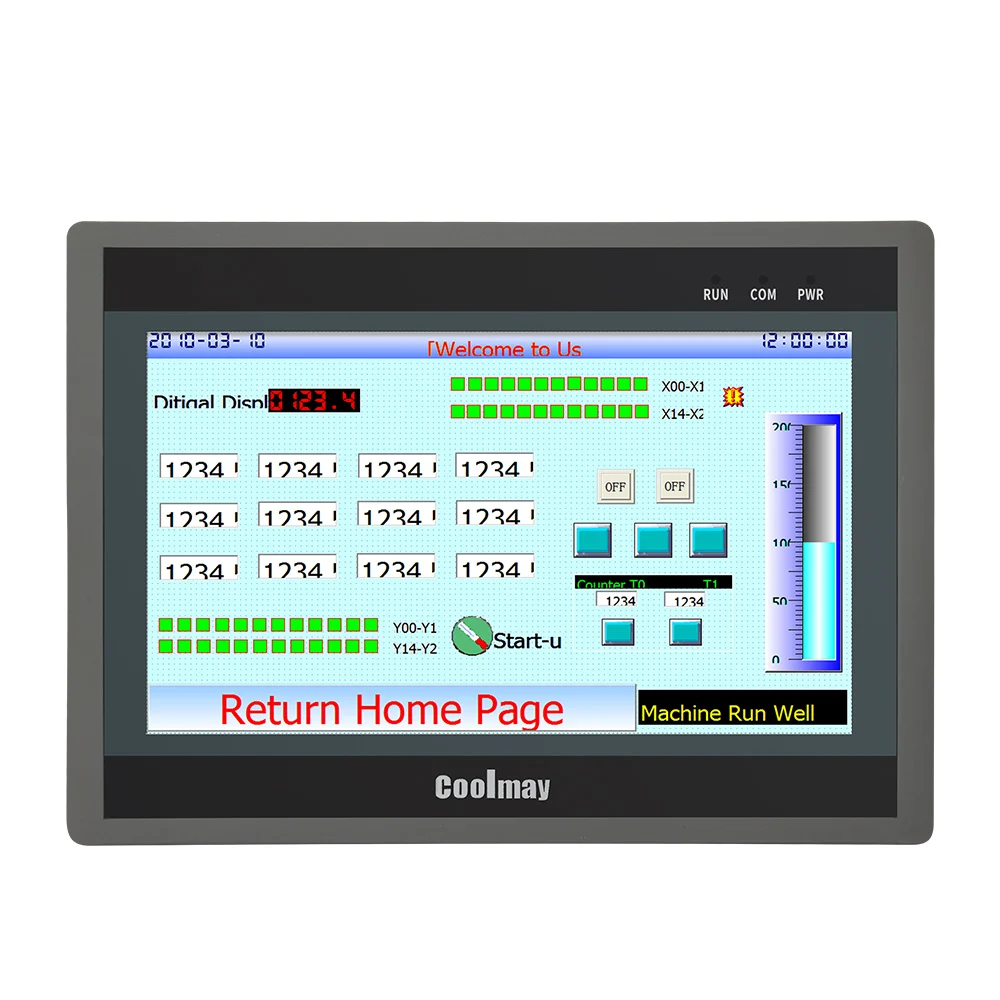

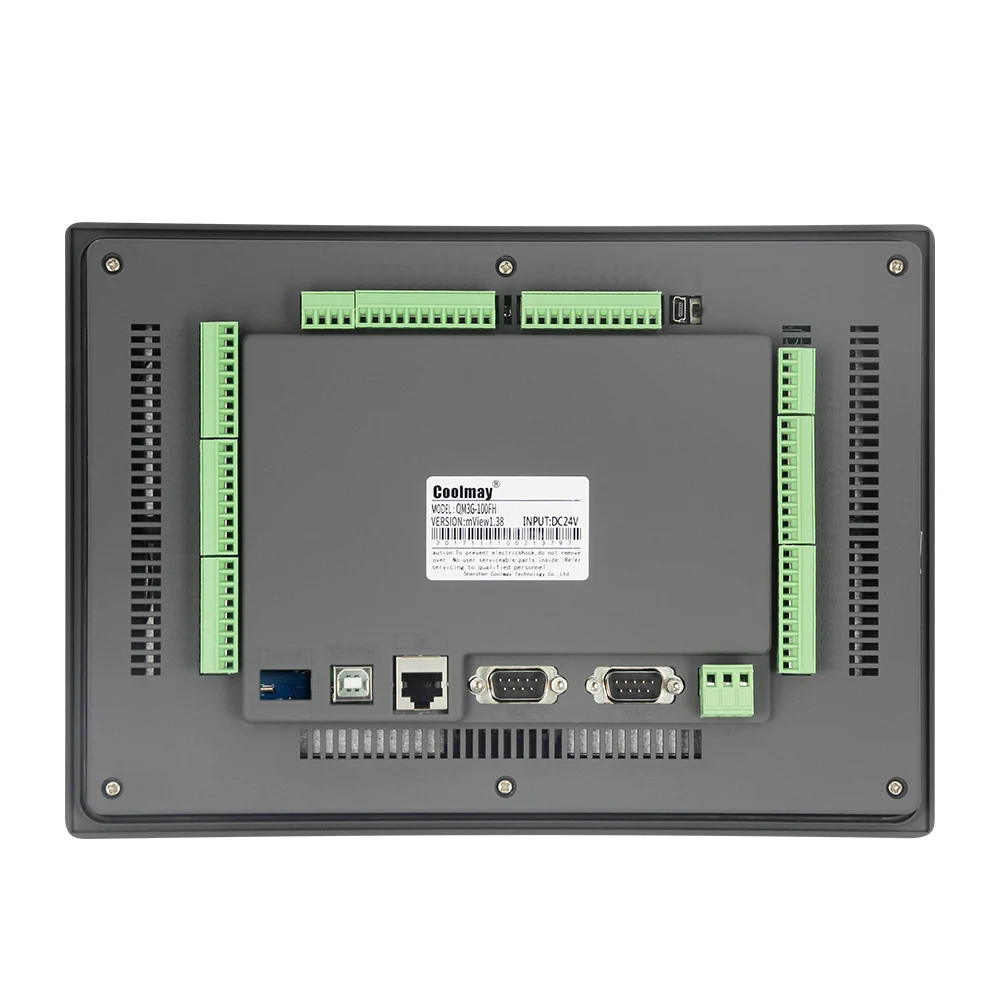

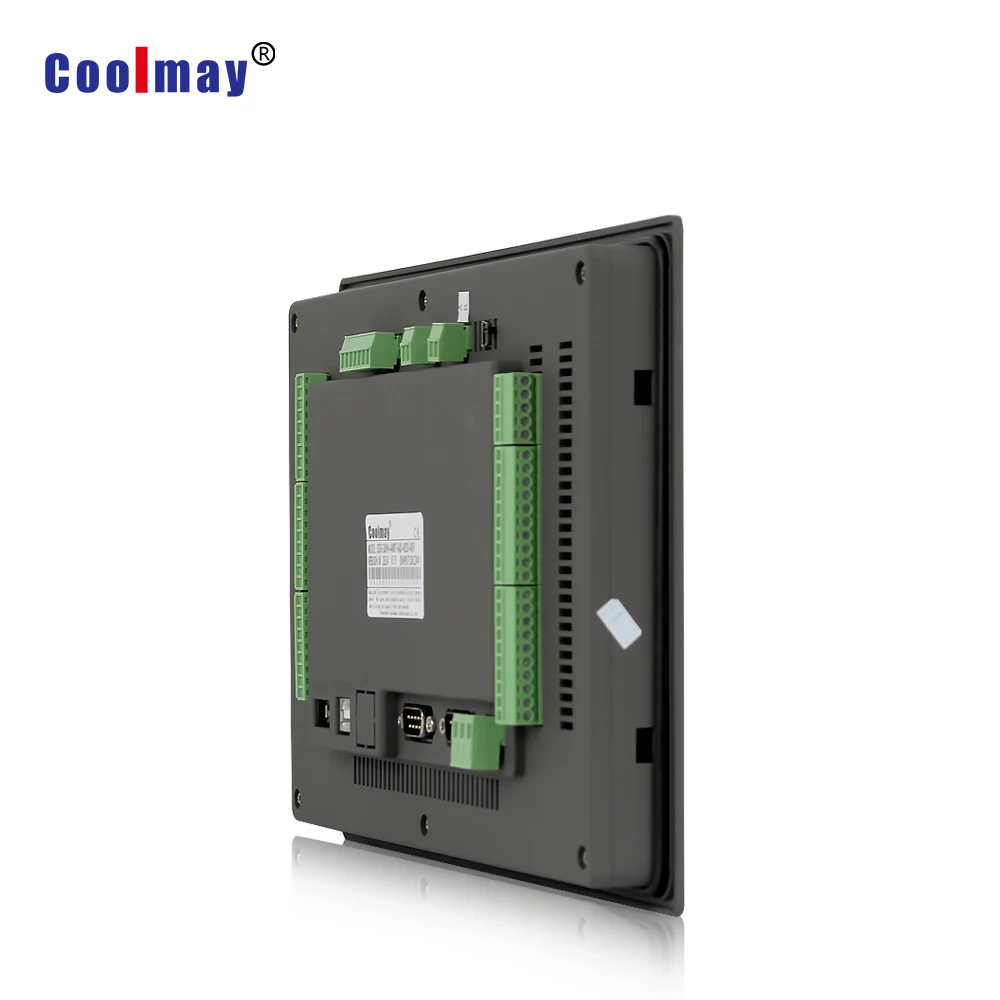

Plc с интегрированным контроллером hmi программируемый логический контроллер

Plc с интегрированным контроллером hmi программируемый логический контроллер

Посылка входит

1 устройство QM3G-100FH-60MT-485P-5AD2DA-485P/232 ч

1 Набор бесплатных кабелей

Программное обеспечение и руководства предоставляются бесплатно. Они доступны на нашем веб-сайте или, пожалуйста, свяжитесь с нами для получения ссылок для скачивания.

Примечание:

(1) устройство QM3G-100FH-60MT-485P-5AD2DA-485P/232 ч включает функции ниже

10-дюймовый HMI + PLC все-в-одном

30DI/30DO, Транзисторные выходы

Порт RS485 на ПЛК

(2) 1 набор кабелей предоставляется бесплатно. Если вам нужны дополнительные кабели или дополнительная функция, пожалуйста, закажите в нашем магазине вместе.

Технические характеристики серии QM3G

Модель

QM3G-43FH

QM3G-50FH

QM3G-70FH

QM3G-70KFH

QM3G-100FH

Размеры

134*102*34 мм

151*96*36 мм

200*146*36 мм

226*163*35,6 мм

275*194*36 мм

Размер выреза

120*94 мм

143*86 мм

192*138 мм

217*154 мм

262*180 мм

Потребляемая мощность

4-6 Вт

5-7 Вт

6-7 Вт

6-7 Вт

6-8 Вт

HMI

Особенности

60K-цветной резистивный сенсорный экран, поддерживает портретный дисплей

Тип

4,3 "TFT

5 "TFT

7,0 "TFT

7,0 "TFT

10,1 "TFT

Размер дисплея

97*56 мм

108*65 мм

154*87 мм

154*87 мм

222*125 мм

Разрешение

(Пиксели)

480*272

800*480

Стандарт: 800*480

Дополнительно: 1024*600

(Модель: QM3G-70HD)

800*480

1024*600

Оперативная память

Нор флэш 8 Мб

Нор флэш 16 Мб

Встроенная память

64 Мб

Процессор

32-битный процессор 408 МГц

По умолчанию

Порт загрузки HMI типа C (можно загрузить программу PLC через USB проникающую функцию), порт RS232

Порт загрузки HMI типа B (можно загрузить программу PLC через USB проникающую функцию), RS232

Дополнительный COM-порт

/

1 RS485 (изменен по умолчанию на RS232)

Программное обеспечение

Программное обеспечение для программирования HMI Coolmay mView

ПЛК

I/O

Макс. 12DI/12DO

Макс. 24DI/20DO

(Макс. 16 МР)

Макс. 30DI/30DO (макс. 28MR)

Уровень ввода-вывода

Вход: Пассивный NPN, общедоступный терминал изолированный

Транзисторный выход: низкий уровень NPN, COM подключение к отрицательному; Релейный выход: нормально открытый сухой контакт

Тип DO

Реле MR или MOS

(Релейный выход: Максимальная нагрузка 5A/ MOS выход: Максимальная нагрузка 2A)

Реле (MR) или транзистор (MT, Y0-Y3 являются MOS) или смешанный (MRT)

(Релейный выход: Максимальная нагрузка 5A/транзисторный выход: Максимальная нагрузка 500mA)

Высокоскоростной счетчик

Однофазный 6-канальный 60 кГц, или 2 AB 60 кГц + 1 AB 10 кГц,

Или 2 ABZ 60 кГц + 1 AB фаза 10 кГц

Высокоскоростной импульс

8 каналов, Y0-Y3 составляет 100 кГц, Y4-Y7-10 кГц.

Высокоскоростной подсчет + высокоскоростной импульс <480 кГц

Порт программирования по умолчанию

1 TYPE-C, 1 RS232

1 Mini USB, 1 RS232

Дополнительный COM-порт

1 Rs485 или 2 COM-порта Rs485 (один из которых изменен от порта RS232 по умолчанию);

1 WIFI (занимает порт RS232 по умолчанию)

1 RS485 или 2 COM-порта RS485 (порт RS485 на HMI и RS232 на ПЛК будет недоступен)

1 Rs485 или 2 COM-порта Rs485 (один из них изменен на порт Rs232 по умолчанию)

Порт CAN (2.0A/B), порт Ethernet, WIFI (будет занимать порт RS232 по умолчанию)

Аналоговый ввод/вывод

(Необязательно)

Макс. 4AI/2AO

Макс. 12AI/8AO

Макс. 16AI/8AO

Тип AI (необязательно)

Термопара E/E _/K _/S _/T/T _/J _ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (необязательно)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/

-5 ~ 5 В/ -10 ~ 10 В (2AO для 1 минус напряжения)

Программное обеспечение

Совместим с Mitsubishi GX разработчиком 8,86 иРаботает 2

Подробная информация. См.: «Coolmay QM3G-FH все-в-одном Руководство пользователя», «Coolmay CX3G/FX3GC Руководство по программированию ПЛК», «Coolmay TK HMI Руководство пользователя”

Дополнительные функции:
