Двухфазный Драйвер шагового двигателя Leadshine DM422 DM422C DM432C DM415S 24-40 В постоянного тока

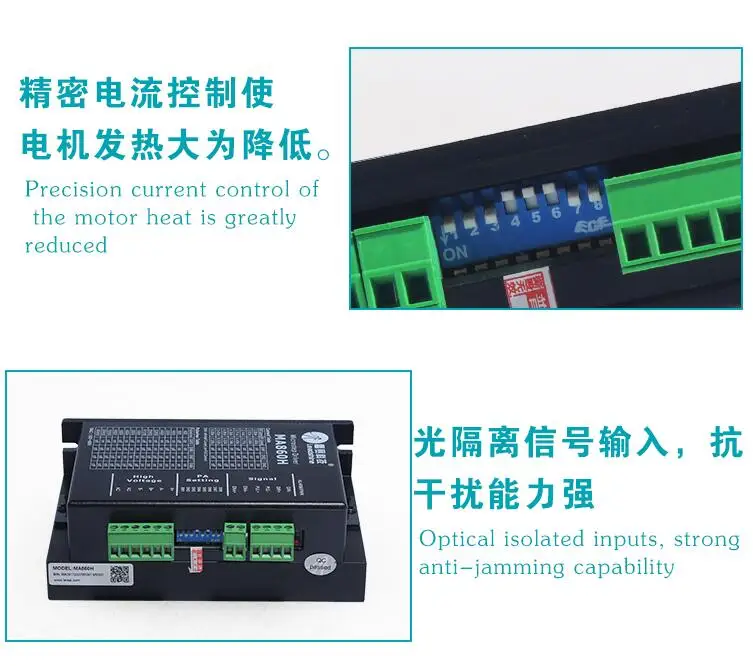

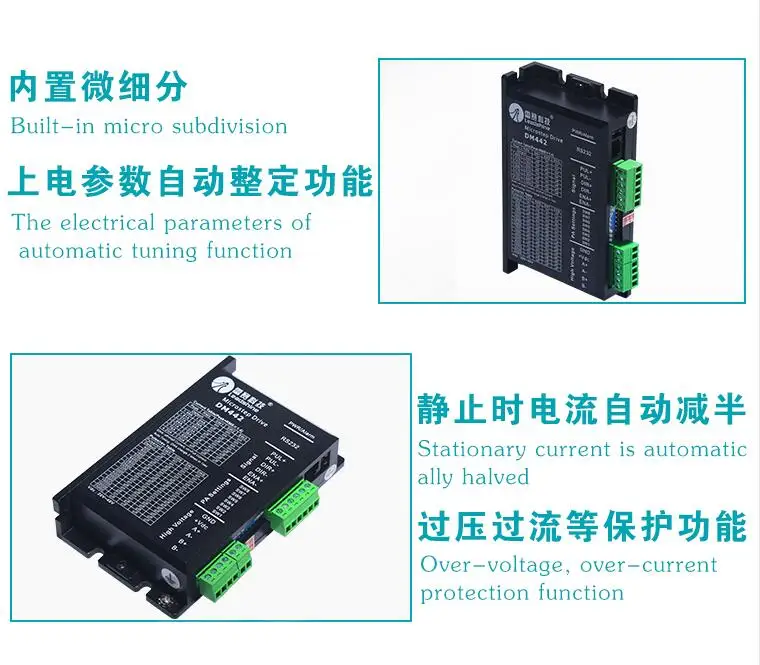

Описание функции привода Функция привода Инструкции Настройка деления микрошага Четыре DIP-переключателя SW5-SW8 используются для установки количества микрошаговых подразделений драйвера. Имеется 15 уровней разделения микрошагов.Когда Пользователь задает разделение микрошага, драйвер должен быть сначала остановлен.Пожалуйста, обратитесь к макету драйвера для определенных настроек микрошага. Настройка выходного тока Выходной ток драйвера устанавливается тремя DIP-переключателями SW1-SW3, а выходной ток имеет 8 уровней.Для конкретных настроек выходного тока обратитесь к макету драйвера. Функция автоматического половинного потока Пользователь может установить функцию автоматического половинного потока драйвера через SW4.Off означает, что ток покоя устанавливается на половину динамического тока, и on означает, что ток покоя такой же, как и динамический ток.В общем использовании SW4 следует установить в положение off, чтобы уменьшить нагрев двигателя и драйвера и повысить надежность.Примерно через 0,4 секунд после остановки импульсного цикла ток автоматически снижается примерно до половины (60% от фактического значения), а теплотворная способность теоретически снижается до 36%. Интерфейс сигнала PUL + и PUL-это положительные и отрицательные концы управляющего импульсного сигнала; DIR + и DIR-это положительные и отрицательные концы сигнала направления; ENA + и ENA-это положительные и отрицательные концы сигнала включения. Интерфейс двигателя A + и A-подключены к положительному и отрицательному концам фазной обмотки шагового двигателя; B + и B-подключены к положительному и отрицательному концам в-фазной обмотки шагового двигателя.При обмотке фаз A и B направление двигателя может быть изменено. Разъем питания Используйте источник питания постоянного тока, рекомендуемый диапазон рабочего напряжения составляет 18-40 В постоянного тока, а источник питания более 100 Вт. Светильник индикатор Привод имеет красный и зеленый индикаторы.Зеленый светильник-это индикатор питания, зеленый светильник всегда горит, когда привод включен; Красный светильник-это индикатор неисправности, светильник неисправности всегда горит при возникновении сбоя перенапряжения или перегрузки по току.После устранения неисправности красный светильник погаснет.Если привод не работает, включите только повторно и включите повторно, чтобы устранить неисправность. ПРИМЕЧАНИЯ по установке Внешний размер привода составляет 116 × 69,2 × 26,5 мм, расстояние между отверстиями для установки составляет 109 мм.Возможна Горизонтальная и вертикальная установка, рекомендуется вертикальная установка.При установке он должен быть близко к металлическому шкафу, чтобы облегчить отвод тепла. Настройка параметров
Драйвер DM442 использует восемь циферблатных переключателей для установки точности деления, динамического тока и полутока/полного тока.Подробное описание следующее: Настройка тока Пиковый ток на выходе Выходной средний ток SW1 SW2 SW3 Самоустанавливающийся ток По умолчанию On On On Если SW1, SW2 и SW3 установлены в on, они могут быть установлены на требуемый ток через программное обеспечение главного компьютера. По умолчанию Ipeak составляет А, значение составляет А, разрешение составляет А. 1,46 А 1.04A Выкл On On 1.91A 1,36 А On Выкл On 2,37 А 1,69 А Выкл Выкл On 2.84A 2.03A On On Выкл 3,31 А 2,36 А Выкл On Выкл 3,76 А 2,69а On Выкл Выкл 4,20 А 3.00A Выкл Выкл Выкл Настройка подразделения Шаги/революция SW5 SW6 SW7 SW8 Описание микрошагового пробоя По умолчанию On On On On Когда SW5, SW6, SW7, SW8 все включены, подразделение привода принимает внутренний номер деления по умолчанию привода: 1 (полный шаг = 200 шагов/оборот); пользователь может установить номер подразделения через программное обеспечение ПК ProTuner или отладчик STU, маленькое значение 1, разрешение 1, И стоимость 512. 400 Выкл On On On 800 On Выкл On On 1600 Выкл Выкл On On 3200 On On Выкл On 6400 Выкл On Выкл On 12800 On Выкл Выкл On 25600 Выкл Выкл Выкл On 1000 On On On Выкл 2000 Выкл On On Выкл 4000 On Выкл On Выкл 5000 Выкл Выкл On Выкл 8000 On On Выкл Выкл 10000 Выкл On Выкл Выкл 20000 On Выкл Выкл Выкл 25000 Выкл Выкл Выкл Выкл Размер установки
