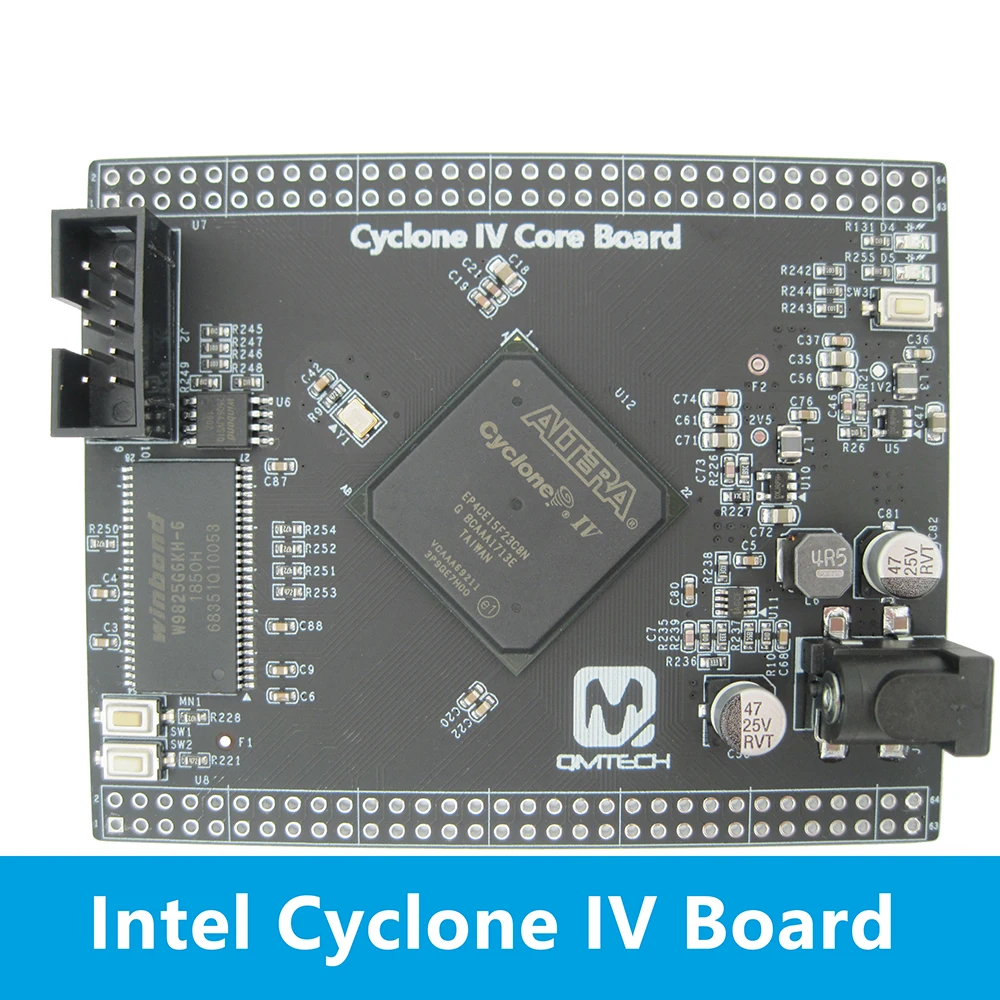

Nvarcher Intel Altera Cyclone IV FPGA макетная плата EP4CE15 основная | Электроника

Спецификация:

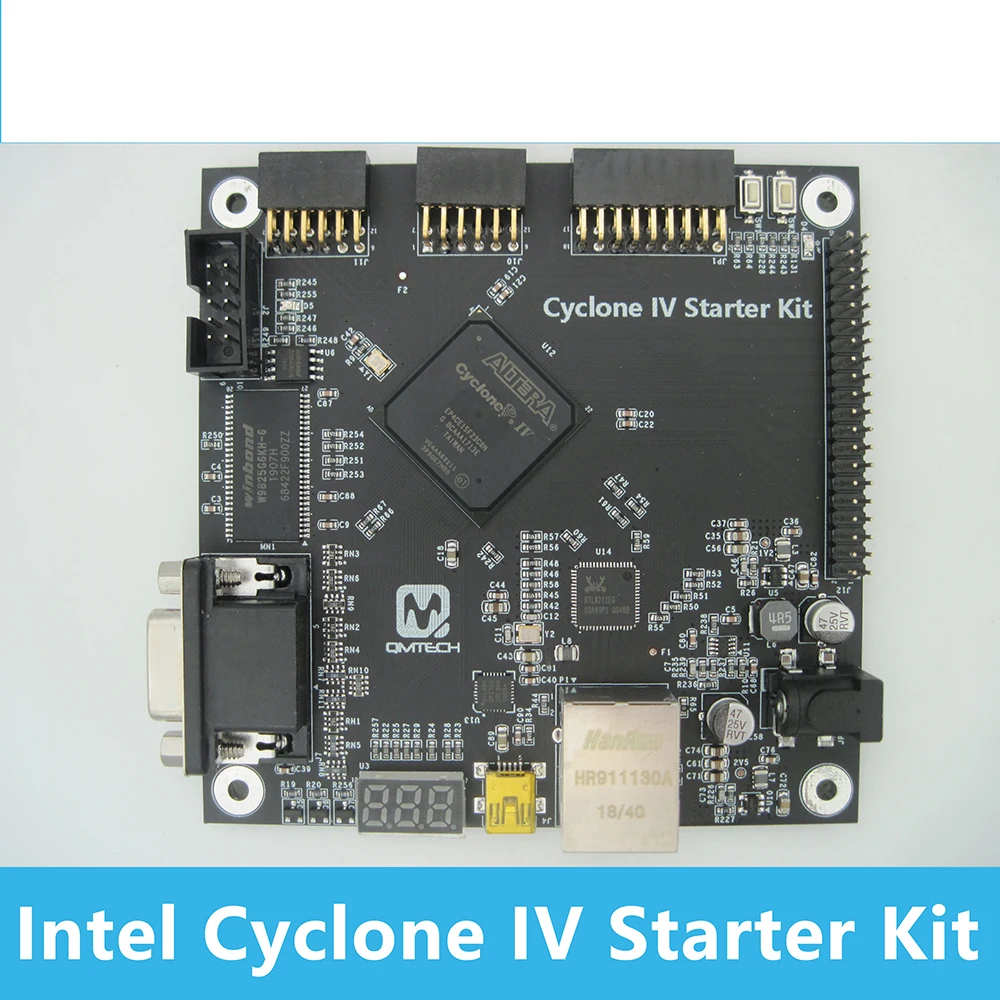

Бортовой FPGA: EP4CE15F23C8N; Бортовой внешний FPGAКристальная частота:50 МГц; EP4CE15F имеет богатый RAMРесурс; EP4CE15F имеет 15K логических ячеек; Бортовой Winbond SPI Flash W25Q64, 8M байт для пользовательского кода конфигурации; Бортовой 32 Мб Winbond SDRAM, W9825G6KH-6; Бортовой 3,3 V источника питания для FPGA, используя MP2315 широкий диапазон входного переменного тока/постоянного тока; Стартовый набор Cyclone IV обеспечивает интерфейс камеры, 2 заголовка xPMOD и 40P Мужской Заголовок для пользователя IOs; Стартовый набор Cyclone IV имеет 2 пользовательских переключателя; Стартовый набор Cyclone IV имеет 2 пользовательских светодиода; Циклон Характеристическая вязкость полимера Starter Kit имеет интерфейс JTAG, используя 10p, 2,54 мм pitch заголовок; Стартовый набор Cyclone IV обеспечивает GMII Ethernet с помощью RealTek RTL8211EG; Стартовый набор Cyclone IV обеспечивает 7-SEG светодиоды; Стартовый набор Cyclone IV обеспечивает последовательный порт USB к UART с помощью CP2102-GMR; Стартовый набор Cyclone IV обеспечивает интерфейс VGA 5-6-5 с помощьюРезисторные разделители; Cyclone IV Starter Kit PCB Размер: 9,96 см x 9,96 см; По умолчанию источник питания для платы: 1A @ 5 в постоянного тока, тип заголовка постоянного тока: DC-050, 5,5 мм x 2,1 мм; Упаковочный лист: Одна макетная плата QMTECH_CYCLONE_IV_STARTER_KIT. Один кабель USB 2,0 типа A-Mini B, папа-папа 5Pin. Один кабель USB-5 В. Схема, руководство пользователя, программа тестирования предоставляется через Github. Пожалуйста, найдите ключевое слово CYCLONE_IV_STARTER_KIT в Github. Схема, руководство пользователя, тестовая программа может быть загружена сHttp://www.chinaqmtech.com/download_fpga.

Официальная поддержка:

Http://forum.chinaqmtech.com/forum.php
