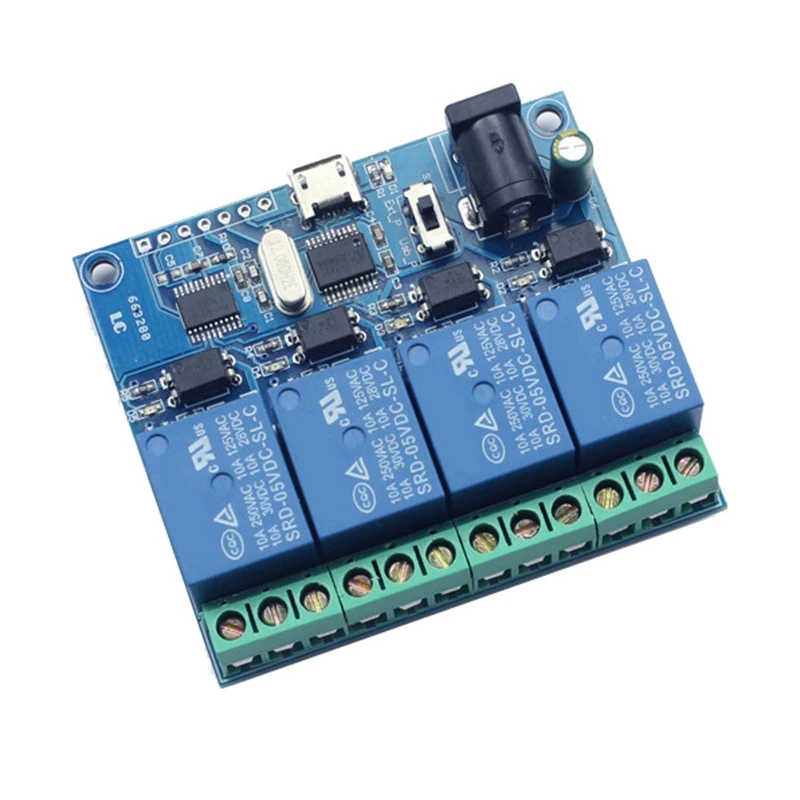

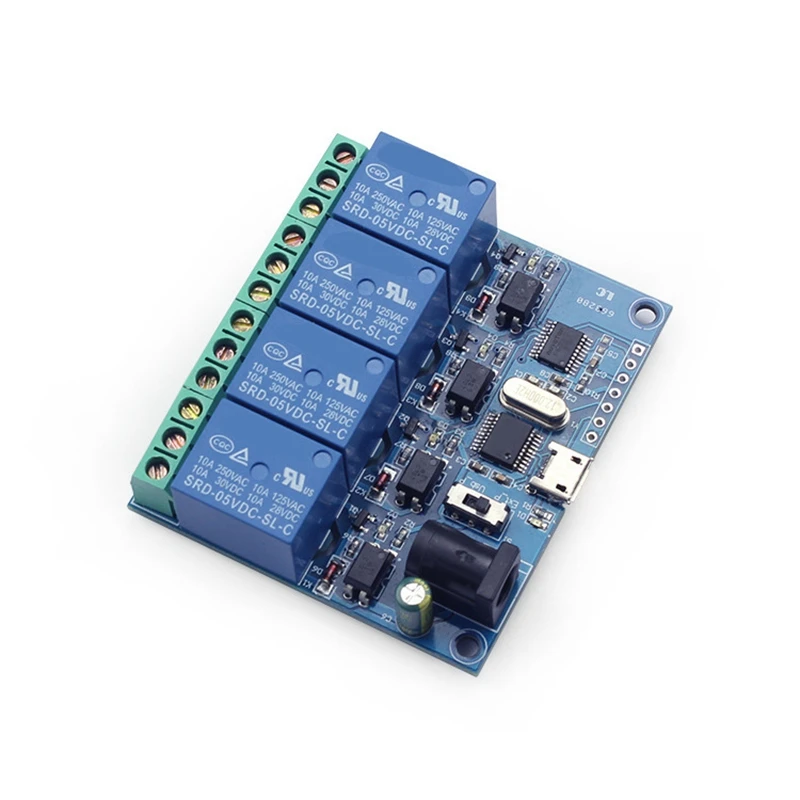

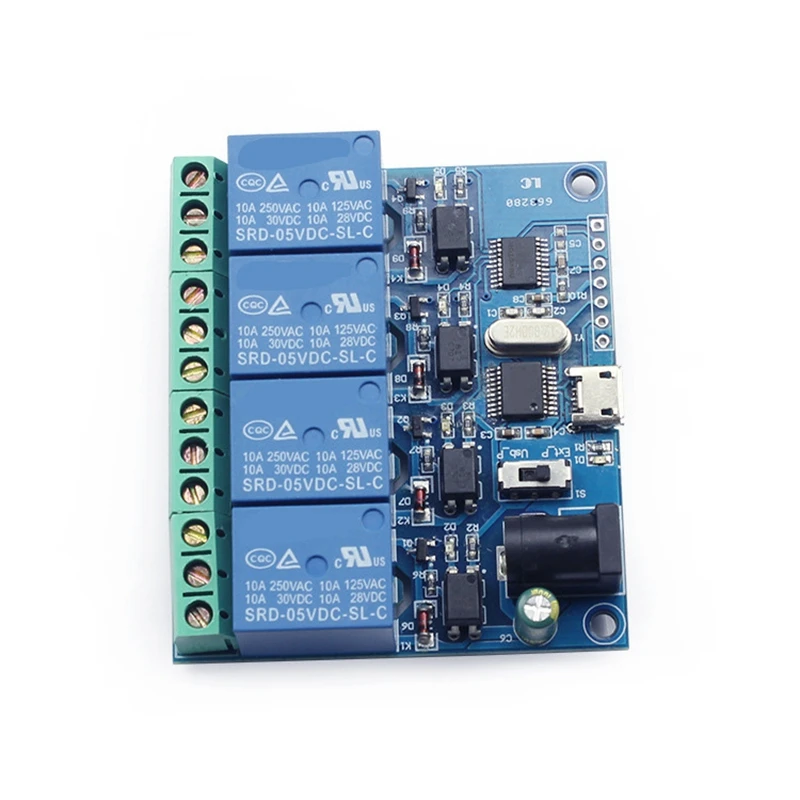

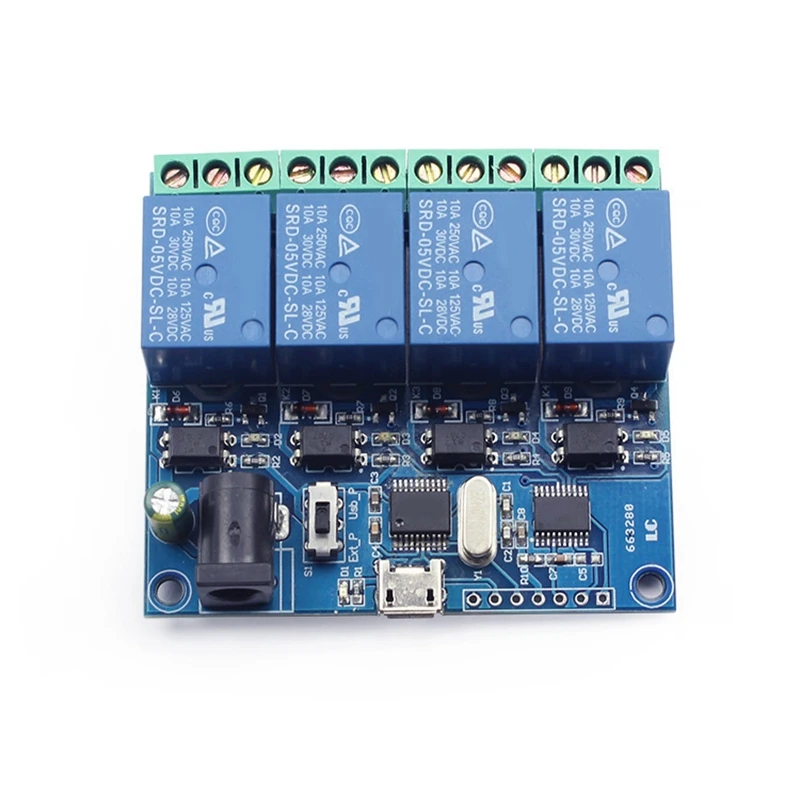

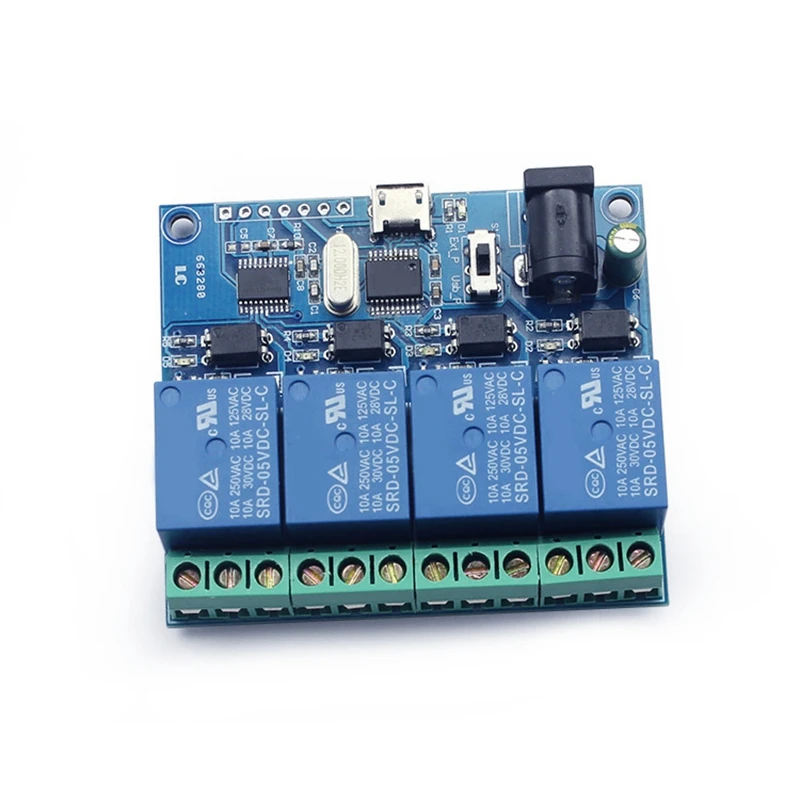

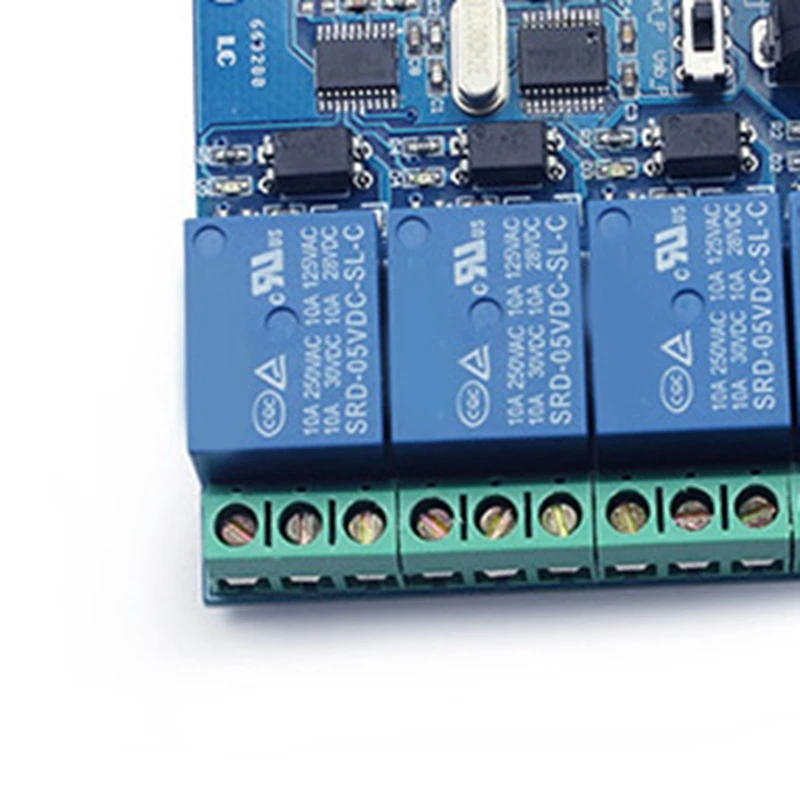

LCUS-4 4 канала 5V релейный модуль USB CH340 лигантное Управление переключатель 10A 250VAC 30VDC

LCUS-4 4-канальный 5V релейный модуль USB CH340 ligent переключатель управления 10A 250VAC 30VDC над-Currentelay/диод Freewheelin Prote Встроенный 8-битный чип микроконтроллера высокой производительности. Встроенный CH340 USB для последовательного порта чип управления. Бортовой Светодиодный дисплей питания и релейный светодиодный дисплей. Поддержка проверки статуса реле, команда: 0xFF. Бортовой 5В, 10А/250В переменного тока, 10А/30В постоянного тока 4-канальное реле, длительный срок службы реле до 100000 раз непрерывно.
Напряжение источника питания: 5 В, поддержка источника питания USB и внешнего источника питания. Тип выхода: релейный переключатель сигнала; Модуль содержит защиту от перегрузки по току и релейный диод защиты свободного колеса.
Интерфейс на плате: Внешний порт источника питания: Подключение постоянного тока 5В. В связи с ограниченным выходным током USB рекомендуется использовать внешний источник питания при подключении более 2 реле; Источник питания USB/внешний Выключатель питания: «Usb _ P» для источника питания USB, «Ext _ P» для внешнего источника питания; Разъем USB: USB подключение/источник питания; Резервный интерфейс USB.
Интерфейс на реле: COM1: общий порт; NC1: Нормально закрытый порт; NO1: более близкий порт; COM2: общий порт; NC2: Нормально закрытый порт; NO2: нормально открытый порт; COM3: общий порт; NC3: Нормально закрытый порт; NO3: нормально открытый порт; COM4: общий порт; NC4: Нормально закрытый порт; NO4: нормально открытый порт; Стандартная скорость передачи данных составляет 9600 bps.
Команды для релейной работы или запроса статуса (в шестигранной): открыть 1-й Канал USB: A0 01 01 A2; Закрыть 1-й Канал USB: A0 01 00 A1; Открыть 2-й канал USB: a0 02 01 A3; Закрыть 2-й канал USB: A0 02 00 A2; Открыть 3-й канал USB: A0 03 01 A4; Закрыть 3-й канал USB: A0 03 00 A3; Открытый 4-канальный USB: A0 04 01 A5; Закрытый 4-канальный USB: A0 04 00 A4; Запрос статуса: FF; 2,2 операция; Выберите источник питания; _ P"
Советы: Если переключатель «Ext _ P», пожалуйста, не забудьте подключить внешний источник питания 5 В, в противном случае индикатор реле будет светильник, но реле не будет работать!
Установите драйвер последовательного порта: Установите CH340 USB на драйвер последовательного порта для первого использования.
Откройте программное обеспечение для отладки порта, например SSCOM32, выберите скорость передачи данных 9600 и отправьте команду в шестигранном (шестигранном) формате, чтобы открыть или закрыть соответствующее реле. Вы можете отправить их вручную или автоматически. Ниже приведен пример программного обеспечения для последовательной отладки SSCOM32:
Руководство по отправке: Выберите 1-й Канал в качестве примера, выберите скорость передачи данных 9600 и введите команду A0 01 01 A2 или A0 01 00 A1, нажмите «отправить», чтобы включить или выключить первое реле.
Автоматическая отправка: Выберите 1-й Канал в качестве примера, нажмите «расширение» на панели SSCOM32 и нажмите команду A0 01 01 A2 и A0 01 00 A1, нажмите «HEX Send», затем выберите «автоматический цикл отправки» для автоматического цикла и закройте первое реле.
Проверить состояние реле: отправить «FF» (в шестигранном) формате. Если 1-й и 2-й каналы открыты, и 3-й и 4-й каналы закрыты, статус проверит Возврат:
"CH1: UP r nCH2: UP r nCH3: OFF r nCH4: OFF r n".
Цвет: синий
Материал: PCB
Размер: 63*56 мм
Посылка:
1 * релейный модуль
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
