Параметры продукта:

Характер модуля: неизолированный модуль boost (BOOST) Входное напряжение: DC10V-60V Входной ток: 10 (макс.) Статический рабочий ток: 10 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, будет увеличиваться статический ток) Выходное напряжение: 12-60 в постоянно регулируется (выходное напряжение этого модуля составляет около 50 в при отправке. Пожалуйста, подтвердите выходное напряжение перед подключением нагрузки. Выходной ток: 10 А макс., пожалуйста, усиливайте тепловыделение, если он превышает 6 А (в связи с различиями в давлении на входе и выходе, чем больше разница в давлении, тем меньше выходной ток) Диапазон постоянного тока: 0,2-10A Выходная мощность: = входное напряжение * 10 А, например: вход 12 В * 10 А = 120 Вт, вход 24 в * 10 А = 240 Вт, Вход 36 в * 10 А = 1360 Вт, вход 60 в * 10 А = 600 Вт, Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока) Рабочая частота: 150 кГц Эффективность преобразования: 92%-96% (эффективность связана с входом, выходным напряжением, током и разницей в давлении) Защита обратного подключения на входе: нет (обратите внимание, что положительные и отрицательные не изменяются) Способ установки: 4 3 мм Винтовые отверстия Режим проводки: выход проводки Размер модуля: длина 85 мм Ширина 52 мм Высота 21 мм Вес модуля: 80 г Регулировка выходного напряжения: Настройте CV-ADJ потенциометра, в соответствии с вашим аккумулятором или светодиодный, установите выходное напряжение на нужное вам значение напряжения. Поверните напряжение вниз по часовой стрелке и поверните его против часовой стрелки Регулировка выходного тока: Настройте CC-ADJ потенциометра по часовой стрелке около 20 витков, установите выходной ток до минимального значения, Подключите светодиодный и настройте CC-ADJ потенциометра до нужного вам тока. Для зарядки аккумулятора, после того, как аккумулятор разряжен, подключите к выходу и отрегулируйте CC-ADJ до нужного вам тока. (При зарядке необходимо использовать разряженный Аккумулятор для его регулировки, так как аккумулятор остается больше энергии, чем ниже зарядный ток.) Флуоресцентный Примечание: Не используйте короткое замыкание для регулировки тока. Структура Цепи Модуля boost не может быть отрегулирована по короткому замыканию.

Инструкции по использованию:

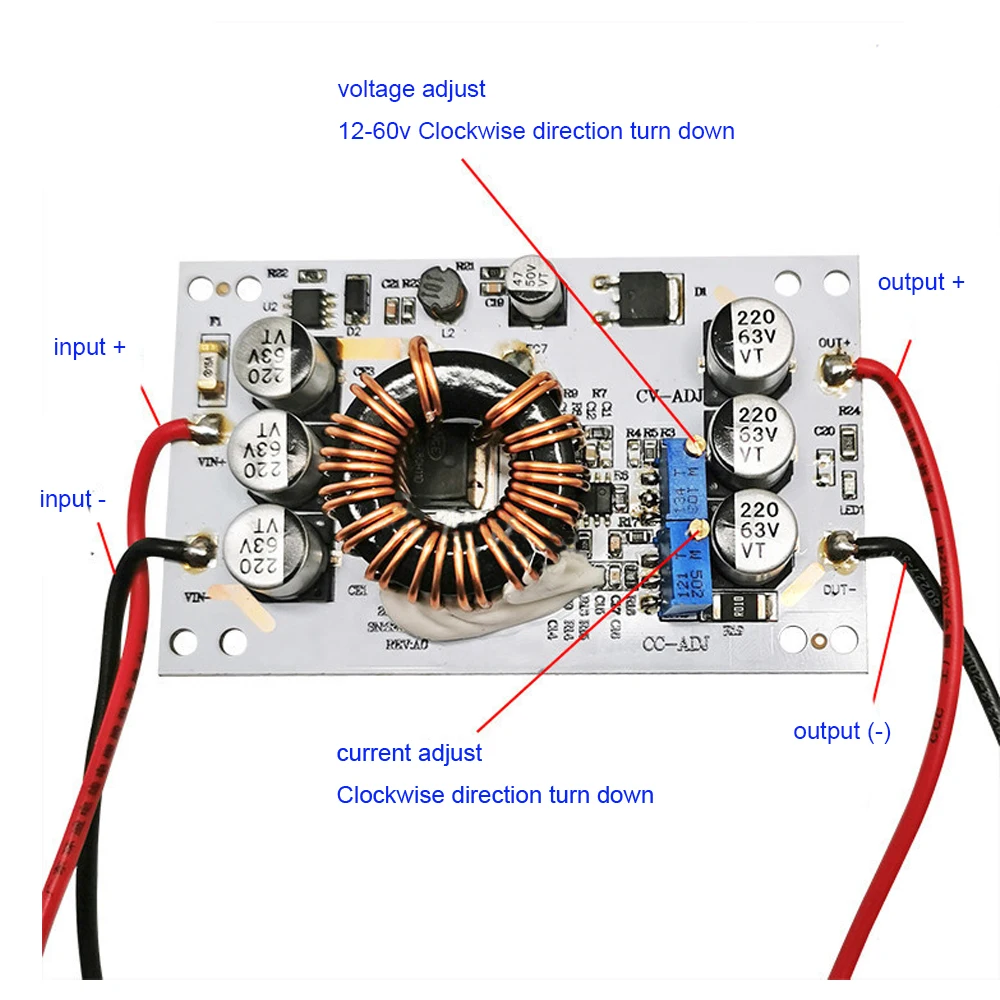

1. VIN + является положительным полюсом входного источника питания, а VIN-отрицательным полюсом входного источника питания. 2. Выход + является положительным полюсом выходного источника питания, а выход-отрицательным полюсом выходного источника питания. 3. Диапазон регулировки постоянного напряжения: DC12-60V (по часовой стрелке для уменьшения, против часовой стрелки для увеличения), 4. Диапазон регулировки постоянного тока: 0.2A-10A (по часовой стрелке для уменьшения, против часовой стрелки для увеличения), 5. Когда входной ток превышает 6А, необходимо усилить тепловыделение (алюминиевая подложка крепится к плоской металлической части), 7. Входное напряжение не может быть ниже 10 в или выше 60 в, 8. Максимальный входной ток не может превышать 10 А, и мощность не может превышать 600 Вт. 9. При использовании необходимо убедиться, что входное напряжение ниже выходного напряжения более чем на 2 в, 10. Перед подключением нагрузки, пожалуйста, отрегулируйте требуемое напряжение и ток при отсутствии нагрузки (когда ток постоянный, напряжение без нагрузки должно быть увеличено на 3-5 В), 11. При использовании импульсного источника питания или другого вторичного источника питания, пожалуйста, убедитесь, что питание источника питания должно быть более чем в два раза больше мощности этого модуля.

Применение

1. DIY Регулируемый источник питания, вход 12 В, выход может быть отрегулирован от 12-50 В. 2. Для питания вашего электронного оборудования вы можете установить выходное значение в соответствии с напряжением вашей системы. 3. В качестве автомобильного источника питания, питания вашего ноутбука, КПК или различных цифровых продуктов. 4. DIY Мощный ноутбук мобильный источник питания: оснащен большой емкостью 12 В литиевый аккумулятор, так что ваши книги могут быть яркими, куда бы вы ни отправились. 5. Напряжение солнечной панели стабилизируется. 6. Зарядка батарей, литиевых батарей и т. Д. 7. Светодиодный индикатор высокой мощности.
