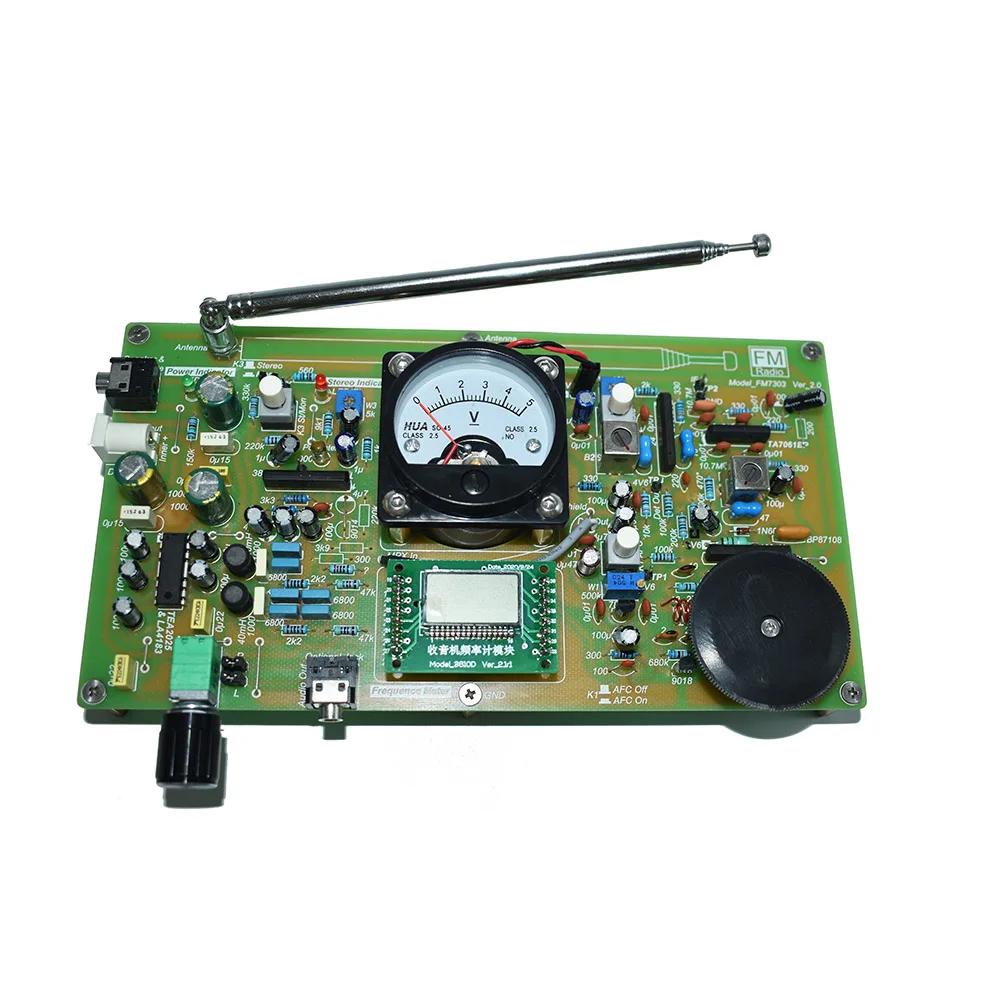

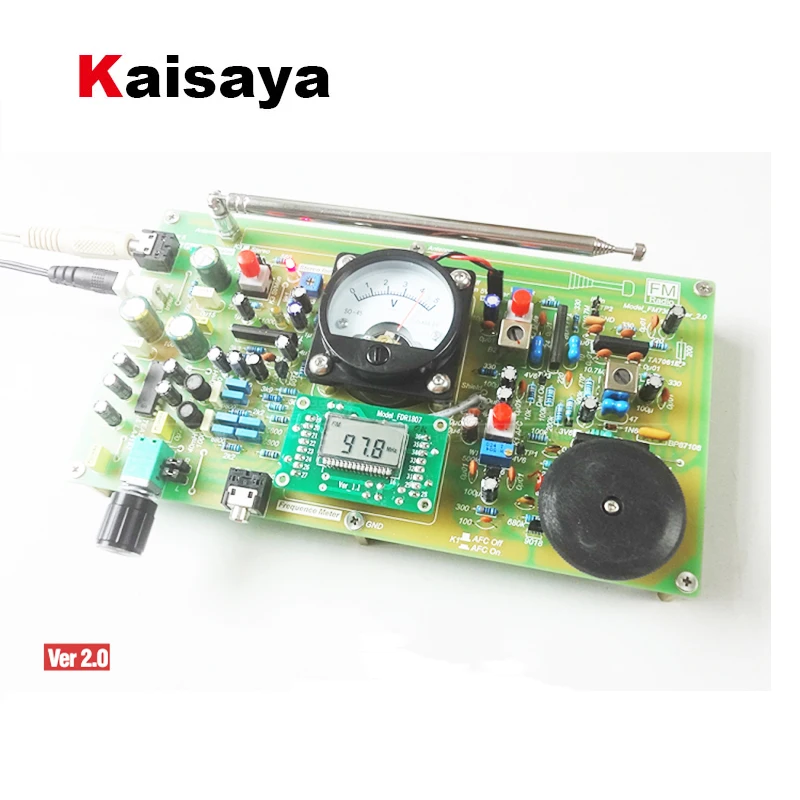

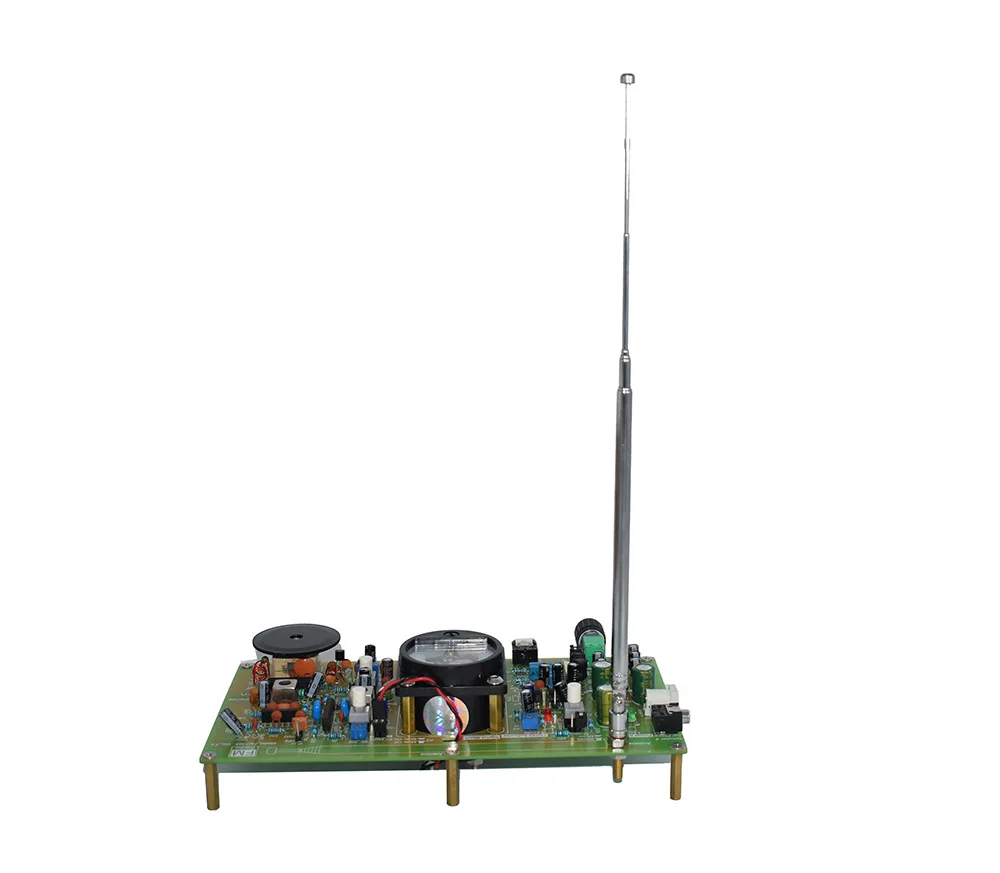

Плата радиоприемника FM7303 |

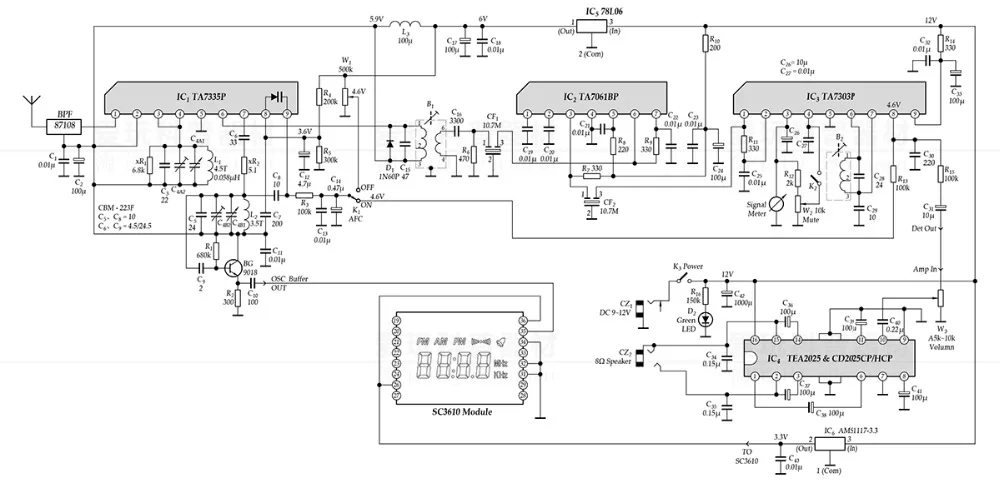

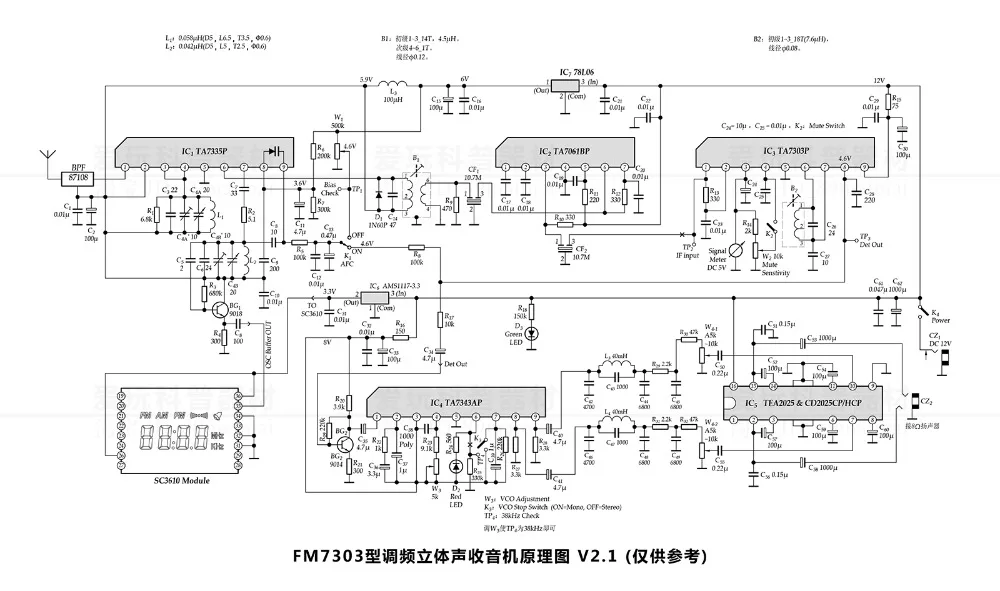

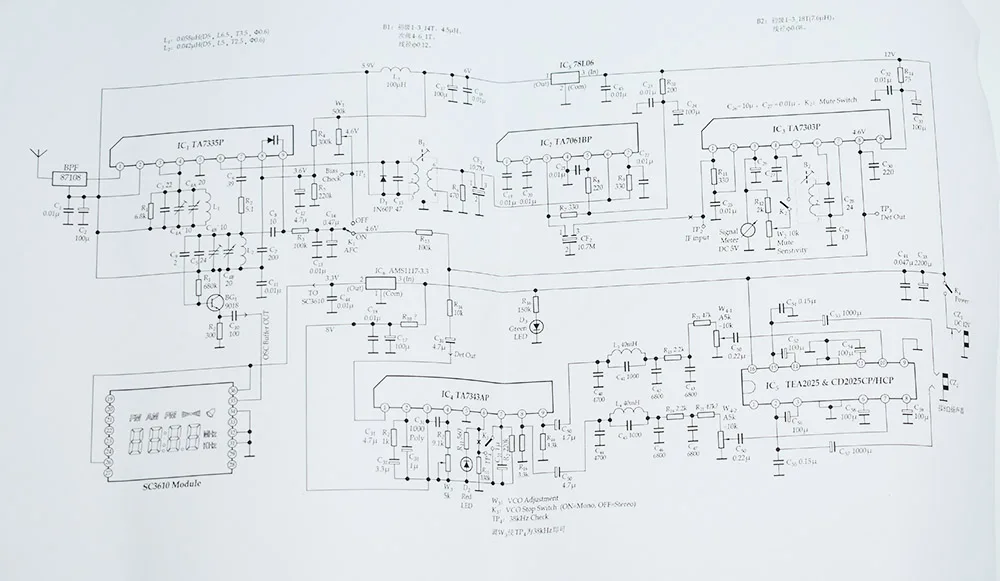

Этот продукт представляет собой Комплект печатной платы, без корпуса и динамиков, и для прослушивания требуется внешний источник питания и динамики/наушники.   Этот продукт представляет собой комплект радиоприемника с чистой частотной модуляцией (FM) и не может использоваться для приема AM-трансляций.   В комплекте FM-радио типа FM7303 используются три выделенных чипа Toshiba для формирования приемной части: TA7335P-это классический FM-чип, который широко используется во многих радио-и приемных продуктах в стране и за рубежом. TA7303P-это специальный промежуточный усилитель FM и микросхема частотной дискриминации. Многие известные модели радиостанций SHARP, такие как GF-777z, GF-515z, GF-6060X, GF-9191X и т. Д., Его используют. Многие автомобильные радиоприемники также можно найти. TA7061BP-это специальный чип среднего усилителя, и в нем нет случая применения магнитофонов и радиоприемников. TA7343AP-это стереодекодер с фазовой автоподстройкой. Комбинация этих четырех микросхем и усилителя мощности 2025 В простую схему может обеспечить более высокую производительность приема, подходящую для энтузиастов радиолюбителей, а также может использоваться в качестве оборудования FM DX начального уровня.   【Название продукта】 FM7303 интегральная схема FM-радио эксперимент доска сборочный комплект V2.0/2,12   【Основные характеристики】 1. Частота приема: 88 ~ 108 МГц FM (диапазон вещания частотной модуляции); 2. Стерео Демодуляция: Да; 3. Напряжение питания: 9 ~ 12 В; 4. Выходная мощность: максимум 2 Вт x 2(8 Ом); 5. Размер печатной платы: 194 мм x 96 мм.   【Особенности】 1. Благодаря выделенному чипу среднего усилителя, высокой чувствительности вы можете слушать многие радиостанции, не вытаскивая антенну; 2. С цифровым частотным дисплеем он может напрямую отображать радиочастоту и может использоваться в качестве отладочного инструмента; 3. С измерителем сигнала указательного типа он имеет отличный опыт использования и может использоваться в качестве отладочного инструмента; 4. Он имеет функцию отключения звука (Mute), доступную только в моделях высокого класса, чувствительность отключения звука регулируется и может быть отключена вручную; 5. С функцией автоматической настройки частоты (AFC), которую можно выключить; 6. Стереодекодеру не нужно регулировать степень разделения; 7. Использование микросхемы двухканального усилителя мощности 2025, высокая мощность и хорошее качество звука.   【Описание продукта】 1. Схема этого комплекта собрана в соответствии с официальным руководством по данным чипа и некоторыми классическими случаями. Практика доказала, что он имеет преимущества простоты производства и легкой отладки, а эффект намного лучше, чем у простых дискретных схем; 2. Руководство содержит принципиальные схемы и схемы печатных плат, а также методы отладки и опыт в любительских условиях. Для получения дополнительной информации и профессиональных методов отладки, пожалуйста, загрузите или обратитесь к соответствующим книгам в Интернете; 3. Три чипа TA7335P, TA7303P и TA7343AP имеют долгую историю. Я уверен, что нет оригинального нового источника. В основном то, что можно получить,-это разобранные изделия или годы инвентаря, со старыми цветами, воском и окислением штифтов. Цена разобранных изделий из этих трех типов чипов, продаваемых в Интернете, не низкая, и небольшое количество из них повреждено. Три типа микросхем, выпущенных нашим магазином, были протестированы с разъемами для микросхем, а непригодные для использования отходы отсеиваются, чтобы обеспечить нормальное функционирование. За исключением трехтипного чипа, все остальные компоненты в комплекте совершенно новые. Если вы не принимаете разборку чипа, пожалуйста, не стреляйте; 4. Поскольку поставка трех микросхем TA7335P, TA7303P и TA7343AP невелика, наш магазин может заменить их совместимыми моделями, такими как CD7335, KIA6003S, KIA6043S и т. Д.; 5. Конденсаторы, требующие высокой стабильности, такие как резонансные конденсаторы, оснащены дорогими слюдяными конденсаторами или керамическими конденсаторами серии NPO. Остальные конденсаторы малой емкости представляют собой Бескорпусные керамические конденсаторы или пленочные конденсаторы, а конденсаторы большой емкости (класс μF)-электролитические конденсаторы; 6. Переменный конденсатор использует частотную модуляцию CBM443DF и четырехкратный переменный конденсатор с амплитудной модуляцией, и используется только FM-соединение; 7. Основание печатной платы изготовлено из стекловолокна, измеренная толщина составляет около 1,5 ~ 1,6 мм, односторонняя зеленая/сливочно-белая надпись, подушка опрыскивается оловом, и может быть непосредственно сварен без шлифования; 8. На поверхности основания доски и поверхности медной фольги могут быть царапины и пыль, а также следы мытья доски; 9. Печатная плата, полученная покупателем, может немного отличаться от образца на картинке, в основном из-за изменения положения компонента и той же структуры схемы. Этот продукт был модифицирован и усовершенствован N раз (в основном для изменения проводки печатной платы) от образца прототипа до проданного продукта, и он все еще улучшается. Обычно незначительные изменения, такие как небольшое перемещение компонентов и незначительные корректировки проводки, не изменяют номер версии и не будут повторно фотографировать и загружать, настоящим заявляем.



---
