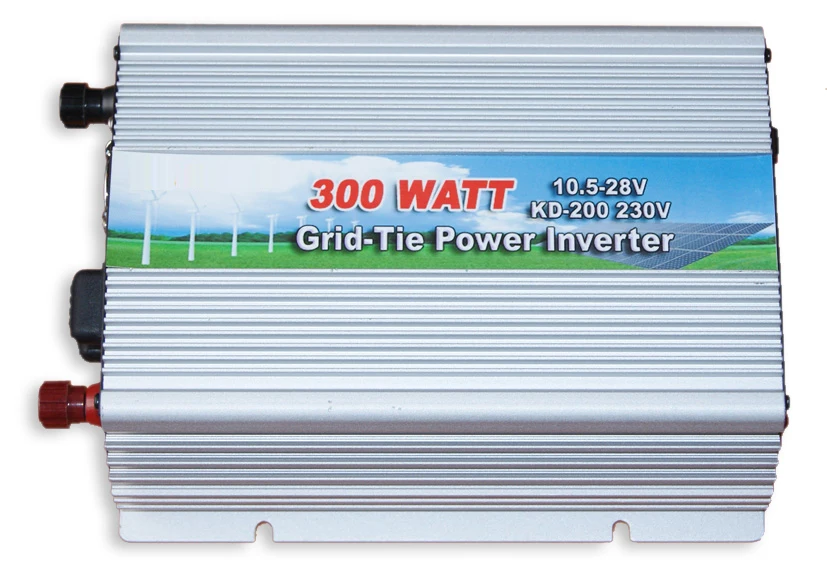

10 5 30Vdc 300 Вт Солнечный чистый синусоидальный инвертор сетки выход 90 140 в/190 260в

10 5 30Vdc 300 Вт Солнечный чистый синусоидальный инвертор сетки выход 90 140 в/190 260в

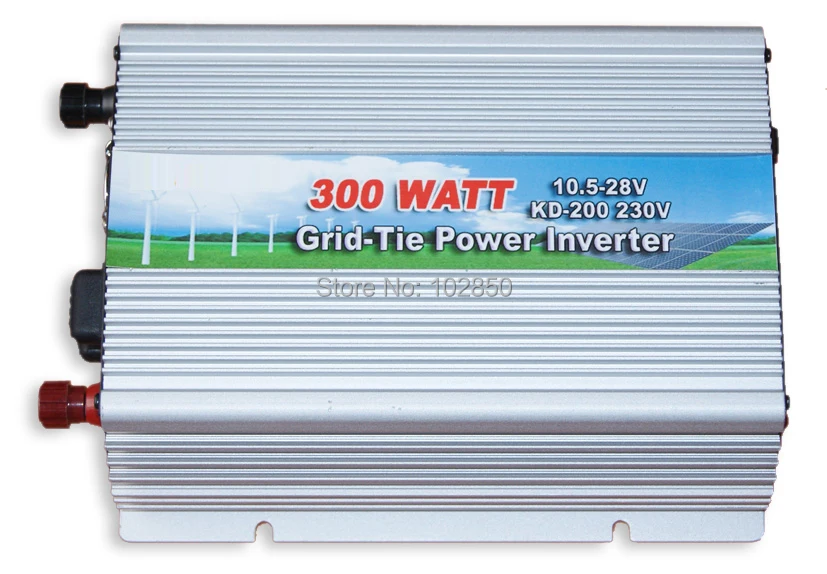

300 Вт микро с сеточным управлением инвертор для система на солнечной батарее для дома со слежением за максимальной точкой мощности, Функция 10,5-28 V DC, 120/230 V переменного тока чистqj инвертор волны синуса

 Системы Функция

*Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT, функции APL, инвертор автоматически настраивает солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

*Угол переменного тока 0 с высокой точностью автоматического обнаружения

AC фазовый угол 0 через усилитель изоляции затем вход в MCU для высокоточного обнаружения и анализа. Частота сдвига фазы меньше 1%, таким образом, достигается высокая точность с модуляцией фазы AC выход вместе.

* Синхронная высокочастотная модуляция

В процессе сетки, как правило, адаптировать один и тот же угол фазы параллельно. (т. е., когда двухфазный переменный ток общий равен 0,use переключателя для комбинации двух AC fusion) и продукт рецидивирован AC половинной частоты переменного тока до 100 Гц во-первых, Затем машина использует высокочастотный ток в цепи и semi-100Hz Частотный переменный ток, генерируемый комбинации, для достижения высокочастотной модуляции.

* Выходной немодулированный синусоидальный сигнал

Используйте SPWM напрямую, чтобы сделать выходной немодулированный синусоидальный сигнал.

*Автоматическое распознавание Функция солнечной яркости

Используйте новейшую технологию восприятия яркости. Различный угол освещения и интенсивность солнечной панели будут производить различный ток выхода. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Б/у удобнее.

* Питание автоматически блокируется (APL)

При различных колебаниях тока, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки питания, продукт автоматически отключается в максимальной мощности, затем делает выходную мощность более стабильной.

* Максимальное отслеживание точки питания (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет точки питания отслеживания, будет много проблем. В последнее время, как правило, принимает Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и мгновенная Регулировка выходной мощности солнечных панелей в максимальной выходной момент, затем достичь стабильных целей вывода.

* Автоматически адаптируется к разному коэффициенту мощности нагрузки

Адаптируйтесь к любой нагрузке.

* Постоянный ток, постоянный PoWer

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

* Автоматическое отключение, когда выходная мощность неисправности

Когда система питания города находится в неисправности, инвертор автоматически отключает выход.

* Ограничение тока защита

Предельный ток

* Стек несколько машин

Несколько небольших инверторов мощности одновременно могут достичь большой выходной мощности.

* Высокочастотный высокий коэффициент преобразования

Адаптация высокочастотного преобразователя, выход более эффективный.

Таблица параметров

ГРИД-серия моделей

200 W

300 W

400 W

500 W

600 W

800 W

1000 W

Рекомендуем использовать панели солнечных батарей

320Wp

420Wp

520Wp

620Wp

720Wp

1050Wp

1250Wp

Постоянного тока Максимальная Входная мощность

300 W

400 W

500 W

600 W

700 W

900 W

1200 W

DC Максимальное напряжение

VpvDC30.2VDC

Диапазон напряжения постоянного тока

Vpv 10.5V ~ 28VDC

Максимальный выходной коэффициент мощности

99%

Максимальный входной ток

15A

20A

25A

30A

40A

45A

65A

Выходная мощность переменного тока

200 W

300 W

400 W

500 W

600 W

800 W

1000 W

Переменного тока Максимальная выходная мощность

200 W

300 W

400 W

500 W

600 W

1000 W

Анти-защита от перенапряжения

Предохранитель

AC Стандартное напряжение диапазон

90V-140/180 ~ 260VAC

Переменного тока Частотный диапазон

55 Гц ~ 63 Гц/45 Гц-53 Гц

Выход в настоящее время общие

Коэффициент гармонических искажений

Thdiac <5%

Фазы

<1%

Islanding защиты

VAC; f переменного тока

Выход защита от короткого замыкания

В настоящее время с ограничением потока воды

Показать

Светодиодный

В режиме ожидания Мощность

<2 Вт

Ночной Мощность

<1 Вт

Диапазон температуры окружающей среды

-25'C ~ 60° С

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Крытый Тип дизайн

Электромагнитный Совместимость

EN50081.part1 EN50082.part1

Мощность Системы помехи

EN61000-3-2 EN60950-1

Сеть тест

DIN VDE 1026

Упаковка и Вес

Вес нетто

1,3 кг (200-600 Вт)

2,0 кг (800-1000 Вт)

Г Вес

2,0 кг (200-600 Вт)

2,7 кг (800-1000 Вт)

Размер (Д x Ш x В)

21x16,5x5,3 см

31x16,5x5,5 см

Упаковка (Д x Ш x В)

Внутренняя коробка: 34x25x15,5 см

Большая коробка: 51x37x33 см

Внутренняя коробка: 43x25x15. 5C

Большая коробка: 52x45x33 см

Установка

На стене

AC Длина сетевого шнура

1,8 м

Вентилятор охлаждения

Вентилятор

Показать

1 красный и 1 зеленый светодиодный

Руководство пользователя

1.Установка соединение

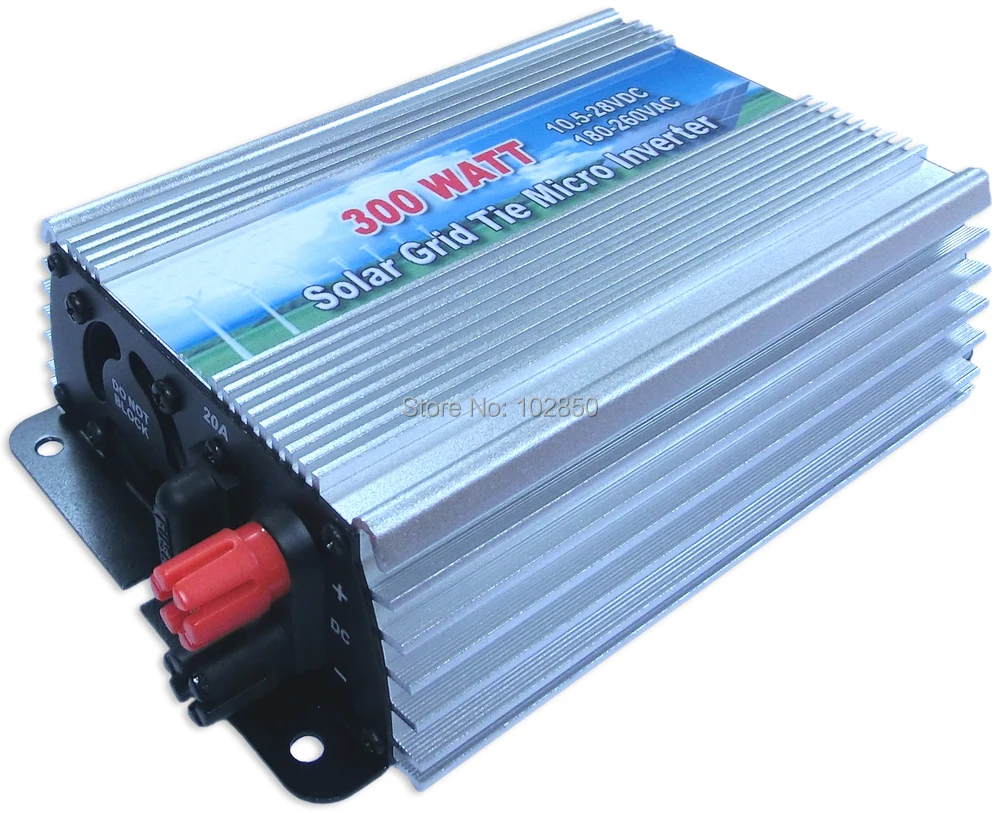

1) красный терминал: Подключите DC положительный, черный терминал: Подключите DC отрицательный. Показано на рисунке 1.

Рисунок 1

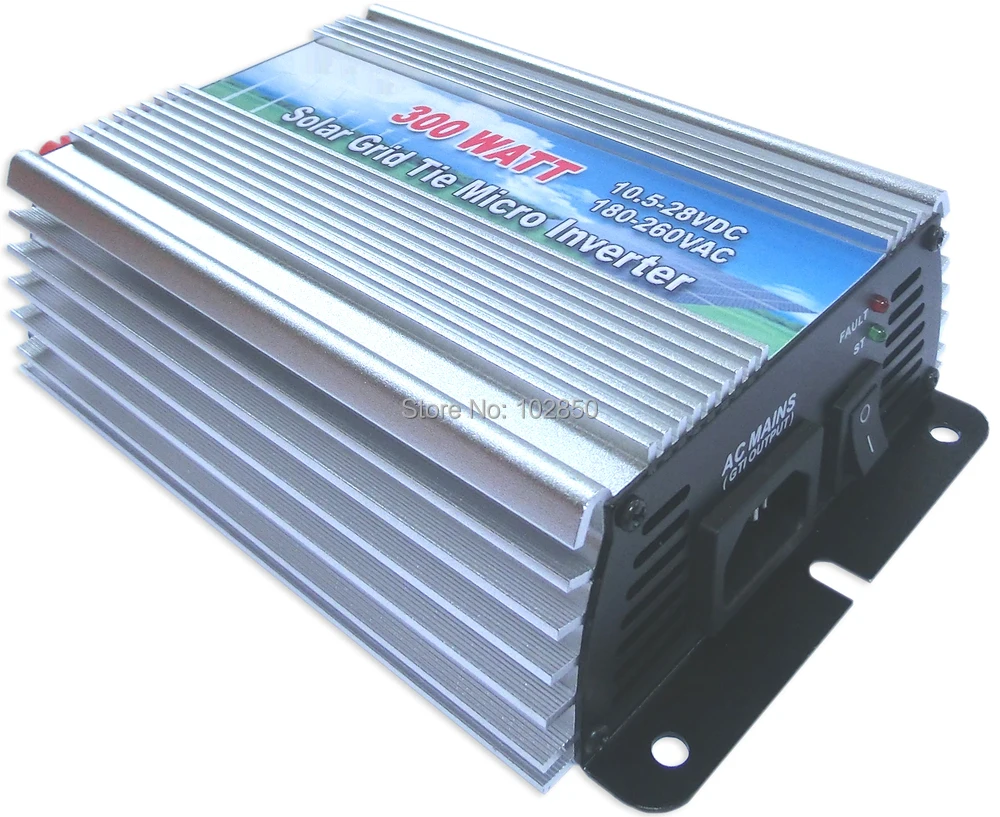

2). розетка переменного тока: подключение к сети. Поместите сторону сетевой кабель, который имеет отверстия в инвертор с 3 ножной розеткой и другой стороной сетевой кабель для дома 3 pin AC розетки. Показано на рисунке 2.

Рисунок 2Цифра 3

3). Переключатель: Подключите соединения правильно, затем включите переключатель. Инвертор начинает работать.

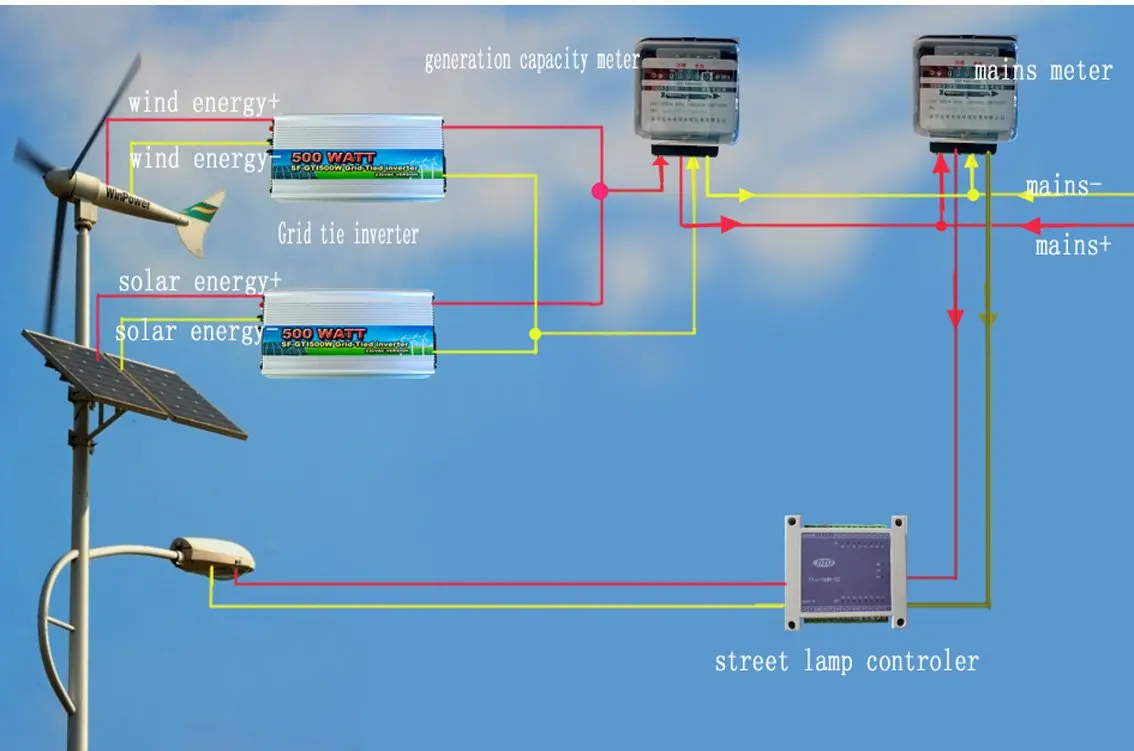

2.Сеточный инвертор используется в ветре и солнечные уличные фонари.

Используйте этот продукт, не нужно добавлять контроллер солнечной панели, батареи.

Метод подключения 1 (рис. 4 ниже):Иллюстрация 4СоединениеСоединениеМетод 2 (рис. 5 ниже):Рисунок 5

Способ подключения: 1: Энергия ветра, солнечная энергия может поставлять в сетку одновременно, затем достичь наивысшей эффективности. Сначала учитывайте этот метод подключения. Рисунок 5

Способ подключения 2: Сначала используйте большой мощности. Другая емкость добавляется. Ветровая и солнечная емкость дополняют друг друга с умеренной эффективностью.

3.Стек с использованием

Для того, чтобы достичь более высокой мощности требований к использованию, этот продукт может складываться, таких, как: 4 сетки inverter1000W укладка может достичь 4000W. и количество укладки не ограничено. Используется как показано на рисунке 6:

Иллюстрация 6

4.Вход и выход

1)Вход постоянного тока предел

* Диапазон входного напряжения: 10,5 В до 28 в

Солнечная панель: рекомендуется использовать мощность более 30 Вт и стандартное напряжение 17,5 в фотоэлектрическая панель.

Рекомендуется использовать несколько солнечных панелей. Солнечные панели в серии приведут к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

* Система ветровой турбины: Номинальное напряжение 24В постоянного тока, максимальное напряжение 28В постоянного тока.

2).Выход переменного тока:

* Диапазон напряжения инвертора, выход которого составляет 220 В переменного тока. : 170-260 в

* Диапазон напряжения инвертора, выход которого составляет 110 в AV. : 90 V-160 V

5.Светодиодный индикатор:

1).Красный светодиодный:

(1).Защита от низкого напряжения (входное напряжение постоянного тока меньше, чем 10.5VDC).

(2).Защита от перенапряжения (входное напряжение постоянного тока превышает 28,5 в постоянного тока).

(3).Защита от перегрева (когда температура шасси выше 75'C,

Температура опускается около 2-10 минут, чтобы перезагрузить автоматически после охлаждения).

(4)).Защита от неисправностей (при 110 впрт или 220 впрт отключении питания или выключении).

(5).Islanding защита: когда электрическое питание остановится, инвертор автоматически закрывает выход.

2).Зеленый светодиодный:

(1).Зеленый светодиодный мигающий: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.

(2)).Зеленый светодиодный индикатор долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.

Примечания

--- Пожалуйста, обратите внимание на напряжение при использовании продукта. Напряжение от 10,5-28 в, если не это напряжение, продукт может сломать.

--- Непрофессионалы не разбираются. Только квалифицированный персонал может отремонтировать этот продукт.

--- Пожалуйста, установите инвертор в низкой влажности и хорошо проветриваемом месте, чтобы избежать перегрева инвертора, и очистить вокруг воспламеняющихся и взрывных материалов.

--- При использовании этого продукта, избегайте детей касания, игры, чтобы избежать электрического шока.

--- Рекомендуемый максимальный входной кабель постоянного тока 4AWG, способный регулировать более 50А

Размер кабеля.

--- Оптимальная длина входной линии постоянного тока 8 м или меньше, длинный кабель позволит солнечных панелей к инвертору

Падение напряжения постоянного тока вызвано износом и разрывом.

--- Подключен к розетке питания для обеспечения переменного тока.

--- Подключенные солнечные панели, батареи или ветрогенераторы DC вход DC кабель питания.
--- Предложенный ветрогенератор с собственным контроллером заряда и сбросом нагрузки.

Аксессуары для продукта

Один стандартный провод переменного тока, один гарантийный талон, один руководство пользователя и один сертификат качества.
