600 Вт Чистая синусоида на сетке солнечный инвертор, 10,5-28 В постоянного тока, 120/230 В переменного тока Штабелируемый Чистая синусоида солнечный инвертор бесплатная доставка

 Функция системы

*Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

*AC 0 угол с высокой точностью авто-обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

* Синхронная высокочастотная модуляция

В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (Т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

* Выход чистой синусоидальной волны

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

*Функция автоматического зондирования солнечной яркости

Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Используется более удобно.

* Питание автоматически блокируется (APL)

В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

* Максимальное отслеживание точки мощности (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.

* Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

* Постоянный ток, постоянный PoКанализация

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

* Автоматическое отключение, когда выходная мощность неисправности

Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.

* Предельная защита тока

Предел тока

* Стек несколько машин

Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

* Высокая частота преобразования

Адаптация высокочастотного преобразователя, выход более эффективный.

Таблица параметров

Модели серии сетки

200 Вт

300 Вт

400 Вт

500 Вт

600 Вт

800 Вт

1000 Вт

Рекомендуется использовать солнечные панели

320Wp

420Wp

520Wp

620Wp

720Wp

1050Wp

1250Wp

Максимальная входная мощность постоянного тока

300 Вт

400 Вт

500 Вт

600 Вт

700 Вт

900 Вт

1200 Вт

Максимальное напряжение постоянного тока

VpvDC30.2VDC

Диапазон напряжения постоянного тока

Vpv 10,5 V ~ 28VDC

Максимальный коэффициент выходной мощности

99%

Максимальный входной ток

15а

20А

25А

30A

40А

45А

65A

Выходная мощность переменного тока

200 Вт

300 Вт

400 Вт

500 Вт

600 Вт

800 Вт

1000 Вт

Максимальная выходная мощность переменного тока

200 Вт

300 Вт

400 Вт

500 Вт

600 Вт

1000 Вт

Защита от напряжения

Предохранитель

Стандартный диапазон напряжения переменного тока

90V-140/180 ~ 260VAC

Частотный диапазон переменного тока

55 Гц ~ 63 Гц/45 Гц-53 Гц

Общий выходной ток

Гармонические искажения

THDIAC <5%

Фаза

<1%

Islanding защита

VAC;f AC

Защита от короткого замыкания на выходе

Ограничение тока

Показать

Светодиодный

Мощность в режиме ожидания

<2 Вт

Ночная мощность

<1 Вт

Диапазон температуры окружающей среды

-25'C ~ 60'C

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN60950-1

Сетевой тест

DIN VDE 1026

Упаковка и вес

Вес нетто

1,3 кг (200-600 Вт)

2,0 кг (800-1000 Вт)

Вес г

2,0 кг (200-600 Вт)

2,7 кг (800-1000 Вт)

Размер (Д x Ш x В)

21x16,5x5,3 см

31x16,5x5,5 см

Посылка (Д x Ш x В)

Внутренняя коробка: 34x25x15.5см

Большая коробка: 51x37x33см

Внутренняя коробка: 43x25x15.5C

Большая коробка: 52x45x33см

Установка

Настенный подвесной

Длина сетевого шнура переменного тока

1,8 м

Охлаждение

Вентилятор

Показать

1 красный и 1 зеленый светодиодный

Руководство пользователя

1.Установочное соединение

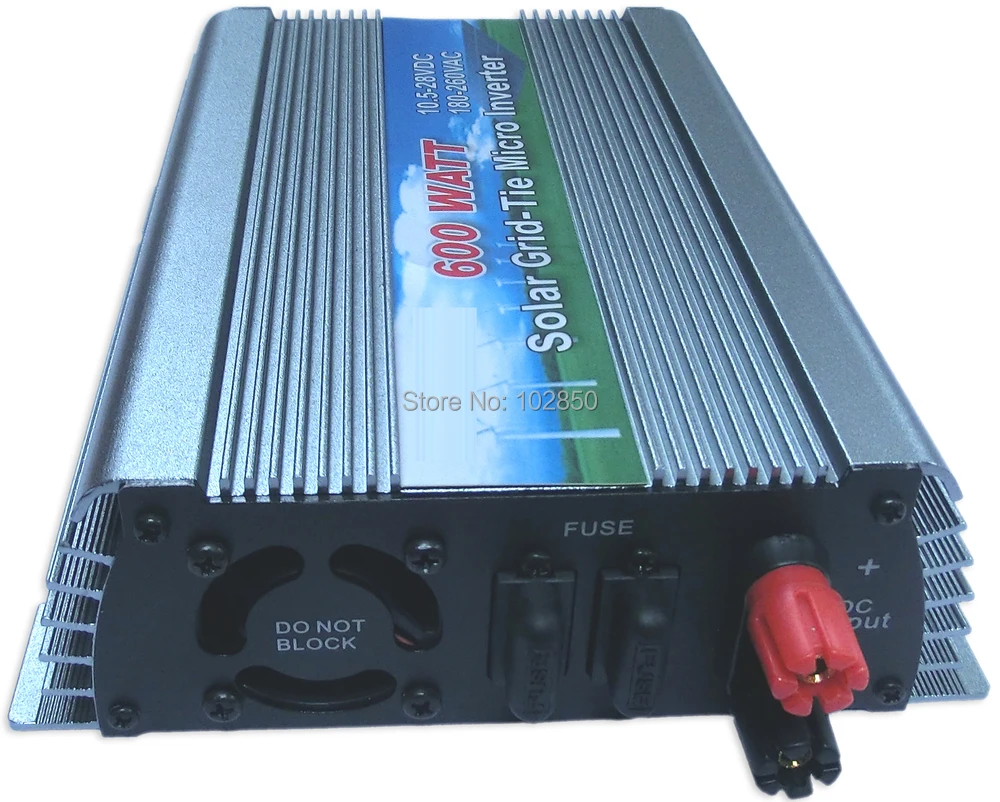

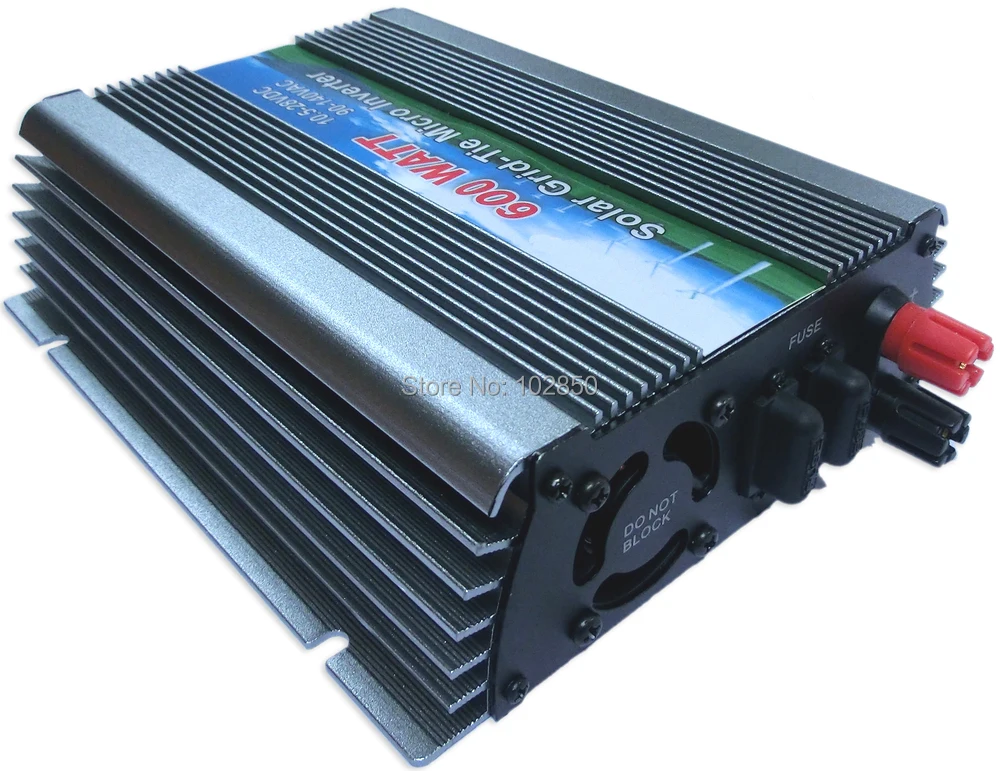

1). Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рис. 1

2). Розетка переменного тока: подключение к сети. Поместите сторону шнура переменного тока, который имеет отверстия в инверторе с 3-футовой розеткой и другой стороной шнура переменного тока для домашнего 3-контактного выхода переменного тока. Показано на рис. 2.

Рис. 2Рис. 3

3). Переключатель: Подключите соединения в правильном направлении, затем включите переключатель. Инвертор начинает работать.

2.Сетевой инвертор, используемый в ветряных и солнечных уличных фонарях.

Используйте этот продукт, не нужно добавлять контроллер солнечной панели, аккумулятор.

Метод подключения 1 (рис. 4 ниже):Рис. 4ПодключениеПодключениеМетод 2 (рис. 5 ниже):Рис. 5

Метод подключения 1: Ветровая энергия, солнечная энергия может поставляться в сетку одновременно, а затем достичь максимальной эффективности. Сначала Рассмотрите этот метод подключения. Рис. 5

Метод подключения 2: Сначала используйте большую мощность. Другая емкость добавляется. Ветровая и солнечная мощность дополняют друг друга с умеренной эффективностью.

3.Использование стека

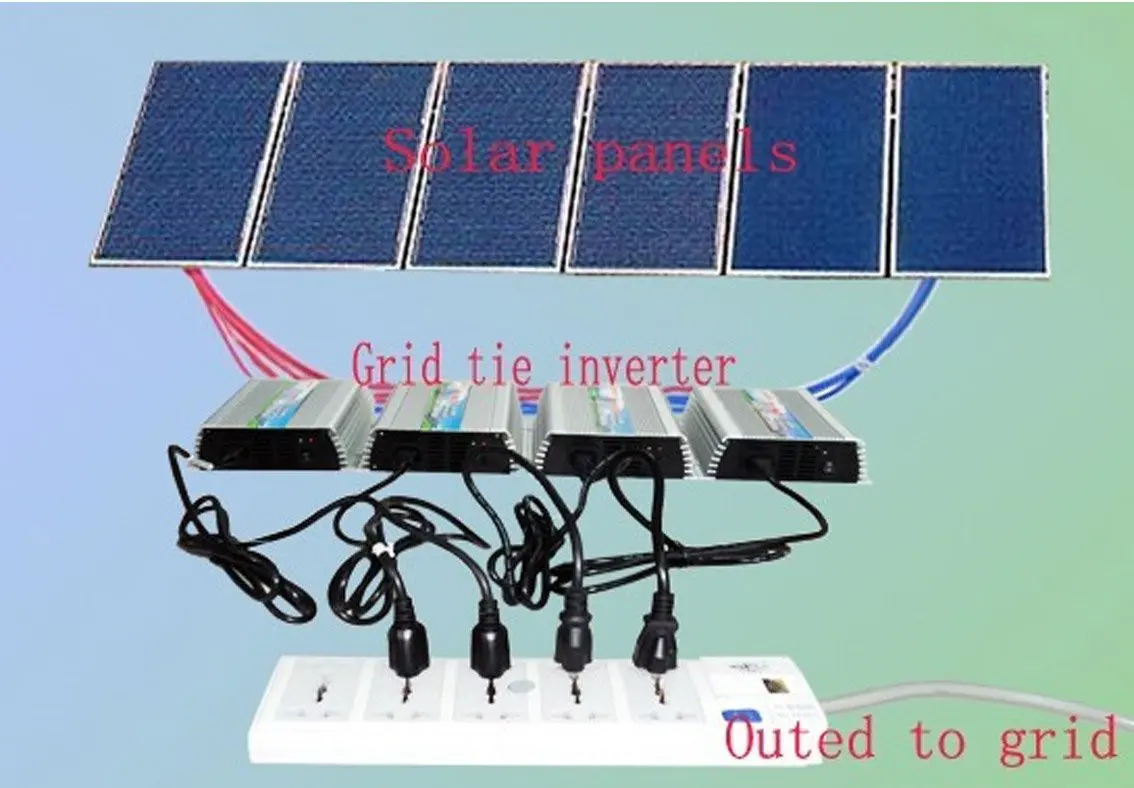

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано на рис. 6:

Рисунок 6

4.Вход и выход

1)Входное напряжение постоянного тока

* Диапазон входного напряжения: 10,5 В до 28 в

Солнечная панель: рекомендуется использовать мощность более 30 Вт и стандартное напряжение 17,5 В PV панелей.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

* Ветряная турбина: Номинальное напряжение 24VDC, максимальное напряжение 28VDC.

2).Выход переменного тока:

* Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В

* Диапазон напряжения инвертора, выходная мощность которого составляет 110 в AV. : 90 В-160 в

5.Светодиодный индикатор:

1).Красный светодиодный:

(1).Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока).

(2).Защита от перенапряжения (входное напряжение постоянного тока больше 28,5 в постоянного тока).

(3).Защита от перегрева (при температуре шасси выше 75'C,

Температура опустилась около 2-10 минут, чтобы перезапустить автоматически после охлаждения).

(4).Защита от неисправностей (при отключении или отключении питания 110 В переменного тока или 220 В переменного тока).

(5).Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход.

2).Зеленый светодиодный:

(1).Зеленый светодиодный мигание: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.

(2).Зеленый светодиодный индикатор долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.

Примечания

--- Пожалуйста, обратите внимание на напряжение при использовании продукта. Напряжение от 10,5-28 в, если нет этого напряжения, продукт может сломать.

--- Непрофессионалы не разбираются. Только квалифицированный персонал может отремонтировать этот продукт.

--- Пожалуйста, установите инвертор в месте низкой влажности и хорошо проветриваемом месте, чтобы избежать перегрева инвертора и очистить вокруг огнеопасных и взрывоопасных материалов.

--- При использовании этого продукта Избегайте прикосновения детей, игр, чтобы избежать электрического удара.

--- Рекомендуемый максимальный вход постоянного тока 4AWG кабель способен обрабатывать более 50А

Размер кабеля.

--- Оптимальная длина входной линии постоянного тока 8 м или меньше, длинный кабель позволит солнечным панелям к инвертору

Падение напряжения постоянного тока, вызванное износом.

--- Подключен к розетке питания для обеспечения переменного тока.

--- Подключенные солнечные панели, батареи или ветряные генераторы DC вход DC кабель питания.
--- Предлагаемая ветряная электростанция с собственным контроллером заряда и сбросом нагрузки.

Аксессуары для продукта

Один стандартный провод переменного тока, один гарантийный талон, одно руководство пользователя и один сертификат качества.

 Пожалуйста, оставьте нам сообщение с указанием солнечного входного напряжения и выходного напряжения, чтобы мы могли сделать надлежащую доставку.
