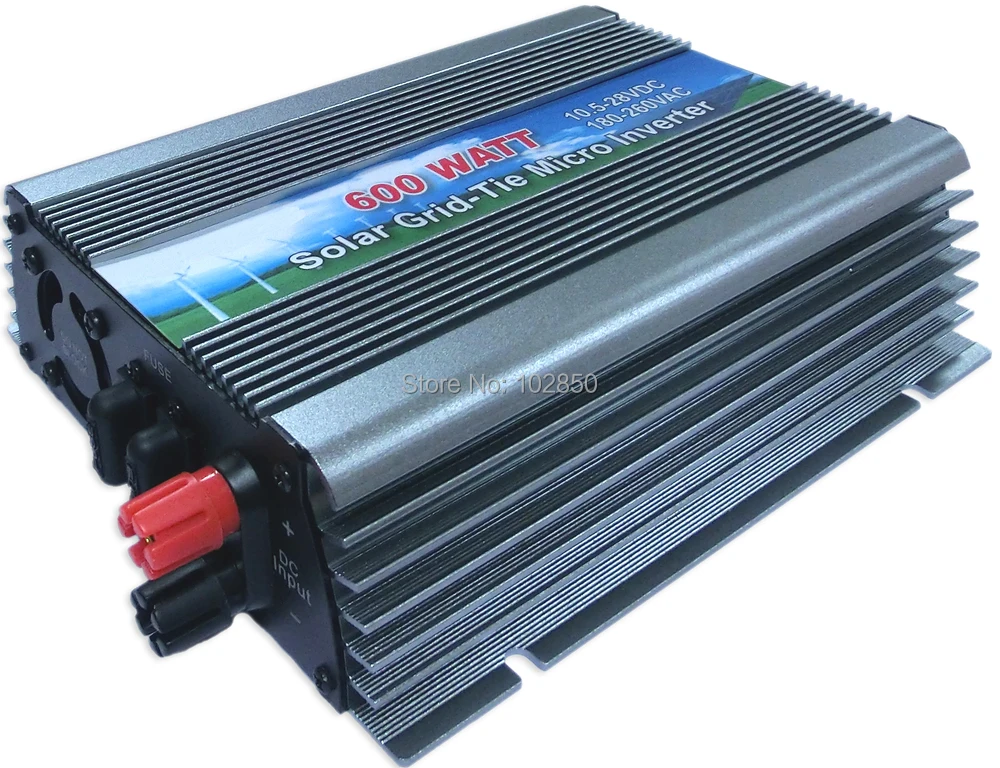

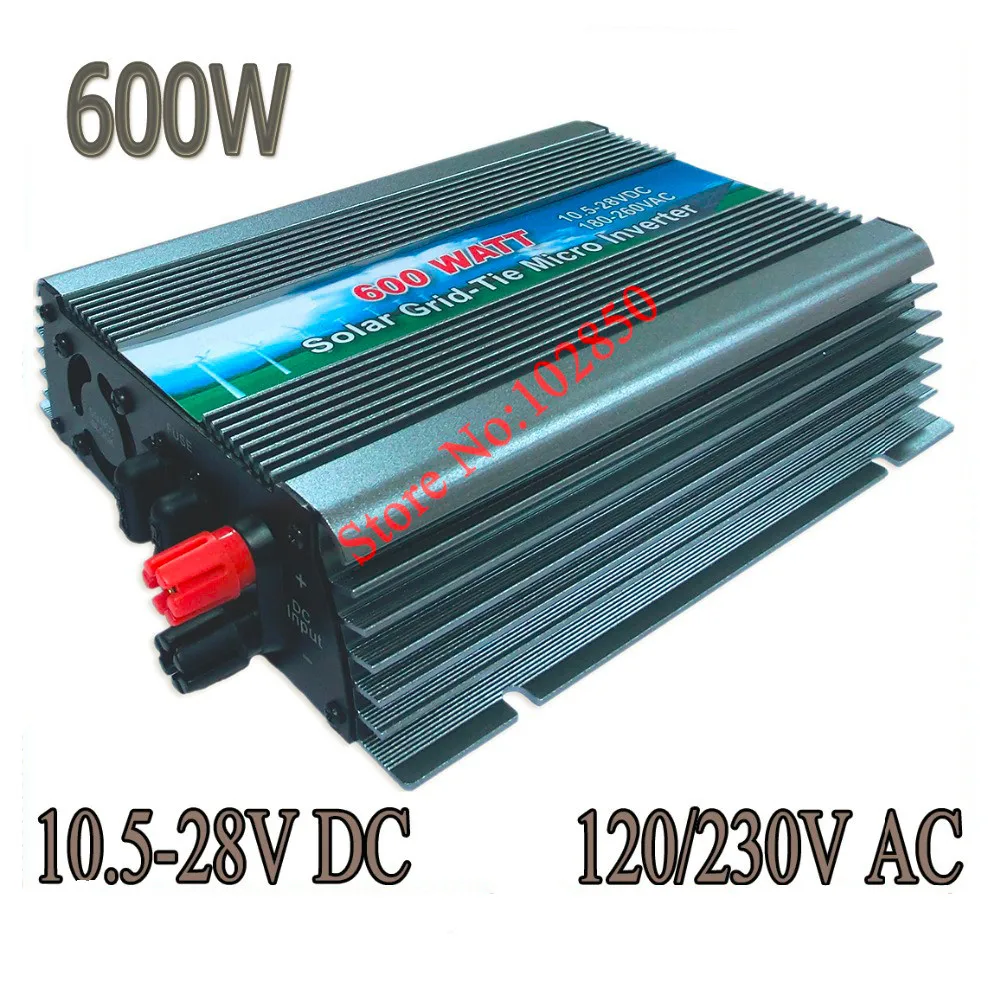

600 Вт солнечный PV на сетке инвертор DC10.5-28V к AC110V/220 В 600 Вт Солнечная Сетка галстук микро инвертор

 Системы Функция

*Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

*AC 0 угол с высокой точностью авто-обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

* Синхронная высокочастотная модуляция

В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (Т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

* Выход чистой синусоидальной волны

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

*Функция автоматического зондирования солнечной яркости

Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Б/у удобнее.

* Питание автоматически блокируется (APL)

В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

* Максимальное отслеживание точки мощности (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.

* Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

* Постоянный ток, постоянный PoWer

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

* Автоматическое отключение, когда выходная мощность неисправности

Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.

* Ограничение тока защита

Предельный ток

* Стек несколько машин

Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

* Высокая частота преобразования

Адаптация высокочастотного преобразователя, выход более эффективный.

Таблица параметров

ГРИД-серия моделей

200W

300W

400W

500W

600W

800W

1000W

Рекомендуем использовать панели солнечных батарей

320Wp

420Wp

520Wp

620Wp

720Wp

1050Wp

1250Wp

Постоянного тока Максимальная Входная мощность

300W

400W

500W

600W

700W

900W

1200W

DC Максимальное напряжение

VpvDC30.2VDC

Диапазон напряжения постоянного тока

Vpv 10,5 V ~ 28VDC

Максимальный выходной коэффициент мощности

99%

Максимальный входной ток

15A

20A

25A

30A

40A

45A

65A

Выходная мощность переменного тока

200W

300W

400W

500W

600W

800W

1000W

Переменного тока Максимальная выходная мощность

200W

300W

400W

500W

600W

1000W

Анти-защита от перенапряжения

Предохранитель

AC Стандартный диапазон напряжения

90V-140/180 ~ 260VAC

Переменного тока Частотный диапазон

55 Гц ~ 63 Гц/45 Гц-53 Гц

Выход в настоящее время общие

Коэффициент гармонических искажений

Thdiac <5%

Фазы

<1%

Islanding защиты

VAC;f переменного тока

Выход защита от короткого замыкания

В настоящее время с ограничением потока воды

Показать

Светодиодный

В режиме ожидания Мощность

<2 Вт

Ночной Мощность

<1 Вт

Диапазон температуры окружающей среды

-25'C ~ 60° С

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Крытый Тип дизайн

Электромагнитный Совместимость

EN50081.part1 EN50082.part1

Мощность Системы помехи

EN61000-3-2 EN60950-1

Сеть тест

DIN VDE 1026

Упаковка и Вес

Вес нетто

1,3 кг (200-600 Вт)

2,0 кг (800-1000 Вт)

Г Вес

2,0 кг (200-600 Вт)

2,7 кг (800-1000 Вт)

Размер (Д x Ш x В)

21x16,5 x5.3cm

31x16,5 x5.5cm

Посылка (Д x Ш x В)

Внутренняя коробка: 34x25x15.5CM

Большая коробка: 51x37x33CM

Внутренняя коробка: 43x25x15.5C

Большая коробка: 52x45x33CM

Установка

На стене

AC Длина сетевого шнура

1,8 м

Вентилятор охлаждения

Вентилятор

Показать

1 красный и 1 зеленый светодиодный

Руководство пользователя

1.Установка соединение

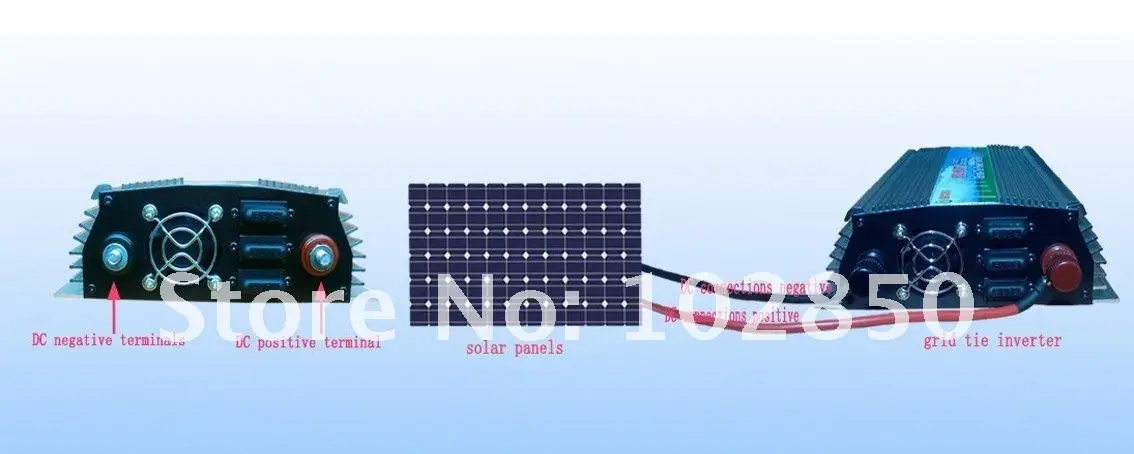

1). Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рисунок 1

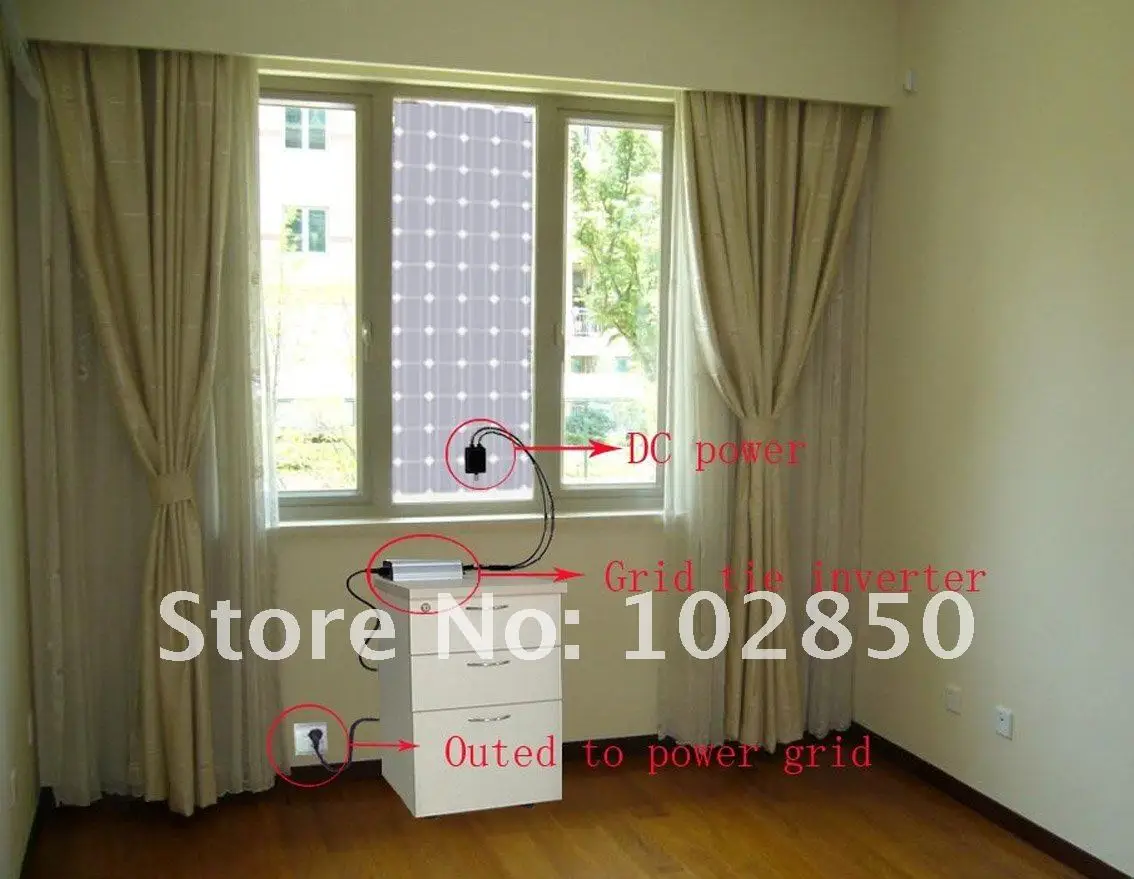

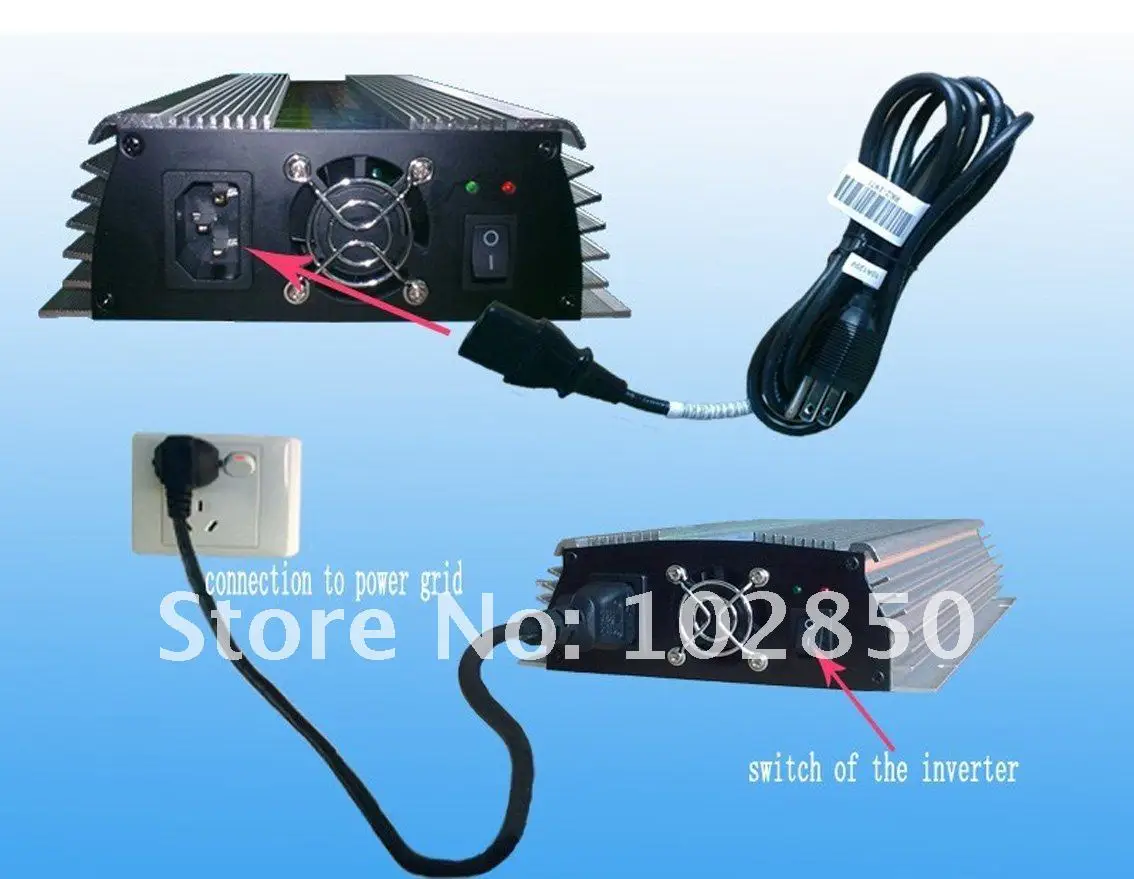

2). Розетка переменного тока: подключение к сети. Кладем сбоку Разъем EU AC шнур, который имеет отверстия в инвертор с 3 ножной розетки, а другая сторона сетевой шнур для дома 3PIN розетки переменного тока. Показано на рис. 2.

Рисунок 2Цифра 3

3). Переключатель: Подключите соединения в правильном направлении, затем включите переключатель. Инвертор начинает работать.

2.Сетевой инвертор, используемый в ветряных и солнечных уличных фонарях.

Используйте этот продукт, не нужно добавлять контроллер солнечной панели, аккумулятор.

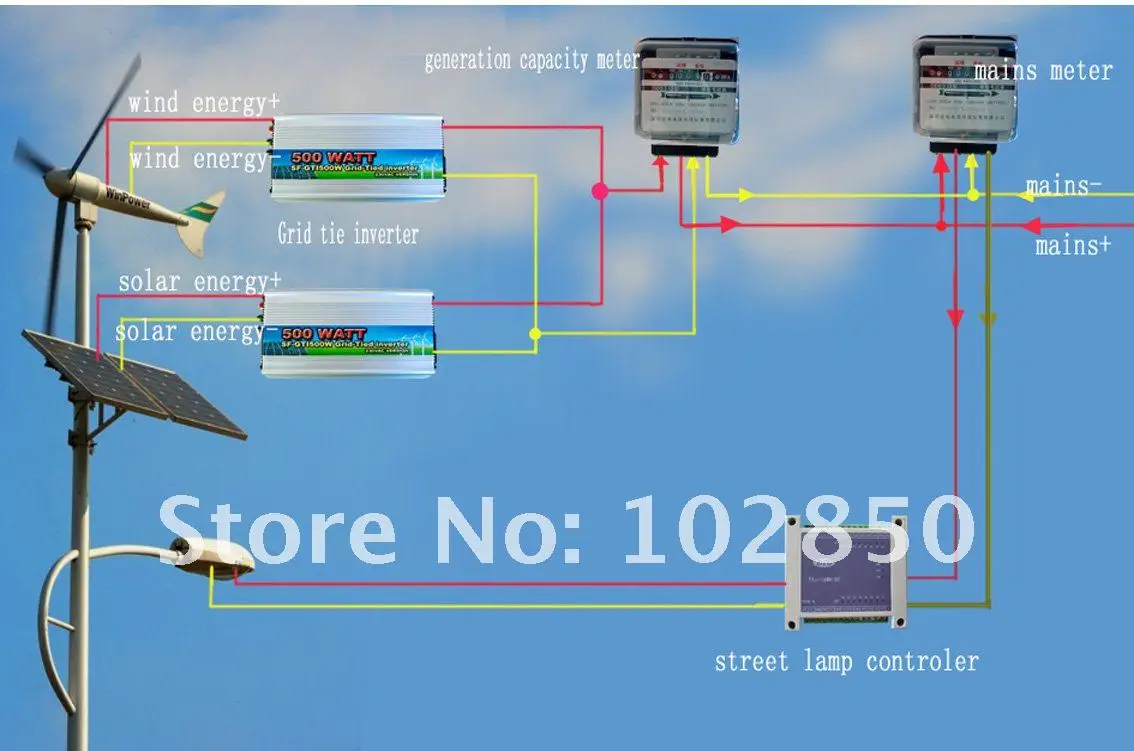

Метод подключения 1 (рис. 4 ниже):Иллюстрация 4СоединениеСоединениеМетод 2 (рис. 5 ниже):Рисунок 5

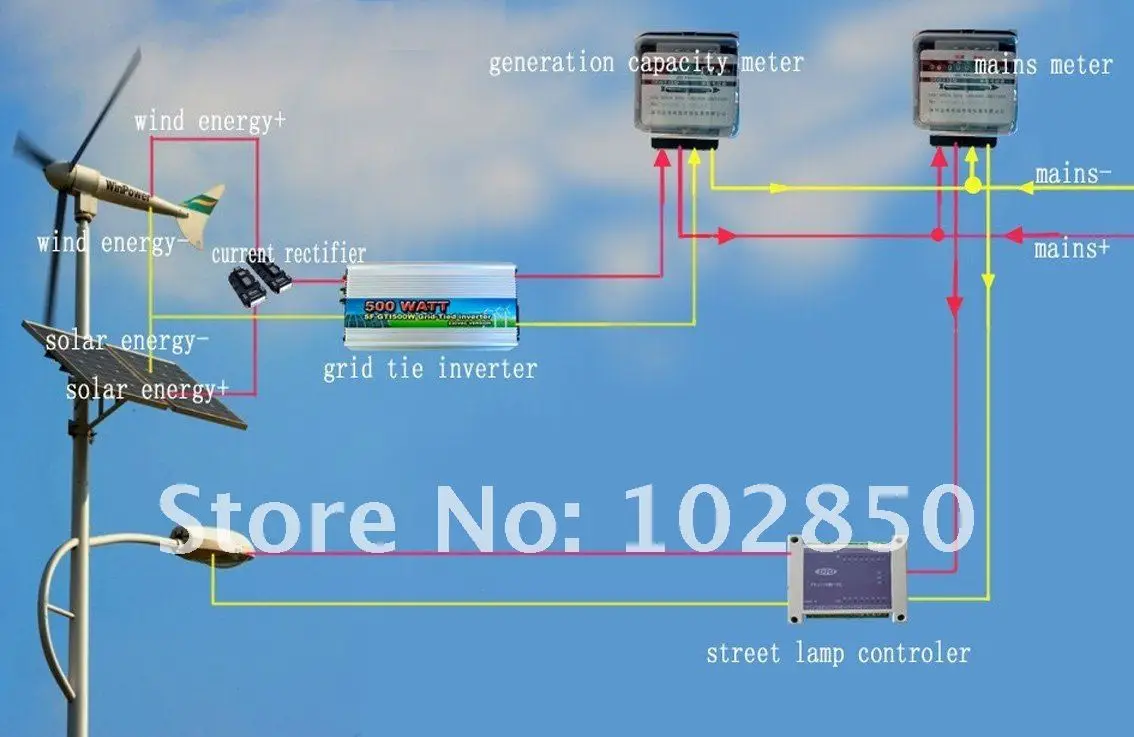

Способ подключения: 1: Ветровая энергия, солнечная энергия может поставляться в сетку одновременно, а затем достичь максимальной эффективности. Сначала Рассмотрите этот метод подключения. Рисунок 5

Способ подключения 2: Сначала используйте большую мощность. Другая емкость добавляется. Ветровая и солнечная мощность дополняют друг друга с умеренной эффективностью.

3.Стек с использованием

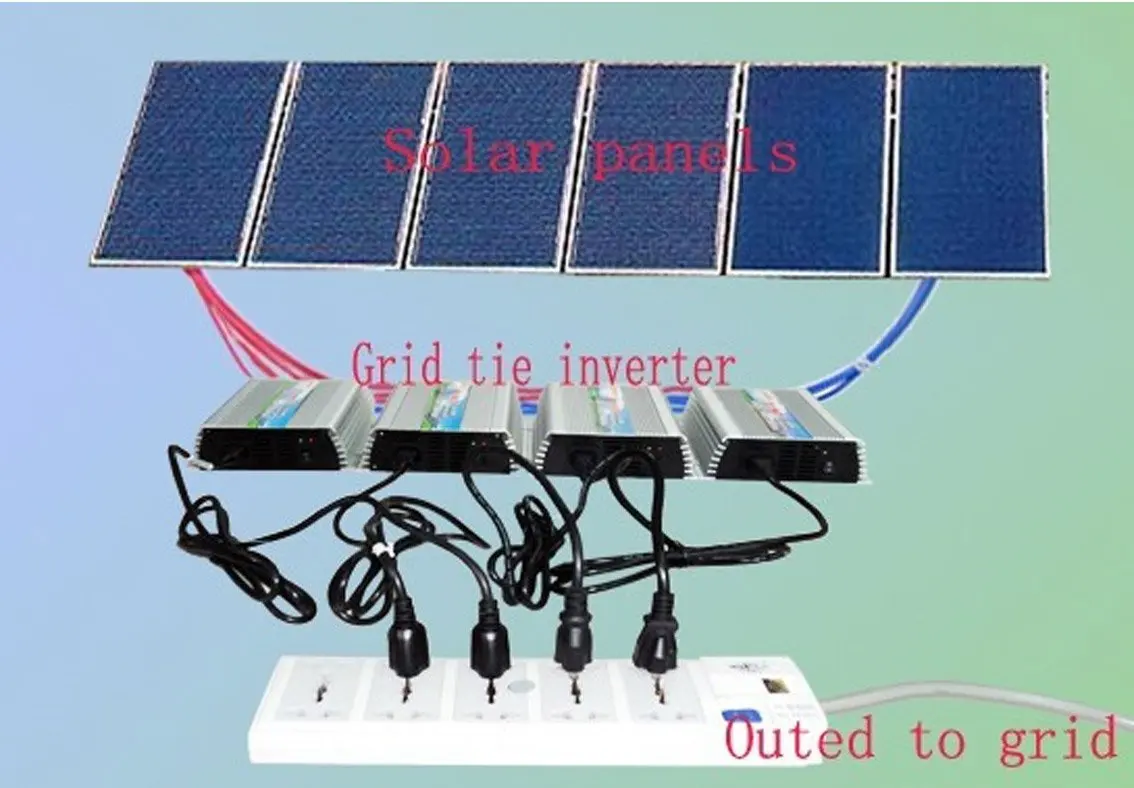

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано на рис. 6:

Иллюстрация 6

4.Вход и выход

1)Вход постоянного тока предел

* Вход Диапазон напряжения: 10,5 V до 28V

Панели солнечные: рекомендуем использовать мощности более чем 30 Вт и стандартное напряжение 17,5 V PV панели.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

* Ветряная турбина: Номинальное напряжение 24VDC, максимальное напряжение 28VDC.

2).Выход переменного тока:

* Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В

* Диапазон напряжения инвертора, выходная мощность которого составляет 110 в AV. : 90 В-160 в

5.Светодиодный индикатор:

1).Красный светодиодный:

(1).Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока).

(2).Защита от перенапряжения (входное напряжение постоянного тока больше 28,5 в постоянного тока).

(3).Защита от перегрева (при температуре шасси выше 75'C,

Температура опустилась около 2-10 минут, чтобы перезапустить автоматически после охлаждения).

(4)).Защита от неисправностей (при отключении или отключении питания 110 В переменного тока или 220 В переменного тока).

(5).Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход.

2).Зеленый светодиодный:

(1).Зеленый светодиодный мигание: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.

(2)).Зеленый светодиодный индикатор долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.

Примечания

--- Пожалуйста, обратите внимание на напряжение при использовании продукта. Напряжение составляет от 10,5-28V, если не эти напряжения изделие может сломать.

--- Непрофессионалы не разбираются. Только квалифицированный персонал может отремонтировать этот продукт.

--- Пожалуйста, установите инвертор в месте низкой влажности и хорошо проветриваемом месте, чтобы избежать перегрева инвертора и очистить вокруг огнеопасных и взрывоопасных материалов.

--- При использовании этого продукта Избегайте прикосновения детей, игр, чтобы избежать электрического удара.

--- Рекомендуемый максимальный вход постоянного тока 4AWG кабель способен обрабатывать более 50А

Размер кабеля.

--- Оптимальная длина входной линии постоянного тока 8 м или меньше, длинный кабель позволит солнечным панелям к инвертору

Падение напряжения постоянного тока, вызванное износом.

--- Подключен к розетке питания для обеспечения переменного тока.

--- Подключенные солнечные панели, батареи или ветряные генераторы DC вход DC кабель питания.
--- Предлагаемая ветряная электростанция с собственным контроллером заряда и сбросом нагрузки.

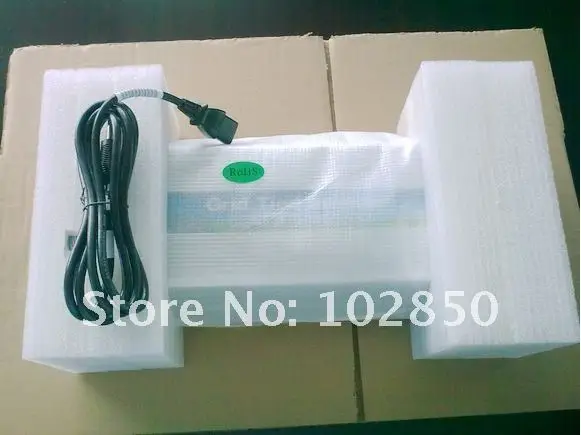

Аксессуары для продукта

Один стандартный провод переменного тока, один гарантийный талон, одно руководство пользователя и один сертификат качества.

 Пожалуйста, оставьте нам сообщение с указанием солнечного входного напряжения и выходного напряжения, чтобы мы могли сделать надлежащую доставку.
