12/24 В Авто 900 Вт (600 ветряная турбина + 300 солнечная панель) гибридный солнечный

12/24 В Авто 900 Вт (600 ветряная турбина + 300 солнечная панель) гибридный солнечный

1. Особенности и характеристики продукта

1,1: Аккумуляторы:

1.1.1: Защита от перенапряжения батареи, защита от перенапряжения, защита от обратного хода, защита от короткого замыкания;

1.1.2: Батарея напряжение: DC 12 V/24 V Автоматическая идентификация;

1.1.3: функция компенсации температуры зарядки аккумулятора и автоматическая идентификация, являются ли датчики онлайн-функциями;

1.1.4: предохранитель с защитой от короткого замыкания и предохранитель встроен, но может быть изменен;

1,2: солнечные панели:

1.2.1: функция анти-реверса и функция анти-отдачи в ночное время.

1.2.2: уникальная серия подключенных зарядных петель, по сравнению с обычным диодом, уменьшает почти половину падения напряжения и эффективно повышает эффективность солнечной зарядки;

1.2.3: импульсная модуляция зарядки, в зависимости от напряжения батареи, автоматически регулирует ширину заряда и эффективно продлевает срок службы батареи;

1,3: ветровые турбины:

1.3.1: ручное торможение и функция автоматического торможения (можно настроить функцию защиты скорости ветровых турбин).

1.3.2: PWM Тормозная конструкция, так что когда ветряные турбины тормоза, ток очень маленький, избегая большого тока, влияющего на генератор;

1.3.3: автоматическое восстановление тормозов ветровой турбины;

1.3.4: Если батарея выключена, ветровая турбина будет автоматически тормозить, предотвращая ветряную турбину без нагрузки

1.3.5: защита от обнаружения скорости ветровой турбины, автоматическая защита тормозов для предотвращения превышения скорости ветровой турбины

1,4: выходы нагрузки:

1.4.1: двойные выходы постоянного тока могут работать индивидуально, без взаимных помех

1.4.2: несколько режимов работы: нормально включенный, чистый светильник с режимом управления, светильник с контролем времени;

1.4.3: уникальный светильник, управляющий чувствительностью при обнаружении, и светильник на раннюю, среднюю и позднюю регулировку

1.4.4: Когда батарея перенапряжения, батарея автоматически закроет нагрузку

1,5: светодиодный дисплей

1.5.1: светодиодный дисплей, включая выходную нагрузку, низкое напряжение батареи, солнечную зарядку, заряд ветровой турбины, работу системы и т. д.

1.5.2: Определение функции светодиодный индикатор

Don't светильник

Флэш-память

Обычно на

Нагрузки

Без выхода постоянного тока

/

Выход постоянного тока

Батарея

/

Нормальный/Инструкция по эксплуатации

Пониженного напряжения

На солнечной батарее

Не используйте для зарядки

/

Зарядка

Ветровой турбины

Не используйте для зарядки

/

Зарядка

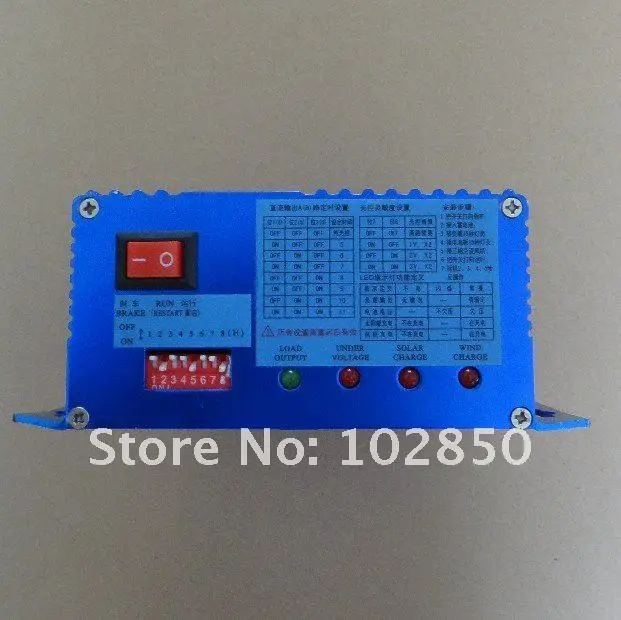

1,6: Определение функции DIP switch:

A(B) настройка времени дороги определяется бит 1(4), бит 2(5), бит 3(6)

A(B) время движения (часы)

Бит 1(4)

Бит 2(5)

Бит 3(6)

Чистый светильник режим управления

OFF

OFF

OFF

Открытый светильник + 5 часовая задержка

На

OFF

OFF

Светильник с открытым + 6 часов задержка

OFF

На

OFF

Светильник-открытый + 7 часовая задержка

На

На

OFF

Светильник с открытым + 8 часов задержка

OFF

OFF

На

Открытый светильник + 9 часовая задержка

На

OFF

На

Открытый светильник + 10 часовая задержка

OFF

На

На

Открытый светильник + 11 часовая задержка

На

На

На

Обнаружение напряжения Порог

Бит 7

Бит 8

Матовый управлением

OFF

OFF

1V/12V 2V/24V

На

OFF

2V/12V 4V/24V

OFF

На

3V/12V 6V/24V

На

На

2. Технические параметры

Ветровая/солнечная гибридная система электроснабжения

Имя параметра

Диапазон значений

Система Номинальное напряжение

12V/24V

Солнечная Номинальная Мощность

150 Вт/12 В; x2/24 В

Ветровой турбины Номинальная Мощность

400W/12V/24V

Время восстановления тормозов ветровой турбины

30 минут

Защита от избыточного давления напряжения

16,5 в/12 В; x2/24 В

Полная зарядка напряжения

14,5 в/12 В; x2/24 В

Зарядка возврата напряжения

13,5 V/12V; x2/24V

Перенапряжение напряжения восстановления

12,1 V/12V;* 2/24V

Защита от перенапряжения

11,0 в/12 В; x2/24 В

Коэффициент компенсации температуры зарядки аккумулятора

4mV/° С/2В

Диапазон компенсации температуры зарядки аккумулятора

-30 ~ 65° С

Тип нагрузки

Светодиодный светильник, натриевая лампа низкого давления,

Обещающий светильник и т. Д.

Максимальный выходной ток при однодорожной нагрузке

10A

Нагрузки режим вывода

Как правило, onlight контрольное время управления

Светильник контроль порога чувствительности

1-3 в/12 В x2/24 В

Потери холостого хода

≤ 25mA

Рабочая температура окружающей среды

-20 ~ + 55° С

Температура хранения окружающей среды

-30 ~ + 65° С

Диапазон рабочей влажности

35 ~ 85% относительной влажности (без конденсации)

Высота в использовании

≤ 5500 м

Размер корпуса

160 мм * 147 мм * 60 мм

Материал корпуса

Синего цвета из чистого алюминия

Метод терморассеивания

Естественное охлаждение

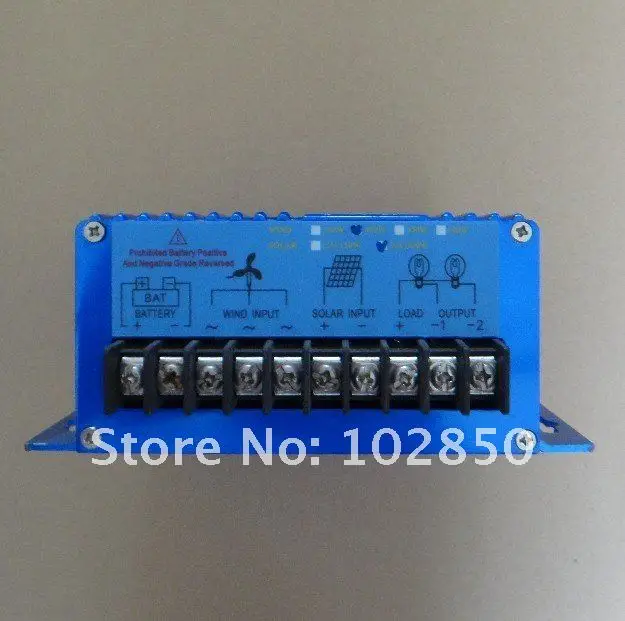

3. Монтажная схема

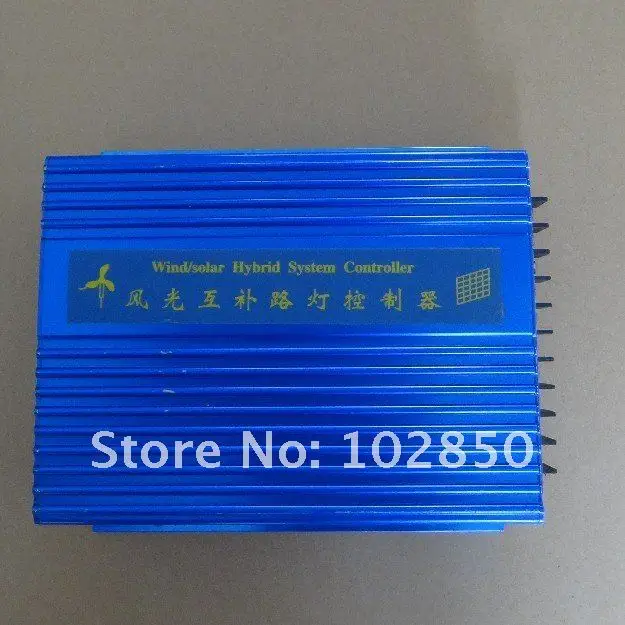

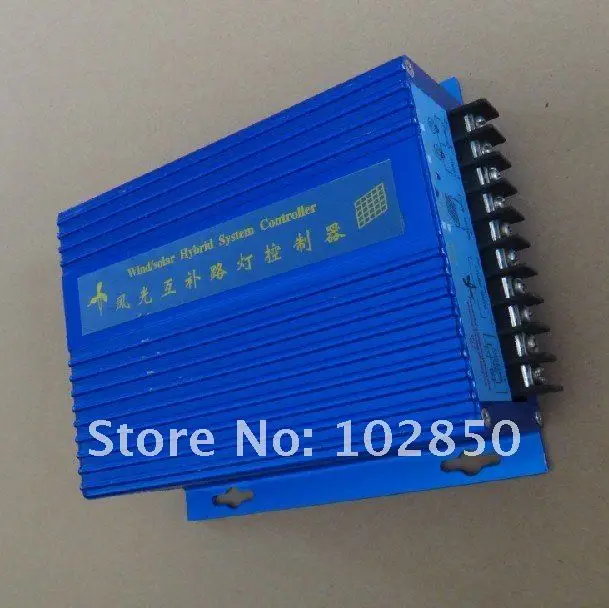

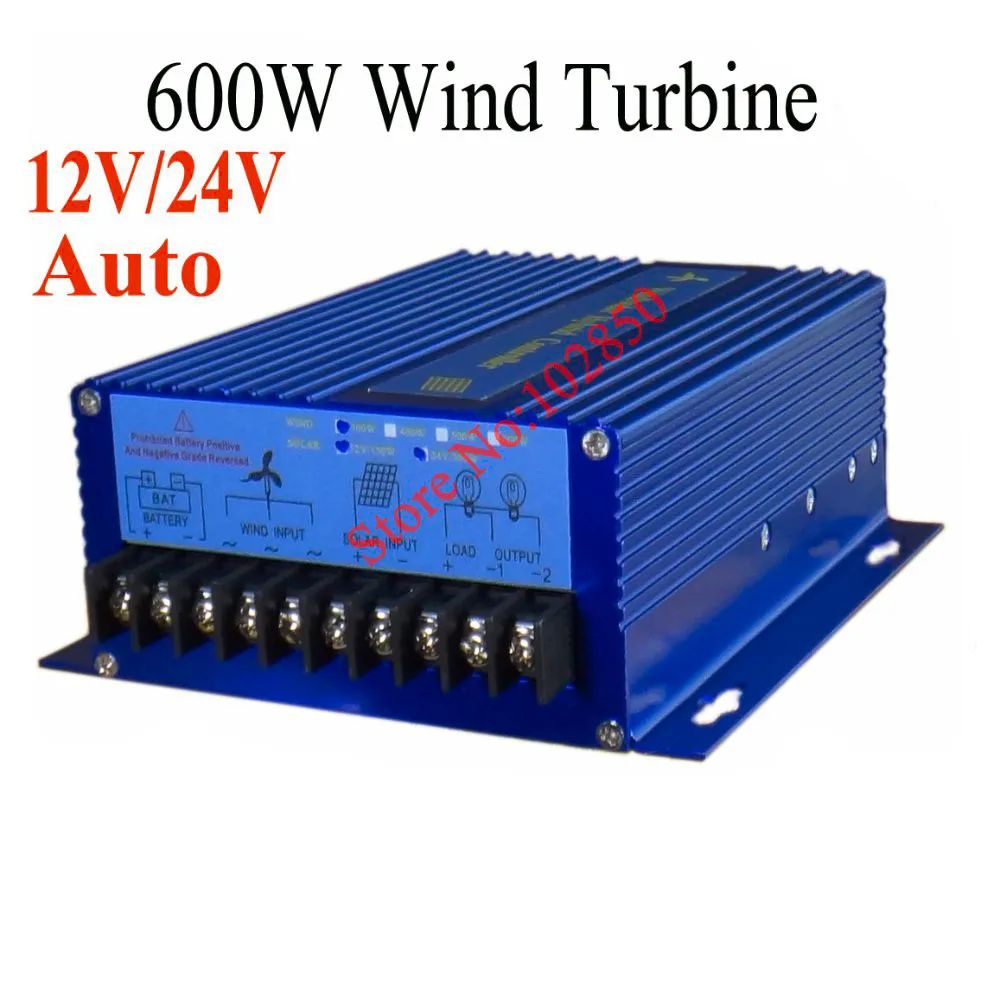

4. Фото продукта
