OWON 100 МГц осциллограф SDS7102 1 г/локон большой 8 "LCD 3 года wa LAN FFT free FW upgr AKL7102V|owon 100mhz

OWON 100 МГц осциллограф SDS7102 1 г/локон большой 8 "LCD 3 года wa LAN FFT free FW upgr AKL7102V|owon 100mhz

Особенности:

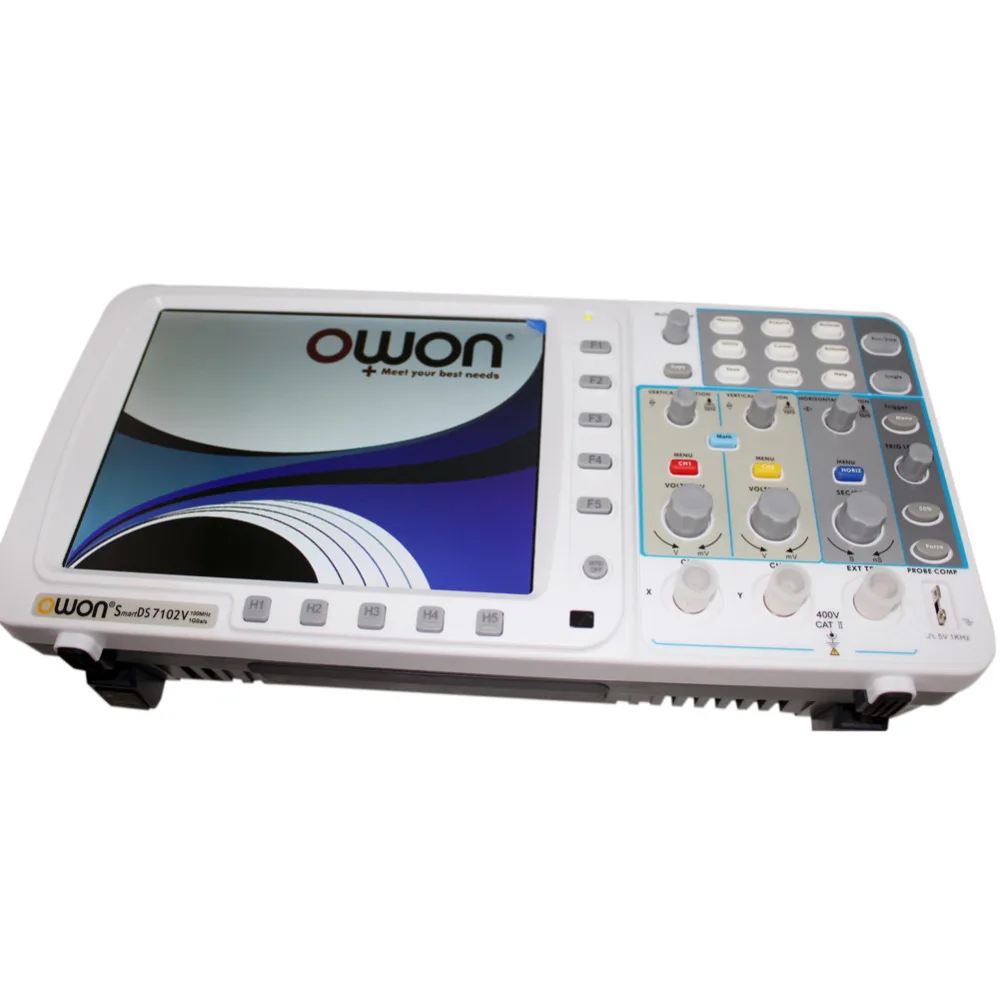

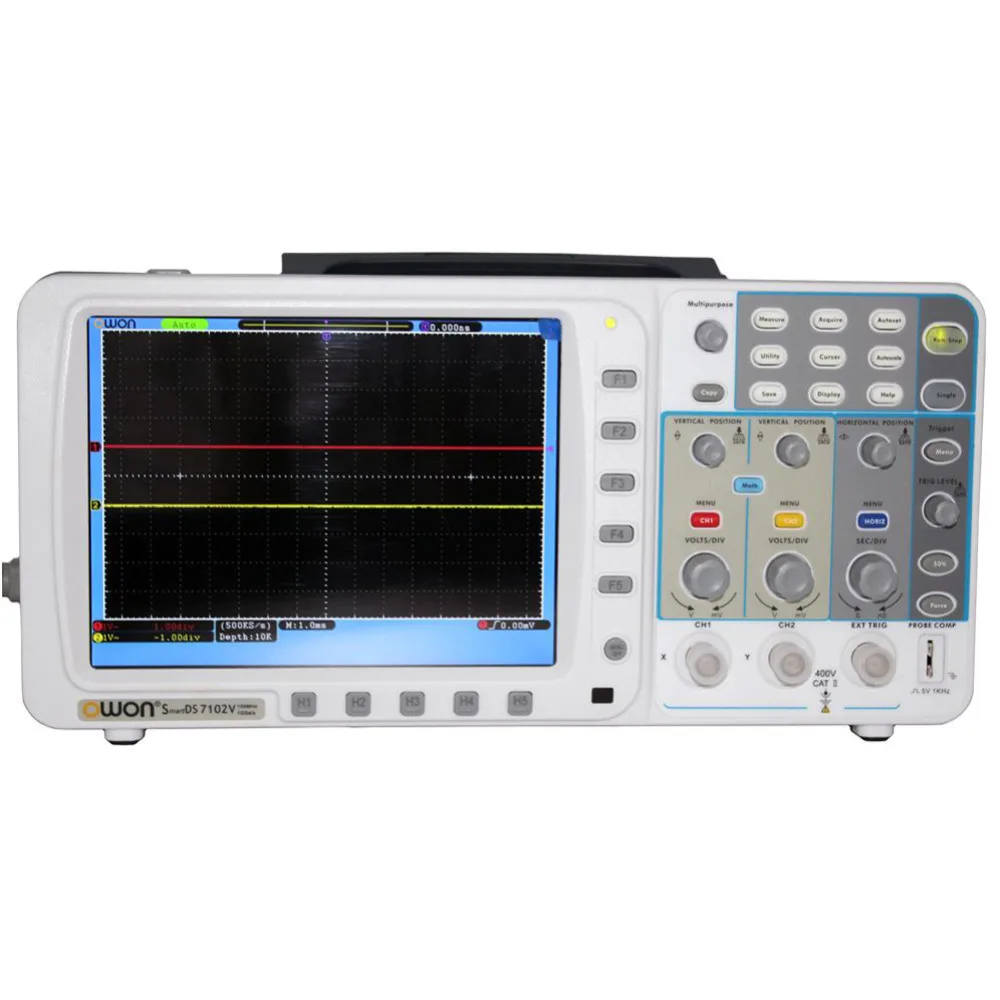

Новый ультратонкий 100 МГц OWON цифровой осциллограф SDS7102? 1 г/локон частота дискретизации, большой 8 "ЖК-дисплей, 10 м точек записи длина, FFT.

Новое Изделие с 3 года гарантии, производитель оплатить отправку товара назад по гарантии.

1,100 МГц полоса пропускания.

2.1 ОО/с реальная-частота выборки.

3,10 м точек длина записи 4,8 дюйма цветной ЖК-дисплей (800x600 пикселей).

5. Функция автоматического масштабирования.

6. Сетка дисплея: 10div, горизонтальная: 15 div.

7. Хранение формы волны: 15 форм волны.

8. Батарея (опционально).

9. Размер: 340 мм x 155 мм x 70 мм (Д * В * Ш).

10. Легкий вес: 1,8 кг (без аккумулятора).

Спецификация:

Модель

SDS6062

SDS7102

SDS8102

SDS8202

SDS8302

SDS9302

Пропускная способность

60 МГц

100 МГц

100 МГц

200 МГц

200 МГц

300 МГц

Частота выборки (в режиме реального времени)

500 мс/с

1GS/s

2GS/s

2GS/s

2.5GS/s

3GS/s

Горизонтальная шкала (S/div)

5NS/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

2ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

1ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

Время подъема (на входе, обычно)

≤ 5.8ns

≤ 3.5ns

≤ 1.7ns

≤ 1.7ns

Каналы

Двойное стекло

Дисплей

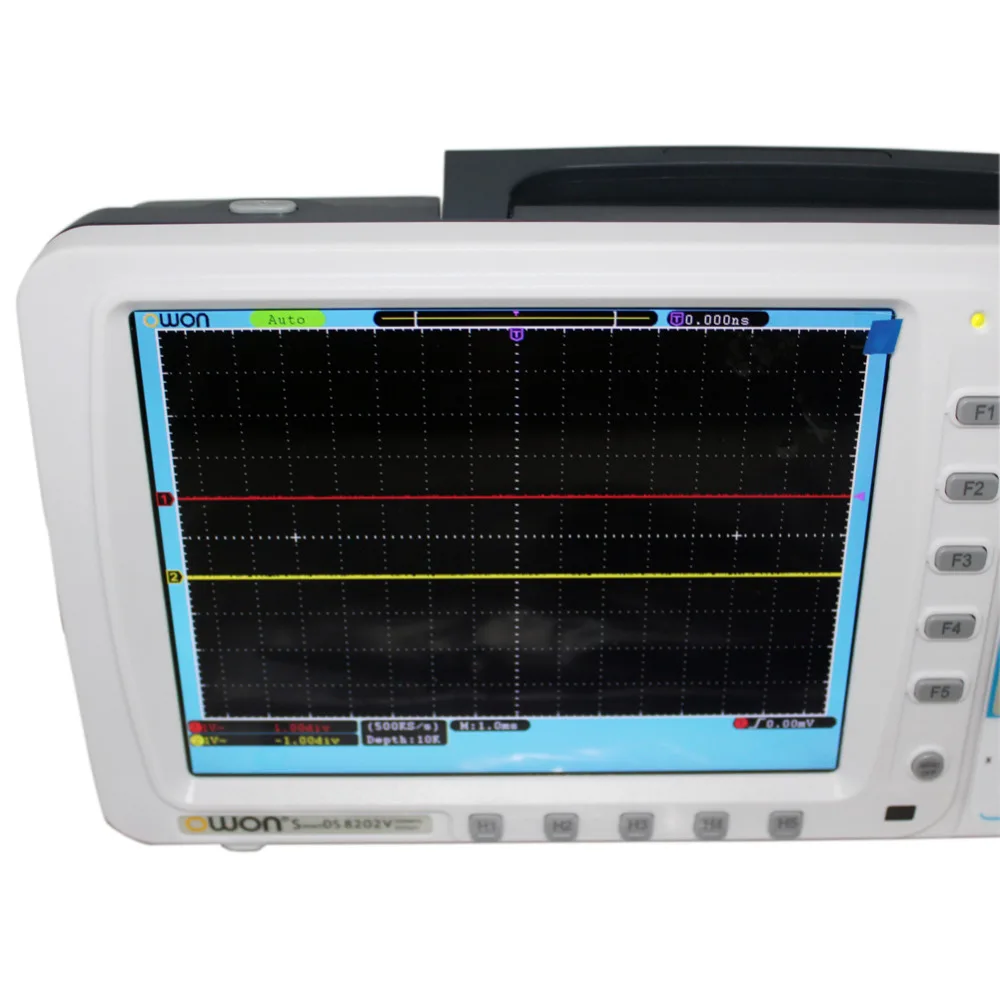

8 "цветной ЖК-дисплей, TFT дисплей, 800x600 пикселей, 65535 цветов

Измерение

340 мм × 155 мм × 70 мм

Модель

SDS6062

SDS7102

SDS8102

SDS8202

SDS8302/9302

Вертикальной системы

Вертикальное разрешение (A/D)

Разрешение 8 бит (2 канала одновременно)

Вертикальной чувствительностью

2 мВ/div ~ 10 В/div (на входе)

Перемещения

± 10div(5 мВ ~ 10v)

± 1 в (2 мВ ~ 200 мВ), ± 10 в (500 мВ ~ 1 в), ± 100 в (2 В ~ 10 В)

Аналоговая полоса пропускания

60 МГц

100 МГц

200 МГц

300 МГц

Один пропускная способность

Полная пропускная способность

Низкая частота

≥ 5 Гц

Время подъема (на входе, обычно)

≤ 5.8ns

≤ 3.5ns

≤ 1.7ns

≤ 1.17ns

DC усиления точность

± 3%

Точность постоянного тока (средняя)

Среднее> 16: ±(3% rdg + 0,05 div) для & Delta;V

Измерение

Измерение курсора

& Delta;V и & Delta;T между курсорами

Автоматическое измерение

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A & rarr;B, задержка A & rarr;B , + ширина,-ширина, + пошлина,-пошлина

Сигналов математика

+, -, ×, / ,FFT

Хранение сигналов

15 сигналов

Lissajou фигура

Пропускная способность

Полная пропускная способность

Разность фаз

± 3 градуса

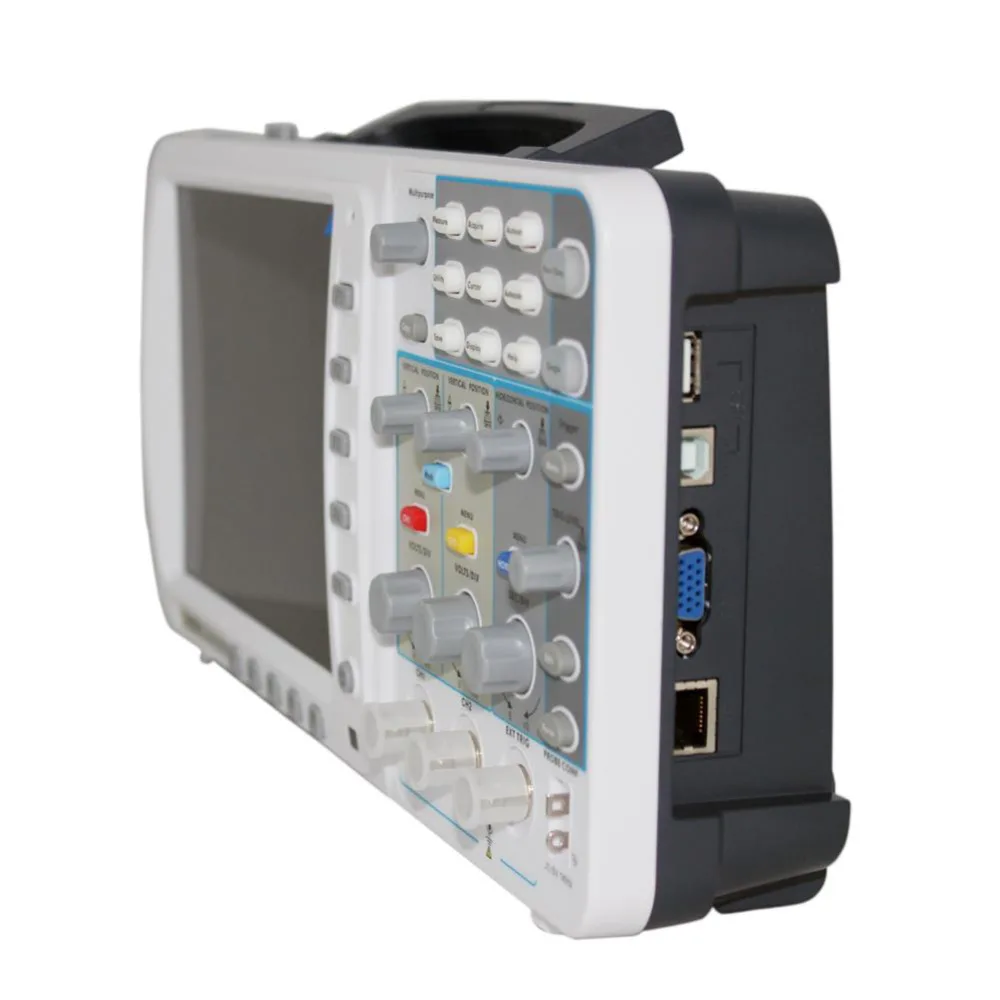

Интерфейс связи

USB, поддержка USB флэш-диск для хранения

USB, поддержка USB флэш-диск хранения, LAN

Триггер

Триггер диапазон уровня

± 6 делений от центра экрана

Точность уровня триггера

± 0.3div

Горизонтальный триггера перемещения

Предварительный триггер: 655 div, пост-триггер: 10 div

Триггер воздержаться от погоды

100ns ~ 10s

Фронту сигнала

Расти, падать,

Импульсный триггер

Триггер статус

Положительный Пульс: >, <, = отрицательный Пульс: >, <, =

Длительность импульса:

30ns ~ 10s

Видео вспышка триггера

NTSC, PAL, SECAM

Склон

Триггер статус

Положительный Пульс: >, <, = отрицательный Пульс: >, <, =

Установка времени

30ns ~ 10s

Альтернативный триггер

Край, пульс, видео, наклон

Сигналов
Запись

Сигналов Кол-во

1 ~ 1000

Интервал времени

1 мс ~ 1000 с

Дисплей

8 "цветной ЖК-дисплей, TFT дисплей, 800x600 пикселей, 65535 цветов

Блок питания

100 ~ 240 В переменного тока измерения среднеквадратичного значения переменного тока, 50/60 Гц, котом II

Потребляемая мощность

<18 Вт

Измерение

340 мм × 155 мм × 70 мм

Вспомогательное оборудование:

1) 2 единицы зондов 100 МГц;

2) Шнур питания для вашей страны;

3) диск с драйверами;

4) usb-кабель;

5) аккумулятор (опционально, может быть добавлен, заплатив $65,00 дополнительно).

Все заказы будут отправлены с нашего китайского склада авиапочтой 6-12, после двух рабочих дней с треком #, спасибо
