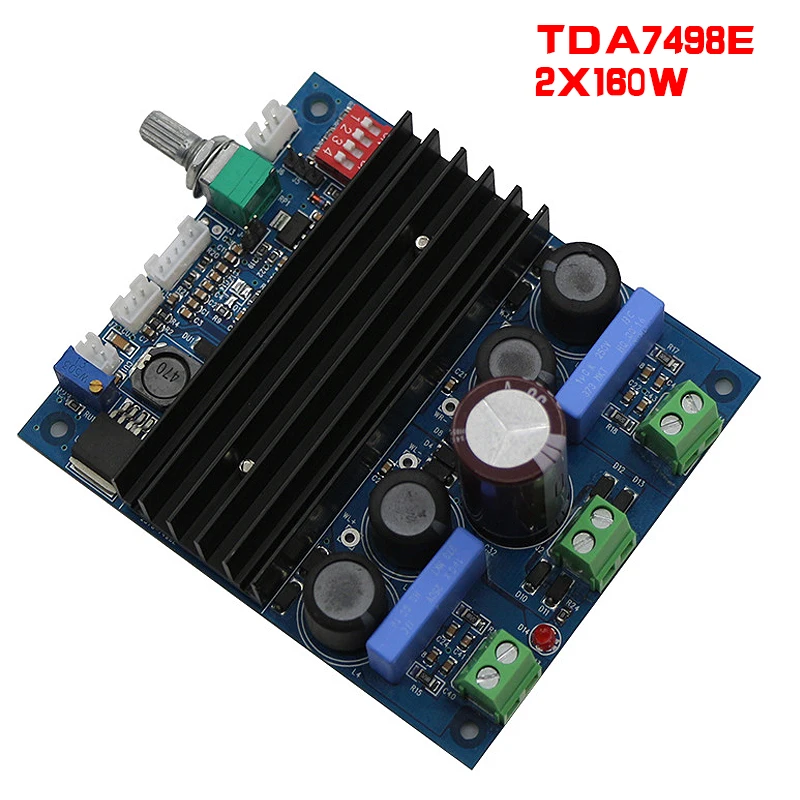

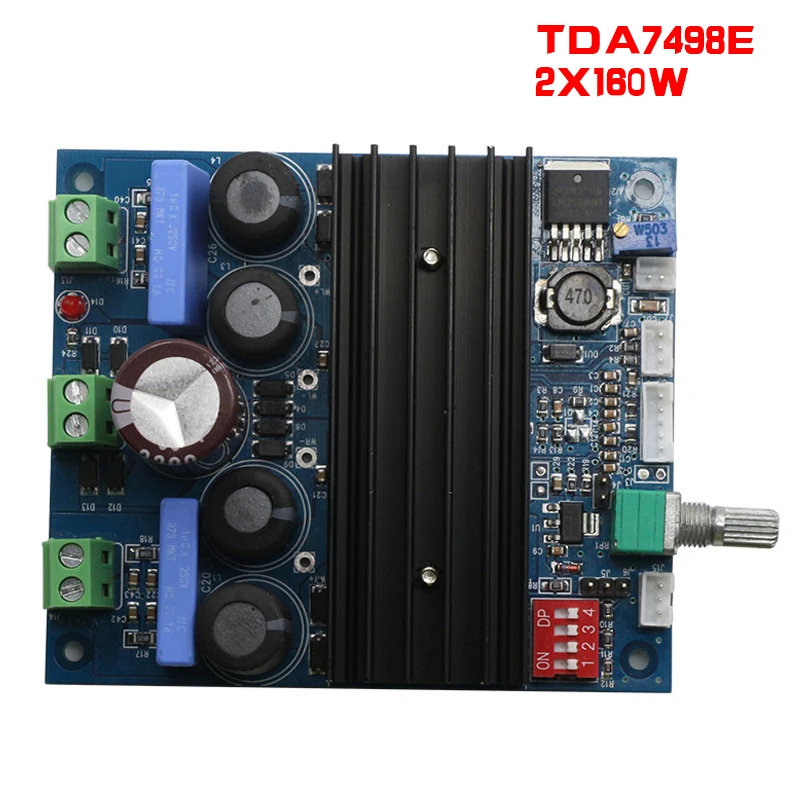

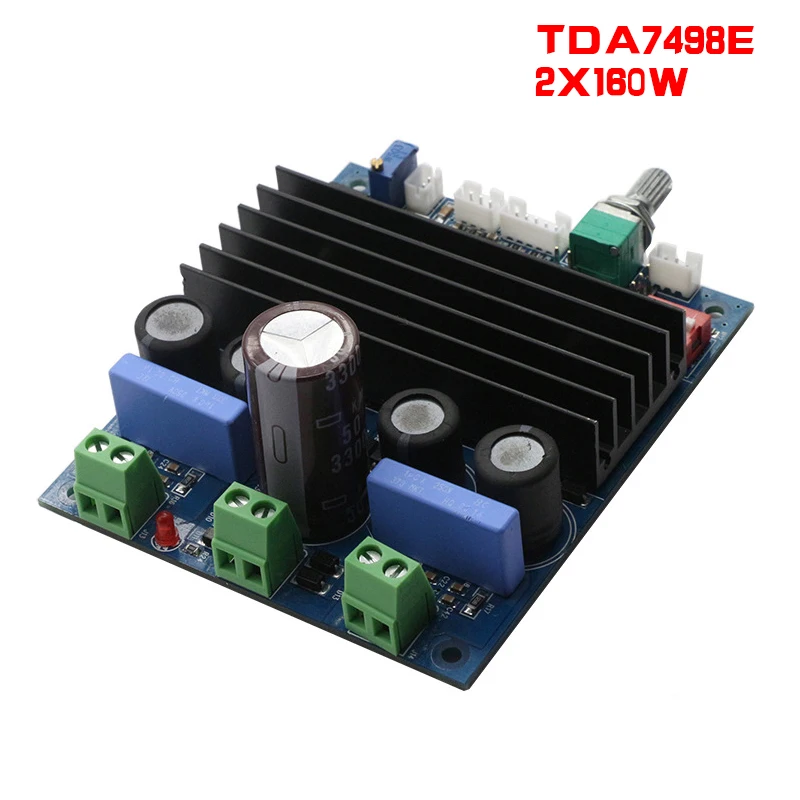

FX-AUDIO TDA7498E цифровой усилитель доска 2X160 Вт стерео PBTL220W моно | Электроника

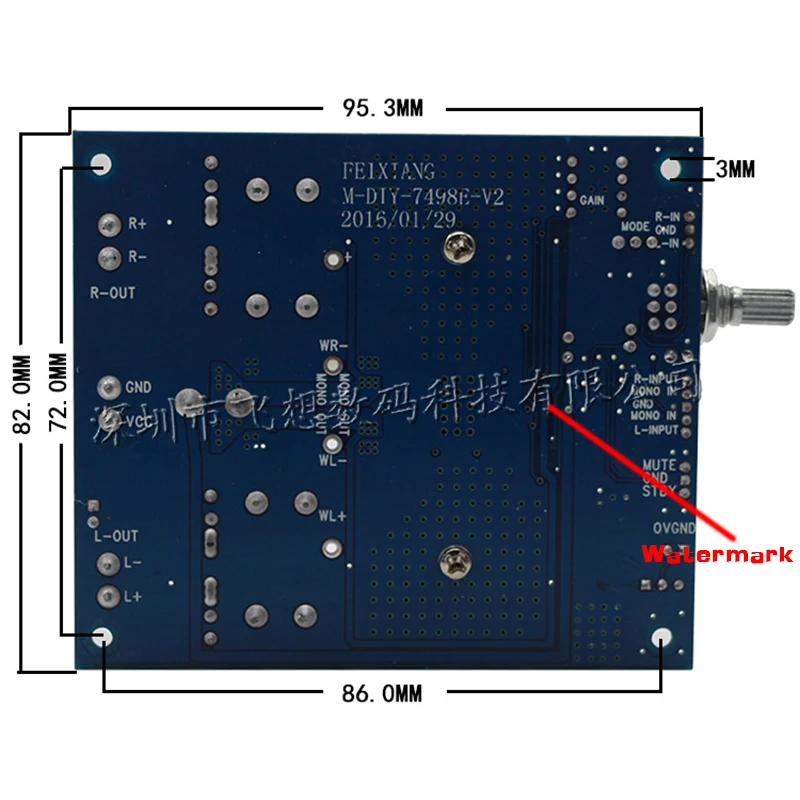

TDA7498E цифровой усилитель мощности плата с цифровым усилителем выделенная индуктивность, Philips BC конденсатор для фильтра LC, блок питания с черным бриллиантом 50V3300UF большой конденсатор с высоким током (2A) Вспомогательное напряжение на выходе, коэффициент усиления dip-переключатель настройки, подключение режима PBTL, дополнительный дифференциальный вход. Во-первых, Основные технические параметры:1. напряжение питания: постоянный ток 24-36 в (рекомендуемый динамик 8 ом и 6 Ом с блоком питания 32-36 в; не рекомендуется подключать колонки 4 Ом, например, 4 Ом, пожалуйста, не превышает 32 В или большой объем вызовет защиту от перегрузки по току. Режим PBTL может использовать питание 36 В, нагрузка 4 Ом, максимальная мощность 220 Вт2. Максимальная выходная мощность: 2X160 Вт3. Эффективность:> = 90% (разная мощность, напряжение, динамики не одинаковые)4. Отношение сигнал-шум: 100dB5. Полное гармоническое искажение THD = 1%6. Частотный диапазон: 20 Гц-20 кГц7. Входное сопротивление: 30 кОм8. Динамик: 4-8 Ω9. Чувствительность входного сигнала: 0,35-2 VRMS10. Режима усиления: 23.6DB 29.6DB 33.1DB 35.6DB11. Размер платы усилителя: Длина x Ширина x Высота = 95x82x38 мм12. Вес: 100 г (около)   Во-вторых, использование Примечание:1. Напряжение питания 36 в, пожалуйста, не переживайте! Положительные и отрицательные не обращайте вспять! Избегайте повреждения платы.2. специальное напоминание: Согласно формуле мощности P = U2/R мы можем видеть, что выходная мощность усилителя и площадь напряжения питания пропорциональна сопротивлению динамика обратно пропорциональна! Таким образом, чем ниже напряжение, тем выше мощность динамика, тем меньше мощность, не то, что в любом напряжении и динамик может достичь максимальной выходной мощности. Для достижения номинальной максимальной выходной мощности, Рекомендуемое напряжение 32-36 в, 300 Вт или более импульсный источник питания, динамики 8Ω/100 Вт, долгое время использования полной мощности, пожалуйста, обратите внимание на усиление тепла.3. Рекомендуемый звук 6-8 Ω/100-250 Вт динамиков.4. Аудио выход не короткого замыкания друг с другом или короткого замыкания с заземлением.5. Пожалуйста, тщательно проверьте перед включением питания, убедитесь, что проводка правильная перед включением.
